Webasto Thermo Top E Einbauanleitung
Webasto Thermo Top E Einbauanleitung

Webasto Thermo Top E Einbauanleitung

Skoda fabia sdi nur für linkslenker
Vorschau ausblenden Andere Handbücher für Thermo Top E:

Werbung

Wasser-Heizgerät
Zusatzheizung Thermo Top E
6
1
4
2
3

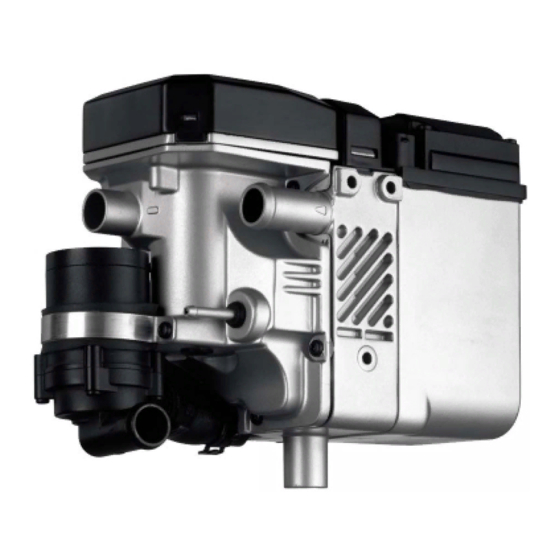

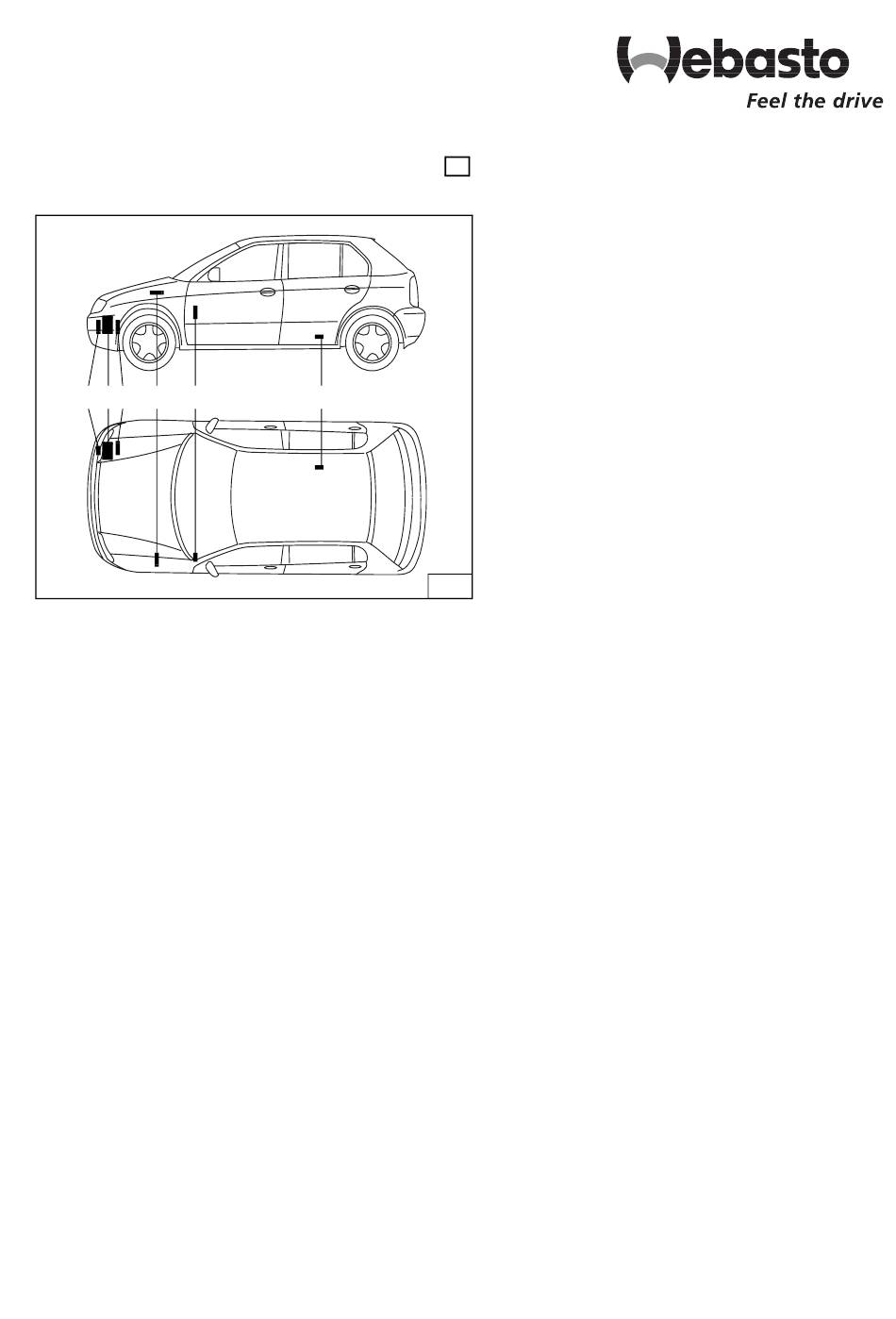

1 Heizgerät Thermo Top E -D
2 Flachsicherungshalter
3 Telestartempfänger
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
Spezialwerkzeug
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Abklemmzangen

Inhaltsverzeichnis

Ident.-Nr. 13 014 32A
Printed in Germany
e1
00 0003
5
1
1
2
2
2
3
3
3
4
6
8
9
9
11
16
08/02
Druck: Steffen
Einbauanleitung

Skoda Fabia

SDI
Nur für Linkslenker
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
© Webasto Thermosysteme International GmbH Germany
17
18
20

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Webasto Thermo Top E

  • Seite 1: Inhaltsverzeichnis

    Einbauanleitung aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann aber möglich sein. Legende zu Bild 1 1 Heizgerät Thermo Top E -D 2 Flachsicherungshalter 3 Telestartempfänger 4 Abgasschalldämpfer 5 Dosierpumpe 6 Brennluftansaugleitung Spezialwerkzeug Drehmomentschlüssel für 2,0 - 10 Nm...
  • Seite 2: Zusatzheizung / Einbaukit

    Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegen- über dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top E zu befolgen. Die entsprechenden Regeln der Tech- nik sind beim Einbau einzuhalten.
  • Seite 3: Allgemeine Hinweise

    Fabia Thermo Top E Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Längenangaben sind, wenn nichts anderes ver-...
  • Seite 4: Einbindung In Zentralelektrik

    Thermo Top E Fabia Einbindung in Zentralelektrik ACHTUNG: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Kabelbaum mit Knotenpunkt Abgang Kabelbaum Dosierpumpe (3/2) gemäß Bild 3 anlegen - Kabelbaum Heizgerät und Massestützpunkt (3/1) nach unten zum Einbauort Heizgerät verlegen - Massestützpunkt des Heizgerätes (4/1) an fahr- zeugeigenen Massestützpunkt gemäß...
  • Seite 5 Fabia Thermo Top E - Plusverteilerleitung (7/1; 8/1) an Plussammelschie- ne (7/2) der Zentralelektrik gemäß Bild 7 anschlie- ßen - Plusverteilerleitung (8/1; 7/1) gemäß Bild 8 zum Si- cherungsträger (8/3) verlegen - Kabelbaum Gebläsesteuerung (9/2; 8/2) vom Re- laisträger gemäß Bild 9 zum Sicherungsträger (8/3) verlegen - Vorbereiteten Sockel (9/1) vom Gebläserelais K3...
  • Seite 6: Gebläseansteuerung

    Thermo Top E Fabia - Kabelbaum Dosierpumpe (11/2) und Mecanyl- Brennstoffleitung (11/1) vom Knotenpunkt am Fe- derbeindom durch fahrzeugeigenen Kraftstofflei- tungsschacht gemäß Bild 11 zum Unterboden verlegen - Kabelbäume und Leitungen mit Kabelbindern befe- stigen Gebläseansteuerung - Verbindungen gemäß Schaltplan Bild 12 herstellen - Leitung rt/sw (13/1) von der fahrzeugeigenen Ge- bläsesicherung ausrasten und mit vorbereitetem...
  • Seite 7 Fabia Thermo Top E - Leitung rt 2,5mm (14/2) vom Gebläserelais K3/87 an Sicherung F3 gemäß Bild 14 einrasten - Leitung rt 4,0mm (14/3) von der Plusschiene an Si- cherung F3 gemäß Bild 14 einrasten - Leitung rt 2,5mm (14/1) aus Kabelbaum Heizgerät an Sicherung F2 gemäß...
  • Seite 8: Telestart T70

    Thermo Top E Fabia Telestart T70 HINWEIS: Beiliegende allgemeine Einbauanweisung für Tele- start T70 beachten! HINWEIS: Klebefläche für Antenne vor dem Anbringen der An- tenne reinigen/entfetten! - Antenne (15/1) gemäß Bild 15 auf die Frontscheibe links unten aufkleben - Antennenkabel durch die Verkleidung der A-Säule nach unten und dann in den Fußraum der Fahrer-...
  • Seite 9: Option Vorwahluhr

    Fabia Thermo Top E Option Vorwahluhr Bei Einbau der Vorwahluhr, vor der Montage den Ein- bauort mit Ihrem Kunden abstimmen. Die Montage der Vorwahluhr erfolgt entsprechend der Bedienungsanweisung der Vorwahluhr. Einbau Heizgerät Heizgerät vormontieren ACHTUNG: Zur Befestigung des Halters am Heizgerät nur die im...
  • Seite 10: Abgasanlage Vorbereiten

    Thermo Top E Fabia Abgasanlage vorbereiten Abgasleitung ACHTUNG: Bei der Montage der Abgasanlage auf ausreichenden Abschnitt Heizgerät-Schalldämpfer Endstück Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 22 ablängen - Winkel (23/5) mit Schraube M6x20 und Bundmutter gemäß...
  • Seite 11: Einbindung In Den Wasserkreislauf

    Fabia Thermo Top E - Strebe (22/1) mit 2 Spezialschrauben Typ EJOT (26/3,4) am Heizgerät befestigen (Anzugsdrehmo- ment 10 Nm) - Strebe mit fahrzeugeigener Schraube (26/2) gemäß Bild 26 befestigen - Kabelbaum Heizgerät (26/5) auf Heizgerät aufstek- ken und mit Kabelbinder an vorhandener Bohrung in Strebe gemäß...
  • Seite 12 Thermo Top E Fabia - Von dem im Lieferumfang beiliegenden Wasser- Abschnitt schlauch acht Schlauchstücke wie in Bild 29 darge- stellt ablängen: 1 x 90°-Bogen (29/1) (von Wasserschlauch 29/2 zu Wasserschlauch 29/4) 1 x 15mm + 90°-Bogen (29/2) (von Wasserschlauch 29/3 zu Wasserschlauch 29/1)
  • Seite 13 Fabia Thermo Top E - Originalclip an Position (32/1) entfernen - Beiliegenden Halteclip (32/1) an vorhandenem Stehbolzen an der Spritzwand gemäß Bild 32 befe- stigen Heizgerät-Wassereintritt zu Motor-Wasseraustritt - Beiliegenden Formschlauch 180°-Bogen (33/1) auf Heizgerät-Wassereintritt aufstecken, gemäß Bild 33 zum Längsträger ausrichten und mit Federband- schelle befestigen - Wasserschlauch 220mm lang (34/1) mit 180°-Bo-...
  • Seite 14 Thermo Top E Fabia - Wasserschlauch 15mm lang (36/2) mit 90°-Bogen mit Wasserschlauch (36/1) mit Verbindungsrohr 18x18 verbinden, gemäß Bild 36 ausrichten und mit Federbandschellen befestigen - 90°-Bogen (36/3) und Wasserschlauch (36/2) mit Verbindungsrohr 18x18 verbinden, gemäß Bild 36 ausrichten und mit Federbandschellen befestigen - Wasserschlauch 750mm lang (37/2) und 90°-Bogen...
  • Seite 15 Fabia Thermo Top E Wärmetauscher-Wassereintritt zu Heizgerät-Was- seraustritt - Beiliegenden 180°-Formschlauch (40/2) auf Rohr (40/3) zum Wärmetauscher aufstecken, gemäß Bild 40 ausrichten und mit Federbandschelle befestigen - Verbindungsrohr 18x18 180°-Formschlauch (40/4) einsetzen und mit Federbandschelle befesti- - Wasserschlauch 710mm (40/1) auf Verbindungs- rohr aufstecken und mit Federbandschelle befesti- - Abstandshalter (40/4) gemäß...
  • Seite 16: Abgasanlage

    Thermo Top E Fabia - Wasserschlauch (44/1) gemäß Bild 44 im Motor- raum verlegen - Wasserschläuche in Schlauchhalter (44/2) einset- - Wasserschlauch (44/1) und beiliegenden Form- schlauch mit 90°-Bogen (45/2) mit Verbindungsrohr 18x20 und Federbandschellen verbinden - Profilgummi schwarz (45/1) auf 90°-Bogen (45/2) aufstecken und gemäß...
  • Seite 17: Brennluftansaugleitung

    Fabia Thermo Top E - Radhausverkleidung gemäß Bild 48 ausschneiden und Profilgummi rot (48/1; 47/4) einsetzen Brennluftansaugleitung Variante 1 (mit Schraube 44/1) - Fahrzeugeigene Schraube (49/1) lösen - Winkel (49/2) mit fahrzeugeigener Schraube (49/1) gemäß Bild 49 befestigen - Halteclip (49/4) des Luftansaugschalldämpfers (49/3) gemäß...
  • Seite 18: Brennstoffeinbindung

    Thermo Top E Fabia Brennstoffeinbindung ACHTUNG: Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluss wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen!
  • Seite 19 Fabia Thermo Top E Brennstoffentnahme HINWEIS: Die Brennstoffentnahme erfolgt mittels Brennstoffent- nehmer aus der Kraftstoffvorlaufleitung vor der Tank- armatur. - Kraftstoffvorlaufleitung (55/1) nach der Kupplung trennen und Restleitung von der Kupplung entfer- - Stützhülse einsetzen - Brennstoffentnehmer (56/2) mit zwei Schlauchstük-...
  • Seite 20: Abschließende Arbeiten

    - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe „1 - 2“ stellen - Stellung „Defrost“ wählen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus- händigen!
