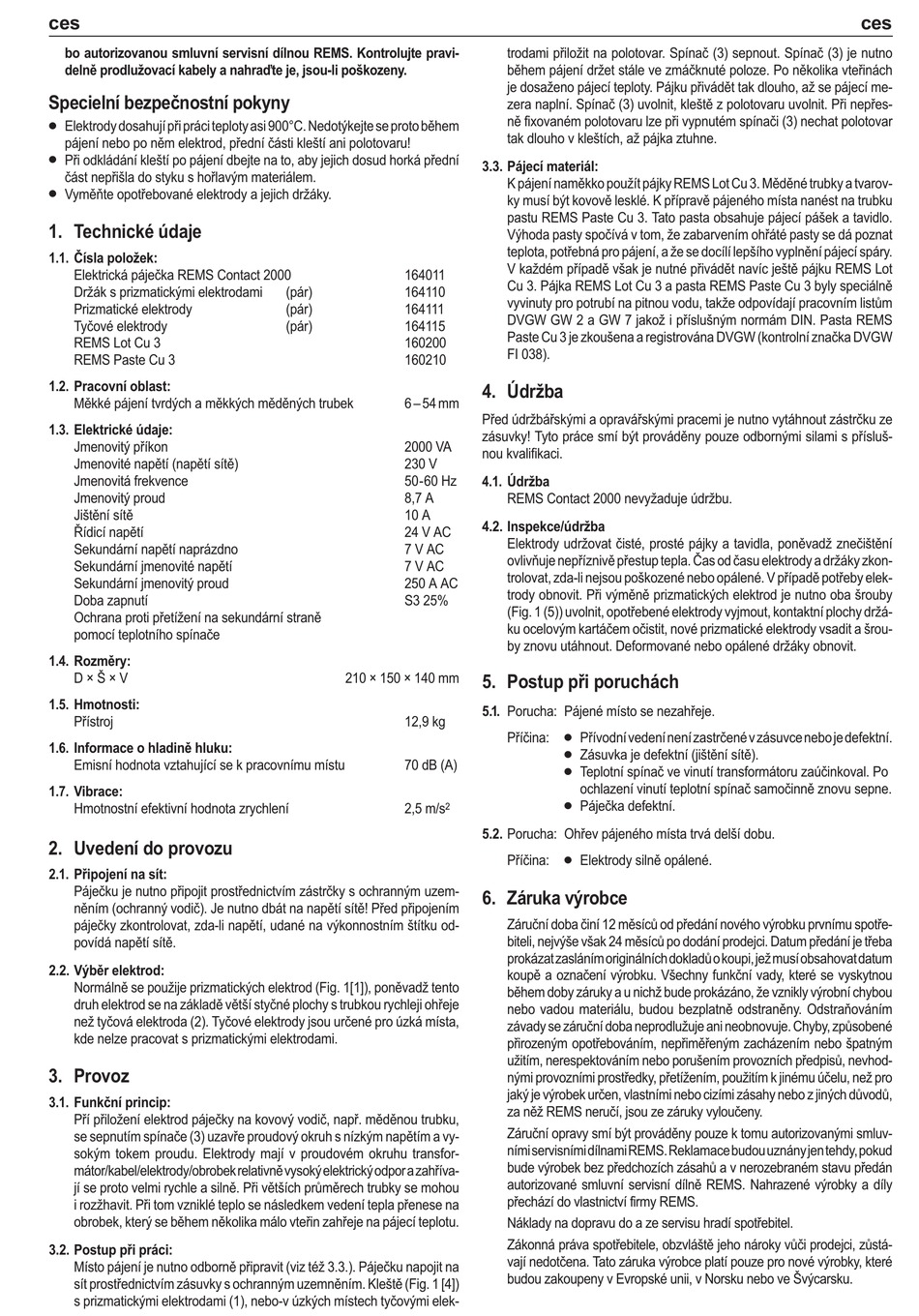

bo autorizovanou smluvní servisní dílnou REMS. Kontrolujte pravi-
delně prodlužovací kabely a nahraďte je, jsou-li poškozeny.
Specielní bezpečnostní pokyny
Elektrody dosahují při práci teploty asi 900°C. Nedotýkejte se proto během
•
pájení nebo po něm elektrod, přední části kleští ani polotovaru!
Při odkládání kleští po pájení dbejte na to, aby jejich dosud horká přední
•
část nepřišla do styku s hořlavým materiálem.
Vyměňte opotřebované elektrody a jejich držáky.
•
1. Technické údaje
1.1. Čísla položek:
Elektrická páječka REMS Contact 2000
Držák s prizmatickými elektrodami
Prizmatické elektrody
Tyčové elektrody
REMS Lot Cu 3
REMS Paste Cu 3
1.2. Pracovní oblast:
Měkké pájení tvrdých a měkkých měděných trubek
1.3. Elektrické údaje:
Jmenovitý příkon
Jmenovité napětí (napětí sítě)
Jmenovitá frekvence
Jmenovitý proud
Jištění sítě
Řídicí napětí
Sekundární napětí naprázdno
Sekundární jmenovité napětí
Sekundární jmenovitý proud
Doba zapnutí
Ochrana proti přetížení na sekundární straně
pomocí teplotního spínače
1.4. Rozměry:
D × Š × V
1.5. Hmotnosti:
Přístroj
1.6. Informace o hladině hluku:
Emisní hodnota vztahující se k pracovnímu místu
1.7. Vibrace:
Hmotnostní efektivní hodnota zrychlení
2. Uvedení do provozu
2.1. Připojení na sít:
Páječku je nutno připojit prostřednictvím zástrčky s ochranným uzem-
něním (ochranný vodič). Je nutno dbát na napětí sítě! Před připojením
páječky zkontrolovat, zda-li napětí, udané na výkonnostním štítku od-
povídá napětí sítě.
2.2. Výběr elektrod:
Normálně se použije prizmatických elektrod (Fig. 1[1]), poněvadž tento
druh elektrod se na základě větší styčné plochy s trubkou rychleji ohřeje
než tyčová elektroda (2). Tyčové elektrody jsou určené pro úzká místa,
kde nelze pracovat s prizmatickými elektrodami.
3. Provoz
3.1. Funkční princip:
Pří přiložení elektrod páječky na kovový vodič, např. měděnou trubku,
se sepnutím spínače (3) uzavře proudový okruh s nízkým napětím a vy-
sokým tokem proudu. Elektrody mají v proudovém okruhu transfor-
mátor/kabel/elektrody/obrobek relativně vysoký elektrický odpor a zahříva-
jí se proto velmi rychle a silně. Při větších průměrech trubky se mohou
i rozžhavit. Při tom vzniklé teplo se následkem vedení tepla přenese na
obrobek, který se během několika málo vteřin zahřeje na pájecí teplotu.
3.2. Postup při práci:
Místo pájení je nutno odborně připravit (viz též 3.3.). Páječku napojit na
sít prostřednictvím zásuvky s ochranným uzemněním. Kleště (Fig. 1 [4])
s prizmatickými elektrodami (1), nebo-v úzkých místech tyčovými elek-
164011
(pár) 164110
(pár) 164111
(pár) 164115
160200
160210
6 – 54 mm
2000 VA
230 V
50-60 Hz
8,7 A
10 A
24 V AC
7 V AC
7 V AC
250 A AC
S3 25%
210 × 150 × 140 mm
12,9 kg
70 dB (A)
2,5 m/s 2
trodami přiložit na polotovar. Spínač (3) sepnout. Spínač (3) je nutno
během pájení držet stále ve zmáčknuté poloze. Po několika vteřinách
je dosaženo pájecí teploty. Pájku přivádět tak dlouho, až se pájecí me-
zera naplní. Spínač (3) uvolnit, kleště z polotovaru uvolnit. Při nepřes-
ně fixovaném polotovaru lze při vypnutém spínači (3) nechat polotovar
tak dlouho v kleštích, až pájka ztuhne.
3.3. Pájecí materiál:
K pájení naměkko použít pájky REMS Lot Cu 3. Měděné trubky a tvarov-
ky musí být kovově lesklé. K přípravě pájeného místa nanést na trubku
pastu REMS Paste Cu 3. Tato pasta obsahuje pájecí pášek a tavidlo.
Výhoda pasty spočívá v tom, že zabarvením ohřáté pasty se dá poznat
teplota, potřebná pro pájení, a že se docílí lepšího vyplnění pájecí spáry.
V každém případě však je nutné přivádět navíc ještě pájku REMS Lot
Cu 3. Pájka REMS Lot Cu 3 a pasta REMS Paste Cu 3 byly speciálně
vyvinuty pro potrubí na pitnou vodu, takže odpovídají pracovním listům
DVGW GW 2 a GW 7 jakož i příslušným normám DIN. Pasta REMS
Paste Cu 3 je zkoušena a registrována DVGW (kontrolní značka DVGW
FI 038).
4. Údržba
Před údržbářskými a opravářskými pracemi je nutno vytáhnout zástrčku ze
zásuvky! Tyto práce smí být prováděny pouze odbornými silami s přísluš-
nou kvalifikaci.
4.1. Údržba
REMS Contact 2000 nevyžaduje údržbu.
4.2. Inspekce/údržba
Elektrody udržovat čisté, prosté pájky a tavidla, poněvadž znečištění
ovlivňuje nepříznivě přestup tepla. Čas od času elektrody a držáky zkon-
trolovat, zda-li nejsou poškozené nebo opálené. V případě potřeby elek-
trody obnovit. Při výměně prizmatických elektrod je nutno oba šrouby
(Fig. 1 (5)) uvolnit, opotřebené elektrody vyjmout, kontaktní plochy držá-
ku ocelovým kartáčem očistit, nové prizmatické elektrody vsadit a šrou-
by znovu utáhnout. Deformované nebo opálené držáky obnovit.
5. Postup při poruchách
5.1. Porucha: Pájené místo se nezahřeje.
Příčina: Přívodní vedení není zastrčené v zásuvce nebo je defektní.
•
Zásuvka je defektní (jištění sítě).
•
Teplotní spínač ve vinutí transformátoru zaúčinkoval. Po
•
ochlazení vinutí teplotní spínač samočinně znovu sepne.
Páječka defektní.
•
5.2. Porucha: Ohřev pájeného místa trvá delší dobu.
Příčina: Elektrody silně opálené.
•
6. Záruka výrobce
Záruční doba činí 12 měsíců od předání nového výrobku prvnímu spotře-
biteli, nejvýše však 24 měsíců po dodání prodejci. Datum předání je třeba
prokázat zasláním originálních dokladů o koupi, jež musí obsahovat datum
koupě a označení výrobku. Všechny funkční vady, které se vyskytnou
během doby záruky a u nichž bude prokázáno, že vznikly výrobní chybou
nebo vadou materiálu, budou bezplatně odstraněny. Odstraňováním
závady se záruční doba neprodlužuje ani neobnovuje. Chyby, způsobené
přirozeným opotřebováním, nepřiměřeným zacházením nebo špatným
užitím, nerespektováním nebo porušením provozních předpisů, nevhod-
nými provozními prostředky, přetížením, použitím k jinému účelu, než pro
jaký je výrobek určen, vlastními nebo cizími zásahy nebo z jiných důvodů,
za něž REMS neručí, jsou ze záruky vyloučeny.
Záruční opravy smí být prováděny pouze k tomu autorizovanými smluv-
ními servisními dílnami REMS. Reklamace budou uznány jen tehdy, pokud
bude výrobek bez předchozích zásahů a v nerozebraném stavu předán
autorizované smluvní servisní dílně REMS. Nahrazené výrobky a díly
přechází do vlastnictví firmy REMS.
Náklady na dopravu do a ze servisu hradí spotřebitel.
Zákonná práva spotřebitele, obzvláště jeho nároky vůči prodejci, zůstá-
vají nedotčena. Tato záruka výrobce platí pouze pro nové výrobky, které
budou zakoupeny v Evropské unii, v Norsku nebo ve Švýcarsku.
