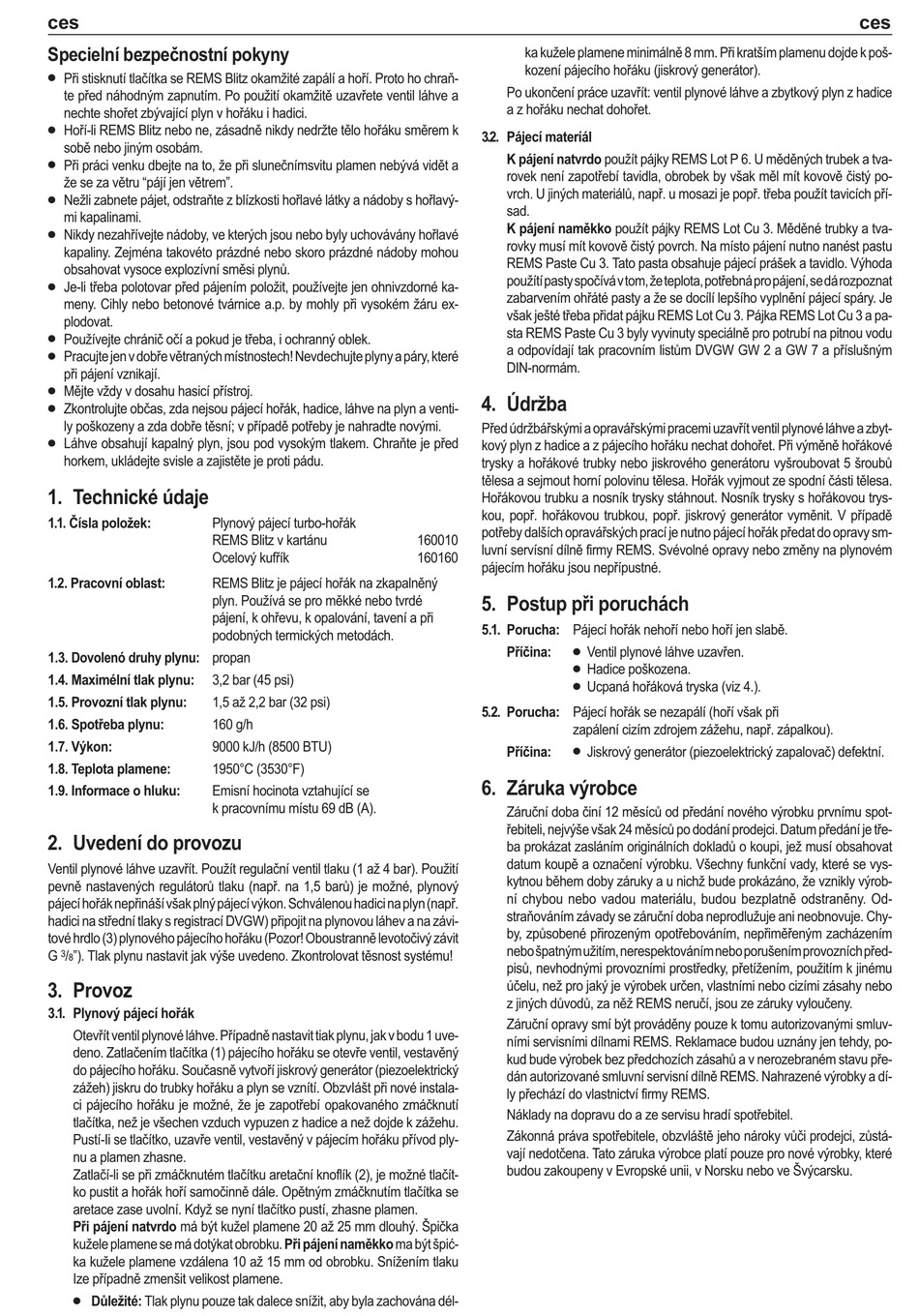

ces
Specielní bezpečnostní pokyny
Při stisknutí tlačítka se REMS Blitz okamžité zapálí a hoří. Proto ho chraň-
•
te před náhodným zapnutím. Po použití okamžitě uzavřete ventil láhve a
nechte shořet zbývající plyn v hořáku i hadici.
Hoří-li REMS Blitz nebo ne, zásadně nikdy nedržte tělo hořáku směrem k
•
sobě nebo jiným osobám.
Při práci venku dbejte na to, že při slunečnímsvitu plamen nebývá vidět a
•
že se za větru "pájí jen větrem".
Nežli zabnete pájet, odstraňte z blízkosti hořlavé látky a nádoby s hořlavý-
•
mi kapalinami.
Nikdy nezahřívejte nádoby, ve kterých jsou nebo byly uchovávány hořlavé
•
kapaliny. Zejména takovéto prázdné nebo skoro prázdné nádoby mohou
obsahovat vysoce explozívní směsi plynů.
Je-li třeba polotovar před pájením položit, používejte jen ohnivzdorné ka-
•
meny. Cihly nebo betonové tvárnice a.p. by mohly při vysokém žáru ex-
plodovat.
Používejte chránič očí a pokud je třeba, i ochranný oblek.
•
Pracujte jen v dobře větraných místnostech! Nevdechujte plyny a páry, které
•
při pájení vznikají.
Mějte vždy v dosahu hasicí přístroj.
•
Zkontrolujte občas, zda nejsou pájecí hořák, hadice, láhve na plyn a venti-
•
ly poškozeny a zda dobře těsní; v případě potřeby je nahradte novými.
Láhve obsahují kapalný plyn, jsou pod vysokým tlakem. Chraňte je před
•
horkem, ukládejte svisle a zajistěte je proti pádu.
1. Technické údaje
1.1. Čísla položek: Plynový pájecí turbo-hořák
REMS Blitz v kartánu
Ocelový kufřík
1.2. Pracovní oblast: REMS Blitz je pájecí hořák na zkapalněný
plyn. Používá se pro měkké nebo tvrdé
pájení, k ohřevu, k opalování, tavení a při
podobných termických metodách.
1.3. Dovolenó druhy plynu: propan
1.4. Maximélní tlak plynu: 3,2 bar (45 psi)
1.5. Provozní tlak plynu: 1,5 až 2,2 bar (32 psi)
1.6. Spotřeba plynu: 160 g/h
1.7. Výkon: 9000 kJ/h (8500 BTU)
1.8. Teplota plamene: 1950°C (3530°F)
1.9. Informace o hluku: Emisní hocinota vztahující se
k pracovnímu místu 69 dB (A).
2. Uvedení do provozu
Ventil plynové láhve uzavřít. Použít regulační ventil tlaku (1 až 4 bar). Použití
pevně nastavených regulátorů tlaku (např. na 1,5 barů) je možné, plynový
pájecí hořák nepřináší však plný pájecí výkon. Schválenou hadici na plyn (např.
hadici na střední tlaky s registrací DVGW) připojit na plynovou láhev a na závi-
tové hrdlo (3) plynového pájecího hořáku (Pozor! Oboustranně levotočivý závit
G 3 / "). Tlak plynu nastavit jak výše uvedeno. Zkontrolovat těsnost systému!
8
3. Provoz
3.1. Plynový pájecí hořák
Otevřít ventil plynové láhve. Případně nastavit tiak plynu, jak v bodu 1 uve-
deno. Zatlačením tlačítka (1) pájecího hořáku se otevře ventil, vestavěný
do pájecího hořáku. Současně vytvoří jiskrový generátor (piezoelektrický
zážeh) jiskru do trubky hořáku a plyn se vznítí. ObzvIášt při nové instala-
ci pájecího hořáku je možné, že je zapotřebí opakovaného zmáčknutí
tlačítka, než je všechen vzduch vypuzen z hadice a než dojde k zážehu.
Pustí-Ii se tlačítko, uzavře ventil, vestavěný v pájecím hořáku přívod ply-
nu a plamen zhasne.
Zatlačí-li se při zmáčknutém tlačítku aretační knoflík (2), je možné tlačít-
ko pustit a hořák hoří samočinně dále. Opětným zmáčknutím tlačítka se
aretace zase uvolní. Když se nyní tlačítko pustí, zhasne plamen.
Při pájení natvrdo má být kužel plamene 20 až 25 mm dlouhý. Špička
kužele plamene se má dotýkat obrobku. Při pájení naměkko ma být špić-
ka kužele plamene vzdálena 10 až 15 mm od obrobku. Snížením tlaku
Ize případně zmenšit velikost plamene.
Důležité: Tlak plynu pouze tak dalece snížit, aby byla zachována dél-
•
ka kužele plamene minimálně 8 mm. Při kratším plamenu dojde k poš-
kození pájecího hořáku (jiskrový generátor).
Po ukončení práce uzavřít: ventil plynové láhve a zbytkový plyn z hadice
a z hořáku nechat dohořet.
3.2. Pájecí materíál
K pájení natvrdo použít pájky REMS Lot P 6. U měděných trubek a tva-
rovek není zapotřebí tavidla, obrobek by však měl mít kovově čistý po-
vrch. U jiných materiálů, např. u mosazi je popř. třeba použít tavicích pří-
sad.
K pájení naměkko použít pájky REMS Lot Cu 3. Měděné trubky a tva-
rovky musí mít kovově čistý povrch. Na místo pájení nutno nanést pastu
REMS Paste Cu 3. Tato pasta obsahuje pájecí prášek a tavidlo. Výhoda
použítí pasty spočívá v tom, že teplota, potřebná pro pájení, se dá rozpoznat
zabarvením ohřáté pasty a že se docílí lepšího vyplnění pájecí spáry. Je
však ješté třeba přidat pájku REMS Lot Cu 3. Pájka REMS Lot Cu 3 a pa-
sta REMS Paste Cu 3 byly vyvinuty speciálně pro potrubí na pitnou vodu
a odpovídají tak pracovním listům DVGW GW 2 a GW 7 a příslušným
DIN-normám.
4. Údržba
Před údržbářskými a opravářskými pracemi uzavřít ventil plynové láhve a zbyt-
kový plyn z hadice a z pájecího hořáku nechat dohořet. Při výměně hořákové
trysky a hořákové trubky nebo jiskrového generátoru vyšroubovat 5 šroubů
tělesa a sejmout horní polovinu tělesa. Hořák vyjmout ze spodní části tělesa.
Hořákovou trubku a nosník trysky stáhnout. Nosník trysky s hořákovou trys-
kou, popř. hořákovou trubkou, popř. jiskrový generátor vyměnit. V případě
potřeby dalších opravářských prací je nutno pájecí hořák předat do opravy sm-
160010
luvní servísní dílně firmy REMS. Svévolné opravy nebo změny na plynovém
160160
pájecím hořáku jsou nepřípustné.
5. Postup při poruchách
5.1. Porucha: Pájecí hořák nehoří nebo hoří jen slabě.
Příčina: Ventil plynové láhve uzavřen.
•
Hadice poškozena.
•
Ucpaná hořáková tryska (viz 4.).
•
5.2. Porucha: Pájecí hořák se nezapálí (hoří však při
zapálení cizím zdrojem zážehu, např. zápalkou).
Příčina: Jiskrový generátor (piezoelektrický zapalovač) defektní.
•
6. Záruka výrobce
Záruční doba činí 12 měsíců od předání nového výrobku prvnímu spot-
řebiteli, nejvýše však 24 měsíců po dodání prodejci. Datum předání je tře-
ba prokázat zasláním originálních dokladů o koupi, jež musí obsahovat
datum koupě a označení výrobku. Všechny funkční vady, které se vys-
kytnou během doby záruky a u nichž bude prokázáno, že vznikly výrob-
ní chybou nebo vadou materiálu, budou bezplatně odstraněny. Od-
straňováním závady se záruční doba neprodlužuje ani neobnovuje. Chy-
by, způsobené přirozeným opotřebováním, nepřiměřeným zacházením
nebo špatným užitím, nerespektováním nebo porušením provozních před-
pisů, nevhodnými provozními prostředky, přetížením, použitím k jinému
účelu, než pro jaký je výrobek určen, vlastními nebo cizími zásahy nebo
z jiných důvodů, za něž REMS neručí, jsou ze záruky vyloučeny.
Záruční opravy smí být prováděny pouze k tomu autorizovanými smluv-
ními servisními dílnami REMS. Reklamace budou uznány jen tehdy, po-
kud bude výrobek bez předchozích zásahů a v nerozebraném stavu pře-
dán autorizované smluvní servisní dílně REMS. Nahrazené výrobky a dí-
ly přechází do vlastnictví firmy REMS.
Náklady na dopravu do a ze servisu hradí spotřebitel.
Zákonná práva spotřebitele, obzvláště jeho nároky vůči prodejci, zůstá-
vají nedotčena. Tato záruka výrobce platí pouze pro nové výrobky, které
budou zakoupeny v Evropské unii, v Norsku nebo ve Švýcarsku.
