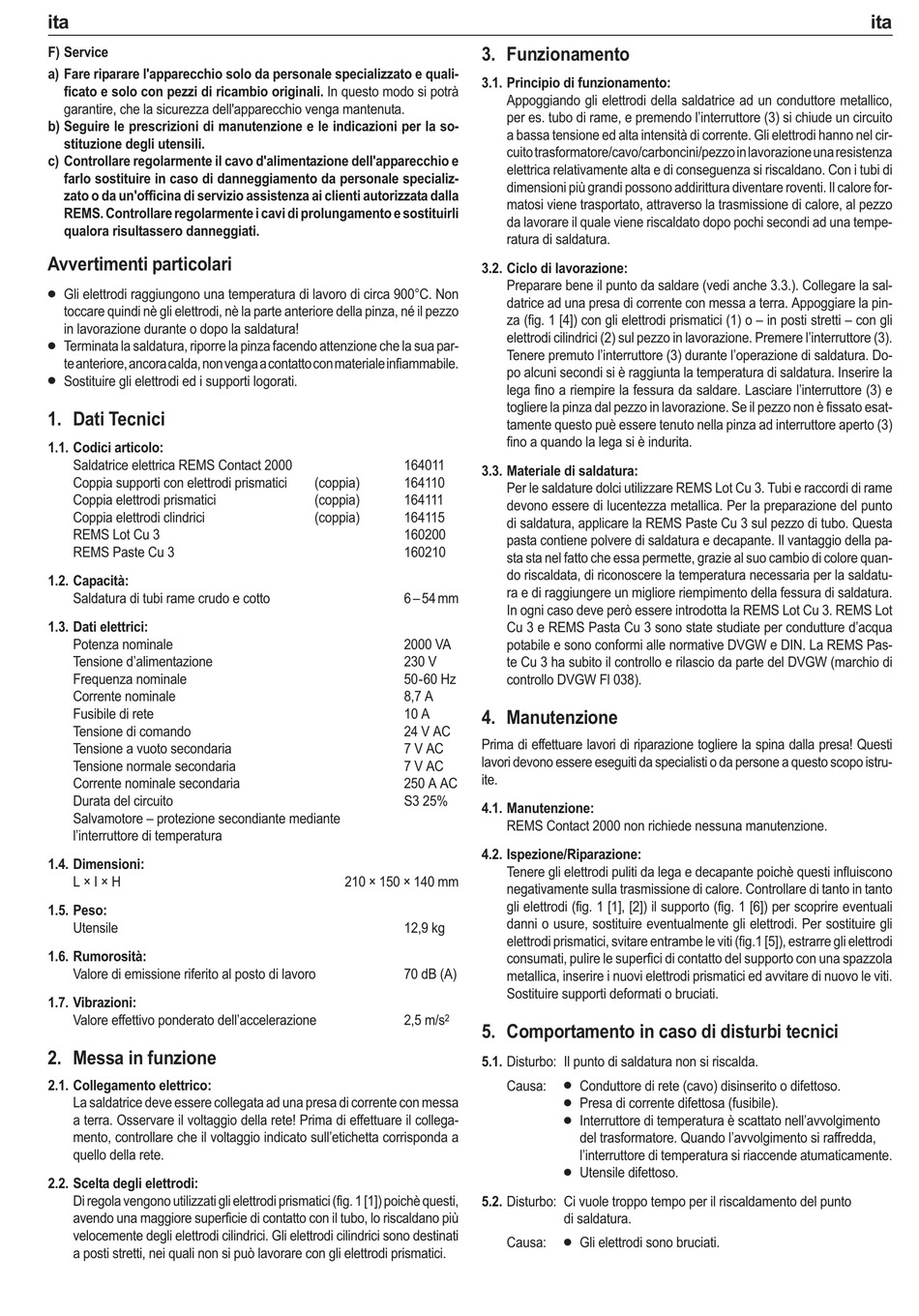

ita
F) Service
a) Fare riparare l'apparecchio solo da personale specializzato e quali-
ficato e solo con pezzi di ricambio originali. In questo modo si potrà
garantire, che la sicurezza dell'apparecchio venga mantenuta.
b) Seguire le prescrizioni di manutenzione e le indicazioni per la so-
stituzione degli utensili.
c) Controllare regolarmente il cavo d'alimentazione dell'apparecchio e
farlo sostituire in caso di danneggiamento da personale specializ-
zato o da un'officina di servizio assistenza ai clienti autorizzata dalla
REMS. Controllare regolarmente i cavi di prolungamento e sostituirli
qualora risultassero danneggiati.
Avvertimenti particolari
Gli elettrodi raggiungono una temperatura di lavoro di circa 900°C. Non
toccare quindi nè gli elettrodi, nè la parte anteriore della pinza, né il pezzo
in lavorazione durante o dopo la saldatura!
Terminata la saldatura, riporre la pinza facendo attenzione che la sua par-
te anteriore, ancora calda, non venga a contatto con materiale infiammabile.
Sostituire gli elettrodi ed i supporti logorati.
1. Dati Tecnici
1.1. Codici articolo:
Saldatrice elettrica REMS Contact 2000
Coppia supporti con elettrodi prismatici
Coppia elettrodi prismatici
Coppia elettrodi clindrici
REMS Lot Cu 3
REMS Paste Cu 3
1.2. Capacità:
Saldatura di tubi rame crudo e cotto
1.3. Dati elettrici:
Potenza nominale
Tensione d'alimentazione
Frequenza nominale
Corrente nominale
Fusibile di rete
Tensione di comando
Tensione a vuoto secondaria
Tensione normale secondaria
Corrente nominale secondaria
Durata del circuito
Salvamotore – protezione secondiante mediante
l'interruttore di temperatura
1.4. Dimensioni:
L × I × H
1.5. Peso:
Utensile
1.6. Rumorosità:
Valore di emissione riferito al posto di lavoro
1.7. Vibrazioni:
Valore effettivo ponderato dell'accelerazione
2. Messa in funzione
2.1. Collegamento elettrico:
La saldatrice deve essere collegata ad una presa di corrente con messa
a terra. Osservare il voltaggio della rete! Prima di effettuare il collega-
mento, controllare che il voltaggio indicato sull'etichetta corrisponda a
quello della rete.
2.2. Scelta degli elettrodi:
Di regola vengono utilizzati gli elettrodi prismatici (fig. 1 [1]) poichè questi,
avendo una maggiore superficie di contatto con il tubo, lo riscaldano più
velocemente degli elettrodi cilindrici. Gli elettrodi cilindrici sono destinati
a posti stretti, nei quali non si può lavorare con gli elettrodi prismatici.

3. Funzionamento

3.1. Principio di funzionamento:
3.2. Ciclo di lavorazione:
164011
3.3. Materiale di saldatura:
(coppia)
164110
(coppia)
164111
(coppia)
164115
160200
160210
6 – 54 mm
2000 VA
230 V
50-60 Hz
8,7 A
10 A

4. Manutenzione

24 V AC
Prima di effettuare lavori di riparazione togliere la spina dalla presa! Questi
7 V AC
lavori devono essere eseguiti da specialisti o da persone a questo scopo istru-
7 V AC
ite.
250 A AC
S3 25%
4.1. Manutenzione:
4.2. Ispezione/Riparazione:
210 × 150 × 140 mm
12,9 kg
70 dB (A)
2,5 m/s
2
5. Comportamento in caso di disturbi tecnici
5.1. Disturbo: Il punto di saldatura non si riscalda.
5.2. Disturbo: Ci vuole troppo tempo per il riscaldamento del punto
Appoggiando gli elettrodi della saldatrice ad un conduttore metallico,
per es. tubo di rame, e premendo l'interruttore (3) si chiude un circuito
a bassa tensione ed alta intensità di corrente. Gli elettrodi hanno nel cir-
cuito trasformatore/cavo/carboncini/pezzo in lavorazione una resistenza
elettrica relativamente alta e di conseguenza si riscaldano. Con i tubi di
dimensioni più grandi possono addirittura diventare roventi. Il calore for-
matosi viene trasportato, attraverso la trasmissione di calore, al pezzo
da lavorare il quale viene riscaldato dopo pochi secondi ad una tempe-
ratura di saldatura.
Preparare bene il punto da saldare (vedi anche 3.3.). Collegare la sal-
datrice ad una presa di corrente con messa a terra. Appoggiare la pin-
za (fig. 1 [4]) con gli elettrodi prismatici (1) o – in posti stretti – con gli
elettrodi cilindrici (2) sul pezzo in lavorazione. Premere l'interruttore (3).
Tenere premuto l'interruttore (3) durante l'operazione di saldatura. Do-
po alcuni secondi si è raggiunta la temperatura di saldatura. Inserire la
lega fino a riempire la fessura da saldare. Lasciare l'interruttore (3) e
togliere la pinza dal pezzo in lavorazione. Se il pezzo non è fissato esat-
tamente questo puè essere tenuto nella pinza ad interruttore aperto (3)
fino a quando la lega si è indurita.
Per le saldature dolci utilizzare REMS Lot Cu 3. Tubi e raccordi di rame
devono essere di lucentezza metallica. Per la preparazione del punto
di saldatura, applicare la REMS Paste Cu 3 sul pezzo di tubo. Questa
pasta contiene polvere di saldatura e decapante. Il vantaggio della pa-
sta sta nel fatto che essa permette, grazie al suo cambio di colore quan-
do riscaldata, di riconoscere la temperatura necessaria per la saldatu-
ra e di raggiungere un migliore riempimento della fessura di saldatura.
In ogni caso deve però essere introdotta la REMS Lot Cu 3. REMS Lot
Cu 3 e REMS Pasta Cu 3 sono state studiate per condutture d'acqua
potabile e sono conformi alle normative DVGW e DIN. La REMS Pas-
te Cu 3 ha subito il controllo e rilascio da parte del DVGW (marchio di
controllo DVGW Fl 038).
REMS Contact 2000 non richiede nessuna manutenzione.
Tenere gli elettrodi puliti da lega e decapante poichè questi influiscono
negativamente sulla trasmissione di calore. Controllare di tanto in tanto
gli elettrodi (fig. 1 [1], [2]) il supporto (fig. 1 [6]) per scoprire eventuali
danni o usure, sostituire eventualmente gli elettrodi. Per sostituire gli
elettrodi prismatici, svitare entrambe le viti (fig.1 [5]), estrarre gli elettrodi
consumati, pulire le superfici di contatto del supporto con una spazzola
metallica, inserire i nuovi elettrodi prismatici ed avvitare di nuovo le viti.
Sostituire supporti deformati o bruciati.
Causa:
Conduttore di rete (cavo) disinserito o difettoso.
Presa di corrente difettosa (fusibile).
Interruttore di temperatura è scattato nell'avvolgimento
del trasformatore. Quando l'avvolgimento si raffredda,
l'interruttore di temperatura si riaccende atumaticamente.
Utensile difettoso.
di saldatura.
Causa:
Gli elettrodi sono bruciati.
ita
