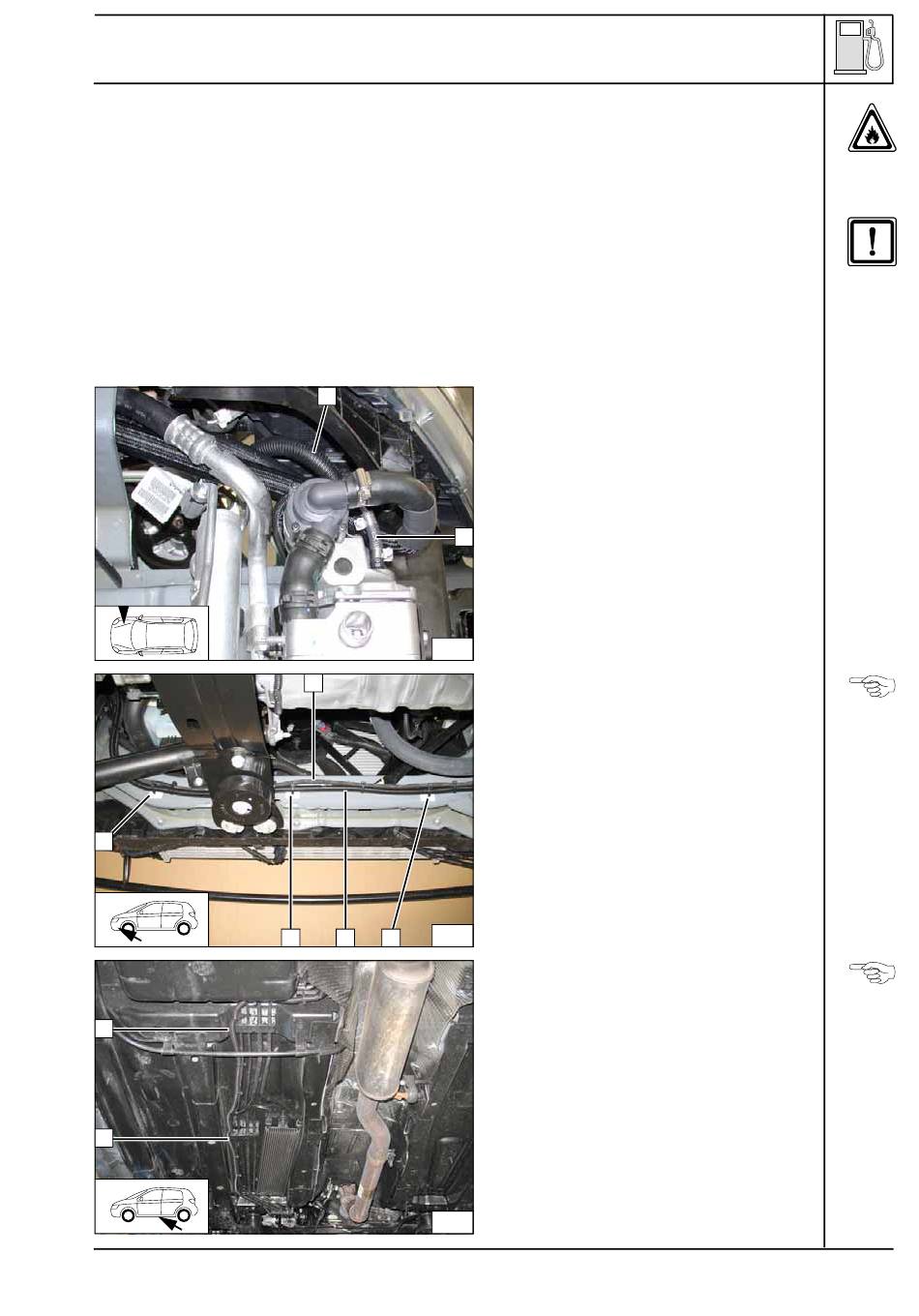

Webasto Thermo Top C Einbaudokumentation Seite 30

Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
2
1
1
1314082C
Dodge Journey (JC) / Fiat Freemont (JC)
1
65
1
66
2 3 2
67
1 Brennstoffleitung in Wellrohr 2100
2 Schlauchstück, Schelle Ø 10 [2x]
2
Kabelbaum Heizgerät 1 und Brennstofflei-
tung im Wellrohr 3 mit Klebesockel 2 und Ka-
belbinder befestigen!
Kabelbaum Dosierpumpe und Brennstofflei-
tung im Wellrohr 1 an fzg.eigenen Leitungen
befestigen!
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
30
