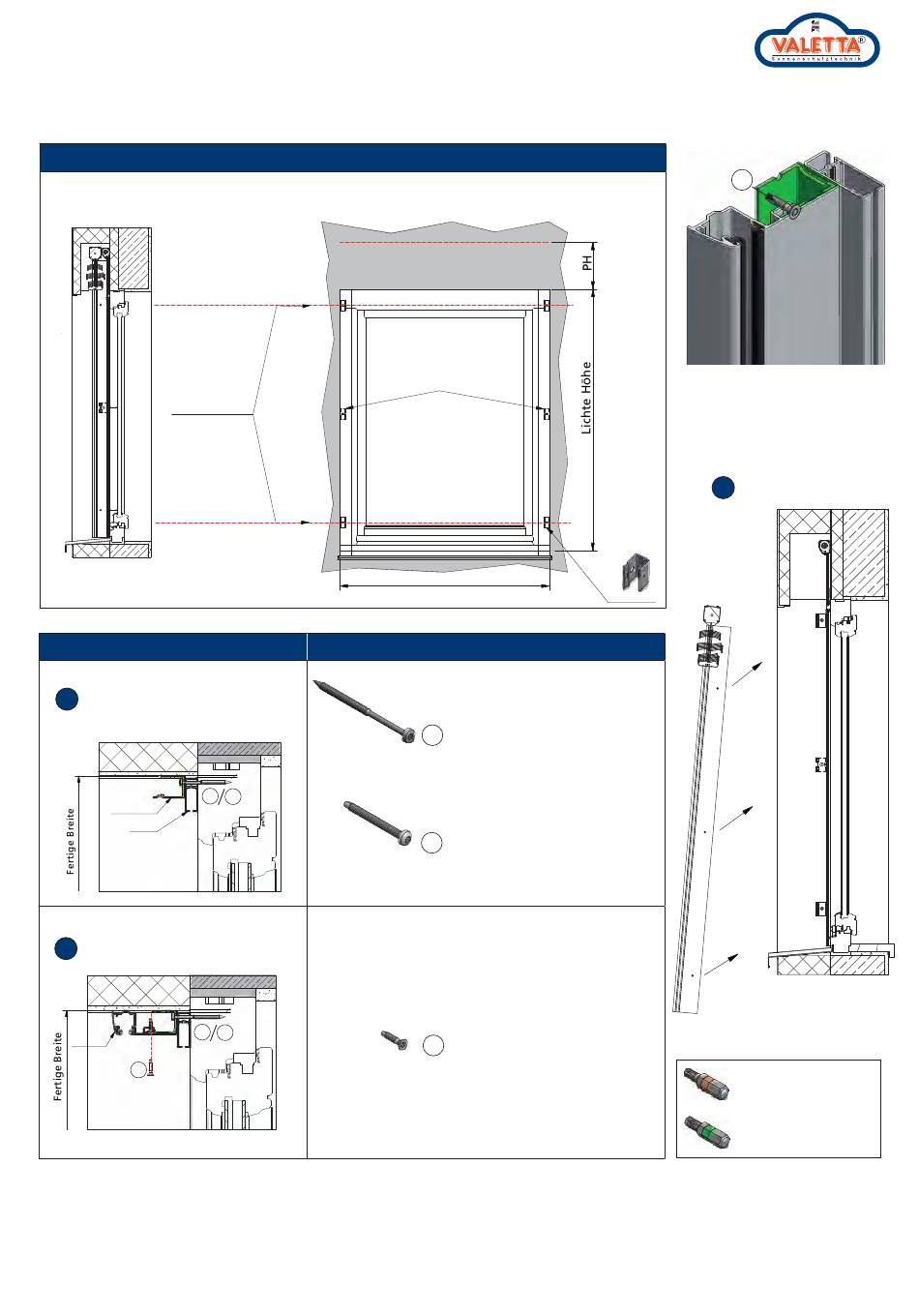

KLICK-RAFFSYSTEM BG2
MONTAGEANLEITUNG SICHTBLENDE ❙ SCHACHTEINBAU MIT ISR-USI
OHNE SOFTSCHIENENEINPUTZPROFIL
SCHRITT 1: CLIPPOSITIONIERUNG
Schachteinbau
OPTION: Insektenschutz
rollbar
Positionierung
des Universalclip
lt. vorgebohrter
Führungsschiene
SCHRITTFOLGE
SCHRITT 1
Montage Universalclip mit ISR-USI
1A
Führungsschiene
A
Universalclip
ISR-FS
SCHRITT 2
Softführungsschiene in
2C
Universalclip verschrauben
A
FS Typ E
D
Schritt 2 Fixierung
Technische Änderungen vorbehalten / Stand August 2012
CLIPPOSITIONIERUNG
oder ab Breite 180 cm
0,2 cm
ODER
B
0,2 cm
B
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Zusätzlich Clip
ab Höhe 180 cm
Lichte Breite
SCHRAUBENSET
HOLZ
A
Assy 3.0 Schraube Ø 4,5x60
Panhead AW20
ALU
Zebra Pias Bohrschraube Ø 4,8x50
B
Linsenkopf AW25
Klem Soft-FS mit U-Clip
Zebra Pias Bohrschraube Ø 3,9x19
D
Senkkopf AW20
BG2
D
SCHRITT 2
Jalousiepaket auf
2B
Universalclip klicken
Universalclip
WERKZEUG
Bit AW (Würth) 20
Bit AW (Würth) 25
9 / 12
