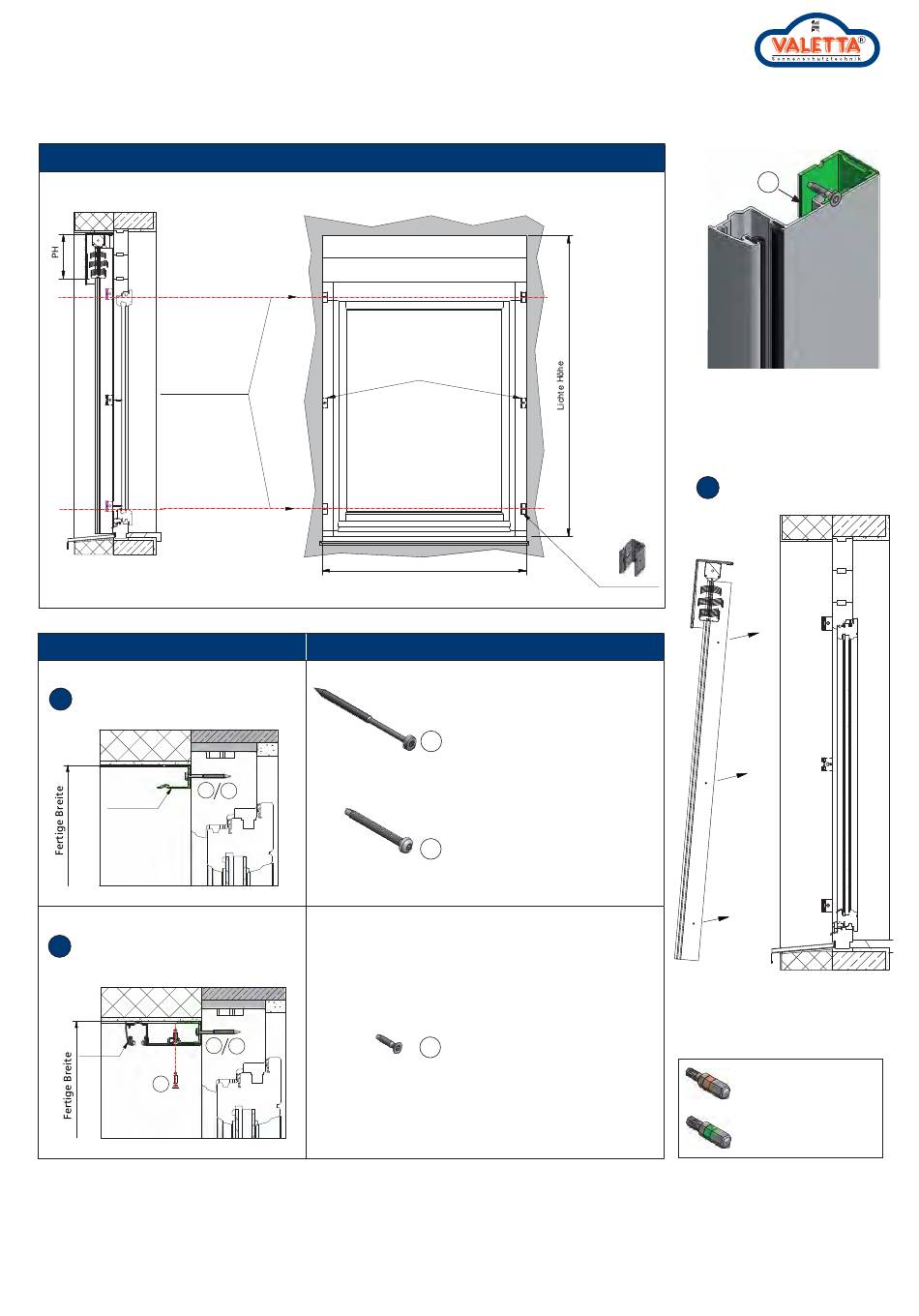

Valetta RA 65 Montageanleitung Seite 8

KLICK-RAFFSYSTEM BG1
MONTAGEANLEITUNG SICHTBLENDE ❙ SCHACHTEINBAU
OHNE SOFTSCHIENENEINPUTZPROFIL
SCHRITT 1: CLIPPOSITIONIERUNG
Sichtblende
Positionierung des
Universalclip
lt. vorgebohrten
Führungsschienen
SCHRITTFOLGE
SCHRITT 1
1A Universalclip verschrauben
A
Universalclip
SCHRITT 2
Softführungsschiene in
2C
Universalclip verschrauben
A
FS Typ E,F
D
Schritt 2 Fixierung
8 / 12
CLIPPOSITIONIERUNG
Zusätzlich Clip
ab Höhe 180 cm
oder ab Breite 180 cm
ODER
B
B
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Lichte Breite
SCHRAUBENSET
HOLZ
A
Assy 3.0 Schraube Ø 4,5x50
Panhead AW20
ALU
Zebra Pias Bohrschraube Ø 4,8x32
B
Linsenkopf AW25
Klem Soft-FS mit U-Clip
Zebra Pias Bohrschraube Ø 3,9x19
D
Senkkopf AW20
Technische Änderungen vorbehalten / Stand August 2012
BG1
D
SCHRITT 2
Jalousiepaket auf
2B
Universalclip klicken
Universalclip
WERKZEUG
Bit AW (Würth) 20
Bit AW (Würth) 25
