MONTAGEANLEITUNG

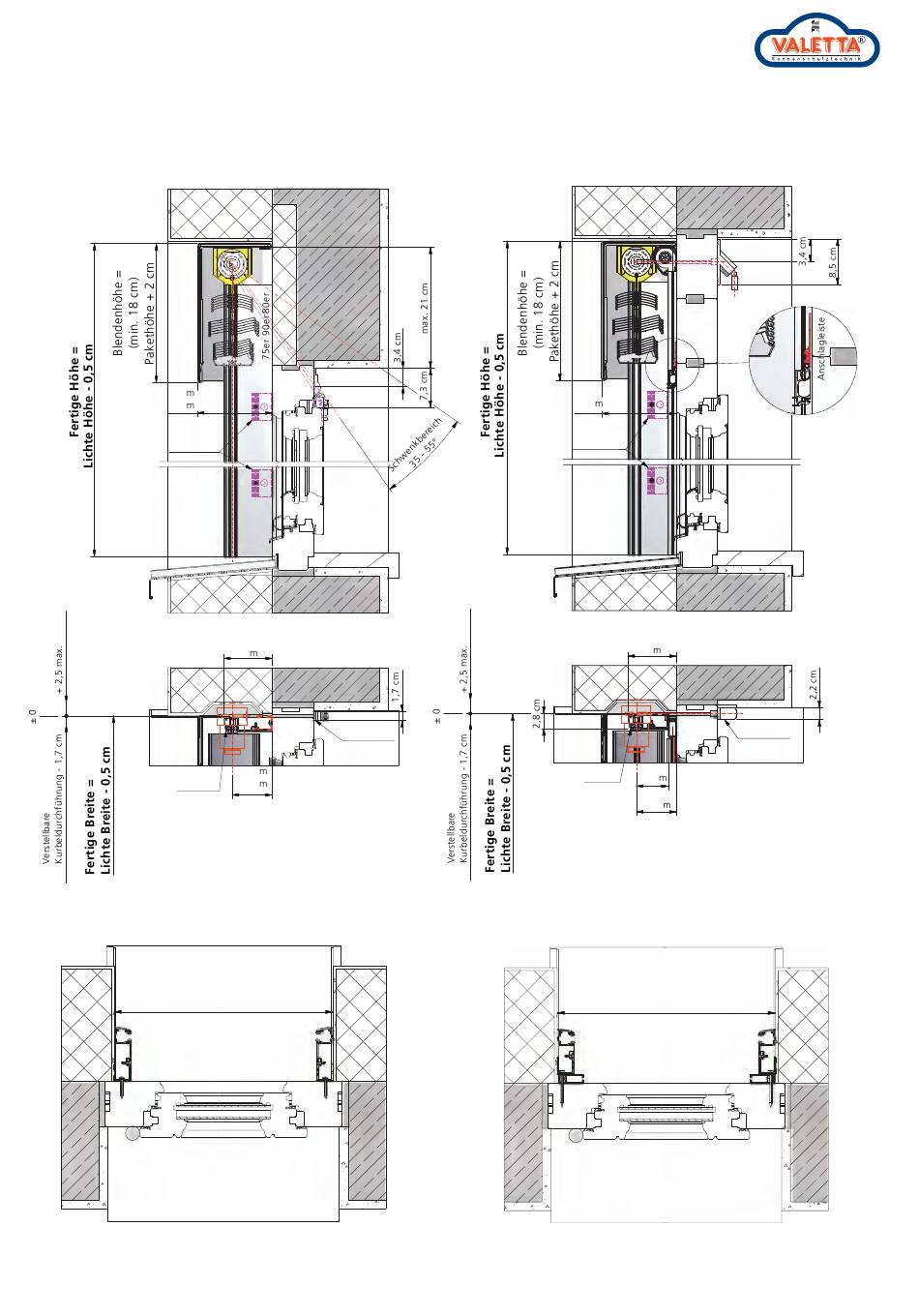

SICHTBLENDE
KURBEL 45º SCHACHT BAUSEITS
14 c
14 cm
(12 c ) (12 cm)
Universalclip
Universalclip
FS Typ F
FS Typ F
FS Typ E
FS Typ E
Bereits verputzte Fassade
(Architekturlichte)
Lichte Breite - 0,5 cm
= Fertige Breite
Mindestblendenhöhe 18 cm!
Technische Änderungen vorbehalten / Stand August 2012
FÜR KLICK-RAFFSYSTEM
Blende bauseits
9 cm
9 c
45º Beschlag
45° Beschlag
-
7,4 c
7,4 cm
-
(5,9 c )
(5,9 cm)
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
KURBEL 90º SCHACHT BAUSEITS
OPTION INSEKTENSCHUTZ mit ISR-USI-NF
Sichtblende-Alu mit ISR-USI-NF
14 cm
14 c
(12 cm)
Universalclip
Universalclip
9 c 9 cm
FS Typ E FS Typ E - 5,9 c
5,9 cm
7,5 cm
7,4 c
Bereits verputzte Fassade
(Architekturlichte)
Lichte Breite - 0,5 cm
= Fertige Breite
90º Beschlag
90° Beschlag
