Valetta RA 65 Montageanleitung Seite 10

KLICK-RAFFSYSTEM BG2

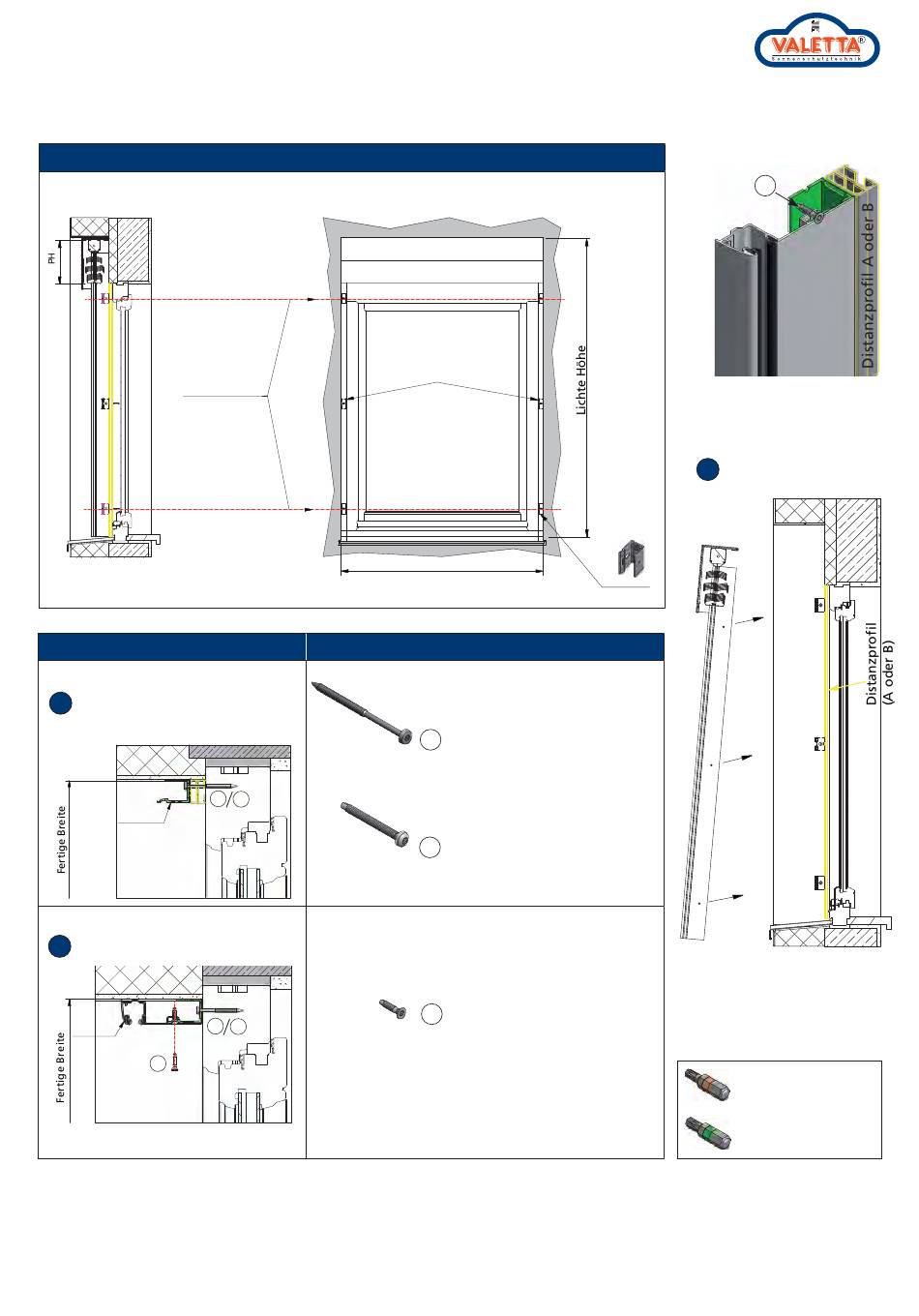

MONTAGEANLEITUNG SICHTBLENDE ❙ SCHACHTEINBAU M. DISTANZPROFIL A/B
OHNE SOFTSCHIENENEINPUTZPROFIL
SCHRITT 1: CLIPPOSITIONIERUNG
Sichtblende
Positionierung des
Universalclip
lt. vorgebohrten
Führungsschienen
SCHRITTFOLGE
SCHRITT 1
Montage Universalclip und Distanz
1A
A (1 cm) oder B (1,9 cm)
Universalclip
SCHRITT 2
Softführungsschiene in
2C
Universalclip verschrauben
A
FS Typ E,F
D
Schritt 2 Fixierung
10 / 12
CLIPPOSITIONIERUNG
ODER
A
B
B
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Zusätzlich Clip
ab Höhe 180 cm
oder ab Breite 180 cm
Lichte Breite
SCHRAUBENSET
HOLZ
A
Assy 3.0 Schraube Ø 4,5x60
Panhead AW20
ALU
Zebra Pias Bohrschraube Ø 4,8x50
B
Linsenkopf AW25
Klem Soft-FS mit U-Clip
Zebra Pias Bohrschraube Ø 3,9x19
D
Senkkopf AW20
Technische Änderungen vorbehalten / Stand August 2012
BG2
D
SCHRITT 2
Jalousiepaket auf
2B
Universalclip klicken
Universalclip
WERKZEUG
Bit AW (Würth) 20
Bit AW (Würth) 25
