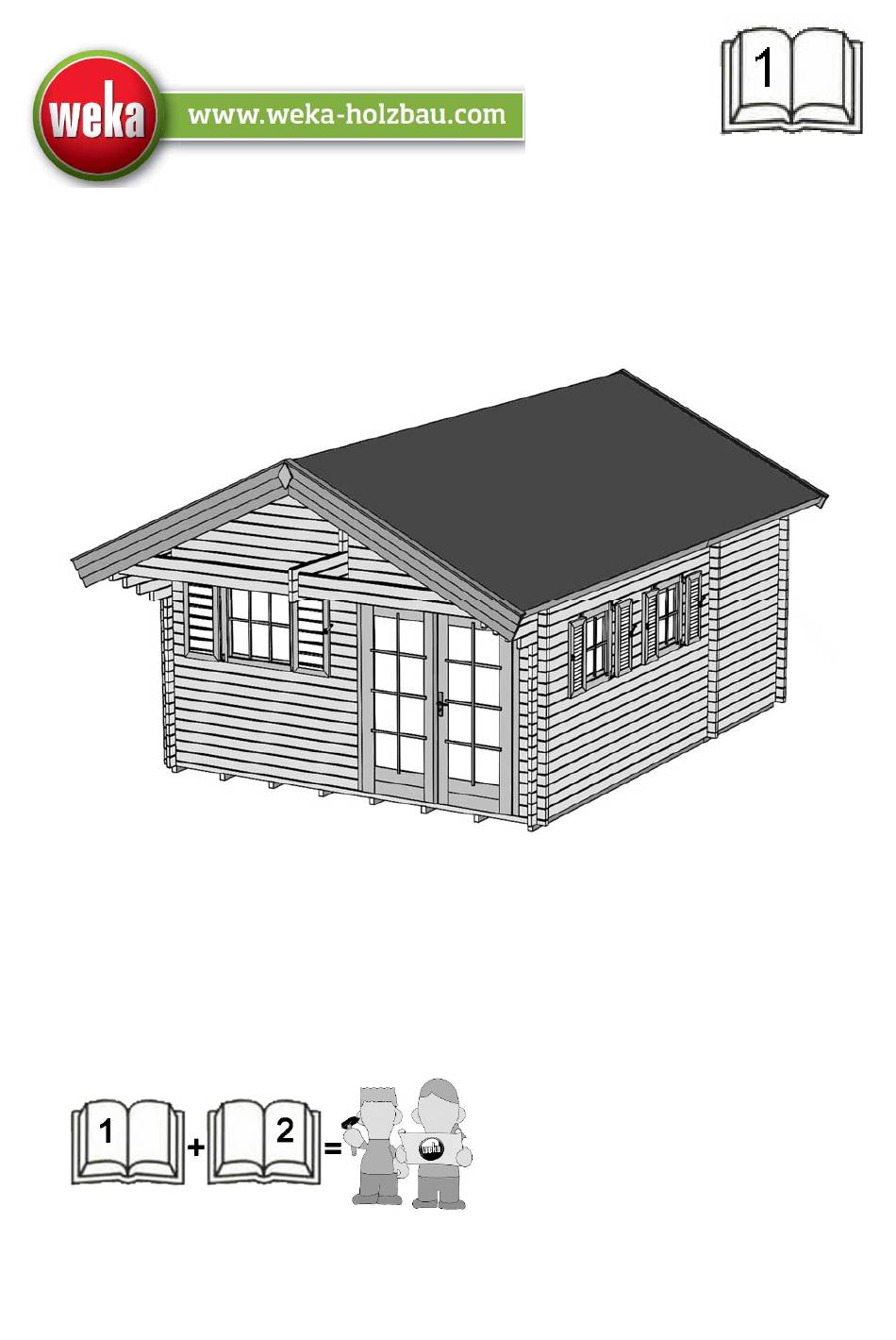

Montageanleitung für BBH „Müritz"
Art.-Nr.: 155.4356.30.00
800.0286.00.02
800.0286.20.02
Stand: 1839

Werbung

loading

Verwandte Anleitungen für Weka Müritz

Inhaltszusammenfassung für Weka Müritz

  • Seite 1 Montageanleitung für BBH „Müritz“ Art.-Nr.: 155.4356.30.00 800.0286.00.02 800.0286.20.02 Stand: 1839...
  • Seite 2 Montageanleitung Stückliste Bild Benennung Abmessung Stück 50 / 70 / 3800 Bodenbalken 50 / 70 / 1800 50 / 70 / 550 Bodenbalken-Lasche 45 / 146 / 2156 Dachpfette 45 / 146 / 4881 18,5 / 96 / 4000 Traufbrett ...
  • Seite 3 Bild Benennung Abmessung Stück 18,5 / 96 / 2900 Traufbrett 40 / 60 / 1715 Auflageholz 18,5 / 121 / 4210 Fußbodenschalung 18,5 / 121 / 2770 Dachschalung  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 4 Bild Benennung Abmessung Stück 910 x 910 Blockhausfenster, 1-flügelig 692 x 795 Blockhausfenster, 1-flügelig 530 x 590 Blockhausfenster, 1-flügelig  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 5 Bild Benennung Abmessung Stück 965 x 1815 Blockhaustür, 1-flügelig 1820 x 2025 Blockhaustür, 2-flügelig Bodenleiste 15 / 25 / 2000  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 6 Bild Benennung Abmessung Stück 18,5 / 121 / 2082 Fußbodenschalung 45 / 96 / 2075 Trageholz 21 / 121 / 1720 Diele, Schlafboden 19,5 / 121 / 812 Fußbodenschalung  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 7 Bild Benennung Abmessung Stück 11 / 58 / 2040 Deckleiste Leiter 18,5 / 146 / 2840 Windfeder 25° 18,5 / 58 / 2840 Windfederabdeckung  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 8 Bild Benennung Abmessung Stück Windfeder 18,5 / 96 / 2840 Hobelbrett 18,5 / 160 / 260 Raute 45 / 60 / 300 Montageholz  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 9 Bild Benennung Abmessung Stück 10 m² Dachpappe 35 / 45 / 990 Deckleiste, außen 35 / 45 / 990 Deckleiste, außen 15 / 25 / 990 Deckleiste, innen  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 10 Bild Benennung Abmessung Stück 35 / 60 / 1850 Deckleiste, außen 15 / 25 / 1850 Deckleiste, innen 18,5 / 45 / 880 Deckleiste, außen 15 / 25 / 710 Deckleiste, innen  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 11 Bild Benennung Abmessung Stück Gewindestange M8 x 2400 Spiralfeder 10 x 30 Lochplattenwinkel 140 / 40 / 40 Schraube 5,0 x 120 Schraube 5,0 x 80 Schraube 4,0 x 40 Schraube 3,5 x 25 Schraube 3,5 x 35 Halbrundkopfschraube 5,0 x 35 Drahtstift 2,2 x 55 2640...
  • Seite 12 Bild Benennung Abmessung Stück Unterlegscheibscheibe 8,4mm Dachpappstift 2,0 x 16 3000 Verbinder, WT-T 6,5 x 130 Schubriegel mit Schließblechpa 50 x 100 Drückergarnitur 120 x 70 Profilzylinder mit 3 Schlüsseln 30 x 35 Fenstergriff Bitumenschindel  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 13 Aufbauübersicht Grundriss  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 14 Wandaufbau  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 15  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 16  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 17 Pos. Bezeichnung Abmessung Zeichn.-Nr.: verpackt in [mm] [Stück] Wandpaket-Nr.: Giebeldreieck, FW 45/1073/4500 B155.01.0002 W1362 Giebeldreieck, ZW 45/1073/4500 B155.01.0003 W1394 Giebeldreieck, RW 45/1073/4500 B155.01.0001 W1423 Wandbohle 45/121/4500 G155.01.0015 Hauspaket Wandbohle 45/121/4500 G155.01.0028 W45-3383 Wandbohle 45/121/773 G155.01.0027 W45-3386 Wandbohle 45/121/760 G155.01.0029 W45-3386 Wandbohle 45/121/2408 G155.11.0025...
  • Seite 18 Fußbodenmontage  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 19  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 20  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 21  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 22 Wandaufbau  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 23  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 24 Schlafboden  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 25 Giebelmontage  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 26  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 27 Dachaufbau  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 28  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 29  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 30  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 31  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 32 Zusatztür Abbildung Abmessung Bemerkung 21 / 67 21/28mm WS 38 / 67 45mm WS 21 / 67 21/28mm WS 38 / 67 45mm WS 21 / 67 21/28mm WS 38 / 67 45mm WS 35 / 45 15 / 25 28 / 45 16 / 30 ...
  • Seite 33 16x 42 16x 42  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 34 Zusatzfenster Abbildung Abmessung Bemerkung 19 / 45 15 / 25  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 35 Blockhaustür, 2-flüglig Abbildung Abmessung Bemerkung 80 / 80 80 / 80 80 / 80 5 / 15 / 1750 15 / 45 19 / 642 / 1418  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 36  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 37  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 38  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 39  Copyright HRB 3662 Techn. Änderungen vorbehalten!
  • Seite 40 Holzbau GmbH, Johannesstr. 16 D-17034 Neubrandenburg Tel.: 0395 42908-0 Fax: 0395 42908-83 EMail: Info@weka-Holzbau.com MA Art.-Nr.: 800.0286.00.02  Copyright HRB 3662 Techn. Änderungen vorbehalten!
