Weka 233.2626.30.10 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Weka Anleitungen
  4. Gartenmöbel
  5. 233.2626.30.10
  6. Montageanleitung

Weka 233.2626.30.10 Montageanleitung

6-eck - pavillon
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

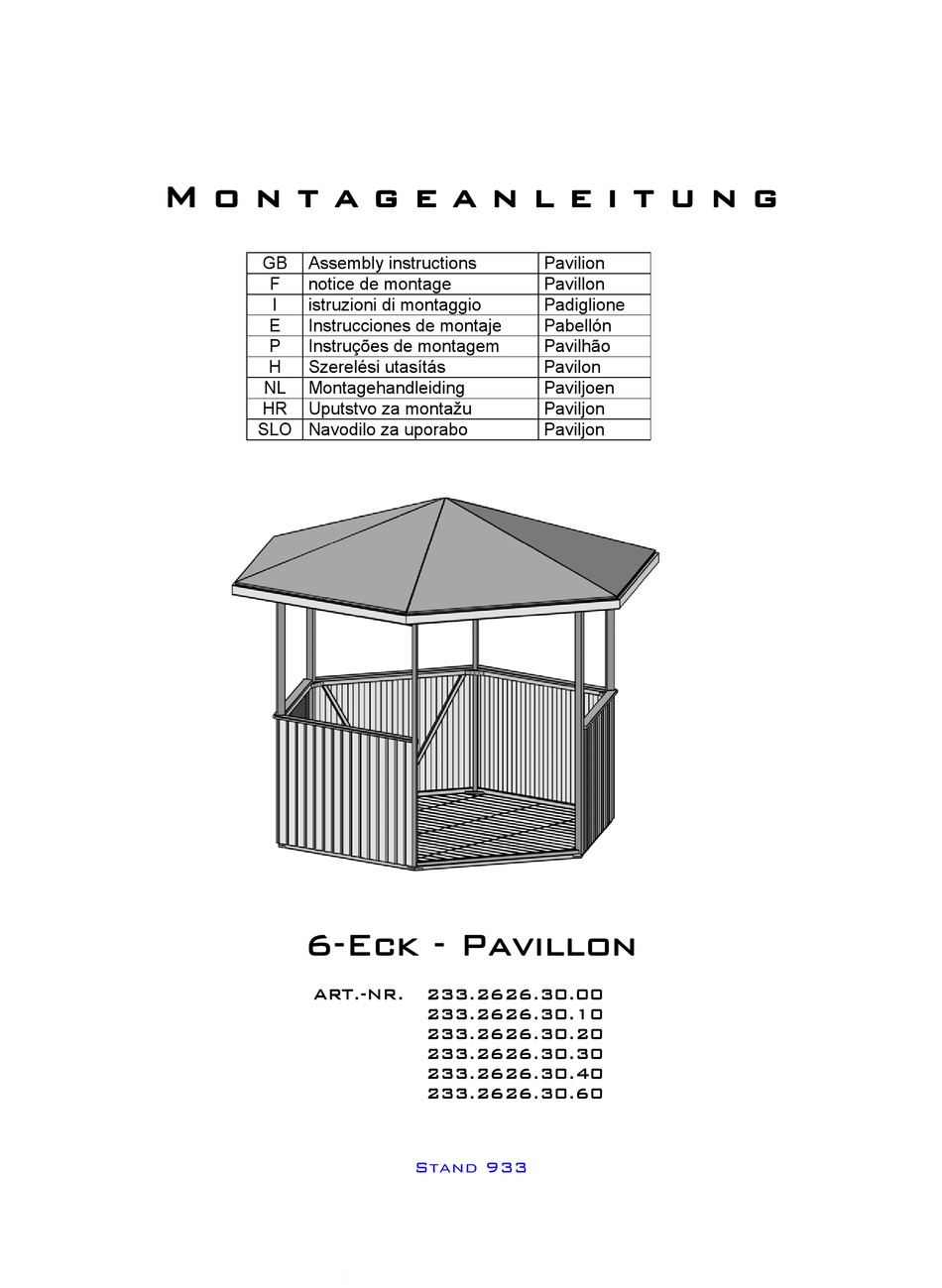

M o n t a g e a n l e i t u n g
GB
Assembly instructions
F
notice de montage
I
istruzioni di montaggio
E
Instrucciones de montaje
P
Instruções de montagem
H
Szerelési utasítás
NL
Montagehandleiding
HR
Uputstvo za montažu
SLO Navodilo za uporabo
6-Eck - Pavillon
ART.-NR.
233.2626.30.00
233.2626.30.10
233.2626.30.20
233.2626.30.30
233.2626.30.40
233.2626.30.60
Stand 933
Pavilion
Pavillon
Padiglione
Pabellón
Pavilhão
Pavilon
Paviljoen
Paviljon
Paviljon

Werbung

loading

Verwandte Anleitungen für Weka 233.2626.30.10

Inhaltszusammenfassung für Weka 233.2626.30.10

  • Seite 1 Pavillon istruzioni di montaggio Padiglione Instrucciones de montaje Pabellón Instruções de montagem Pavilhão Szerelési utasítás Pavilon Montagehandleiding Paviljoen Uputstvo za montažu Paviljon SLO Navodilo za uporabo Paviljon 6-Eck - Pavillon ART.-NR. 233.2626.30.00 233.2626.30.10 233.2626.30.20 233.2626.30.30 233.2626.30.40 233.2626.30.60 Stand 933...
  • Seite 2 - D - Sehr geehrte Kundin, sehr geehrter Kunde, • Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden. • WICHTIG ! Prüfen Sie bitte sofort anhand der Packliste, ob das Produkt vollständig und unbeschädigt bei Ihnen angekommen ist.
  • Seite 3 WERKZEUG Folgendes Werkzeug sollten Sie vor Beginn der Montage zurecht gelegt haben. (Nicht im Lieferumfang enthalten!) Bandmaß Wasserwaage Stift Hammer Bohrmaschine Elektroschrauber Universalmesser Säge © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 4 • IMPORTANT Please use the enclosed packing list to check immediately that your weka product has been delivered complete and intact. • Please do not dispose of the packing list before the guarantee period has expired. This list enables you to check that all the individual parts are present.
  • Seite 5 TOOL You should have the following tools to hand before beginning assembly. Not supplied. Spring tape measure Spirit level Pencil Hammer Drill Electric screwdriver Universal cutter Mitre saw/hand disk saw © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 6 Chère Cliente, cher Client • Lisez entièrement la présente notice avant de procéder à l'assemblage afin d'éviter les erreurs et les dommages. • IMPORTANT ! Veuillez vérifier immédiatement, à l'aide de la liste des pièces, si le produit est arrivé complet et en bon état. •...
  • Seite 7 OUTIL Pour le montage, nous vous recommandons de préparer les outils suivants. N'est pas compris dans la fourniture ! Décamètre à ruban Niveau à bulle Crayon marteau Perceuse visseuse élecktrique couteau universel Scie à denture fine © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca.
  • Seite 8 Egregi clienti, • Prima del montaggio leggete con cura le presenti istruzioni al fine di evitare errori di montaggio o danni. • IMPORTANTE ! Controllate subito con l'ausilio della lista di imballaggio che il prodotto sia stato fornito completo e senza danni. •...
  • Seite 9 UTENSILE Prima di iniziare con il montaggio tenere a portata di mano i seguenti utensili. Non compreso nella fornitura! metro a nastro livella ad acqua Matita martello trapano avvitatore elettrico coltello universale sega fine © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.

  • Seite 10: Apreciado Cliente

    Apreciado cliente: • Lea de principio a fin estas instrucciones de montaje con el objeto de evitar errores o desperfectos. • ¡IMPORTANTE! Compruebe con la lista de embalaje si el producto ha llegado a sus manos completo e intacto. • No elimine la lista de embalaje antes de expirar el periodo de garantía.
  • Seite 11 HERRAMIENTA Antes de emprender el montaje hay que tener a mano las siguientes herramientas. ¡No figura en el suministro! Cinta métrica Nivel de burbuja Lápiz Martillo Taladradora eléctrica Destornillador eléctrico Cuchilla universal Sierra fina © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 12 Estimada(o) Cliente, • Antes de proceder à montagem, leia o presente manual de instruções na íntegra, por forma a evitar erros de montagem ou danos. • IMPORTANTE ! Com base na lista da embalagem, verifique de imediato se o produto está completo e se não apresenta danos.
  • Seite 13 FERRAMENTA Antes de dar início à montagem, deverá ter à mão as seguintes ferramentas. Não faz parte do material a fornecer! Fita métrica com Nivel de bolha de ar Lápis Martelo Berbequim Aparafusadora Lâmina universal Serra fina © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca.
  • Seite 14 - H - Kedves ügyfelünk! • A szerelési hibák vagy meghibásodások elkerülése érdekében felépítés előtt olvassa el végig ezt az útmutatót. • FONTOS! A csomagolási jegyzék alapján azonnal ellenőrizze, hogy a termék hiánytalanul és sérülésmentesen érkezett-e meg Önhöz. • A csomagolási jegyzéket csak a garanciális idő letelte után semmisítse meg. Ez a jegyzék az egyes elemek teljességének ellenőrzésére szolgál, és a vásárlási számlával együtt meg kell őrizni.
  • Seite 15 SZERSZÁM A szerelés megkezdése előtt a következő szerszámokat helyezze készenlétbe: (Nincsenek a szállítási terjedelemben!) mérőszalag vízmérték ceruza kalapács fúrógép elektromos csavarozó univerzális kés fűrész © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.

  • Seite 16: Geachte Klant

    Lees deze handleiding vóór de montage helemaal om montagefouten of beschadigingen te vermijden. ● BELANGRIJK! Controleer direct aan de hand van de paklijst of het product van weka volledig en onbeschadigd bij u is aangekomen. • Vernietig de paklijst pas na afloop van de garantieperiode. Deze lijst is voor de controle op volledigheid van alle onderdelen en moet met de kassabon worden bewaard.
  • Seite 17 Gereedschap Het volgende gereedschap moet u vóór het begin van de montage gereed hebben liggen: (is niet inbegrepen in de levering) meetlint waterpas potlood hamer boormaschine fittingschroevendraaier afbreekmes zaag © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 18 - HR - Štovani kupci, • Prije postavljanja pročitajte kompletno ovo uputstvo, kako bi spriječili greške ili oštećenja prilikom montaže. • VAŽNO ! Molimo provjerite smjesta na osnovu popisa dijelova da li je proizvod stigao do Vas kompletan i neoštećen. •...
  • Seite 19 alat Slijedeći alat bi trebali pripremiti prije početka montaže. mjerna traka Libela olovka čekič bušilica elektro-odvijač univerzalni nož pila © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.

  • Seite 20: Spo‰Tovani Kupec

    • POZOR! S pomočjo ovojnega lista takoj preverite, če se prejeli weka izdelek nepoškodovan in v celoti. • Ovojni list uničite šele po poteku garancijske dobe. Ta list vam bo služil za kontrolo popolnosti posameznih delov in hraniti ga morate skupaj z računom. Morebitne napake se lahko s pomočjo tega lista brez problemov odpravijo.
  • Seite 21 Orodje Pred začetkom montaže si pripravite sledeče orodje. šiviljska mera Vodna tehtnica Svinčnik kladivo vrtalni stroj električni vijačnik univerzalni nož žaga © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 22 Stückliste Lista de peças GB Parts list darabjegyzék liste des pièces onderdelenlijst lista pezzi popis dijelova Lista de piezas SLO lista kosov Stück Abmessung Bild Benennung [mm] Grundrahmen GB Base frame cadre de base intelaiatura di base Marco de base 30 / 55 / 1340 Armação de base alapkeret...
  • Seite 23 Stück Abmessung Bild Benennung [mm] Sparren GB Rafter chevron travetto Cabrio 30 / 55 / 1650 Asna szarufa NL dakspar HR greda na krovu SLO škarnik Strebe GB Strut Entretoise Puntello Puntal 30 / 30 / 900 Travessa támasz NL dwarsverbinding HR potpora SLO opornik Strebe...
  • Seite 24 Stück Abmessung Bild Benennung [mm] Verbindungsstück GB Connecting piece Pièce de liaison Raccordo Pieza de unión 30 / 30 / 81 Peça de união összekötő darab NL verbindingsstuk HR vezni dio SLO spojnica Firstholz GB Ridge timber bois de faîte traversa di colmo Madera caballete 100 / 115 / 100...
  • Seite 25 Stück Abmessung Bild Benennung [mm] Traufbrett GB Fascia board frise asse di gronda Alero 18,5 / 70 / 1680 Tábua de beiral ereszdeszka NL gootlijst HR daska strehe SLO kapna deska Abdeckleiste GB Cover batten Baguette de recouvrement Listello di rivestimento Listón tapajuntas 18,5 / 70 / 1288 Friso da cobertura...
  • Seite 26 Stück Abmessung Bild Benennung [mm] Leiste GB Batten Latte Listello Listón 15 / 45 / 1550 Friso léc NL lijst HR letvica SLO Letev Brüstungselement GB Balustrade element Elément de rambarde Parapetto in vetro Elemento de la baranda 1258 x 920 Elemento do parapeito mellvéd elem NL balustrade-element...
  • Seite 27 Stück Abmessung Bild Benennung [mm] Bodenelement 1 GB Bodenelement 1 Floor element 1 élément de sol 1 elemento del pavimento 1 529 x 1070 Panel del piso 1 Padlóelem 1 NL Vloerelement 1 HR podni element 1 SLO talni element 1 Bodenelement 2 GB Floor element 2 élément de sol 2...
  • Seite 28 Stück Abmessung Bild Benennung [mm] Deckleiste GB Ceiling batten latte de recouvrement listello di copertura Listo tapajuntas 15 / 45 / 1260 Cobrejunta takaróléc NL deklijst HR stropna letvica SLO stropna letev Rankgitter GB trellis Grille Traliccio 1200 x 884 Entramado para enredaderas Ripado növényfelfuttató...
  • Seite 29 Stück Abmessung Bild Benennung [mm] Verbindungsleiste GB Connecting batten latte de liaison listello di collegamento Listón de unión 11 / 58 / 350 Friso de união összekötő léc NL bindlatten HR Letvica za povezivanje SLO povezovalna letev Pfosten, Bank GB Stud, bench poteau, banc montante, panca Poste, banco...
  • Seite 30 Stück Abmessung Bild Benennung [mm] Strebe GB Strut Entretoise Puntello Puntal 30 / 30 / 150 Travessa támasz NL dwarsverbinding HR potpora SLO opornik Rahmen, waagerecht GB Frame cadre telaio bastidor 30 / 55 / 900 Armação keret, vízszintes NL frame, horizontaal HR okviri, vodoravno SLO okvir, vodoraven Rahmen, waagerecht...
  • Seite 31 Stück Abmessung Bild Benennung [mm] Rahmen, waagerecht GB Frame cadre telaio bastidor 30 / 55 / 900 Armação keret, vízszintes NL frame, horizontaal HR okviri, vodoravno SLO okvir, vodoraven Pfosten, Tisch GB Stud, bench poteau, banc montante, panca Poste, banco 30 / 55 / 700 Poste, banco oszlop, asztal...
  • Seite 32 Stück Abmessung Bild Benennung [mm] Schraube GB Screw vite Tornillo 5,0 x 100 Parafuso csavar NL schroef HR vijak SLO vijak Schraube GB Screw vite Tornillo 4,5 x 70 Parafuso csavar NL schroef HR vijak SLO vijak Schraube GB Screw vite Tornillo 4,0 x 60...
  • Seite 33 Stück Abmessung Bild Benennung [mm] Schraube GB Screw vite Tornillo 4,0 x 40 140 140 140 140 140 140 Parafuso csavar NL schroef HR vijak SLO vijak Schraube GB Screw vite Tornillo 3,5 x 35 200 200 200 200 200 200 Parafuso csavar NL schroef...
  • Seite 34 Fundamentplatte GB Foundation plaque de fondation piastra di fondamenta Losa de cimentación Placa de fundação alaplap NL funderingsplaat HR temeljna ploča SLO plošča temelja Schnitt A -A © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 35 Grundrahmen GB Base frame cadre de base intelaiatura di base Marco de base Armação de base alapkeret basiskader HR Osnovni okviri SLO Osnovni okvir Pfosten GB Stud poteau montante Poste Poste oszlop post HR stubovi SLO steber © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca.
  • Seite 36 Wandelemente GB Wall element élément de paroi elemento da parete Panel mural Elemento de parede falelem wandelement HR zidni element SLO Stenski element © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 37 © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 38 Rahmenholz GB Framing timber pièce de cadre legno per telaio Madera para marcos Madeira do caixilho keretfa lijsthout HR okvirno drvo SLO ogredje © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 39 Dachkonstruktion GB Roof assembly montage du toit montaggio del tetto Montaje de la cubierta Montagem do telhado Tetőkonstrukció dakconstructie HR Krovna konstrukcija SLO ostrešje © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 40 Strebe GB Strut Entretoise Puntello Puntal Travessa támasz dwarsverbinding HR potpora SLO opornik © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 41 Abdeckleiste GB Roof plate plaque de couverture piastra del tetto Paneles de cubierta Placa do telhado fedőléc afdeklijst HR pokrivna letvica SLO zaključna letev Strebe GB Strut Entretoise Puntello Puntal Travessa támasz dwarsverbinding HR potpora SLO opornik © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca.
  • Seite 42 Traufbrett GB Fascia board frise asse di gronda Alero Tábua de beiral ereszdeszka gootlijst HR daska strehe SLO kapna deska © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 43 Dachelement GB Roof element élément de toit elemento tetto Panel cubierta Elemento de telhado tetőelem dakelement HR krovni element SLO strešni element © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 44 Dachpappe GB Roof paper carton bitumé cartone catramato Cartón asfáltico Papelão da cobertura fedéllemez asfaltpapier HR krovni karton SLO strešna lepenka © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 45 © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 46 © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 47 Bodenelement GB Floor element élément de sol elemento del pavimento Panel del piso Elemento do soalho padlóelem vloerelement HR podni element SLO talni element © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 48 - 233.2626.30.10 / 233.2626.30.30 / 233.2626.30.40 / 233.2626.30.60 - Windschutz GB wind protection Pare-vent Paravento Paraviento Protecção contra o vento szélvédõ windscherm HR vjetrobran SLO vetrobran © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 49 - 233.2626.30.10 / 233.2626.30.30 / 233.2626.30.40 / 233.2626.30.60 - Rankgitter GB trellis Grille Traliccio Entramado para enredaderas Ripado növényfelfuttató rács NL latwerk HR rešetka za biljke puzavce SLO vitičasta mreža © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 50 - 233.2626.30.10 /233.2626.30.20 / 233.2626.30.60 - Sitzbank GB Bench banquette panca Banco Banco ülőpad NL zitbank HR klupa za sjedenje SLO klop © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 51 - 233.2626.30.10 /233.2626.30.20 / 233.2626.30.60 - Tisch GB Table Table Tavolo Tablero Tampo asztal tafel HR sto SLO miza © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 52 - 233.2626.30.10 /233.2626.30.20 / 233.2626.30.60 - © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 53 - 233.2626.30.10 /233.2626.30.20 / 233.2626.30.60 - © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 54 © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 55 Kennen Sie schon unsere Carports, Terrassenüberdachungen und Gartenlauben? . Carports – Schneelast 125 kp/m² . Satteldach Carport – Schneelast 200 kp/m² Gartenlauben – Terrassenüberdachungen Alle Produkte geprüft! © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.
  • Seite 56 MA Art.-Nr.: 800.0286.07.24 © Copyright HRB 3662 Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße.

Diese Anleitung auch für:

233.2626.30.00233.2626.30.30233.2626.30.40233.2626.30.60233.2626.30.20
