Produktbeschreibung
CerapurModul... mit Schichtladespeicher
Die Warmwasserbereitung erfolgt bei ZBS ...S-3... über
einen im Heizgerät befindlichen zweifach durchströmten
Edelstahl-Plattenwärmetauscher. Durch eine Schichtla-
depumpe wird das kalte Trinkwasser über den Platten-
wärmetauscher geführt und im Gegenstromprinzip vom
Heizwasser auf die eingestellte Temperatur erwärmt.
Das erwärmte Wasser wird von oben nach unten im
Schichtladespeicher eingeschichtet und steht somit
beim Zapfen sofort als Warmwasser zur Verfügung.
Es kommen bei der Warmwasserbereitung drei Tempera-
turfühler (NTC) zum Einsatz:
• Im Sparbetrieb (eco-Taste leuchtet) wird der
Speicherinhalt bis zur Höhe des Temperaturfühlers
NTC 2 aufgeheizt. Er wird nur nachgeladen, wenn eine
größere Warmwassermenge entnommen wird.
• Im Komfortbetrieb wird der Speicherinhalt bis zur
Höhe des Temperaturfühlers NTC 1 ständig auf der
eingestellten Temperatur gehalten.
Durch die Kombination von Heatronic 3 mit den bei-
den Temperaturfühlern ist eine Energieeinsparung
von bis zu 10 % möglich.
• Der NTC 3 ist der Warmwasser-Temperaturfühler am
Plattenwärmetauscher und regelt die Ladetempera-
tur.

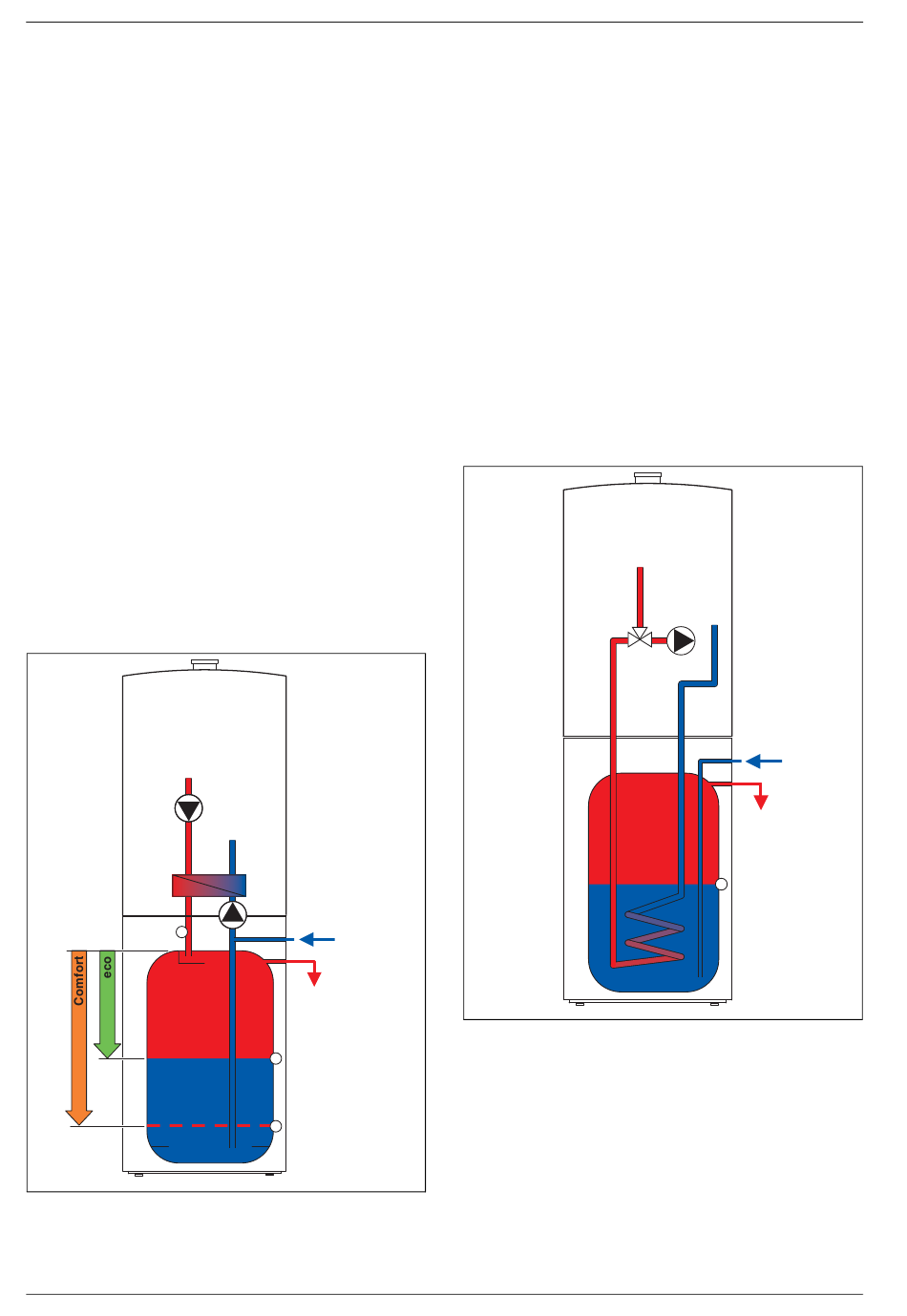

NTC 3
Bild 7
14
NTC 2
NTC 1
6 720 619 116-06.1O
CerapurModul ZBS 22/150-3 MA
Bei der CerapurModul ZBS 22/150-3 MA erfolgt die
Warmwasserbereitung durch einen konventionellen
Rohrwendelspeicher. Dieser ist in Regionen mit stark
kalkhaltigen Wasser (> 20 °dH) besser geeignet.
Die Warmwassertemperatur wird über den NTC am
Warmwasserspeicher geregelt.
Durch Drücken der eco-Taste kann zwischen Sparbe-
trieb und Komfortbetrieb gewählt werden.
• Sparbetrieb
Im Sparbetrieb wechselt das Gerät zwischen Heizbe-
trieb und Speicherbetrieb.
• Komfortbetrieb
Im Komfortbetrieb wird der Speicher ständig auf der
eingestellten Temperatur gehalten. Dadurch wird ein
maximaler Warmwasserkomfort gewährleistet.
Bild 8
NTC
6 720 619 116-07.1O
