Bedienung

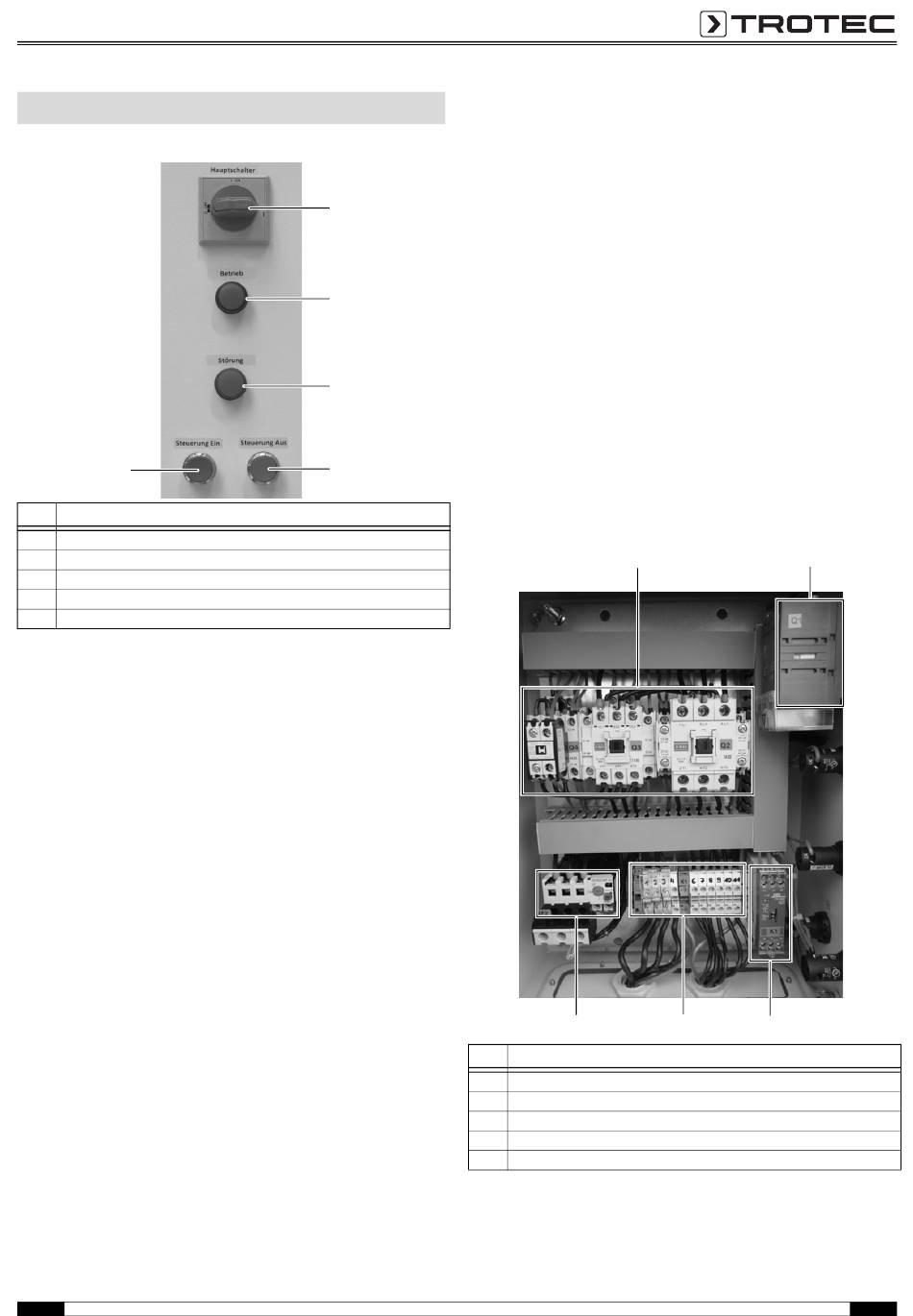

Bedienfeld
13
Nr.
Bezeichnung
9
Hauptschalter
10
Lampe Betrieb
11
Lampe Störung
12
Taster Steuerung Aus
13
Taster Steuerung Ein

Einschalten

1. Drehen Sie den Hauptschalter (9) in Position I.
– Die Steuerung ist aktiviert
– Das Gerät ist betriebsbereit.
2. Prüfen Sie die Drehrichtung des Ventilators!
– Drücken
Sie
dafür
Steuerung Ein (13) und sofort danach den roten Taster
Steuerung Aus (12):
Pfeilrichtung drehen. Beachten Sie die Pfeile außen am
Gehäuse,
nur
dann
Ventilatorbetrieb gegeben!
– Wenn sich der Ventilator entgegen der Pfeilrichtung dreht,
prüfen Sie das Drehfeld direkt am Netzanschlusskasten.
– Bei korrekter Drehrichtung kann das Gerät eingeschaltet
werden.
3. Drücken Sie den Taster Steuerung Ein (13).
– Die Lampe Betrieb (10) leuchtet.
– Der Ventilator läuft im Sternbetrieb im Sanftanlauf an und
schaltet nach kurzer Zeit in den Dreieckbetrieb. Damit
liefert er seine volle Förderleistung für den Dauerbetrieb.
DE
9
10
11
12
kurz
den
grünen
der
Ventilator
muss
ist
der
ordnungsgemäße
Bedienungsanleitung – Radialventilator TFV 900

Ausschalten

1. Drücken Sie den roten Taster Steuerung Aus (12).
– Die Lampe Betrieb (10) geht aus.
– Der Ventilator geht für wenige Sekunden in den
Nachlaufbetrieb und bleibt dann stehen.
Sie können das Gerät aus diesem Betriebszustand jederzeit
wieder einschalten.
Außerbetriebnahme
1. Schalten Sie das Gerät wie zuvor beschrieben aus.
2. Drehen Sie den Hauptschalter (9) nach Stillstand des
Ventilators (Nachlaufbetrieb abwarten!) in Position 0.
3. Ziehen Sie jetzt zuerst den Stecker am Netzanschluss und
trennen Sie erst danach die Steckverbindung direkt am
Gerät.
Netzanschlusskasten
Im
Netzanschlusskasten
Komponenten:
Taster
sich
in
Nr.
Bezeichnung
14
Umschaltschütze Q3
15
Hauptschalter Q1
16
Stern-Dreieck-Umschalter für Sanftlauf K1
17
Anschlussklemmen 1...11
18
Motorschutzschalter F2 mit blauem Reset-Taster
befinden
14
18
17
sich
die
folgenden
15
16
5
