- Seite 1 TFV 900 BEDIENUNGSANLEITUNG RADIALVENTILATOR...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Bedienungsanleitung Der Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt Symbole erstellt. Trotec übernimmt keinerlei Haftung für etwaige Fehler Gefahr durch elektrischen Strom! oder Auslassungen. Weist auf Gefahren durch elektrischen Strom hin, die zu ©... -
Seite 4: Sicherheit
Bestimmungswidrige Verwendung Sicherheit Der Radialventilator TFV 900 ist nicht geeignet für das Aufstellen Lesen Sie diese Bedienungsanleitung vor der Verwendung in Flüssigkeiten oder auf überfluteten oder morastigen des Gerätes sorgfältig durch und bewahren Sie sie stets Untergründen. Das Gerät darf nicht für die Förderung anderer griffbereit auf! Medien außer atmosphärischer Luft, wie z. -
Seite 5: Informationen Über Das Gerät

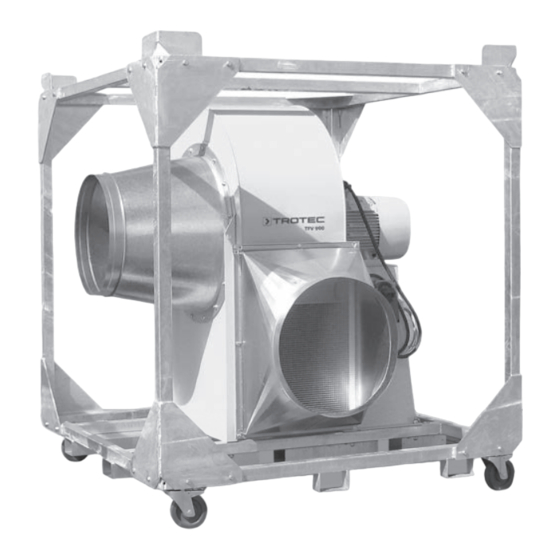

Netzanschluss an. Informationen über das Gerät Nr. Bezeichnung Gerätebeschreibung Rahmengestell (optional) Der Hochdruck-Radialventilator TFV 900 fördert bis zu Kranhebeecken (Option Rahmengestell) 25.000 m³/h Luft auch auf langen Schlauchstrecken mit hohen Motor Gegendrücken. Frei ausblasend erreicht das Gerät Werte von bis... -
Seite 6: Transport Und Lagerung
Beachten Sie Folgendes vor dem Transport mit den Rollen: • Vergleichen Sie die Werte des Netzanschlusses mit den Vorsicht! technischen Daten des TFV 900. Beachten Sie den Es besteht Verletzungsgefahr durch Stolpern. Stellen Anlaufstrom des Gerätes, die vorgeschaltete Sicherung muss Sie sicher, dass sich keine Personen in der Nähe... -
Seite 7: Bedienung
– Der Ventilator läuft im Sternbetrieb im Sanftanlauf an und Umschaltschütze Q3 schaltet nach kurzer Zeit in den Dreieckbetrieb. Damit Hauptschalter Q1 liefert er seine volle Förderleistung für den Dauerbetrieb. Stern-Dreieck-Umschalter für Sanftlauf K1 Anschlussklemmen 1...11 Motorschutzschalter F2 mit blauem Reset-Taster Bedienungsanleitung – Radialventilator TFV 900... -
Seite 8: Fehler Und Störungen
Fehler und Störungen Wartung Das Gerät wurde während der Produktion mehrfach auf Trotec Radialventilatoren sind für lange Betriebszeiten mit einwandfreie Funktion geprüft. Sollten dennoch minimalem Wartungsaufwand konzipiert. Für einen sicheren Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach Betrieb des Gerätes ist es erforderlich, alle eingebauten folgender Auflistung: Komponenten spätestens nach 6 Monaten oder alle 4.000... -
Seite 9: Technischer Anhang
- ohne Rahmengestell 450 kg - mit Option Rahmengestell 920 kg Abmessungen (Höhe x Breite x Tiefe) - ohne Rahmengestell 1650 x 1200 x 1770 (mm) - mit Option Rahmengestell 2200 x 1950 x 1900 (mm) Schaltbild Bedienungsanleitung – Radialventilator TFV 900... -
Seite 10: Ersatzteilliste
SP-Taster grün TFV 900 7130000093 SP-Luftausblasstutzen d=600mm 7230000005 SP-Schütz Steuerung TFV 900 7140000122 SP-Rad TFV900 7600000245 SP-Umschalter YD K1 TFV 900 7140000120 SP-Luftansaugstutzen TFV 900 d=630mm 7230000003 SP-Klemmen TFV 900 7214000009 SP-Luftansaugstutzen TFV 900 d=600mm 7230000004 SP-Schalter Motorschutzschalter F2 TFV 900... -
Seite 11: Eg-Konformitätserklärung
EN 60204-1:2006 EN 50081-2 Hersteller und Bevollmächtigter der technischen Unterlagen: Trotec GmbH & Co. KG · Grebbener Straße 7 · D-52525 Heinsberg Telefon: +49 2452 962-400 · Fax: +49 2452 962-200 · E-Mail: info@trotec.com Geschäftsführer: Detlef von der Lieck Heinsberg, den 13. August 2009... - Seite 12 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info @ trotec.com www.trotec.com...
