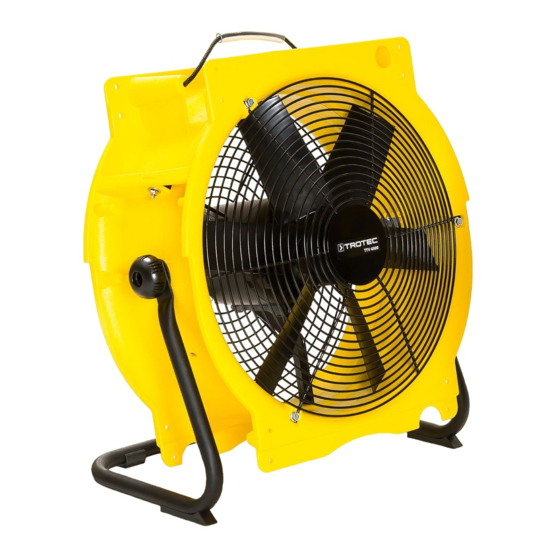

Trotec TTV 4500 Originalbetriebsanleitung
Axialventilator
Vorschau ausblenden
Andere Handbücher für TTV 4500:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Originalbetriebsanleitung (13 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trotec TTV 4500
Inhaltszusammenfassung für Trotec TTV 4500
- Seite 1 TTV 4500 / TTV 4500 HP / TTV 7000 ORIGINALBETRIEBSANLEITUNG AXIALVENTILATOR...
-
Seite 2: Inhaltsverzeichnis
Folge haben kann. Hinweis Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 3: Sicherheit
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss! Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 4: Vernünftigerweise Vorhersehbare Fehlanwendung
Stellen Sie vor dem Einschalten des Gerätes sicher, dass sich keine losen Teile (Kleidungsstücke, Haare etc.) in der Nähe von Lufteinlass und Luftauslass befinden! Vorsicht Halten Sie mindestens 3 m Abstand vom Gerät von der Ansaugseite! Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 5: Gerätedarstellung
• Es sind bis zu 3 Geräte übereinander stapelbar. Info Nehmen Sie gestapelte Geräte nicht in Betrieb. Im Bezeichnung gestapelten Zustand ist keine effiziente Nutzung möglich. Luftauslass Standfuß (feststellbar) Netzkabel mit Schuko-Stecker Feststellschraube Gehäuse Transportschlaufe Stufenschalter Ventilationsstufe Kondensatstopfen Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 6: Montage Und Inbetriebnahme
Sie es beim Abwickeln nicht. Montage Standfuß montieren 1. Befestigen Sie den Standfuß, die Feststellschrauben und die Unterlegscheiben wie in der Abbildung dargestellt. 2. Prüfen Sie den Standfuß auf einen festen Sitz. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 7: Bedienung
3. Reinigen Sie das Gerät gemäß Kapitel Wartung. • Stellen Sie sicher, dass Kabelverlängerungen vollständig 4. Lagern Sie das Gerät gemäß Kapitel Lagerung. aus- bzw. abgerollt sind. • Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 8: Nachbestellbares Zubehör
Sie die Ventilatorblätter bzw. die Gebläseeinheit gemäß dem Kapitel Wartung. • Ventilatorblätter sind evtl. beschädigt. Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 9: Wartung
• Benutzen Sie Druckluft, um Teilchen, Fussel, Schmutz und Staub vom Motor, Gebläserad und Schutzgitter zu entfernen. Verwenden Sie unter keinen Umständen einen Hochdruckreiniger, um das Gebläse zu reinigen. • Das Gerät ist ansonsten wartungsfrei. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 10: Technischer Anhang
Gegenständen oben (A): 0,5 m 0,5 m 0,5 m hinten / Ansaugseite (B): 3,0 m 3,0 m 3,0 m seitlich (C): 0,5 m 0,5 m 0,5 m vorne (D): 0,5 m 0,5 m 0,5 m Gewicht 13 kg 13,5 kg 15 kg Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... - Seite 11 Schaltplan TTV 4500 / TTV 4500 HP / TTV 7000 Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
- Seite 12 Explosionszeichnung TTV 4500 / TTV 4500 HP Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Anleitung verwendeten Positionsnummern der Bauteile. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
- Seite 13 7310001154 Safety grid airoutlet 7242000639 15 Tube feet TTV 4500 7240000937 TTV 4500 Fixing knob TTV-series 7310000710 16 Condense plug 7300001248 Condensator 5uF motor 7140000563 TTV 4500 HP Condensator 4uF motor 7140000564 TTV 4500 Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
- Seite 14 Explosionszeichnung TTV 7000 Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Anleitung verwendeten Positionsnummern der Bauteile. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
- Seite 15 7310000938 (Motor) 02 Wire guard motor side 7242000645 07 Frame 7240000939 03 Motor 7110000156 08 Controller (under cap) 04 Bracket 10 Condense plug 7300001248 05 Impeller 7310000633 *) Auf Anfrage Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
-
Seite 16: Entsorgung
Telefon: +49 2452 962-400 TTV 7000 E-Mail: info@trotec.de Produkttyp: Axialventilator 2023 Baujahr ab: Ort und Datum der Ausstellung: Einschlägige EU-Richtlinien: Heinsberg, den 03.08.2023 • 2011/65/EU • 2012/19/EU • 2014/30/EU Joachim Ludwig, Geschäftsführer Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... - Seite 17 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
