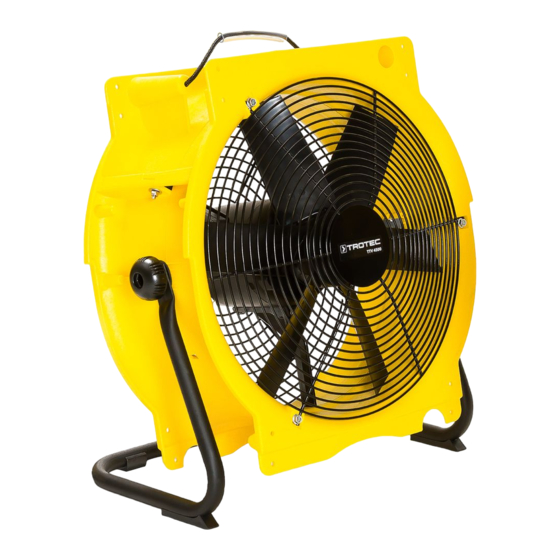

Trotec TTV 4500 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für TTV 4500:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Originalbetriebsanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trotec TTV 4500
Inhaltszusammenfassung für Trotec TTV 4500
- Seite 1 TTV 4500 / TTV 4500 HP / TTV 7000 ORIGINALBETRIEBSANLEITUNG AXIALVENTILATOR...
-
Seite 2: Inhaltsverzeichnis
Folge haben kann. Hinweis Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden), aber nicht auf Gefährdungen hin. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 3: Sicherheit
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss! Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 4: Bestimmungswidrige Verwendung
Informationen über das Gerät gelesen und verstanden haben. Gerätebeschreibung Restgefahren Der Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000 ist für Warnung vor elektrischer Spannung einen hohen Luftvolumenstrom ausgelegt, der TTV 4500 HP Arbeiten an elektrischen Bauteilen dürfen nur von außerdem noch für einen ausgeprägt hohen Luftdruck auch bei... -
Seite 5: Gerätedarstellung
2. Entfernen Sie die Verpackung vollständig vom Gerät. Kondensatstopfen 3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... - Seite 6 • Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind. • Stellen Sie sicher, dass Kabelverlängerungen vollständig aus- bzw. abgerollt sind. • Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
-
Seite 7: Bedienung
Das Gebläse läuft nur kurz und schaltet sich dann wieder • Sehen Sie nach, ob das Schutzgitter am Lufteinlass blockiert ist. Entfernen Sie ggf. Fremdkörper. • Ggf. ist das Motorlager beschädigt. Kontaktieren Sie den Kundenservice. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 8: Wartung
Gerät wieder ein. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec. Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... -
Seite 9: Technischer Anhang
Gegenständen oben (A): 0,5 m 0,5 m 0,5 m hinten / Ansaugseite (B): 3,0 m 3,0 m 3,0 m seitlich (C): 0,5 m 0,5 m 0,5 m vorne (D): 0,5 m 0,5 m 0,5 m Gewicht 14,5 kg 15,5 kg 18,5 kg Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000... - Seite 10 7140000357 motor 4E40 TTV4500 7110000635 connector assembly kit TTV-series 7320001271 switch TTV4500 7130000628 rubber washer TTV 4500 7330001155 plastic washer TTV 4500 7310001154 tube feet TTV4500 7240000937 condense plug 7300001248 Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
- Seite 11 7242000646 Wire guard motor side 7242000645 Motor 7110000637 Bracket Impeller 7310000633 Housing (set, 2 pieces) 7310000939 (Ventilator) + 7310000938 (Motor) Frame 7240000939 Controller (under cap) Condense plug 7300001248 *) Auf Anfrage Axialventilator TTV 4500 / TTV 4500 HP / TTV 7000...
-
Seite 12: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Anhang II Teil 1 Abschnitt A Adressen erhalten Sie von Ihrer Stadt- bzw. Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die Kommunalverwaltung. Sie können sich auch auf unserer nachfolgend bezeichnete Maschine entwickelt, konstruiert und Webseite www.trotec24.com über weitere, von uns geschaffene gefertigt wurde in Übereinstimmung mit den Anforderungen der... - Seite 13 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
