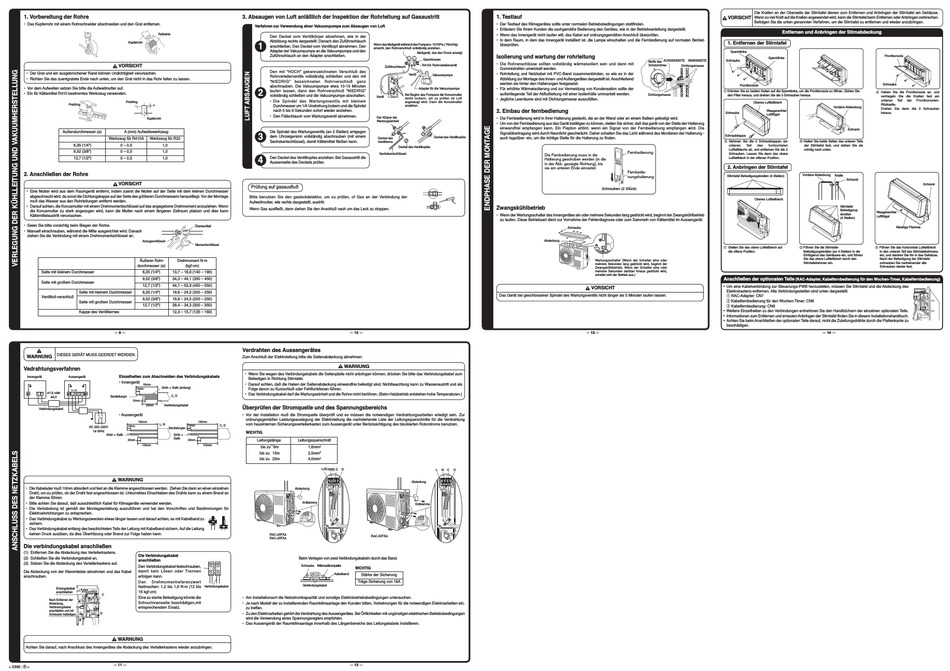

Hitachi RAF-25PXA Installationsanleitung Seite 2

1. Vorbereitung der Rohre
• Das Kupferrohr mit einem Rohrschneider abschneiden und den Grat entfernen.
Reibahle
Kupferrohr
VORSICHT
• Der Grat und ein ausgebrochener Rand können Undichtigkeit verursachen.
• Richten Sie das zuentgratete Ende nach unten, um den Grat nicht in das Rohr fallen zu lassen.
• Vor dem Aufweiten setzen Sie bitte die Aufweitmutter auf.
• Ein für Kältemittel R410 bestimmtes Werkzeug verwenden.
Preßring
Preßring
A
Kupferrohr
Außendurchmesser (ø) A (mm) Aufweitewerkzeug
Werkzeug für R410A Werkzeug für R22
6,35 (1/4") 0 – 0,5 1,0
9,52 (3/8") 0 – 0,5 1,0
12,7 (1/2") 0 – 0,5 1,0
2. Anschließen der Rohre
VORSICHT
• Eine Mutter wird aus dem Raumgerät entfernt, indem zuerst die Mutter auf der Seite mit dem kleinen Durchmesser
abgeschraubt wird, da sonst die Dichtungskappe auf der Seite des größeren Durchmessers herausfliegt. Vor der Montage
muß das Wasser aus den Rohrleitungen entfernt werden.
• Darauf achten, die Konusmutter mit einem Drehmomentschlüssel auf das angegebene Drehmoment anzuziehen. Wenn
die Konusmutter zu stark angezogen wird, kann die Mutter nach einem längeren Zeitraum platzen und dies kann
Kältemittelaustritt verursachen.
• Seien Sie bitte vorsichtig beim Biegen der Rohre.
• Manuell einschrauben, während die Mitte ausgerichtet wird. Danach
ziehen Sie die Verbindung mit einem Drehmomentschlüssel an.
Anzugsschlüssel
Äußerer Rohr- Drehmoment N·m
durchmesser (ø) (kgf·cm)
Seite mit kleinem Durchmesser 6,35 (1/4") 13,7 – 18,6 (140 – 190)
9,52 (3/8") 34,3 – 44,1 (350 – 450)
Seite mit großem Durchmesser
12,7 (1/2") 44,1 – 53,9 (450 – 550)
Seite mit kleinem Durchmesser 6,35 (1/4") 19,6 – 24,5 (200 – 250)
Ventilkof-verschluß
9,52 (3/8") 19,6 – 24,5 (200 – 250)
Seite mit großem Durchmesser
12,7 (1/2") 29,4 – 34,3 (300 – 350)
Kappe des Ventilkernes 12,3 – 15,7 (125 – 160)
— — 9 9 — —
DIESES GERÄT MUSS GEERDET WERDEN.
WARNUNG
Vedrahtungsverfahren
Einzelheiten zum Abschneiden des Verbindungskabels
Innengerät Aussengerät
• Innengerät
50mm
Grün + Gelb (erdung)
10mm
ø1,6 oder
Bandleitungen C, D
ø2,0
10mm
25mm Verbindungskabel
Verbindungskabel
• Aussengerät
160mm
L, N
10mm 10mm
AC 220–230V
Bandleitungen
1ø 50Hz
Grün + Gelb Grün +
Gelb
20mm 20mm
100mm
WARNUNG
• Die Kabelader muß 10mm abisoliert und fest an die Klemme angeschlossen werden. Ziehen Sie dann an einen einzelnen
Draht, um zu prüfen, ob der Draht fest angeschlossen ist. Unkorrektes Einschieben des Drahts kann zu einem Brand an
der Klemme führen.
• Bitte achten Sie darauf, daß ausschließlich Kabel für Klimageräte verwendet werden.
• Die Verkabelung ist gemäß der Montageanleitung auszuführen und hat den Vorschriften und Bestimmungen für
Elektroeinrichtungen zu entsprechen.
• Das Verbindungskabel zu Wartungszwecken etwas länger lassen und darauf achten, es mit Kabelband zu
sichern.
• Das Verbindungskabel entlang des beschichteten Teils der Leitung mit Kabelband sichern. Auf die Leitung
keinen Druck ausüben, da dies Überhitzung oder Brand zur Folge haben kann.
Die verbindungskabel anschließen
(1) Entfernen Sie die Abdeckung des Verteilerkastens.
Die Verbindungskabel
(2) Schließen Sie die Verbindungskabel an.
anschließen
(3) Setzen Sie die Abdeckung des Verteilerkastens auf.
Den Verbindungskabel festschrauben,
damit kein Lösen oder Trennen
Die Abdeckung von der Klemmleiste abnehmen und das Kabel
anschrauben. erfolgen kann.
Den Drehmomentreferenzwert
festmachen: 1,2 bis 1,6 N·m (12 bis
Erdungskabel
16 kgf·cm)
anschließen
C
Eine zu starke Befestigung könnte die
Nach Entfernen der
Schnurinnenseite beschädigen,mit
Abdeckung,
Verbindungskabel entsprechendem Ersatz.
anschließen und mit
D
Schrauben befestigen.
WARNUNG
Achten Sie darauf, nach Anschluss des Innengerätes die Abdeckung des Verteilerkastens wieder anzubringen.
— — 11 11 — —
< S819 : A > B
< S886 : >
3. Absaugen von Luft anläßlich der Inspektion der Rohrleitung auf Gasaustritt
Verfahren zur Verwendung einer Vakuumpumpe zum Absaugen von Luft
Den Deckel vom Ventilkörper abnehmen, wie in der
Abbildung rechts dargestellt. Danach den Zuführschlauch
1
Wenn das Meßgerät während des Pumpens -101KPa (-76cmHg)
anschließen. Den Deckel vom Ventilkopf abnehmen. Den
erreicht, den Rohrverschluß vollständig anziehen.
Adapter der Vakuumpumpe an die Vakuumpumpe und den
Zuführschlauch an den Adapter anschließen.
Den mit "HOCH" gekennzeichneten Verschluß des
Rohrverteilerventils vollständig schließen und den mit
"NIEDRIG" bezeichneten Rohrverschluß ganz
abschrauben. Die Vakuumpumpe etwa 10-15 Minuten
2
laufen lassen, dann den Rohrverschluß "NIEDRIG"
vollständig schließen und die Vakuumpumpe abschalten.
• Die Spindel des Wartungsventils mit kleinem
Durchmesser um 1/4 Umdrehung lockern und die Spindel
nach 5 bis 6 Sekunden sofort wieder anziehen.
• Den Füllschlauch vom Wartungsventil abnehmen.
Die Spindel des Wartungsventils (an 2 Stellen) entgegen
3
dem Uhrzeigersinn vollständig abschrauben (mit einem
Sechskantschlüssel), damit Kältemittel fließen kann.
4 Den Deckel des Ventilkopfes anziehen. Bei Gasaustritt die
Aussenseite des Deckels prüfen.
Prüfung auf gasausfluß
Bitte benutzen Sie den gasleckdetektor, um zu prüfen, of Gas an der Verbindung der
Aufweitmutter, wie rechts dargestellt, austritt.
Wenn Gas ausfließt, dann ziehen Sie den Anschluß nach um das Leck zu stoppen.
Überwurfteil
Momentschlüssel
— — 10 10 — —
Verdrahten des Aussengerätes
Zum Anschluß der Elektroleitung bitte die Seitenabdeckung abnehmen.
WARNUNG
• Wenn Sie wegen des Verbindungskabels die Seitenplatte nicht anbringen können, drücken Sie bitte das Verbindungskabel zum
Befestigen in Richtung Stirntafel.
• Darauf achten, daß die Haken der Seitenabdeckung einwandfrei befestigt sind. Nichtbeachtung kann zu Wasseraustritt und als
Folge davon zu Kurzschluß oder Fehlfunktionen führen.
• Das Verbindungskabel darf die Wartungseinheit und die Rohre nicht berühren. (Beim Heizbetrieb entstehen hohe Temperaturen.)
Überprüfen der Stromquelle und des Spannungsbereichs
• Vor der Installation muß die Stromquelle überprüft und es müssen die notwendigen Verdrahtungsarbeiten erledigt sein. Zur
ordnungsgemäßen Leistungsauslegung der Elektroleitung die nachstehende Liste der Leitungsquerschnitte für die Verdrahtung
160mm
vom hausinternen Sicherungsverteilerkasten zum Aussengerät unter Berücksichtigung des blockierten Rotorstroms benutzen.
C, D
WICHTIG
Leitungslänge Leitungsquerschnitt
100mm
bis zu 6m 1,6mm 2
bis zu 15m 2,5mm 2
bis zu 25m 4,0mm 2
L(A) N(B) C D
Abdeckung
Erdklemme
RAC-25FXA RAC-25FX8 RAC-50FX8
RAC-50FXA
RAC-35FXA RAC-35FX8
Beim Verlegen von zwei Verbindungskabeln durch das Band.
Schraube Wärmedämmplatte
WICHTIG
Kabelband
Stärke der Sicherung
Träge Sicherung von 16A
Verbindungskabel
Verbindungskabel
Am Installationsort die Netzstromkapazität und sonstige Elektrobetriebsbedingungen untersuchen.
•
• Je nach Modell der zu installierenden Raumklimaanlage den Kunden bitten, Vorkehrungen für die notwendigen Elektroarbeiten etc.
zu treffen.
• Zu den Elektroarbeiten gehört die Verdrahtung des Aussengerätes. Bei Örtlichkeiten mit ungünstigen elektrischen Betriebsbedingungen
wird die Verwendung eines Spannungsreglers empfohlen.
• Das Aussengerät der Raumklimaanlage innerhalb des Längenbereichs des Leitungskabels installieren.
— — 12 12 — —
1. Testlauf
• Der Testlauf des Klimagerätes sollte unter normalen Betriebsbedingungen stattfinden.
• Erläutern Sie Ihrem Kunden die sachgemäße Bedienung des Gerätes, wie in der Betriebsanleitung dargestellt.
• Wenn das Innengerät nicht laufen will, das Kabel auf ordnungsgemäßen Anschluß überprüfen.
• In dem Raum, in dem das Innengerät installiert ist, die Lampe einschalten und die Fernbedienung auf normalen Betrieb
überprüfen.
Meßgerät, das den Druck anzeigt
Isolierung und wartung der rohrleitung
Geschlossen
• Die Rohranschlüsse sollten vollständig wärmeisoliert sein und dann mit
R410A Rohrverteilerventil
Zuführschlauch
Gummistreifen umwickelt werden.
• Rohrleitung und Netzkabel mit PVC-Band zusammenbinden, so wie es in der
Ventil Vakuumpumpe
Abbildung zur Montage des Innen- und Außengerätes dargestellt ist. Anschließend
werden sie hinter den Halterungen festgesetzt.
Adapter für die Vakuumpumpe • Für erhöhte Wärmeisolierung und zur Vermeidung von Kondensation sollte der
außenliegende Teil der Abflußleitung mit einer Isolierhülle ummantelt werden.
Bei Beginn des Pumpens die Konusmutter
Ventil
leicht lockern, um zu prüfen ob Luft
• Jegliche Leerräume sind mit Dichtungsmasse auszufüllen.
angesaugt wird. Dann die Konusmutter
anziehen.
2. Einbau der fernbedienung
Der Körper der • Die Fernbedienung wird in ihrer Halterung gesteckt, die an der Wand oder an einem Balken gefestigt wird.
Wartungseinheit
• Um von der Fernbedienung aus das Gerät betätigen zu können, stellen Sie sicher, daß das gerät von der Stelle der Halterung
einwandfrei empfangen kann. Ein Piepton ertönt, wenn ein Signal von der Fernbedienung empfangen wird. Die
Signalübertragung wird durch Neonlicht geschwächt. Daher schalten Sie das Licht während des Montieren der Halterung -
Deckel des Ventilkopfes auch tagsüber- ein, um die richtige Stelle für die Halterung zu finden.
Deckel des
Ventilkerns
Deckel des Ventilkopfes
Die Fernbedienung muß am unteren Teil der Halterung festhaken. Führen
Sechskantschlüssel
Sie festhaken. Führen Sie die in der Abbildung gezeigte Richtung ein. Die Fernbedienung muss in die
Halterung geschoben werden (in die
in der Abb. gezeigte Richtung), bis
sie am unteren Ende einrastet.
Zwangskühlbetrieb
• Wenn der Wartungsschalter des Innengerätes ein oder mehrere Sekunden lang gedrückt wird, beginnt der Zwangskühlbetrieb
zu laufen. Diese Betriebsart dient zur Vornahme der Fehlerdiagnose oder zum Sammeln von Kältemittel im Aussengerät.
Abdeckung
Das Gerät bei geschlossener Spindel des Wartungsventils nicht länger als 5 Minuten laufen lassen.
Abdeckung
Erdklemme
VORSICHT
1. Entfernen der Stirntafel
Sperrklinke
AUSSENSEITE INNENSEITE Schraube
Muffe des
Schutzrohres Dichtungsmasse
Frontkonsole
1 Drücken Sie an beiden Seiten auf die Sperrklinke, um die Frontkonsole zu öffnen. Ziehen Sie
Dichtungsmasse
den Filter heraus, und drehen Sie die 3 Schrauben heraus.
Schraube
Schraubkappe
3 Nehmen Sie die 2 Schraubkappen am
unteren Teil
Luftleitblechs ab, und entfernen Sie die 2
Fernbedienung
Schrauben. Lassen Sie dann das obere
Luftleitblech in der offenen Position.
2. Anbringen der Stirntafel
Schraube (2 Stück)
Fernbedie-
nungshalterung Stirntafel Befestigungskrallen (4 Stellen)
Halter für Fernbedienung
Schrauben (2 Stück)
Fernbedienung
Schraube
1 Stellen Sie das obere Luftleitblech auf
die offene Position.
Wartungsschalter (Wenn der Schalter eine oder
mehrere Sekunden lang gedrückt wird, beginnt der
Zwangskühlbetrieb. Wenn der Schalter eine oder
mehrere Sekunden darüber hinaus gedrückt wird,
schaltet sich der Betrieb aus.)
Anschließen der optionalen Teile
• Um eine Kabelverbindung zur Steuerungs-PWB herzustellen, müssen Sie Stirntafel und die Abdeckung des
VORSICHT
Elektrokastens entfernen. Alle Verbindungsstellen sind unten dargestellt.
1 RAC-Adapter: CN7
2 Kabelfernbedienung für den Wochen-Timer: CN9
3 Kabelfernbedienung: CN9
• Weitere Einzelheiten zu den Verbindungen entnehmen Sie den Handbüchern der einzelnen optionalen Teile.
• Informationen zum Entfernen und erneuten Anbringen der Stirntafel finden Sie in diesem Installationshandbuch.
• Achten Sie beim Anschließen der optionalen Teile darauf, nicht die Zuleitungsdrähte durch die Plattenkante zu
beschädigen.
— — 13 13 — —
Die Krallen an der Oberseite der Stirntafel dienen zum Entfernen und Anbringen der Stirntafel am Gehäuse.
Wenn zu viel Kraft auf die Krallen angewendet wird, kann die Stirntafel beim Entfernen oder Anbringen zerbrechen.
Befolgen Sie die unten genannten Verfahren, um die Stirntafel zu entfernen und wieder anzubringen.
Entfernen und Anbringen der Stirnabdeckung
Frontkonsole
Sperrklinke
Schraube
2 Heben Sie die Frontkonsole an, und
verriegeln Sie die Krallen fest am
unteren Teil der Frontkonsolen-
Oberes Luftleitblech
Rückseite.
Vordere Abdeckung
Drehen Sie dann die 3 Schrauben
Waagerechter
heraus.
Luftflügel
Schrank
4 Halten Sie beide Seiten des unteren Teils
des horizontalen der Stirntafel fest, und ziehen Sie sie
schräg nach unten.
Vordere Abdeckung
Kralle
Schrank
Schrank
Oberes Luftleitblech
Stirntafel
Befestigung-
Waagerechter
skrallen
Luftflügel
(4 Stellen)
Niedrige Flamme
2 Führen Sie die Stirntafel- 3 Führen Sie das horizontale Luftleitblech
Befestigungskrallen (an 4 Stellen) in die in den unteren Teil des Stirntafelrahmens
Einfügenut des Gehäuses ein, und führen ein, und stecken Sie ihn in das Gehäuse.
Sie das obere Luftleitblech durch den Nach der Befestigung der Stirntafel
Stirntafelrahmen ein. schrauben Sie nacheinander alle
Schrauben wieder fest.
(RAC-Adapter, Kabelfernbedienung für den Wochen-Timer, Kabelfernbedienung)
— — 14 14 — —
