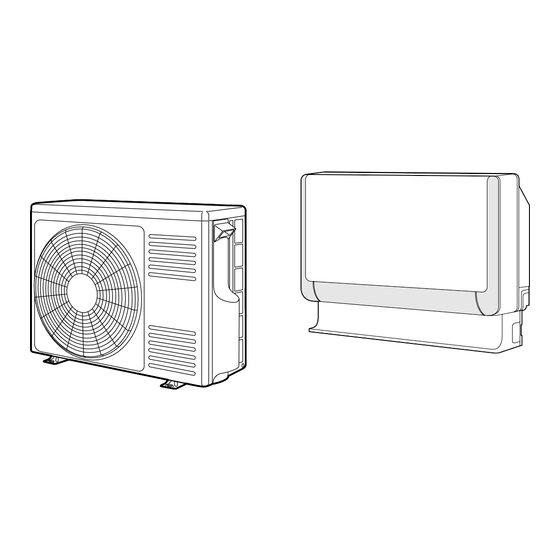

Hitachi RAF-25FX8 Installationsanleitung
Vorschau ausblenden Andere Handbücher für RAF-25FX8:

Werbung

NUR FÜR WARTUNGPERSONAL
INSTALLATIONSANLEITUNG FÜR DIE
AUFGETEILTE KLIMAANLAGE VON HITACHI
INNENGERÄTES / AUSSENGERÄTES
RAF-25FX8 / RAC-25FX8
RAF-35FX8 / RAC-35FX8
RAF-50FX8 / RAC-50FX8
VORSICHTSMASSNAHMEN
• Bitte lesen Sie die Vorsichtmaßnahmen sorgfältig durch vor Inbetriebnahme des Gerätes.
• Für die Sicherheit ist der Inhalt dieses Abschnittes von vitaler Wichtigkeit. Bitte beachten Sie in besonderem Maße folgendes Zeichen.
WARNUNG ........... Inkorrekte Methoden des Einbaus könntenTod oder ernste Verletzungen zur Folge haben.
VORSICHT ............ Ungeeigneter Einbau könnte ernste Konsequenzen nach sich ziehen.
Überprüfen Sie die Erdleitung.
Dieses Symbol heißt "verboten".
Stellen Sie sicher, daß das Gerät nach dem Einbau ordnungsgemäß arbeitet. Dem Kunden den ordnungsgemäßen Betrieb und die
Wartung des Gerätes, wie in der Bedienungsanleitung beschrieben, erläutern. Den Kunden bitten, diese Installationsanleitung zusammen
mit der Bedienungsanleitung aufzubewahren.
• Wenden Sie sich bitte an den Kundendienst oder an einen qualifizierten Techniker für den Einbau des Gerätes. Sollten Sie den Einbau selber ausführen,
so könnte es zu Wasserleck, Kurzschluß oder Feuer kommen.
• Beachten Sie bitte die Anweisungen in der Einbauanleitug während des Einbaus des Gerätes. Inkorrekter Einbau könnte Wasserleck, elektrischen
Schlag oder Feuer zur Folge haben.
• Montieren Sie das Gerät an einer Stelle, die das Gewicht des Gerätes aushalten kann. Sonst könnte das Gerät herunterfallen und Gefahren bringen.
• Beachten Sie die Regeln und Vorschriften der elektrischen Installation und die Verfahren, die in dieser Anleitung beschrieben sind, wenn Sie die
elektrischen Einbauarbeiten ausführen. Verwenden sie nur die für Klimaanlage vorgeschricbe nen Kabel. Darauf achten, den angegebenen Stromkreis
zu verwenden. Fehlerhafter Einbau oder Verwendung von Kabeln schlechter Qualität könnte zu Kurzschluß und Feuer führen.
• Zum Verbinden des Innengerätes mit dem außengerät verwenden Sie nur die vorgeschriebenen Kabel. Bitte dafür sorgen, daß die Anschlüsse unmittelbar
hinter der Bündelung der Adern in die Klemme eingesetzt sind, um zu verhindern, daß auf den Anschlußbereich der Klemmenleiste Zugspannung
ausgeübt wird. Inkorrekte Einfügung und lose Kontakte könnten Überhitzung und Feuer verursachen.
• Verwenden Sie bitte in Ihrer Einbauabeit nur die vorgeschriebenen Einzelteile. Nichtbeachtung kann dazu führen, daß das Gerät ausfällt oder es kann
Wasseraustritt, Stromschläge, Brand oder starke Vibration zur Folge haben.
• Verwenden Sie nur den angegebenen Rohrsatz für R410A. Andernfalls könnte ein Rohrschaden oder Defekt stattfinden.
• Bei der Installation oder beim Verbringen der Klimaanlage an einen anderen Aufstellungsort dafür sorgen, daß kein anderes als das angegebene
Kältemittel (R410A) in den Kältemittelkreislauf gelangt. Wenn ein anderes Gas eindringt, kann sich der Druckpegel des Kältemittelkreislaufs übermäßig
erhöhen, was ein Zerbersten und Verletzungen zur Folge haben kann.
• Bei vorhandenen Kühlgaslecks müssen Sie während der Installationsarbeiten für eine ausreichende Belüftung sorgen. Wenn Kühlgas auf Feuer trifft,
können sich giftige Gase bilden.
• Nach Abschluß der Installationsarbeiten stellen Sie sicher, daß keine Kühlgaslecks vorhanden sind. Das durch ein Leck in den Raum strömende Kühlgas
kann durch einen Heizlüfter oder andere Heizgeräte erhitzt werden und dadurch giftige Gase bilden.
• Unbefugte Änderungen am Klimagerät können gefährlich sein. Falls eine Funktionsstörung auftritt, wenden Sie sich an einen qualifizierten
Klimagerätetechniker. Unfachmännisch ausgeführte Reparaturen können zu Wasserlecks, elektrischen Schlägen, Bränden usw. führen.
• Überprüfen Sie die Erdleitung durch den Stromversorgungskabel an der Ausseneinheit und zwischen die Innen- und Ausseneinheit.
Die Erdungsleitung nicht an ein Gasrohr, Wasserrohr, einen Blitzableiter oder eine Erdungsleitung des Telefons anschließen. Eine
unkorrekte Erdleitung könnte einen elektrischen Schlag verursachen.
• Bei Beendigung der Kältemittelsammlung (Abpumpen) den Kompressor ausschalten und dann das Kältemittelrohr abnehmen. Wenn Sie das Kältemittelrohr
abnehmen während der Kompressor läuft und das Wartungsventil geöffnet ist, wird Luft angesaugt und der Druck im Kühlkreissystem steigt steil an, was
eine Explosion oder eine Verletzung verursachen kann.
• Beim Installieren des Gerätes dafür sorgen, vor Einschalten des Kompressors das Kältemittelrohr zu installieren. Wenn das Kältemittelrohr nicht installiert
ist und der Kompressor mit geöffnetem Wartungsventil arbeitet, wird Luft angesaugt und der Druck im Kühlkreislauf kann abnormal ansteigen, was ein
Bersten und eine Verletzung verursachen kann.
• Ein Selbstausschalter muss in dem Verteilungskasten zum direkten Anschluss an der Ausseneinheit angebracht werden. Für anderen Installationen soll
ein Hauptschalter mit Einschaltverzug höher als 3mm installiert werden. Ohne den Unterbrecher besteht die Gefahr eines elektrischen Schlages.
• Montieren Sie das Gerät nicht in der Nähe von brennbarem Gas. Das Aussengerät könnte Feuer fangen, wenn brennbares Gas in
seiner Umgebung entweicht.
• Achten Sie daraf, daß eine einwandfreie Wasserableitung möglich ist. Unsachgemäße Installation kann Wasserschäden an Ihrer Wohnungseinrichtung zur Folge haben.
• Es muß ein IEC zulässiges Netzkabel verwendet werden. Netzkabeltyp: NYM.
• Bitte lesen Sie die vorgänge des richtigen Einbaus sorgfältig
durch vor Einbau des Gerätes.
• Der Vertreter soll den Kunden über den richtigen Einbau
informieren.
ist ein Werkstück exklusiv für R410A) • ª ·
(Mark
Schraubenzieher • Maßband • Messer • Säge
• ø65mm-Elektrobohrer • Sechskantenschlüssel (
• Schraubenschlüssel (14,17,19,22mm)
• Rohrschneider • Dichtungsmasse • Isolierband • Zange
• Kupplungswerkzeug
Mehrwegeventil
WARNUNG
VORSICHT
1
Erforderliche Werkzeuge
Vakuumpumpen-Übergangsstück
Einlaßschlauch
Vakuumpumpe
4mm)
Gasdetektor

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hitachi RAF-25FX8

  • Seite 1 • Der Vertreter soll den Kunden über den richtigen Einbau informieren. INSTALLATIONSANLEITUNG FÜR DIE Erforderliche Werkzeuge AUFGETEILTE KLIMAANLAGE VON HITACHI ist ein Werkstück exklusiv für R410A) • ª · (Mark Schraubenzieher • Maßband • Messer • Säge INNENGERÄTES / AUSSENGERÄTES •...
  • Seite 2 WAHL DES STANDORTES (Bitte achten Sie auf folgende Punkte und erhalten Sie das Einverständnis des Kunden vor dem Einbau.) WARNUNG WARNUNG • Das Aussengerät an einer stabilen, nicht vibrierenden Stelle • Das Aussengerät muß an einer Stelle montiert werden, die genügend montieren, die das Gerät völlig abstützt.
  • Seite 3 ❈ Über 300mm Innenrohrleitung einen (im Handel erhältlichen) isolierten Ablaßschlauch. Lassen Sie beim Aufstellen der Außeneinheit RAF-25FX8/RAC-25FX8 mindestens an zwei Seiten des Geräts Platz, RAF-35FX8/RAC-35FX8 um eine Be- und Entlüftung zu gewährleisten. — — < S819 : A >...
  • Seite 4: Montage Des Wanddurchbruch Und Verlegung Des Schutzrohres

    — — 1. Montage des wanddurchbruch und verlegung des schutzrohres 1.1 Lochposition Lochposition • Bohren Sie entsprechend der Zum Bohren eines Lochs in die Zum Bohren eines Lochs in den untenstehenden Abbildung Wand. Fußboden. ein Loch in die Wand, damit Kondenswasser frei ablaufen kann.
  • Seite 5 WARNUNG 2.3 Rohrleitungsanschluss an der innengerät • Ziehen Sie das Leitungsrohr nach innen durch das Loch auf der Wand • Beim Verlegen der seitlichen Rohrleitung sind die oder am Boden. Abflussschläuche nicht seitlich anzulegen. Verbinden • Ordnen Sie die Rohrleitung wie nachstehend beschreibt an. Wenn große Sie den Schlauch, so dass der Abfluss direkt erfolgt.
  • Seite 6 3. Montage des Innenraumgeräts 3.1 Bodenmontage 1. Löcher in die Wand 2. Dübel in die Anbringen an der Wand Anbringen an der Hänger bohren. Löcher schieben. (siehe Abb. unten) (siehe Abb. unten) ø9 Rück- befestigungsloch Wand Dübel Schrank Ankerschrauben der Zubehöre. 3 Schraube (4,1 x 32) 3 Schraube...
  • Seite 7: Einbau-Installation

    Montageverfahren und Vorsichtsmaßnahmen Montageverfahren des Hängers und Innengerätes. 1. Löcher in die Wand 2. Dübel in die Löcher 3. Hänger mit 4,1 × 32 und 4. Befestigen Sie die Inneneinheit bohren. schieben. 4,0 x 34 Schrauben an der mit 4,1 x 32 Schrauben an der (siehe Abb.
  • Seite 8: Beseitigung Des Kondenswassers Des Aussengerätes

    • Bitte das Aussengerät auf festem Untergrund montieren, um Schwingungen und erhöhte Geräuschbildung zu verhindern. • Nach Begutachtung der verschiedenen Rohrleitungsarten, die zur Verfügung stehen, den Ort für die Verlegung festlegen. • Um die seitliche Abdeckung abzunehmen, entfernen Sie zunächst den Haken, indem Sie ihn nach unten abziehen und ziehen Sie dann am Handgriff.
  • Seite 9: Vorbereitung Der Rohre

    1. Vorbereitung der Rohre • Das Kupferrohr mit einem Rohrschneider abschneiden und den Grat entfernen. Reibahle Kupferrohr VORSICHT • Der Grat und ein ausgebrochener Rand können Undichtigkeit verursachen. • Richten Sie das zuentgratete Ende nach unten, um den Grat nicht in das Rohr fallen zu lassen. •...
  • Seite 10 3. Absaugen von Luft anläßlich der Inspektion der Rohrleitung auf Gasaustritt Verfahren zur Verwendung einer Vakuumpumpe zum Absaugen von Luft Den Deckel vom Ventilkörper abnehmen, wie in der Abbildung rechts dargestellt. Danach den Zuführschlauch Wenn das Meßgerät während des Pumpens -101KPa (-76cmHg) anschließen.
  • Seite 11: Vedrahtungsverfahren

    DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG Vedrahtungsverfahren Einzelheiten zum Abschneiden des Verbindungskabels Innengerät Aussengerät • Innengerät 50mm Grün + Gelb (erdung) 10mm ø1,6 oder C, D Bandleitungen ø2,0 10mm 25mm Verbindungskabel Verbindungskabel • Aussengerät 160mm 160mm L, N C, D 10mm 10mm AC 220–230V...
  • Seite 12: Verdrahten Des Aussengerätes

    Verdrahten des Aussengerätes Zum Anschluß der Elektroleitung bitte die Seitenabdeckung abnehmen. WARNUNG • Wenn Sie wegen des Verbindungskabels die Seitenplatte nicht anbringen können, drücken Sie bitte das Verbindungskabel zum Befestigen in Richtung Stirntafel. • Darauf achten, daß die Haken der Seitenabdeckung einwandfrei befestigt sind. Nichtbeachtung kann zu Wasseraustritt und als Folge davon zu Kurzschluß...
  • Seite 13: Isolierung Und Wartung Der Rohrleitung

    1. Testlauf • Der Testlauf des Klimagerätes sollte unter normalen Betriebsbedingungen stattfinden. • Erläutern Sie Ihrem Kunden die sachgemäße Bedienung des Gerätes, wie in der Betriebsanleitung dargestellt. • Wenn das Innengerät nicht laufen will, das Kabel auf ordnungsgemäßen Anschluß überprüfen. •...
  • Seite 14: Entfernen Und Anbringen Der Stirnabdeckung

    Die Krallen an der Oberseite der Stirntafel dienen zum Entfernen und Anbringen der Stirntafel am Gehäuse. VORSICHT Wenn zu viel Kraft auf die Krallen angewendet wird, kann die Stirntafel beim Entfernen oder Anbringen zerbrechen. Befolgen Sie die unten genannten Verfahren, um die Stirntafel zu entfernen und wieder anzubringen. Entfernen und Anbringen der Stirnabdeckung 1.
