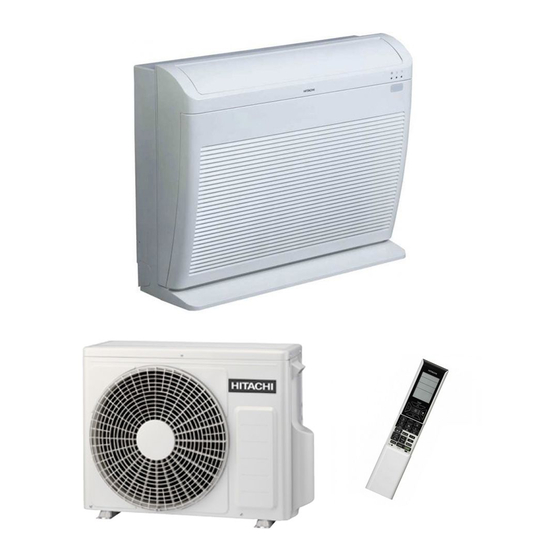

Seite 1 RAF-35 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA OUTDOOR UNIT FOR INDOOR UNIT SINGLE SPLIT MODEL RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 2: Safety Precaution
SAFETY PRECAUTION Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit. Pay special attention to signs of “ Warning” and “ Caution”. The “Warning” section contains matters which, if not observed strictly, may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed properly.
Seite 3 PRECAUTIONS DURING OPERATION The product shall be operated under the manufacturer specification and not for any other intended use. PROHIBITION Do not attempt to operate the unit with wet hands, this could cause fatal accident. DON'T WET When operating the unit with burning equipments, regularly ventilate the room to avoid oxygen insufficiency.
Seite 4 OUTDOOR UNIT FOR SINGLE SPLIT MODEL Horizontal air deflector Indoor unit indicators Air filter Signal receiver Front panel RAC-25FPA RAC-35FPA Remote controller RAC-50FPA MODEL NAME AND DIMENSIONS RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (INDOOR UNIT) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm...
Seite 5: Preparation Before Operation
PREPARATION BEFORE OPERATION To install the batteries 1. Slide the cover to take it off. 2. Install two dry batteries AAA.LR03 (alkaline). The direction of the batteries should match the marks in the case. 3. Replace the cover at its original position. To fix the remote controller holder to the wall 1.
Seite 6 PREPARATION BEFORE OPERATION To set calendar and clock 1. Press (RESET) button when first time setting. "Year" blinks. 2. Press (TIME) button to set the current year. 3. Press (CLOCK) button. Next, "Day" and "Month" blink. 4. Press (TIME) button to set the current day and month.
Seite 7: Remote Controller
NAMES AND FUNCTIONS OF REMOTE CONTROLLER REMOTE CONTROLLER This controls the operation of the indoor unit. The range of control is about 7 meters. If indoor lighting is controlled electronically, the range of controller may be shorter. This unit can be fixed on a wall using the fixture provided. Before fixing it, make sure the indoor unit can be controlled from the remote controller.
Seite 8 NAMES AND FUNCTIONS OF REMOTE CONTROLLER MODE selector Button POWERFUL Button Use this button to select the Use this button to set the operating mode. Every time you POWERFUL mode. p.12) press this button, the mode will change from (AUTO) (HEAT) (DEHUMIDIFY) (COOL) and...
Seite 9: Automatic Operation
VARIOUS FUNCTIONS Auto Restart Control If there is a power failure, operation will be automatically restarted when the power is resumed with previous operation mode and airflow direction. (As the operation is not stopped by remote controller.) If you intend not to continue the operation when the power is resumed, switch off the power supply. When you switch on the circuit breaker, the operation will be automatically restarted with previous operation mode and air flow direction.
Seite 10: Heating Operation
HEATING OPERATION Use the device for heating when the outdoor temperature is under 21°C. When it is too warm (over 21°C), the heating function may not work in order to protect the device. In order to maintain reliability of the device, please use this device when outdoor temperature is above -15°C. Press the MODE selector button so that the display indicates (HEAT).
Seite 11: Dehumidifying Operation
DEHUMIDIFYING OPERATION Use the device for dehumidifying when the room temperature is over 16°C. When it is under 15°C, the dehumidifying function will not work. Press the MODE selector button so that the display indicates (DEHUMIDIFY). The fan speed is set at LOW. Press (FAN SPEED) button to select SILENT or LOW fan speed.
Seite 12: Cooling Operation
COOLING OPERATION Use the device for cooling when the outdoor temperature is -10~ 43°C. If indoors humidity is very high (80%), some dew may form on the air outlet grille of the indoor unit. Press the MODE selector button so that the display indicates (COOL).
Seite 13: Fan Operation
FAN OPERATION User can use the device simply as an air circulator. Press the MODE selector so that the display indicates (FAN). Set the desired FAN SPEED with the (FAN SPEED) button (the display indicates the setting). (AUTO) (HIGH) (MED) (SILENT) (LOW) START...
Seite 14 AUTO SWING OPERATION To start Vertical Auto Swing Press (AUTO SWING (VERTICAL)) button. The deflector(s) will start to swing up and down. 　　　　　is displayed on the LCD. To cancel Vertical Auto Swing When heating, Press (AUTO SWING (VERTICAL)) button again. The about 50°...
Seite 15: Powerful Operation
POWERFUL OPERATION By pressing (POWERFUL) button during AUTO, HEATING, DEHUMIDIFYING, COOLING or FAN operation, the air conditioner performs an the maximuum power. During POWERFUL operation, cooler or warmer air will be blown out from indoor unit for COOLING of HEATING operation respectively. To start POWERFUL operation Press (POWERFUL) button during operation.
Seite 16 SILENT OPERATION By pressing (SILENT) button during AUTO, HEATING, DEHUMIDIFYING, COOLING or FAN operation, the fan speed will change to ultra slow. To start SILENT operation Press (SILENT) button during operation. “ ” is displayed on the LCD. Fan speed will be ultra slow.
Seite 17 ECO OPERATION ECO operation is an energy saving function by changing set temperature automatically and by limiting the ma x imum power consumption value. By pressing the (ECO) button during AUTO, HEATING, DEHUMIDIFYING or COOLING operation, the air conditioner performs the "ECO" operation. To start ECO operation Press (ECO) button during operation.
Seite 18 ° LEAVE HOME(LH) OPERATION Prevent the room temperature from falling too much by setting temperature 10°C automatically when no one is at home. This operation is able to operate by" Continuous operation" or " Day timer operation" . Please use " Day timer operation" to set the number of days up to 99 days.
Seite 19 CLEAN (ONE TOUCH CLEAN) OPERATION Drying indoor heat exchanger after cooling operation to prevent mildew. To start CLEAN operation Press (CLEAN) button when unit is OFF. Total time taken for One Touch Clean operation is 60 minutes. During this operation, HEATING or FAN operation shall operate.
Seite 20 ONCE TIMER (ON/OFF TIMER) OPERATION OFF TIMER The device can be set to turn off at a preset time. 1. Press (OFF-TIMER) button. blink on the display. 2. Set the "turn-off time" with (TIME) button. 3. After setting, direct the remote controller towards the indoor and press (SEND) button.
Seite 21 E C O SLEEP TIMER OPERATION The timer can be set up to a duration of 7 hours. By pressing (SLEEP) button during AUTO, HEATING, DEHUMIDIFYING, COOLING or FAN operation, s t l Set the current time first before operating the ECO SLEEP TIMER operation. To start EC O SLEEP TIMER operation Press (SLEEP) button during operation.
Seite 22 EC O SLEEP TIMER OPERATION To set SLEEP TIMER and ON TIMER The air conditioner will be turned off by ECO SLEEP TIMER and turned on by ON TIMER. 1. Set the ON TIMER. 2. Press (SLEEP) button and set ECO SLEEP TIMER. Example: In this case, air conditioner will turn off in 2 hours (at 1:38) and it will be turned on at 6:00 the next morning.
Seite 23: Weekly Timer Operation
WEEKLY TIMER OPERATION lt is possible to select Mode A or Mode B.For each mode ,up to 6 programs can be set per day. ln total, a maximum of 42 programs can be set for a week for each mode. If calendar and clock are not set, the reservation setting for WEEKL Y TIMER cannot be set.
Seite 24 WEEKLY TIMER OPERATION 5. Press (ON-OFF TIMER) button to select ON TIMER or OFF TIMER reservation. 6. Press (TIME) button to set time reservation. 7. Press (TEMP ) button to set temperature reservation. 8. Press (OK) button. The reservations are set. Day, program number, ON reservation, setting temperature will light up.
Seite 25 WEEKLY TIMER OPERATION Step 2: Select Mode A or Mode B and activate or deactivate WEEKLY TIMER. How to select Mode A or Mode B of WEEKLY TIMER setting. 1. Press (WEEKLY) button. blink on the display. (Normally Mode A will blink first). 2.
Seite 26 WEEKLY TIMER OPERATION Step 3: Copy and cancel the reservation schedule. How to copy and paste. Editing the reservation schedule is easy by copying data from one day to another day. 1. Press (WEEKLY) button to select Mode A or Mode B. 2.
Seite 27 WEEKLY TIMER OPERATION Step 3: Copy and cancel the reservation schedule. How to delete WEEKLY TIMER data. [Delete one program number reservation] 1. Press (WEEKLY) button to select Mode A or Mode B. 2. Press (WEEKLY) button for 3 seconds to start editing the reserva- tion schedule.
Seite 28 WEEKLY TIMER OPERATION Step 3: Copy and cancel the reservation schedule. [Delete one day reservation] 1. Press (WEEKLY) button to select Mode A or Mode B. 2. Press (WEEKLY) button for 3 seconds to start editing the reservation schedule. 3. Press (DAY) button to select a day of the week to edit.
Seite 29 INFO FUNCTION By pressing (INFO) button, temperature around remote controller and monthly power consumption will be displayed on the remote controller. (INFO) After changing the batteries, direct the remote controller towards the indoor unit and press button. Current calendar and clock will be transmitted from indoor unit. In order to receive information from indoor unit, the distance between remote controller and receiver of indoor units is within 2 meters.
Seite 30 OPERATION MODE LOCK The remote controller can be set to fix the HEATING mode (including FAN), COOLING mode (including FAN) and DEHUMIDIFYING mode (including FAN) operations. Method to lock HEATING mode (including FAN) operation. Press (ECO) and (POWERFUL) buttons simultaneously for about 5 seconds when remote controller is OFF.
Seite 31 TEMPORARY SWITCH TEMPORARY SWITCH TEMPORARY SWITCH If the remote controller does not work due to battery failure, press this switch to start and stop operation. This temporary operation will be at the most recent setting made. (The unit will immediately go into automatic operation once power is switched on.) INDOOR UNIT INDICATORS...
Seite 32 TEMPORARY SWITCH If the remote controller does not work due to battery TEMPORARY SWITCH failure, press this switch to start and stop operation. This temporary operation will be at the setting made most recently. (The unit will immediately go into automatic operation once power is switched on.) CIRCUIT BREAKER When you do not use the room air conditioner, set the circuit breaker to “OFF”.
Seite 33: Maintenance
MAINTENANCE WARNING Before cleaning, stop unit operation with the remote controller and turn off the circuit breaker. CAUTION Do not expose the unit to water as it may cause an electric shock. For cleaning inside the air conditioner, consult your sales agent. Avoid using detergent when cleaning the heat exchanger of the indoor unit.
Seite 34 2. HOW TO INSTALL AND REMOVE THE FRONT PANEL Be sure to use both hands to grasp the front panel when removing it or attaching it. Removing Press at the top left and right corners of the front Grasp the left and right sides of the front panel panel.
Seite 35 5. AIR CLEANSING FILTERS (SPX-CFH15) When installing the air cleansing filters, remove the air filters and attach Air cleansing filters them onto the hooks of the front cover frame. The cooling capacity is slightly weakened and the cooling speed becomes slower when the air cleansing filters are used.
Seite 36 INFORMATION CAPABILITIES Heating Capability This room air conditioner utilizes a heat pump system that absorbs CAUTION exterior heat and brings it into a room to be heated. As the ambient Do not use a stove temperature gets lower, heating capability will also lower. In such a or any other high- situation, the PAM and inverter work to increase compressor rpm to keep temperature devices...
Seite 37 REGULAR INSPECTION PLEASE CHECK THE FOLLOWING POINTS EVERY EITHER HALF YEARLY OR YEARLY. CONTACT YOUR SALES AGENT SHOULD YOU NEED ANY HELP. Check to see if the unit’s earth line has been connected correctly. If the earth line is disconnected or faulty, unit failure or electric WARNING shock hazard may result.
Seite 38 Steam emitted from the outdoor unit Water generated during defrosting operation evaporates and steam is emitted. Caused as the smells and particles of smoke, food, cosmetics, etc. present in room Odors air become attached the unit and blown off into the room again. Defrosting is underway (as the heating operation is stopped, the microcomputer The outdoor unit continues to operate checks frost accumulated in the indoor unit and instructs the unit to perform...
Seite 39 RAF-35 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA INNENGERÄT AUSSENEINHEIT FÜR SINGLE SPLIT-MODELL RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 40: Sicherheitsmassnahmen
SICHERHEITSMASSNAHMEN • Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme der Klimaanlage aufmerksam durch. • Beachten Sie besonders die mit “ WARNUNG” und “ VORSICHT” bezeichneten Abschnitte. Die mit “WARNUNG” bezeichneten Abschnitte enthalten Punkte, die zum Tode oder zu ernshaften Verletzungen führen können, wenn sie nicht strikt eingehalten werden.
Seite 41 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS • Das Gerät darf nur für die vom Hersteller vorgeschriebenen Zwecke verwendet werden und nicht für andere Zwecke. VERBOT • Das Gerät niemals mit nassen Händen Betätigen. Tödliche Unfälle können dadurch zustandekommen. NICHT BENETZEN • Wenn Verbrennungsgeräte wie Gasherd in Betrieb sind, dann lüften Sie regelmäßig, um Sauerstoffmangel zu vermeiden.
Seite 42: Bezeichnungen Und Funktionen Von Jedem Teil
AUSSENEINHEIT FÜR SINGLE SPLIT-MODELL Waagerechter Luftflügel Betriebsanzeige Innengerät Luftfilter Signalempfänger Stirntafel RAC-25FPA RAC-35FPA Fernbedienung RAC-50FPA MODELL-BEZEICHNUNG UND ABMESSUNGEN MODELL BREITE HÖHE TIEFE RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (INNENGERÄT) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm 288mm RAC-50FPA 792mm 600mm 299mm * AUSSENEINHEIT für Single Split-Modell.
Seite 43 VOR DEM BETRIEB ■ So bauen Sie die Batterien ein 1. Schieben Sie die Abdeckung nach unten, um sie abzunehmen. 2. Legen Sie zwei trockene Alkaline-Batterien (AAA, LR03) ein. Die Batterien müssen wie in der Darstellung im Gehäuse ausgerichtet eingesetzt werden. 3.
Seite 44 VOR DEM BETRIEB ■ So stellen Sie den Kalender und die Uhr ein 1. Drücken Sie auf (RESET-Taste), wenn Sie erstmalig die Zeit einstellen. Die „Jahr“-Anzeige blinkt. 2. Drücken Sie die Taste (ZEIT) zum Einstellen des aktuellen Jahrs. 3. Drücken Sie auf (UHRZEIT-Taste).
Seite 45: Lüfterdrehzahlauswahl
BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNG FERNBEDIENUNG Hiermit wird der Betrieb des Innengeräts gesteuert. Die Reichweite der Fernbedienung beträgt etwa 7 Meter. ● Wird die Innenraumbeleuchtung elektronisch gesteuert, kann die Reichweite der Fernbedienung kürzer sein. Dieses Gerät kann mit der bereitgestellten Halterung an der Wand montiert werden. Stellen Sie vor der Montage sicher, dass das Innengerät über die Fernbedienung gesteuert werden kann.
Seite 46 BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNG MODUSAUSWAHL-Taste POWERFUL-Taste Mit dieser Taste wählen Sie den Mit dieser Taste stellen Sie Betriebsmodus aus. Wenn Sie den POWERFUL-Modus ein. diese Taste drücken, wird der 40 ) Modus wie folgt geändert: (AUTO) ➞ (HEIZEN) ➞ INFO-Taste (ENTFEUCHTEN) ➞...
Seite 47 VERSCHIEDENE FUNKTIONEN ■ Automatische Neustartfunktion ● Bei einem Stromausfall wird das Gerät automatisch im vorherigen Betriebsmodus und mit der vorherigen Luftstromrichtung neu gestartet, wenn die Stromversorgung wiederhergestellt ist. (Da das Gerät nicht über die Fernbedienung angehalten wurde.) ● Wenn der Betrieb nach Wiederherstellung der Stromversorgung nicht fortgesetzt werden soll, schalten Sie die Stromversorgung aus.
Seite 48 HEIZBETRIEB ● Verwenden Sie das Gerät zum Heizen, wenn die Außentemperatur unter 21°C liegt. Wenn die Außentemperatur zu hoch ist (über 21°C), funktioniert die Heizfunktion möglicherweise nicht, um das Gerät zu schützen. ● Verwenden Sie dieses Gerät ab einer Außentemperatur von -15°C, um einen langfristig zuverlässigen Gerätebetrieb zu gewährleisten.
Seite 49 ENTFEUCHTERBETRIEB Verwenden Sie das Gerät zum Entfeuchten, wenn die Raumtemperatur über 16 °C liegt. Unter 15 °C steht die Entfeuchterfunktion nicht zur Verfügung. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (ENTFEUCHTEN) erscheint. Die Einstellung für die Lüfterdrehzahl ist NIEDRIG. Drücken Sie die Taste (LÜFTERDREHZAHL), um LEISE oder GERING auszuwählen.
Seite 50 KÜHLBETRIEB Verwenden Sie das Gerät zum Kühlen, wenn die Außentemperatur zwischen -10 u n d 43 °C liegt. Wenn die Luftfeuchtigkeit im Raum sehr hoch ist (80 %), kann sich Kondensat am Luftauslassgitter des In- nengeräts bilden. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (KÜHLEN) erscheint.
Seite 51 LÜFTERBETRIEB Der Benutzer kann das Gerät einfach als Luftumwälzungsventilator verwenden. Drücken Sie die MODUSAUSWAHL-Taste, damit auf dem Display der Betriebsmodus (LÜFTER) angezeigt wird. Stellen Sie die gewünschte LÜFTERDREHZAHL über die (LÜFTERDREHZAHL)- Taste ein. (Die Einstellung wird auf dem Display angezeigt.) (AUTO) (HOCH) (MITTEL)
Seite 52: Automatischer Schwingmodus
AUTOMATISCHER SCHWINGMODUS So starten Sie vertikales automatisches Schwingen Drücken Sie die (AUTOMATISCHES SCHWINGEN 8'46+-#. 6CUVG &KG &G GMVQTGP UEJYKPIGP PCEJ QDGP und unten. wird auf der LCD-Anzeige angezeigt. So brechen Sie vertikales automatisches Schwingen ab Beim Heizungsbetrieb, etwa 50° Vertikal Drücken Sie die (AUTOMATISCHES SCHWINGEN 8'46+-#. 6CUVG GTPGWV &KG &G GMVQTGP DNGKDGP KP FGT...
Seite 53 POWERFUL-BETRIEB ● Durch Drücken der (POWERFUL)-Taste während des Modus AUTO, HEIZEN, ENTFEUCHTEN, KÜHLEN oder LÜFTER läuft die Klimaanlage mit maximaler Kraft. ● Im POWERFUL-Modus gibt das Innengerät in den Modi KÜHLEN oder HEIZEN kalte bzw. warme Luft ab. ■ So wird der POWERFUL-Modus gestartet ●...
Seite 54 GERÄUSCHARMER BETRIEB ● Durch Drücken der (GERÄUSCHARM)-Taste im Modus AUTO, HEIZEN, ENTFEUCHTEN, KÜHLEN oder LÜFTER wird die Lüfterdrehzahl zu sehr niedrig geändert. ■ So wird der GERÄUSCHARM-Modus gestartet ● Drücken Sie während des Betriebs auf (GERÄUSCHARM- Taste). „ “ wird auf dem LCD-Display angezeigt. Die Lüfterdrehzahl ist sehr niedrig.
Seite 55 ECO-BETRIEB Der ECO-Modus stellt eine Energiesparfunktion dar, da die eingestellte Temperatur automatisch geändert und der maximale Stromverbrauch reduziert wird. ● Durch Drücken auf (ECO-Taste) im AUTO-, HEIZEN-, ENTFEUCHTEN- oder KÜHLEN-Betrieb läuft die Klimaanlage im „ECO“-Modus. ■ So wird der ECO-Modus gestartet ●...
Seite 56 LEAVE-HOME (LH)-MODUS Verhindern Sie, dass die Raumtemperatur zu stark fällt, indem Sie die Temperatur automatisch auf 10 °C einstellen, wenn niemand zuhause ist. Dieser Modus kann mit den Einstellungen „Durchgehender Betrieb“ oder „Tage-Timer-Betrieb“ betrieben werden. Bitte verwenden Sie „Tage-Timer- Betrieb“, um die Anzahl der Tage auf bis zu 99 Tage zu erhöhen. ■...
Seite 57 SAUBER (ONE-TOUCH-CLEAN)-MODUS Trocknen des Wärmetauschers innen nach dem Kühlen, um Schimmel vorzubeugen. ■ So wird der SAUBER-Modus gestartet ● Drücken Sie die (SAUBER)-Taste, wenn die Einheit ausgeschaltet ist. Die für den One-Touch-Clean-Modus erforderliche Zeit beträgt 60 Minuten. Während dieses Vorgangs sind die Modi HEIZEN und LÜFTER aktiv. Im One-Touch-Clean-Modus blinkt die Betriebsanzeige.
Seite 58 TIMER-BETRIEB (TIMER EIN/AUS) AUSSCHALT-TIMER Sie können das Gerät so einrichten, dass es zu einer vorgegebenen Uhrzeit ausgeschaltet wird. 1. Drücken Sie die Taste (AUS-TIMER). blinken im Display. 2. Stellen Sie die Abschaltzeit mit der Taste (ZEIT) ein. 3. Richten Sie die Fernbedienung nach dem Einstellen auf das Innengerät, und drücken Sie die (SENDEN)-Taste.
Seite 59 ECO-RUHE-TIMER-MODUS Der Timer kann auf bis zu 7 Stunden eingestellt werden. Wenn Sie die (RUHE)-Taste während des Modus AUTO, HEIZEN, ENTFEUCHTEN, KÜHLEN oder LÜFTER drücken, schaltet die Einheit die Raumtemperatur um und reduziert die Lüfterdrehzahl. Dies führt zu Energieeinsparungen. Stellen Sie die aktuelle Uhrzeit ein, bevor Sie den ECO-RUHE-TIMER verwenden. ■...
Seite 60 ECO-RUHE-TIMER-MODUS ■ So stellen Sie ECO-RUHE-TIMER und EIN-TIMER ein Die Klimaanlage wird durch den ECO-RUHE-TIMER deaktiviert und durch den EIN-TIMER aktiviert. 1. Stellen Sie den EIN-TIMER ein. 2. Drücken Sie die (RUHE)-Taste, und stellen Sie den ECO-RUHE-TIMER ein. Beispiel: In diesem Fall wird die Klimaanlage in zwei Stunden (um 1:38 Uhr) aus- und um 6 Uhr am nächsten Morgen wieder eingeschaltet.
Seite 61 WOCHEN-TIMER-BETRIEB Sie können Modus A oder Modus B auswählen. Für jeden Modus können pro Tag bis zu 6 Programme eingestellt werden. Insgesamt ● können maximal 42 Programme für eine Woche für jeden Modus eingestellt werden. Werden Kalender und Uhr nicht eingestellt, kann die Reservierungseinstellung für den WOCHEN-TIMER nicht vorgenommen werden. ●...
Seite 62 WÖCHENTLICHER TIMER-BETRIEB 5. Drücken Sie die Taste (EIN-AUS-TIMER), um EIN-TIMER oder AUS-TIMER auszuwählen. 6. Drücken Sie die Taste (ZEIT), um die Zeitreservierung einzustellen. 7. Drücken Sie die Taste (TEMP oder ), um die Temperaturreservierung einzustellen. 8. Drücken Sie die Taste (OK).
Seite 63 WOCHEN-TIMER-BETRIEB Schritt 2: Wählen Sie Modus A oder Modus B, und aktivieren oder deaktivieren Sie den WOCHEN-TIMER. ■ Auswählen von Modus A oder B des WÖCHENTLICHEN TIMERS 1. Drücken Sie die Taste (WÖCHENTLICH). blinken in der Anzeige. (In der Regel blinkt Modus A zuerst.) 2.
Seite 64 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans ■ Kopieren und Einfügen Das Bearbeiten der Reservierungsplanung wird durch das Kopieren von Daten von einem zum anderen Tag vereinfacht. 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2.
Seite 65 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans ■ Löschen der WÖCHENTLICHEN TIMER-Daten. [Löschen einer Programmnummerreservierung] 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2. Drücken Sie die Taste (WÖCHENTLICH) drei Sekunden lang, um mit der Bear- beitung des Reservierungsplans zu beginnen.
Seite 66 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans [Löschen einer Tagesreservierung] 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2. Drücken Sie die Taste (WÖCHENTLICH) drei Sekunden lang, um mit der Bearbeitung des Reservierungsplans zu beginnen. 3.
Seite 67 INFO-FUNKTION ● Durch Drücken der (INFO)-Taste werden die Umgebungstemperatur der Fernbedienung und der monatliche Stromverbrauch auf der Fernbedienung angezeigt. ● Richten Sie die Fernbedienung nach dem Austauschen der Batterien auf das Innengerät, und drücken Sie die (INFO)-Taste. Der aktuelle Kalender und die Uhrzeit des Innengeräts werden übertragen. ●...
Seite 68 BETRIEBSMODUSSPERRE Die Fernbedienung kann zum Sperren des Modus HEIZEN (einschließlich LÜFTER), KÜHLEN (einschließlich LÜFTER) und ENTFEUCHTEN (einschließlich LÜFTER) eingestellt werden. ■ Methode zum Sperren des Modus HEIZEN (einschließlich VENTILATOR) Drücken Sie gleichzeitig die Tasten (ECO) und (POWERFUL) ca. fünf Sekunden lang, wenn die Fernbedienung ausgeschaltet ist.
Seite 69: Anzeigeinstrumente Für Innenraumgeräte
TEMPORÄRSCHALTER TEMPORÄRSCHALTER TEMPORÄRSCHALTER Wenn das Fernbediengerät aufgrunde von Batteriedefekt nicht arbeitet, so drücken Sie diesen Schalter zum Starten-/oder Stoppen. • Diese vorübergehende Funktion wird in der letzten Einstellung ausgeführt. (Die Einheit schaltet falls die Spannung unterbrochen war sofort auf automatische Betriebsart um.) ANZEIGEINSTRUMENTE FÜR INNENRAUMGERÄTE ANZEIGEINSTRUMENTE FÜR INNENRAUMGERÄTE BETRIEBSLAMPE...
Seite 70: Unterbrecherschalter
TEMPORÄRSCHALTER TEMPORÄRSCHALTER Wenn das Fernbediengerät aufgrunde von Batteriedefekt nicht arbeitet, so drücken Sie diesen Schalter zum Starten-/oder Stoppen. • Diese vorübergehende Funktion wird zu der letzten Einstellung ausgeführt. (Die Einheit schaltet bei Stromunterbrechung sofor t auf automatische Betriebsart um.) UNTERBRECHERSCHALTER Wenn die Raumklimaanlage nicht benutzt wird, muß...
Seite 71: Wartung
WARTUNG WARNUNG • Stoppen Sie die vor Reinigungsarbeiten die Anlage und schalten Sie die Spannungsversorgung aus. VORSICHT • Die Einheit nicht Wasser aussetzen: Es besteht die Gefahr eines elektrischen Schlages. • Zum Reinigen der Klimaanlageinnenseite befragen Sie Ihren Vertreter. • Zum Reinigen des Wärmeaustauschers der Inneneinheit keine Reinigungsmittel verwenden, um Störungen an der Einheit zu vermeiden.
Seite 72: Installation Und Entfernung Der Stirntafel
2. INSTALLATION UND ENTFERNUNG DER STIRNTAFEL • Benutzen Sie beide Griffe zum Greifen der Stirntafel beim Entfernen bzw. beim Befestigen. Entfernen 1 Drücken Sie auf die linke und rechte obere Ecke 2 Fassen Sie die vordere Abdeckung an der linken der vorderen Abdeckung.
Seite 73: Luftreinigungs- Filter (Spx-Cfh15)
5. LUFTREINIGUNGS- FILTER (SPX-CFH15) • Beim Aufbringen der Luftreinigungs- filter sind die Luftfilter zu entfernen und an den Haken auf dem Stirndeckungsgerüst zu befestigen. Luftreinigungs- filter • Unter Verwendung der Reinigungs- filter wird die Kühlfähigkeit leicht gemindert und die Kühlgeschwindigkeit reduziert. Deswegen, beim Verwenden der Einheit in diesem Modus setzen Sie die Ventilatorgeschwindigkeit auf “HOCH”.
Seite 74: Leistungsfähigkeiten
INFORMATIONEN LEISTUNGSFÄHIGKEITEN Heizleistung • Diese Raumklimaanlage benutzt ein Wärmepumpensystem, das durch VORSICHT die absorbierte Außenwärme den Raum beheizt. Wenn die Keinen Ofen oder Außenlufttemperatur sinkt, so wird ebenfalls die Heizleistung reduziert. In andere solchen Situationen arbeiten PAM und der Inverter zusammen, um die U/ Hochheizgeräte in M-Drehzahl des Kompressors zu erhöhen und somit eine Senkung der der Nähe der...
Seite 75: Regelmässige Kontrolle
REGELMÄSSIGE KONTROLLE BITTE FOLGENDE PUNKTE JÄHRLICH ODER HALBJÄHRLICH PRÜFEN. WENDEN SIE SICH BITTE AN DEN HÄNDLER, SOLLTEN SIE IRGEND EINE HILFE BRAUCHEN. Überprüfen Sie, ob die Erdungsleitung korrekt angeschlossen worden ist. Mit nicht angeschlossener oder defekter Erdleitung kann eine WARNUNG Einheitsstörung oder Elektroschockgefahr auftreten.
Seite 76 Dampf, der von der Außeneinheit Wasser, das beim Entfrosten verdampft, mit erfolgtem Dampfabgeben. abgegeben wird Erzeugt von Partikeln von Rauch, Nahrung, Kosmetikprodukten, usw., die Gerüche in der Raumluft anwesend sind und an der Einheit haften. Die Außeneinheit läuft weiter, auch Entfrosten im Laufe (beim Ausschalten des Heizens, prüft der Mikrocomputer wenn der Betrieb gestoppt worden den Frost, der in der Inneneinheit angesammelt ist, und steuert die Einheit...
Seite 77 RAF-35 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA APPAREIL INTÉRIEUR UNITÉ EXTÉRIEURE POUR MODÈLE SINGLE SPLIT RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 78 PRÉCAUTIONS À SUIVRE • Veuillez lire les “Précautions à Suivre” attentivement avant de mettre l’appareil en marche afin d’en assurer un emploi correct. • Veuillez être très attentif aux signes “ Avertissement” et “ Attention”. La section portant sur “Avertissement” contient des instructions qui, si elles ne sont pas observées peuvent causer de graves blessures et même la mort.
Seite 79 PRÉCAUTIONS À PRENDRE LORS DE L’UTILISATION DE VOTRE APPAREIL • L’appareil doit être utilisé conformément aux spécifications du fabricant et non pas à des fins de celles qui y sont spécifiées. INTERDICTION DE • Ne jamais mettre l’appareil en marche les mains humides car ceci peut constituer un risque d’accident qui peut être grave.
Seite 80 Clignotants de Filtre à air l’appareil d’interieur Récepteur de signes Panneau frontal RAC-25FPA RAC-35FPA Télécommande RAC-50FPA NOM DU MODÈLE ET DIMENSIONS MODÈLE LARGEUR HAUTEUR PROFONDEUR RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (APPAREIL INTÉRIEUR) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm 288mm...
Seite 81: Préparation Avant L'utilisation
PRÉPARATION AVANT L’UTILISATION ■ Installation des piles 1. Faites glisser le couvercle pour l'enlever. 2. Installez deux piles alcalines AAA.LR03. Mettez les piles dans le bon sens en vous aidant des repères du compartiment. 3. Remettez le couvercle en place. ■...
Seite 82 PRÉPARATION AVANT L’UTILISATION ■ Réglage de la date et de l'heure 1. Appuyez sur le bouton (Réinitialiser) pour commencer le réglage. « Year » (Année) se met à clignoter. 2. Appuyez sur le bouton (Heure) pour régler l'année. 3. Appuyez sur le bouton (Horloge).
Seite 83 NOM ET DESCRIPTION DES FONCTIONS DE LA TÉLÉCOMMANDE TÉLÉCOMMANDE La télécommande contrôle le fonctionnement de l'unité intérieure. La télécommande offre une portée ● d'environ 7 mètres. Si l'éclairage de la pièce est contrôlé électroniquement, cette portée peut être inférieure. L'unité peut être installée au mur à l'aide du support de xation fourni. Avant de l'installer au mur, véri ez que l'unité...
Seite 84 NOM ET DESCRIPTION DES FONCTIONS DE LA TÉLÉCOMMANDE Bouton de sélection MODE Bouton POWERFUL Ce bouton permet de sélectionner le (Puissance) mode de fonctionnement. Appuyez Ce bouton permet de passer sur ce bouton pour faire dé ler au mode POWERFUL les différents modes de façon (Puissance).
Seite 85: Fonctions Diverses
FONCTIONS DIVERSES ■ Contrôle du redémarrage automatique ● En cas de coupure de courant, cette fonction permet de redémarrer automatiquement l'unité après le rétablissement de l'alimentation électrique en conservant le mode de fonctionnement et la direction du débit d'air précédemment sélectionnés. (À...
Seite 86: Mode Chauffage
MODE CHAUFFAGE ● Utilisez l'appareil pour chauffer une pièce lorsque la température extérieure est inférieure à 21 °C. Si la température est trop élevée (plus de 21 °C), le mode chauffage peut être désactivé a n de protéger l'appareil. ● Pour garantir la abilité...
Seite 87: Mode Déshumidification
MODE DÉSHUMIDIFICATION Utilisez l'appareil pour déshumidi er une pièce lorsque la température ambiante est supérieure à 16 °C. En dessous de 15 °C, le mode déshumidi cation ne fonctionne pas. Appuyez sur le bouton de sélection MODE jusqu'à ce que l'écran af che (Déshumidi cation).
Seite 88: Mode Refroidissement
MODE REFROIDISSEMENT Utilisez l'appareil pour rafraîchir une pièce lorsque la température extérieure est comprise entre -10 et 43 °C. Si l'humidité de la pièce est très élevée (80 %), des gouttelettes de condensation peuvent se former sur la grille de la sortie d'air de l'unité intérieure. Appuyez sur le bouton de sélection MODE jusqu'à...
Seite 89: Mode Ventilation
MODE VENTILATION Vous pouvez utiliser l'appareil comme un simple recycleur d'air. Appuyez sur le bouton de sélection MODE jusqu'à ce que l'écran af che (FAN) (Ventilation). Sélectionnez la vitesse de ventilation souhaitée à l'aide du bouton (FAN SPEED) (Vitesse de ventilation) (le réglage est indiqué à l'écran). (AUTO) (HIGH) (MED)
Seite 90 MODE BALAYAGE AUTOMATIQUE Pour démarrer le balayage vertical automatique Appuyez sur le bouton (AUTO SWING (VERTICAL)) (Balay- CIG CWVQOCVKSWG 8GTVKECN .GU FÃ GEVGWTU EQOOGPEGPV ´ UG FÃ- placer vers le haut et le bas. U CH EJG ´ N ÃETCP Pendant Pour annuler le balayage vertical automatique le mode de...
Seite 91 MODE PUISSANCE ● Lorsque vous appuyez sur le bouton (POWERFUL) (Puissance) en mode AUTO (Automatique), HEATING (Chauffage), DEHUMIDIFYING (Déshumidi cation), COOLING (Refroidissement) ou FAN (Ventilation), le climatiseur tourne à la puissance maximum. ● En mode POWERFUL (Puissance), l'unité intérieure souf era de l'air plus froid ou plus chaud selon si elle se trouve en mode COOLING (Refroidissement) ou HEATING (Chauffage) respectivement.
Seite 92: Mode Silencieux
MODE SILENCIEUX ● Lorsque vous appuyez sur le bouton (SILENT) (Silencieux) en mode AUTO (AUTOMATIQUE), HEATING (CHAUFFAGE), DEHUMIDIFYING (DÉSHUMIDIFICATION), COOLING (REFROIDISSEMENT) ou FAN (VENTILATION), la vitesse du ventilateur devient extrêmement lente. ■ Activation du mode SILENT (Silencieux) ● Appuyez sur le bouton (Silencieux) lors du fonctionnement de l'appareil.
Seite 93: Mode Économie
MODE ÉCONOMIE Le mode ECO (Économie) économise l'énergie en modi ant automatiquement la température de consigne et en limitant la valeur de consommation d'énergie maximum. ● Lorsque vous appuyez sur le bouton (Économie) en mode AUTO (AUTOMATIQUE), HEATING (CHAUFFAGE), DEHUMIDIFYING (DÉSHUMIDIFICATION) ou COOLING (REFROIDISSEMENT), le climatiseur passe au mode «...
Seite 94 MODE ABSENCE Pour empêcher toute diminution excessive de la température ambiante, réglez automatiquement la température sur 10°C lorsque vous vous absentez. Ce mode peut fonctionner de deux façons : « Fonctionnement continu » et « Fonctionnement pendant un nombre de jours ». Utilisez le « Fonctionnement pendant un nombre de jours » pour spécifi er un nombre de jours inférieur à 99. ■...
Seite 95 MODE NETTOYAGE (NETTOYAGE EN UNE TOUCHE) Séchage de l’échangeur de chaleur intérieur après un fonctionnement en mode refroidissement afi n d'éviter la moisissure. ■ Activation du mode CLEAN (Nettoyage) ● Appuyez sur le bouton (CLEAN) (Nettoyage) quand l'appareil est hors tension. La durée totale de l'opération de nettoyage en une touche est de 60 minutes.
Seite 96 MODE PROGRAMMATEUR PONCTUEL (PROGRAMMATEUR D'ACTIVATION/DÉSACTIVATION) MINUTERIE DE DÉSACTIVATION Vous pouvez régler l'appareil pour qu'il s'arrête à une heure prédéfi nie. 1. Appuyez sur le bouton (Programmateur de désactivation). clignotent à l'écran. 2. Réglez l'heure d'arrêt à l'aide du bouton (TIME) (Heure). 3.
Seite 97 FONCTIONNEMENT DU PROGRAMMATEUR DE VEILLE ÉCONOMIQUE Le programmateur peut être réglé sur une durée quelconque inférieure à 7 jours. Lorsque vous appuyez sur le bouton (SLEEP) (Veille) en mode AUTO (Automatique), HEATING (Chauffage), DEHUMIDIFYING (Déshumidifi cation), COOLING (Refroidissement) ou FAN (Ventilation), le climatiseur modifi e la température ambiante et réduit la vitesse du ventilateur.
Seite 98 FONCTIONNEMENT DU PROGRAMMATEUR DE VEILLE ÉCONOMIQUE ■ Réglage de ECO SLEEP TIMER (Programmateur de veille économique) et ON TIMER (Programmateur d'activation) Le climatiseur est arrêté par ECO SLEEP TIMER (Programmateur de veille économique) et redémarré par ON TIMER (Programmateur d'activation). 1.
Seite 99 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Il est possible de sélectionner le Mode A ou le Mode B. Pour chaque mode, vous pouvez régler jusqu'à 6 programmes par jour. Au ● total, vous pouvez régler jusqu'à 42 programmes par semaine pour chaque mode. Si la date et l'heure ne sont pas réglées, la réservation de WEEKLY TIMER (Programmateur hebdomadaire) ne peut pas être réglée. ●...
Seite 100 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE 5. Appuyez sur le bouton (Programmateur d’activation ou de désactivation) pour sélectionner la réservation ON TIMER (Programmateur d’activation) ou OFF TIMER (Programmateur de désactivation). 6. Appuyez sur le bouton (Heure) pour régler la réservation horaire. 7. Appuyez sur la commande (TEMP ) pour défi nir la réservation de température.
Seite 101 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 2: Sélectionnez le Mode A ou le Mode B et activez ou désactivez WEEKLY TIMER (Programmateur hebdomadaire). ■ Procédure de sélection du Mode A ou du Mode B du réglage WEEKLY TIMER (Programmateur hebdomadaire). 1. Appuyez sur le bouton (Hebdomadaire).
Seite 102 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. ■ Comment copier et coller. Il est facile de modifi er le programme de réservation en copiant des données d'un jour vers un autre. 1. Appuyez sur le bouton (Hebdomadaire) pour sélectionner le Mode A ou le Mode B.
Seite 103 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. ■ Comment supprimer les données du programmateur hebdomadaire. [Supprimer la réservation d'un numéro de programme] 1. Appuyez sur le bouton (Hebdomadaire) pour sélectionner le Mode A ou le Mode 2.
Seite 104 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. [Supprimer la réservation d'un jour] 1. Appuyez sur le bouton (Hebdomadaire) pour sélectionner le Mode A ou le Mode B. 2. Appuyez sur le bouton (Hebdomadaire) pendant 3 secondes environ pour démarrer la modifi cation du programme de réservation.
Seite 105 FONCTION INFORMATIONS ● Appuyez sur le bouton (INFO) pour affi cher la température autour de la télécommande et la consommation d'énergie mensuelle sur la télécommande. ● Après le remplacement des piles, dirigez la télécommande vers l'unité intérieure et appuyez sur le bouton (INFO).
Seite 106 VERROUILLAGE DU MODE DE FONCTIONNEMENT La télécommande peut être réglée pour commander le mode HEATING (Chauffage) (y compris FAN (Ventilation)), le mode COOLING (Refroidissement) (y compris FAN (Ventilation)) et le mode DEHUMIDIFYING (Déshumidifi cation) (y compris FAN (Ventilation)). ■ Méthode de verrouillage du fonctionnement du mode HEATING (Chauffage) (y compris FAN (Ventilation)). Appuyez simultanément sur les boutons (ECO) (Économie) et (POWERFUL) (Puissance)
Seite 107 INTERRUPTEUR TEMPORAIRE INTERRUPTEUR TEMPORAIRE INTERRUPTEUR TEMPORAIRE Si la télécommande ne fonctionne pas parce que les piles sont usées, appuyer sur ce commutateur pour faire démarrer et arrêter le fonctionnement. • Ce fonctionnement temporaire a lieu selon le dernier mode saisi. (L’unité se met tout de suite à...
Seite 108 INTERRUPTEUR TEMPORAIRE INTERRUPTEUR Si la télécommande ne fonctionne pas parce que les piles sont TEMPORAIRE usées, appuyer sur ce interrupteur pour faire démarrer et arrêter le fonctionnement. • Ce fonctionnement temporaire a lieu selon le dernier mode saisi. (L’appareil se met tout de suite à fonctionner automatiquement quand l’alimentation électrique est activée.) DISJONCTEUR Lorsque vous n’utilisez pas le système de conditionnement d’air, réglez le disjoncteur sur “OFF”.
Seite 109: Entretien
ENTRETIEN AVERTISSEMENT • Arrêter l’appareil à l’aide de la télécommande et mettre l’interrupteur sur OFF avant de la nettoyer. ATTENTION • N’est expose pas l’appareil a de l’eau pour ne pas causer un court-circuit. • Pour nettoyer dedans l’appareil d’air climatisé, contacter votre revendeur. •...
Seite 110 2. COMMENT INSTALLER ET ENLEVER LE PANNEAU AVANT • Assurez-vous d’utiliser vos deux mains pour empoigner le panneau avant quand vous l’enlevez ou que vous le fixez. Enlèvement 1 Appuyez sur les coins supérieurs gauche et droit 2 Saisissez les côtés gauche et droit du capot avant du capot avant.
Seite 111 5. FILTRES PURIFICATEUR D’AIR (SPX-CFH15) • Pour installer les filtres purificateur d’air, enlever les filtres à air et les fixer aux crochets devant le tableau du panneau avant. • La capacité de réfrigération est légèrement plus faible et la vitesse de Filtres purificateur d’air réfrigération plus lente quand des filtres purificateur d’air sont utilisés.
Seite 112 INFORMATIONS CAPACITÉ Capacité de chauffage • Cette appareil d’air climatisé utilise un système de pompe à chaleur qui ATTENTION absorbe la chaleur externe et l’achemine vers la pièce pour la chauffer. La Ne pas utiliser un four capacité de chauffage diminue au fur et à mesure que la température ou une autre source de diminue.
Seite 113: Service Après-Vente Et Garantie
INSPECTION RÉGULIÈRE VEUILLEZ VÉRIFIER LES POINTS SUIVANTS TOUS LES SIX MOIS OU TOUS LES ANS. CONTACTEZ VOTRE VENDEUR SI VOUS AVEZ BESOIN D’AIDE. Vérifier si l’unité est branchée correctement à la terre. Si le conducteur de terre est débranché ou défectueux, l’appareil AVERTISSEMENT peut tomber en panne ou il peut y avoir risque de court-circuit.
Seite 114 Vapeur émise par l’appareil extérieur Eau qui s’évapore durant l’opération de décongélation. Elles sont dues aux odeurs et aux particules de fumée, d’aliments, de cosmétiques, etc. dans l’air de la pièce. Celles-ci sont captées par l’unité et soufflées de nouveau Odeurs dans la pièce.
Seite 115 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA UNITÀ ESTERNA PER UNITÀ INTERNA MODELLO A SINGLE SPLIT RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 116 AAVVERTENZE DI SICUREZZA • Leggere attentamente le “Avvertenze di Sicurezza” prima del funzionamento per accertarsi di usare il condizionatore in modo corretto. • Prestare particolare attenzione ai simboli di “ Avvertenza” e di “ Cautela”. La sezione “Avvertenza” contiene delle regole, che se non osservate rigorosamente possono provocare gravi incidenti oppure la morte. La sezione “Cautela”...
Seite 117 PRECAUZIONI DURANTE IL FUNZIONAMENTO • Il prodotto deve essere utilizzato secondo le specifiche del fabbricante e per nessun altro motivo o scopo. DIVIETO • Evitare di mettere in funzione l’apparecchio con le mani bagnate, questo potrebbe causare incidenti fatali. TENERE AL RIPARO DALL’ACQUA •...
Seite 118: Nomi E Funzioni Delle Parti
Indicatori unità Filtro interna dell’aria Ricevitore Pannello anteriore RAC-25FPA RAC-35FPA Controllo a distanza RAC-50FPA IDENTIFICAZIONE E DIMENSIIONI DEL MODELLO MODELLO LARGHEZZA ALTEZZA PROFONDITÀ RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (UNITÀ INTERNA) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm 288mm RAC-50FPA...
Seite 119: Operazioni Preliminari
OPERAZIONI PRELIMINARI ■ Per inserire le batterie 1. Far scorrere il coperchio per toglierlo. 2. Inserire due batterie a secco AAA.LR03 (alcaline). La direzione delle batterie deve seguire i simboli dei poli indicati nell'alloggiamento. 3. Rimettere il coperchio nella posizione originale. ■...
Seite 120 OPERAZIONI PRELIMINARI ■ Per impostare il calendario e l'orologio 1. Premere il pulsante (RESET) quando si imposta l'ora per la prima volta. L'indicazione "Year" lampeggia. 2. Premere il pulsante (ORA) per impostare l'anno corrente. 3. Premere il pulsante (OROLOGIO). Le indicazioni "Day"...
Seite 121 NOMI E FUNZIONI DEL TELECOMANDO TELECOMANDO Controlla il funzionamento dell'unità interna. Il raggio di funzionamento è di circa 7 metri. Se la luce interna ● è controllata elettronicamente, il raggio di azione potrebbe essere inferiore. L'unità può essere ssata a muro utilizzando i dispositivi di ssaggio forniti. Prima del ssaggio, assicurarsi che sia possibile controllare l'unità...
Seite 122 NOMI E FUNZIONI DEL TELECOMANDO Pulsante di selezione MODALITÀ Pulsante POTENTE Utilizzare questo pulsante Utilizzare questo pulsante per selezionare la modalità di per impostare la modalità funzionamento. Ogni volta che 96 ) POTENTE. ( pag. si preme questo pulsante, la modalità...
Seite 123: Funzioni Aggiuntive
FUNZIONI AGGIUNTIVE ■ Controllo di riavvio automatico ● In caso di interruzione dell'alimentazione, l'apparecchio viene riavviato automaticamente una volta ripristinata l'alimentazione mantenendo la modalità di funzionamento e la direzione del usso dell'aria precedenti. (Dal momento che il funzionamento non viene interrotto dal telecomando.) ●...
Seite 124 RISCALDAMENTO ● Utilizzare l'apparecchio in modalità riscaldamento quando la temperatura esterna è inferiore a 21°C. Quando è troppo caldo (oltre i 21°C), la funzione di riscaldamento potrebbe non funzionare per proteggere l'apparecchio. ● Per un utilizzo sicuro dell'apparecchio, si consiglia di utilizzarlo a una temperatura esterna superiore a -15 °C. Premere il pulsante di selezione MODALITÀ...
Seite 125 DEUMIDIFICAZIONE Utilizzare l'apparecchio per la deumidi cazione quando la temperatura della stanza è superiore a 16°C. Quando è inferiore a 15°C, la funzione di deumidi cazione non è disponibile. Premere il pulsante di selezione MODALITÀ in modo che il display indichi la modalità...
Seite 126 RAFFREDDAMENTO Utilizzare l'apparecchio per il raffreddamento quando la temperatura esterna è compresa fra -10°C e 43°C. Se l'umidità interna è molto elevata (80%), sulla griglia di fuoriuscita dell'aria dell'unità interna può formarsi della condensa. Premere il pulsante di selezione MODALITÀ in modo che il display indichi la modalità...
Seite 127 MODALITÀ VENTOLA È possibile utilizzare l'apparecchio semplicemente come ventilatore. Premere il pulsante di selezione MODALITÀ in modo che il display indichi la modalità di funzionamento (VENTOLA). Impostare la VELOCITÀ VENTOLA desiderata con il pulsante (VELOCITÀ VENTOLA) (il display indica l'impostazione). (AUTO) (ALTA) (MEDIA)
Seite 128 MODALITÀ INCLINAZIONE AUTOMATICA Per impostare l'inclinazione automatica verticale Premere il pulsante (INCLINAZIONE AUTO (VERTICALE)). + FG GVVQTK KPK\KCPQ C QUEKNNCTG FCNN CNVQ XGTUQ KN DCUUQ viene visualizzato sullo schermo LCD. Per annullare l'impostazione dell'inclinazione automatica verticale Durante il Verticale riscaldamento circa 50°...
Seite 129 MODALITÀ POTENTE ● Quando si preme il pulsante (POTENTE) durante il funzionamento AUTOMATICO, RISCALDAMENTO, DEUMIDIFICAZIONE, RAFFREDDAMENTO o VENTOLA, il condizionatore d'aria funziona alla massima potenza. ● Durante il funzionamento POTENTE, il usso dell'aria che fuoriesce dall'unità interna è freddo o caldo a seconda che sia impostata rispettivamente la modalità...
Seite 130: Modalità Silenzioso
MODALITÀ SILENZIOSO ● Quando si preme il pulsante (SILENZIOSO) durante il funzionamento AUTOMATICO, RISCALDAMENTO, DEUMIDIFICAZIONE, RAFFREDDAMENTO o VENTOLA, la ventola funziona a bassissima velocità. ■ Per avviare il funzionamento SILENZIOSO ● Premere il pulsante (SILENZIOSO) durante il funzionamento. " " viene visualizzato sullo schermo LCD. La ventola funziona a bassissima velocità.
Seite 131: Modalità Eco
MODALITÀ ECO Il funzionamento ECO è una modalità di risparmio energetico, poiché modi ca automaticamente la temperatura impostata e limita il valore di consumo energetico massimo. ● Quando si preme il pulsante (ECO) durante il funzionamento AUTOMATICO, RISCALDAMENTO, DEUMIDIFICAZIONE o RAFFREDDAMENTO, il condizionatore d'aria funziona in modalità...
Seite 132 MODALITÀ FUORI CASA Evitare che la temperatura ambiente si abbassi eccessivamente impostando automaticamente una temperatura di 10 °C quando si è fuori casa. Questa modalità può essere impostata in base al "Funzionamento continuo" o al "Funzionamento del timer dei giorni". Utilizzare il "Funzionamento del timer dei giorni"...
Seite 133 MODALITÀ PULIZIA (PULIZIA RAPIDA) Sbrinamento dello scambiatore di calore interno dopo l'utilizzo in modalità di raffreddamento per prevenire l'insorgenza di muffe. ■ Per avviare il funzionamento PULIZIA ● Premere il pulsante (PULIZIA) quando l'unità è spenta. Il tempo totale necessario per l'operazione di pulizia rapida è 60 minuti.
Seite 134 MODALITÀ TIMER UNICO (TIMER ON/OFF) TIMER OFF È possibile programmare l'arresto dell'apparecchio a una determinata ora. 1. Premere il pulsante (TIMER OFF). lampeggiano sullo schermo. 2. Impostare l'"ora di spegnimento" mediante il pulsante (ORA). 3. Dopo averla impostata, puntare il telecomando verso l'unità interna e premere il pulsante (INVIA).
Seite 135 MODALITÀ SLEEP TIMER ECO È possibile impostare il timer per una durata di 7 ore. Quando si preme il pulsante (SLEEP) durante il funzionamento AUTOMATICO, RISCALDAMENTO, DEUMIDIFICAZIONE, RAFFREDDAMENTO o VENTOLA, l'unità modifi ca la temperatura ambiente e riduce la velocità della ventola. In questo modo, si ottiene un risparmio energetico.
Seite 136 MODALITÀ SLEEP TIMER ECO ■ Per impostare il funzionamento SLEEP TIMER ECO e TIMER ON Il condizionatore d'aria viene spento dalla modalità SLEEP TIMER ECO e viene acceso dalla modalità TIMER ON. 1. Impostare il funzionamento TIMER ON. 2. Premere il pulsante (SLEEP TIMER) e impostare la modalità...
Seite 137 MODALITÀ TIMER SETTIMANALE È possibile selezionare la modalità A o la modalità B. Per ciascuna modalità, è possibile impostare fi no a 6 programmi al giorno. In ● totale, è possibile impostare un massimo di 42 programmi alla settimana per ciascuna modalità. Se il calendario e l'orologio non sono impostati, non è...
Seite 138 MODALITÀ TIMER SETTIMANALE 5. Premere il pulsante (TIMER ON-OFF) per selezionare la programmazione TIMER ON o TIMER OFF. 6. Premere il pulsante (ORA) per impostare la programmazione dell'ora. 7. Premere il pulsante (TEMP ) per impostare la programmazione della temperatura. 8.
Seite 139 MODALITÀ TIMER SETTIMANALE Fase 2: selezionare la modalità A o la modalità B e attivare o disattivare il TIMER SETTIMANALE. ■ Come selezionare la modalità A o la modalità B dell'impostazione del TIMER SETTIMANALE. 1. Premere il pulsante (TIMER SETTIMANALE). I simboli lampeggiano sul display.
Seite 140 MODALITÀ TIMER SETTIMANALE Fase 3: copiare e annullare la pianifi cazione della programmazione. ■ Come copiare e incollare. È possibile modifi care la pianifi cazione della programmazione con facilità copiando i dati da un giorno a un altro. 1. Premere il pulsante (TIMER SETTIMANALE) per selezionare la modalità...
Seite 141 MODALITÀ TIMER SETTIMANALE Fase 3: copiare e annullare la pianifi cazione della programmazione. ■ Come eliminare i dati del TIMER SETTIMANALE. [Eliminare la programmazione di un numero di programma] 1. Premere il pulsante (TIMER SETTIMANALE) per selezionare la modalità A o la modalità...
Seite 142 MODALITÀ TIMER SETTIMANALE Fase 3: copiare e annullare la pianifi cazione della programmazione. [Eliminare la programmazione di un giorno] 1. Premere il pulsante (TIMER SETTIMANALE) per selezionare la modalità A o la modalità B. 2. Premere il pulsante (TIMER SETTIMANALE) per 3 secondi per iniziare a modifi care la pianifi cazione della programmazione.
Seite 143: Funzione Informazioni
FUNZIONE INFORMAZIONI ● Quando si preme il pulsante (INFORMAZIONI), i dati relativi alla temperatura rilevata attorno al telecomando e al consumo energetico mensile vengono visualizzati sul telecomando. ● Dopo aver sostituito le batterie, puntare il telecomando verso l'unità interna e premere il pulsante (INFORMAZIONI).
Seite 144 BLOCCO MODALITÀ DI FUNZIONAMENTO È possibile impostare il telecomando per bloccare le modalità di funzionamento RISCALDAMENTO (incluso la funzione VENTOLA), RAFFREDDAMENTO (incluso la funzione VENTOLA) e DEUMIDIFICAZIONE (incluso la funzione VENTOLA). ■ Metodo per bloccare la modalità di funzionamento RISCALDAMENTO (incluso la funzione VENTOLA). Premere contemporaneamente i pulsanti (ECO) e (POTENTE) per circa 5 secondi quando...
Seite 145 INTERRUTTORE TEMPORANEO INTERRUTTORE TEMPORANEO INTERRUTTORE TEMPORANEO Se il telecomando non funziona perché le batterie sono esaurite, premere questo interruttore per accendere e spegnere l’unità. • Questo interruttore imposta l’ultima modalità di funzionamento utilizzata. (L’unità entra immediatamente nella modalità funzionamento in automatico.) INDICATORI UNITÀ...
Seite 146 INTERRUTTORE TEMPORANEO INTERRUTTORE Se il telecomando non funziona perché le batterie sono esaurite, TEMPORANEO premere questo interruttore per accendere e spegnere l’unità. • Questo interruttore imposta l’ultima modalità di funzionamento utilizzata. (L’unità entra immediatamente nella modalità di funzionamento in automatico.) INTERRUTTORE DI CIRCUITO Quando non usa l’aria condizionata della camera, regolare l’interruttore in “OFF (ARRESTO)”.
Seite 147: Manutenzione
MANUTENZIONE AVVERTENZA • Prima della pulizia, spegnere l’unità con il telecomando e disinserire l’interruttore di rete. CAUTELA • Non esporre l’unità all’acqua, altrimenti può verificarsi una scossa elettrica. • Per la pulizia interna del climatizzatore, rivolgersi al proprio rivenditore. • Non utilizzare un detergente per la pulizia dello scambiatore di calore dell’unità per interni, altrimenti l’unità può danneggiarsi.
Seite 148 2. MONTAGGIO E SMONTAGGIO DEL PANNELLO ANTERIORE • In sede di montaggio e smontaggio, afferrare sempre il pannello anteriore con entrambe le mani. Smontaggio 1 Premere sugli angoli superiori sinistro e destro 2 Afferrare i lati sinistro e destro del pannello del pannello anteriore.
Seite 149 5. FILTRI DI PULIZIA DELL’ARIA (SPX-CFH15) • Per l’installazione, smontare i filtri dell’aria ed agganciare i filtri di pulizia Filtri di pulizia dell’aria dell’aria al telaio del coperchio anteriore. • Quando si utilizzano i filtri di pulizia dell’aria, la capacità di raffreddamento può...
Seite 150 INFORMAZIONE CAPACITÀ Capacità di riscaldamento CAUTELA • Questo climatizzatore è dotato di una pompa di riscaldamento che assorbe il calore esterno e riscalda il locale. Se si riduce la temperatura Non utilizzare stufe o ambiente, si riduce anche la capacità di riscaldamento. In tal caso, altri apparecchi ad alta temperatura in PAM e inverter aumentano il regime del compressore per evitare che...
Seite 151 CONTROLLI DA FARE DI QUANDO IN QUANDO CONTROLLARE I PUNTI SEGUENTI OGNI SEI MESI OPPURE UNA VOLTA ALL’ANNO. CONTATTARE IL RIVENDITORE IN CASO DI NECESSITÀ. Verificare che la massa dell’unità sia collegata correttamente. In caso di scollegamento o guasto alla massa sussiste il rischio di AVVERTENZA danni all’unità...
Seite 152 Vapore emesso dall’unità per esterni L’acqua generata durante la sbrinatura evapora e si forma il vapore. Gli odori e le particelle di fumo, alimenti, cosmetici ecc. presenti nel locale vengono Odori aspirati e reintrodotti nel locale. Sbrinatura in corso (quando si spegne il riscaldamento, il microcomputer controlla L’unità...
Seite 153 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA UNIDAD EXTERIOR PARA UNIDAD INTERIOR MODELO DE UN ÚNICO SPLIT RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 154: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD • Lea cuidadosamente las “Precauciones de Seguridad” antes de poner en funcionamiento la unidad para asegurarse de que la usa correctamente. • Preste especial atención a las señales de “ Warning” (advertencia) y “ Caution”(precaución). La sección “advertencia”...
Seite 155 PRECAUCIONES DURANTE EL FUNCIONAMIENTO • Este producto debe ser utilizado siguiendo las indicaciones del fabricante y no para cualquier otro uso deliberado. PROHIBICIÓN • No intente poner en funcionamiento la unidad con las manos húmedas, esto podría causar un accidente fatal. NO MOJAR •...
Seite 156 Filtro de aire Receptor de señal Panel frontal RAC-25FPA RAC-35FPA Mando a distancia RAC-50FPA NOMBRE DEL MODELO Y DIMENSIONES MODELO ANCHURA ALTURA PROFUNDIDAD RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (UNIDAD INTERIOR) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm...
Seite 157 PREPARATIVOS ANTES DEL FUNCIONAMIENTO ■ Para instalar las pilas 1. Desplace la cubierta para extraerla. 2. Instale dos pilas secas AAA.LR03 (alcalinas). La dirección de las pilas debe coincidir con las marcas de la carcasa. 3. Vuelva a colocar la cubierta en su posición original. ■...
Seite 158 PREPARATIVOS ANTES DEL FUNCIONAMIENTO ■ Para ajustar el calendario y el reloj 1. La primera vez que efectúe el ajuste, pulse el botón (RESTABLECER). De este modo parpadeará el texto "Año". 2. Para especi car el año en curso, pulse el botón (HORA).
Seite 159: Mando A Distancia
NOMBRES Y FUNCIONES DEL MANDO A DISTANCIA MANDO A DISTANCIA Controla el funcionamiento de la unidad interior. El alcance del mando es de unos 7 metros. Si la ● iluminación interior se controla electrónicamente, el alcance del mando a distancia puede ser inferior. Esta unidad se puede jar a una pared mediante el soporte incluido.
Seite 160 NOMBRES Y FUNCIONES DEL MANDO A DISTANCIA Botón selector MODO Botón POTENTE Utilice este botón para seleccionar Utilice este botón para el modo de funcionamiento. ajustar el modo POTENTE. Cada vez que lo pulse, el modo pág. 124) cambiará siguiendo la secuencia (AUTOMÁTICO) ➞...
Seite 161: Funciones Diversas
FUNCIONES DIVERSAS ■ Control de reinicio automático ● Si se produce un fallo de alimentación eléctrica, el funcionamiento se reanudará automáticamente al reanudarse el suministro, en el modo de funcionamiento y la dirección de ujo de aire anteriores. (Siempre y cuando no se haya detenido el funcionamiento mediante el mando a distancia.) ●...
Seite 162 FUNCIONAMIENTO DE LA CALEFACCIÓN ● Utilice el dispositivo como calefactor cuando la temperatura exterior se sitúe por debajo de 21 °C. Si la temperatura es más alta (superior de 21 °C), la calefacción no funcionará para proteger al dispositivo. ● Para mantener la abilidad del dispositivo, no lo utilice si la temperatura exterior es inferior a los -15 °C.
Seite 163 FUNCIONAMIENTO DE LA DESHUMIDIFICACIÓN Utilice este dispositivo para deshumidi car cuando la temperatura de la estancia esté por encima de 16 °C. A temperaturas inferiores a 15 °C, la función de deshumidi cación no funcionará. Pulse el selector de MODO para que la pantalla indique el modo de funcionamiento (DESHUMIDIFICACIÓN).
Seite 164 FUNCIONAMIENTO DE LA REFRIGERACIÓN Utilice el dispositivo para enfriar cuando la temperatura exterior se sitúe entre -10 y 43 °C. Si la humedad en el interior es muy alta (80%), puede formarse condensación en la rejilla de salida de aire de la unidad interior.
Seite 165 FUNCIONAMIENTO CON VENTILADOR El dispositivo puede utilizarse simplemente como ventilador. Pulse el selector de MODO para que la pantalla indique (VENTILADOR). Ajuste la VELOCIDAD DEL VENTILADOR de su preferencia con el botón (VELOCIDAD DEL VENTILADOR) (la pantalla indica el ajuste). (AUTOMÁTICO) (ALTO) (MEDIO)
Seite 166 FUNCIONAMIENTO DE OSCILACIÓN AUTOMÁTICA Para iniciar la oscilación automática vertical Pulse el botón (OSCILACIÓN AUTOMÁTICA (VERTICAL)). .QU FG GEVQTGU EQOGP\CT¶P C QUEKNCT JCEKC CTTKDC Q JCEKC abajo. En la pantalla de LCD aparecerá indicado Para cancelar la oscilación automática vertical En el calentamiento Alrededor...
Seite 167 FUNCIONAMIENTO POTENTE ● Si se pulsa el botón (POTENTE) durante el funcionamiento en AUTOMÁTICO, CALEFACCIÓN, DESHUMIDIFICACIÓN, REFRIGERACIÓN o VENTILADOR, el acondicionador de aire comenzará a funcionar a máxima potencia. ● Durante el funcionamiento en modo POTENTE, la unidad interior generará aire más frío o más caliente en modo REFRIGERACIÓN o CALEFACCIÓN, respectivamente.
Seite 168 FUNCIONAMIENTO SILENCIOSO ● Si se pulsa el botón (SILENCIOSO) durante el funcionamiento en modo AUTOMÁTICO, CALEFACCIÓN, DESHUMIDIFICACIÓN, REFRIGERACIÓN o VENTILADOR, la velocidad del ventilador pasará al modo ultralento. ■ Para iniciar el modo SILENCIOSO ● Pulse el botón (SILENCIOSO) durante el funcionamiento del aparato.
Seite 169 FUNCIONAMIENTO ECO VENTILADOR El funcionamiento en modo ECO es una función de ahorro de energía que cambia automáticamente la temperatura programada y limita al máximo el consumo eléctrico. ● Si se pulsa el botón (ECO) durante el funcionamiento en modo AUTOMÁTICO, CALEFACCIÓN, DESHUMIDIFICACIÓN o REFRIGERACIÓN, el acondicionador de aire comenzará...
Seite 170 FUNCIONAMIENTO EN MODO FUERA DE CASA Evita que la temperatura de la estancia caiga demasiado ajustando automáticamente la temperatura a 10 °C cuando no hay nadie en casa. Esta modalidad puede activarse como “Funcionamiento continuo” y “Funcionamiento con temporizador diario”. Utilice "Funcionamiento con temporizador diario"...
Seite 171 FUNCIONAMIENTO DE LIMPIAR (AUTOLIMPIEZA) Seca el termopermutador, después del funcionamiento de la refrigeración, para evitar la presencia de hongos. ■ Para iniciar el modo LIMPIAR ● Vuelva a pulsar el botón (LIMPIAR) cuando la unidad está apagada. La operación de autolavado tarda unos 60 minutos. Durante el procedimiento podrán funcionar CALEFACCIÓN o VENTILADOR.
Seite 172 TEMPORIZADOR PUNTUAL (TEMPORIZADOR DE ENCENDIDO/APAGADO) TEMPORIZADOR DE APAGADO El dispositivo puede programarse para desconectarse a una hora preestablecida 1. Pulse el botón (TEMPORIZADOR DE APAGADO). parpadearán en la pantalla. 2. Programe la hora de apagado con el botón (HORA). 3. Una vez programada, apunte el mando a distancia hacia la unidad interior y pulse el botón (ENVIAR).
Seite 173 FUNCIONAMIENTO DEL TEMPORIZADOR DE DESCONEXIÓN El temporizador puede ajustarse hasta una duración de 7 horas. Pulsando el botón (DESCONEXIÓN) durante el funcionamiento en AUTOMÁTICO, CALEFACCIÓN, DESHUMIDIFICACIÓN, REFRIGERACIÓN o VENTILADOR, la unidad cambia la temperatura de la estancia y reduce la velocidad del ventilador. Esto permite el ahorro de energía. Antes de seleccionar el funcionamiento del TEMPORIZADOR DE DESCONEXIÓN ECO, ajuste la hora.
Seite 174 FUNCIONAMIENTO DEL TEMPORIZADOR DE DESCONEXIÓN ECO ■ Para activar el TEMPORIZADOR DE DESCONEXIÓN ECO El acondicionador de aire será apagado por el TEMPORIZADOR DE DESCONEXIÓN ECO y encendido por el TEMPORIZADOR DE ENCENDIDO. 1. Ajuste el TEMPORIZADOR DE ENCENDIDO. 2. Pulse el botón (DESCONEXIÓN) y ajuste el TEMPORIZADOR DE DESCONEXIÓN ECO.
Seite 175 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL Es posible seleccionar el Modo A o el Modo B. Para cada modo se puede programar un máximo de 6 programas por día. En total, ● se puede programar un máximo de 42 programas semanales para cada modo. Si el calendario y el reloj no están ajustados, no será...
Seite 176 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL 5. Pulse el botón (TEMPORIZADOR DE ENCENDIDO/APAGADO) para seleccionar la reserva TEMPORIZADOR DE ENCENDIDO o TEMPORIZADOR DE APAGADO. 6. Para ajustar la reserva de hora, pulse el botón (HORA). 7. Para ajustar la reserva de temperatura, pulse el botón (TEMP 8.
Seite 177 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL Paso 2: Seleccione el Modo A o el Modo B y active o desactive el TEMPORIZADOR SEMANAL. ■ Cómo seleccionar el Modo A o el Modo B del TEMPORIZADOR SEMANAL. 1. Pulse el botón (SEMANAL). parpadearán en la pantalla. (Normalmente, el Modo A parpadeará...
Seite 178 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL Paso 3: Copie y cancele el programador de reservas. ■ Cómo copiar y pegar. Modifi car la programación de reservas resulta fácil copiando un día en otro, y así sucesivamente. 1. Pulse el botón (SEMANAL) para seleccionar el Modo A o el Modo B. 2.
Seite 179 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL Paso 3: Copie y cancele el programador de reservas. ■ Cómo borrar los datos del TEMPORIZADOR SEMANAL. [Borra un número de programa reservado] 1. Pulse el botón (SEMANAL) para seleccionar el Modo A o el Modo B. 2.
Seite 180 FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL Paso 3: Copie y cancele el programador de reservas. [Borra un día reservado] 1. Pulse el botón (SEMANAL) para seleccionar el Modo A o el Modo B. 2. Pulse el botón (SEMANAL) durante unos 3 segundos para empezar a modifi car la programación de reservas.
Seite 181 FUNCIÓN INFO ● Pulse el botón (INFO) para ver la temperatura en torno al mando a distancia y el consumo mensual en el mando a distancia. ● Una vez cambiadas las pilas, apunte el mando a distancia hacia la unidad interior y pulse el botón (INFO).
Seite 182 BLOQUEO DEL MODO DE FUNCIONAMIENTO El mando a distancia puede programarse para fi jar los modos de funcionamiento CALEFACCIÓN (incluyendo VENTILADOR), REFRIGERACIÓN (incluyendo VENTILADOR) y DESHUMIDIFICACIÓN (incluyendo VENTILADOR). ■ Método de bloqueo del modo CALEFACCIÓN (incluyendo VENTILADOR). Pulse simultáneamente los botones (ECO) y (POTENTE) durante unos 5 segundos mientras el mando a distancia esté...
Seite 183 INTERRUPTOR TEMPORAL INTERRUPTOR TEMPORAL INTERRUPTOR TEMPORAL Si el mando a distancia no funciona debido a un fallo de las pilas, pulse este interruptor para poner en marcha y parar el acondicionador de aire. • Este funcionamiento temporal se hará en el modo seleccionado más recientemente.
Seite 184 INTERRUPTOR TEMPORAL Si el mando a distancia no funciona debido a un fallo de las INTERRUPTOR TEMPORAL pilas, pulse este interruptor para poner en marcha y parar el acondicionador de aire. • Este funcionamiento temporal se hará en el modo seleccionado más recientemente.
Seite 185: Mantenimiento
MANTENIMIENTO ADVERTENCIA • Antes de limpiar, pare la unidad con el mando a distancia y apague el disyuntor. PRECAUCIÓN • No exponga la unidad al agua, ya que puede causar descargas eléctricas. • Para limpiar el interior del acondicionador de aire, consulte a su distribuidor. •...
Seite 186 2. MODO DE INSTALACIÓN Y DESINSTALACIÓN DEL PANEL FRONTAL • Sujete el panel frontal con ambas manos al retirarlo o soltarlo. Desmontaje 1 Presione las esquinas superior izquierda y 2 Agarre los lados izquierdo y derecho del panel derecha del panel delantero. delantero y tire hacia arriba para retirarlo.
Seite 187 5. FILTROS DE LIMPIEZA DEL AIRE (SPX-CFH15) • Cuando instale los filtros de limpieza del aire, retire los filtros de aire y Filtros de limpieza del aire colóquelos en los ganchos del bastidor de la tapa frontal. • La capacidad de refrigeración se puede ver ligeramente debilitada y reducirse la velocidad de refrigeración cuando se utilizan los filtros de limpieza del aire.
Seite 188 INFORMACIÓN CAPACIDADES Capacidad de Calefacción PRECAUCIÓN • Este acondicionador de aire utiliza un sistema de bomba de calor que No utilice una estufa absorbe el calor exterior y lo transfiere a la habitación donde se calienta. o cualquier otro Según baja la temperatura ambiente, también se reduce la capacidad de aparato de altas calefacción.
Seite 189 INSPECCIÓN REGULAR POR FAVOR, COMPRUEBE LOS SIGUIENTES PUNTOS CADA SEIS MESES O ANUALMENTE. CONTACTE CON SU AGENTE DE VENTAS SI NECESITA AYUDA. Compruebe si la línea de tierra de la unidad se ha conectado correctamente. ADVERTENCIA Si la línea de tierra se ha desconectado o es defectuosa, pueden producirse daños en la unidad o descargas eléctricas.
Seite 190 Vapor emitido desde la unidad exterior El agua generada durante el desescarche se evapora y se produce vapor. Causados por partículas de humo, alimentos, cosméticos, etc., presentes en el aire de Olores la habitación y que se adhieren a la unidad y son expulsados de nuevo en la habitación. Se está...
Seite 191 RAF-35 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA UNIDADE EXTERIOR PARA UNIDADE INTERIOR MODELO SPLIT ÚNICO RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 192: Medidas De Precaução
MEDIDAS DE PRECAUÇÃO • É favor ler atentamente as “Medidas de precaução”, antes de pôr o aparelho em funcionamento, para garantir um manuseamento correcto do aparelho. • Preste especial atenção aos sinais de “ Aviso” e “ Cuidado”. Os passos assinalados com “Aviso” podem causar morte ou ferimentos graves, se não forem rigorosamente respeitados.
Seite 193 PRECAUÇÕES A TOMAR DURANTE O FUNCIONAMENTO • O aparelho deve ser operado de acordo com as especificações do fabricante e não para quaisquer outros fins. É PROIBIDO • Não se aventure a operar o aparelho com as mãos molhadas, pois poderá sofrer um acidente fatal.
Seite 194 Filtro de ar Receptor de sinais Painel frontal RAC-25FPA RAC-35FPA Controle remoto RAC-50FPA DENOMINAÇÃO E DIMENSÕES DO MODELO MODELO LARGURA ALTURA PROFUNDIDADE RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (UNIDADE INTERIOR) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm 288mm...
Seite 195 PREPARAÇÃO ANTES DE COLOCAR EM FUNCIONAMENTO ■ Instalar as pilhas 1. Deslize a tampa para a remover. 2. Coloque duas pilhas AAA.LR03 (alcalinas). As pilhas devem ser introduzidas na direcção indicada pelas marcas existentes no controlo remoto. 3. Volte a colocar a tampa na posição original. ■...
Seite 196 PREPARAÇÃO ANTES DE COLOCAR EM FUNCIONAMENTO ■ Regular o calendário e o relógio 1. Prima o botão (RESET) quando efectuar as regulações pela primeira vez. O indicador "Year" (Ano) começa a piscar. 2. Prima o botão (TIME) para seleccionar o ano corrente.
Seite 197: Controlo Remoto
NOMES E FUNÇÕES DO CONTROLO REMOTO CONTROLO REMOTO O controlo remoto controla o funcionamento da unidade interior. O controlo tem um alcance aproximado ● de 7 metros. Se a iluminação interior for controlada electronicamente, o alcance do controlo poderá ser menor.
Seite 198 NOMES E FUNÇÕES DO CONTROLO REMOTO Botão selector de MODO Botão ALTA PRESSÃO Utilize este botão para seleccionar ESTÁTICA o modo de funcionamento. Utilize este botão para regular Sempre que o premir, o modo o modo de ALTA PRESSÃO será alterado sequencialmente ESTÁTICA.
Seite 199: Funções Diversas
FUNÇÕES DIVERSAS ■ Controlo de Reinício Automático ● Se ocorrer uma falha na corrente eléctrica, o funcionamento da unidade será reiniciado automaticamente quando a corrente eléctrica voltar, utilizando o modo de funcionamento e o uxo de ar anteriores. (Isto ocorre porque o funcionamento não é parado pelo controlo remoto.) ●...
Seite 200: Modo De Aquecimento
MODO DE AQUECIMENTO ● Utilize o aparelho para aquecimento quando a temperatura exterior for inferior a 21°C. Se a temperatura exterior for demasiado elevada (acima de 21°C), o modo de aquecimento poderá não funcionar para proteger o aparelho. ● Para manter a abilidade do aparelho, utilize-o apenas quanto a temperatura exterior for superior a -15°C. Prima o botão selector de MODO para que o visor indique (AQUECIMENTO).
Seite 201: Modo De Desumidificação
MODO DE DESUMIDIFICAÇÃO Utilize o aparelho para desumidi cação quando a temperatura interior for superior a 16°C. A função de desumidi cação não funciona a temperaturas inferiores a 15°C. Prima o botão selector de MODO para que o visor indique (DESUMIDIFICAÇÃO).
Seite 202 MODO DE ARREFECIMENTO Utilize o aparelho para arrefecimento quando a temperatura exterior se situar entre -10~ 43°C. Se a humidade interior for muito elevada (80%), é possível que ocorra a formação de condensação na grelha de saída de ar da unidade interior. Prima o botão selector de MODO para que o visor indique (ARREFECIMENTO).
Seite 203: Modo De Ventilação
MODO DE VENTILAÇÃO Pode utilizar o aparelho apenas para efectuar a circulação do ar. Prima o selector de MODO para que o visor indique (VENTILADOR). Regule a VELOCIDADE DO VENTILADOR pretendida com o botão (FAN SPEED) (o visor indica a opção seleccionada). (AUTOMÁTICA) (ALTA) (MÉDIA)
Seite 204 MODO DE OSCILAÇÃO AUTOMÁTICA Iniciar a Oscilação Automática Vertical Prima o botão (OSCILAÇÃO AUTOMÁTICA (VERTICAL)). 1U FG GEVQTGU EQOGÁCO C QUEKNCT RCTC EKOC G RCTC DCKZQ é apresentado no LCD. Cancelar a Oscilação Automática Vertical Quando Vertical aquecimento a 50° Prima novamente o botão (OSCILAÇÃO AUTOMÁTICA Quando...
Seite 205 MODO DE ALTA PRESSÃO ESTÁTICA ● Se premir o botão (POWERFUL) durante o modo AUTOMÁTICO, AQUECIMENTO, DESUMIDIFICAÇÃO, ARREFECIMENTO ou VENTILADOR, a unidade de ar condicionado funciona na potência máxima. ● Durante o funcionamento no modo de ALTA PRESSÃO ESTÁTICA, será emitido um uxo de ar mais frio ou mais quente pela unidade interior para o funcionamento de ARREFECIMENTO ou AQUECIMENTO, respectivamente.
Seite 206: Modo Silencioso
MODO SILENCIOSO ● Se premir o botão (SILENT) durante o modo AUTOMÁTICO, AQUECIMENTO, DESUMIDIFICAÇÃO, ARREFECIMENTO ou VENTILADOR, a velocidade do ventilador muda para ultra lenta. ■ Iniciar o modo SILENCIOSO ● Prima o botão (SILENT) durante o funcionamento. “ ” é apresentado no LCD. A velocidade do ventilador será...
Seite 207 ECO DE VENTILAÇÃO O funcionamento ECO é uma função de poupança de energia que regula automaticamente a temperatura e que limita o consumo máximo de energia. ● Se premir o botão (ECO) durante o modo AUTOMÁTICO, AQUECIMENTO, DESUMIDIFICAÇÃO ou ARREFECIMENTO, a unidade de ar condicionado funciona no modo "ECO".
Seite 208 MODO DE AUSÊNCIA (LH) Impede que a temperatura interior desça demasiado regulando a temperatura automaticamente para 10°C quando não está ninguém em casa. Este modo de funcionamento pode ser seleccionado com “Funcionamento contínuo” e “Temporizador diário”. Utilize o funcionamento em modo "Temporizador diário"...
Seite 209 MODO DE LIMPEZA (LIMPEZA DE UM TOQUE) Secar o permutador de calor interior após o funcionamento de arrefecimento impede a formação de bolor. ■ Iniciar o modo de LIMPEZA ● Prima novamente o botão (CLEAN) quando a unidade estiver DESLIGADA (OFF). O funcionamento do modo de Limpeza de Um Toque tem a duração de 60 minutos.
Seite 210 MODO DE TEMPORIZADOR ÚNICO (LIGAR/DESLIGAR TEMPORIZADOR) DESLIGAR TEMPORIZADOR O aparelho pode ser programado para se desligar a uma determinada hora. 1. Prima o botão (OFF-TIMER). piscam no visor. 2. Programe a "hora para desligar" com o botão (TIME). 3. Após a programação, aponte o controlo remoto na direcção da unidade interior e prima o botão (SEND).
Seite 211 MODO DE TEMPORIZADOR NOCTURNO O temporizador pode ser regulado para ter uma duração de 7 horas. Se premir o botão (SLEEP) durante o modo AUTOMÁTICO, AQUECIMENTO, DESUMIDIFICAÇÃO, ARREFECIMENTO ou VENTILADOR, a unidade de ar condicionado altera a temperatura e reduz a velocidade do ventilador. Isto proporciona uma poupança energética. Regule a hora actual primeiro antes de seleccionar o modo de TEMPORIZADOR NOCTURNO ECO.
Seite 212 MODO DE TEMPORIZADOR NOCTURNO ECO ■ Regular o TEMPORIZADOR NOCTURNO ECO e LIGAR TEMPORIZADOR A unidade de ar condicionado será desligada pelo TEMPORIZADOR NOCTURNO ECO e ligada pelo modo LIGAR TEMPORIZADOR. 1. Regular o modo LIGAR TEMPORIZADOR. 2. Prima o botão (SLEEP) e regule o TEMPORIZADOR NOCTURNO ECO.
Seite 213 MODO DE TEMPORIZADOR SEMANAL ● É possível seleccionar o Modo A ou o Modo B. Para cada modo, é possível regular até 6 programas por dia. Na totalidade podem ser regulados 42 programas para uma semana em cada modo. ● Se o calendário e o relógio não tiverem sido regulados, a programação das horas e o TEMPORIZADOR SEMANAL não podem ser regulados.
Seite 214 MODO DE TEMPORIZADOR SEMANAL 5. Prima o botão (ON-OFF TIMER) para seleccionar a programação LIGAR TEMPORIZADOR ou DESLIGAR TEMPORIZADOR. 6. Prima o botão (TIME) para regular a programação da hora. 7. Prima o botão (TEMP ) para regular a programação de temperatura. 8.
Seite 215 MODO DE TEMPORIZADOR SEMANAL Passo 2: Seleccionar o Modo A ou Modo B e activar ou desactivar o TEMPORIZADOR SEMANAL. ■ Seleccionar o Modo A ou Modo B para o TEMPORIZADOR SEMANAL. 1. Prima o botão (WEEKLY). piscam no visor. (Normalmente o Modo A pisca primeiro).
Seite 216 MODO DE TEMPORIZADOR SEMANAL Passo 3: Copiar e cancelar a programação. ■ Copiar e colar. É fácil editar a programação copiando os dados de um dia para outro dia. 1. Prima o botão (WEEKLY) para seleccionar o Modo A ou o Modo B. 2.
Seite 217 MODO DE TEMPORIZADOR SEMANAL Passo 3: Copiar e cancelar a programação. ■ Eliminar os dados do TEMPORIZADOR SEMANAL. [Eliminar um número de programa seleccionado] 1. Prima o botão (WEEKLY) para seleccionar o Modo A ou o Modo B. 2. Prima o botão (WEEKLY) durante 3 segundos para começar a editar a programação.
Seite 218 MODO DE TEMPORIZADOR SEMANAL Passo 3: Copiar e cancelar a programação. [Eliminar a programação de um dia] 1. Prima o botão (WEEKLY) para seleccionar o Modo A ou o Modo B. 2. Prima o botão (WEEKLY) durante 3 segundos para começar a editar a programação. 3.
Seite 219 Modo de INFORMAÇÃO ● Se premir o botão (INFO), a temperatura em redor do controlo remoto e o consumo energético mensal são apresentados no controlo remoto. ● Depois de mudar as pilhas, aponte o controlo remoto na direcção da unidade interior e prima o botão (INFO).
Seite 220 MODO DE VENTILAÇÃO O controlo remoto pode ser regulado para fi xar os modos de AQUECIMENTO (incluindo VENTILADOR), ARREFECIMENTO (incluindo VENTILADOR) e DESUMIDIFICAÇÃO (incluindo VENTILADOR). ■ Método para bloquear o modo de AQUECIMENTO (incluindo VENTILADOR). Prima os botões (ECO) e (POWERFUL) simultaneamente durante cerca de 5 segundos quando o controlo remoto estiver DESLIGADO.
Seite 221 INTERRUPTOR TEMPORÁRIO INTERRUPTOR TEMPORÁRIO INTERRUPTOR TEMPORÁRIO INTERRUPTOR TEMPORÁRIO Se o controlo remoto não estiver a funcionar por causa de falha das pilhas, carregue neste interruptor para começar e parar o funcionamento. • Este funcionamento temporário será no último modo que tiver sido definido. (O aparelho começará...
Seite 222 INTERRUPTOR TEMPORÁRIO INTERRUPTOR Se o controlo remoto não estiver a funcionar por causa de TEMPORÁRIO falha das pilhas, carregue neste comutador para começar e parar o funcionamento. • Este funcionamento temporário será no último modo que tiver sido definido. (O aparelho começará a funcionar de maneira automática imediatamente, quando a alimentação eléctrica for activada.) INTERRUPTOR DE CIRCUITO...
Seite 223 MANUTENÇÃO AVISO • Antes de limpar, pare o funcionamento do aparelho mediante o controlo remoto e desligue o interruptor. CUIDADO • Não exponha o aparelho à água porque poderá causar choque eléctrico. • Para limpar internamente o aparelho de ar condicionado, consulte o seu revendedor. •...
Seite 224 2. COMO INSTALAR E TIRAR O PAINEL FRONTAL • Não deixe de usar ambas as mãos quando for segurar o painel frontal para tirá-lo ou prendê-lo. Como tirar 1 Press at the top left and right corners of the front 2 Agarre os lados esquerdo e direito do painel panel.
Seite 225 5. FILTROS DE PURIFICAÇÃO DO AR (SPX-CFH15) • Para instalar os filtros de purificação do ar e desodorante, tire os filtros Filtros de purificação do ar de ar e prenda-os nos ganchos na frente do quadro da tampa da frente. •...
Seite 226 INFORMAÇÕES CAPACIDADES Capacidade de aquecimento • Este aparelho de ar condicionado utiliza um sistema de bomba de calor CUIDADO que absorve calor externo e o conduz para uma sala a ser aquecida. A medida que a temperatura baixar, também a capacidade de aquecimento Não use fornos nem quaisquer aparelhos diminuirá.
Seite 227 INSPECÇÃO REGULAR POR FAVOR VERIFIQUE OS SEGUINTES ASPECTOS SEMESTRAL OU ANUALMENTE. CONTACTE O SEU AGENTE COMERCIAL SEMPRE QUE NECESSITAR DE AJUDA. Verifique se a ligação à terra do aparelho está ligada correctamente. Se a ligação à terra estiver solta ou com defeito, pode haver ADVISO falha no aparelho ou risco de choque eléctrico.
Seite 228 Vapor emitido pelo aparelho externo É água gerada durante a operação de degelo que se evapora. São causados pelos odores e partículas de fumo, comida, cosméticos etc. Odores presentes no ar da sala captados pelo aparelho e soprados novamente na sala. Está...
Seite 229 RPA / RAC-35FPA RAF-50 RPA / RAC-50FPA ∂•øΔ∂ƒπ∫∏ ª√¡∞¢∞ °π∞ ª√¡Δ∂§√ ∂™øΔ∂ƒπ∫∏ ª√¡∞¢∞ ª∂ ªπ∞ ∂™øΔ∂ƒπ∫∏ ª√¡∞¢∞ RAC-25FPA RAC-35FPA RAF-25RPA RAF-35RPA RAF-50RPA RAC-50FPA Instruction manual Manual de instrucciones Page 1~12 Página 49~60 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
Seite 230 À¶√¢∂π•∂π™ ∞™º∞§∂π∞™ • ¢È·‚¿ÛÙÂ ÚÔÛÂÎÙÈÎ¿ ÙÈ˜ “˘Ô‰Â›ÍÂÈ˜ ·ÛÊ¿ÏÂÈ·˜” ÚÈÓ ÙË ÏÂÈÙÔ˘ÚÁ›· ÙË˜ Û˘ÛÎÂ˘‹˜, ÁÈ· Ó· ÂÍ·ÛÊ·Ï›ÛÂÙÂ ÙÔ ÛˆÛÙﬁ ¯ÂÈÚÈÛÌﬁ ÙË˜ Û˘ÛÎÂ˘‹˜. • ¶Ú¤ÂÈ Ó· ‰ÒÛÂÙÂ È‰È·›ÙÂÚË ÚÔÛÔ¯‹ ÛÙ· Û‡Ì‚ÔÏ· “ ∫›Ó‰˘ÓÔ˜” Î·È “ ¶ÚÔÛÔ¯‹”. Δ· ÙÌ‹Ì·Ù· Ô˘ ¯·Ú·ÎÙËÚ›˙ÔÓÙ·È ÌÂ ÙÔ Û‡Ì‚ÔÏÔ “Warning” (“∫›Ó‰˘ÓÔ˜”) ÂÚÈ¤¯Ô˘Ó ˘Ô‰Â›ÍÂÈ˜, Ë ÌË Ù‹ÚËÛË ÙˆÓ ÔÔ›ˆÓ ÌÔÚÂ›...
Seite 231 À¶√¢∂π•∂π™ ∞™º∞§∂π∞™ ∫∞Δ∞ Δ∏ §∂πΔ√Àƒ°π∞ • ΔÔ ÚÔ˚ﬁÓ Ú¤ÂÈ Ó· ¯ÚËÛÈÌÔÔÈÂ›Ù·È ·ÔÎÏÂÈÛÙÈÎ¿ Û‡ÌÊˆÓ· ÌÂ ÙÈ˜ ÚÔ‰È·ÁÚ·Ê¤˜ ÙÔ˘ Î·Ù·ÛÎÂ˘·ÛÙ‹ Î·È ··ÁÔÚÂ‡ÂÙ·È Î¿ıÂ ¿ÏÏË ¯Ú‹ÛË. ∞¶∞°√ƒ∂À∂Δ∞π • ªËÓ ÚÔÛ·ıÂ›ÙÂ Ó· ¯ÂÈÚÈÛÙÂ›ÙÂ ÙË ÌË¯·Ó‹ ÌÂ ˘ÁÚ¿ ¯¤ÚÈ·, ·˘Ùﬁ ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÂÈ ı·Ó¿ÛÈÌ· ·Ù˘¯‹Ì·Ù·. ª∏¡...
Seite 232 ∂Ó‰ÂÈÎÙÈÎ¿ ÂÛˆÙÂÚÈÎ‹˜ º›ÏÙÚÔ ÌÔÓ¿‰·˜ ·¤Ú· ¢¤ÎÙË˜ ÛËÌ¿ÙˆÓ ªÚÔÛÙÈÓﬁ Î¿Ï˘ÌÌ· RAC-25FPA RAC-35FPA ΔËÏÂ¯ÂÈÚÈÛÙ‹ÚÈÔ RAC-50FPA ONOMA™IA MONTE§OY KAI ¢IA™TA™EI™ MONTE§O ¶§ATO™ YæO™ BA£O™ RAF-25RPA RAF-35RPA 760mm 600mm 235mm RAF-50RPA (E™øΔEPIKH ª√¡∞¢∞) RAC-25FPA 750mm 548mm 288mm RAC-35FPA 750mm 548mm 288mm RAC-50FPA 792mm 600mm 299mm * ∂•øΔ∂ƒπ∫∏...
Seite 233 ΠΡΟΕΤΟΙΜΑΣΙΑ ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ■ Για να εγκαταστήσετε τις μπαταρίες 1. Σύρετε το κάλυμμα για να το βγάλετε. 2. Τοποθετήστε δύο μπαταρίες ξηρών στοιχείων τύπου AAA.LR03 (αλκαλικές). Η κατεύθυνση των μπαταριών πρέπει να ταιριάζει με τις ενδείξεις της υποδοχής. 3.
Seite 234 ΠΡΟΕΤΟΙΜΑΣΙΑ ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ■ Για να ρυθμίσετε την ημερομηνία και την ώρα 1. Πατήστε το κουμπί ΕΠΑΝΑΦΟΡΑΣ κατά τη ρύθμιση για πρώτη φορά. Αναβοσβήνει το «έτος». 2. Πατήστε το κουμπί ΩΡΑΣ για να ρυθμίσετε το τρέχον έτος. 3. Πατήστε το κουμπί ΡΟΛΟΪ .
Seite 235 ΟΝΟΜΑΤΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Ελέγχει τη λειτουργία της εσωτερικής μονάδας. Η εμβέλεια του ελέγχου είναι περίπου 7 μέτρα. Εάν ο εσωτερικός ● φωτισμός είναι ηλεκτρονικά ελεγχόμενος, η εμβέλεια του ελέγχου μπορεί να είναι μικρότερη. Η μονάδα αυτή μπορεί να στερεωθεί σε τοίχο με το παρεχόμενο εξάρτημα. Πριν τη στερεώσετε, βεβαιωθείτε ότι μπορείτε...
Seite 236 ΟΝΟΜΑΤΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Κουμπί ΕΝΙΣΧΥΜΕΝΗ ΛΕΙΤΟΥΡΓΙΑ Κουμπί επιλογής ΛΕΙΤΟΥΡΓΙΑΣ Χρησιμοποιήστε αυτό το κουμπί Χρησιμοποιήστε αυτό το κουμπί για για να ενεργοποιήσετε την να επιλέξετε τον τρόπο λειτουργίας. ΕΝΙΣΧΥΜΕΝΗ λειτουργία. Κάθε φορά που πατάτε αυτό το σελ. κουμπί, η λειτουργία αλλάζει με κυκλικό...
Seite 237: Αυτοματη Λειτουργια
ΔΙΑΦΟΡΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ■ Έλεγχος αυτόματης επανεκκίνησης Σε περίπτωση διακοπής ρεύματος, η λειτουργία θα επανεκκινηθεί αυτόματα μόλις αποκατασταθεί η παροχή ηλεκτρικού ρεύματος ● διατηρώντας τον προηγούμενο τρόπο λειτουργίας και την προηγούμενη κατεύθυνση της ροής αέρα. (Καθώς η λειτουργία δεν διακόπτεται από το τηλεχειριστήριο.) Εάν...
Seite 238 ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ Χρησιμοποιήστε τη συσκευή για θέρμανση, όταν η εξωτερική θερμοκρασία είναι μικρότερη από 21°C. ● Όταν η θερμοκρασία είναι υψηλή (πάνω από 21°C), ενδέχεται να μη λειτουργήσει η θέρμανση προκειμένου να προστατευτεί η συσκευή. Για να διατηρηθεί η αξιοπιστία της συσκευής, πρέπει να την χρησιμοποιείτε όταν η εξωτερική θερμοκρασία είναι ●...
Seite 239 ΛΕΙΤΟΥΡΓΙΑ ΑΦΥΓΡΑΝΣΗΣ Χρησιμοποιήστε τη συσκευή για αφύγρανση, όταν η θερμοκρασία δωματίου είναι πάνω από 16°C. Όταν η θερμοκρασία είναι κάτω από 15°C, η αφύγρανση δεν λειτουργεί. Πατήστε το κουμπί επιλογής ΛΕΙΤΟΥΡΓΙΑΣ έως ότου εμφανιστεί στην οθόνη η ρύθμιση ΑΦΥΓΡΑΝΣΗ Η ταχύτητα ανεμιστήρα ορίζεται στη ρύθμιση ΧΑΜΗΛΗ. Πατήστε...
Seite 240 ΛΕΙΤΟΥΡΓΙΑ ΨΥΞΗΣ Χρησιμοποιήστε τη συσκευή για ψύξη όταν η εξωτερική θερμοκρασία είναι -10~ 43°C. Εάν η εσωτερική υγρασία είναι πολύ μεγάλη (80%), μπορεί να σχηματιστούν σταγόνες στη σχάρα εξόδου αέρα της εσωτερικής μονάδας. Πατήστε το κουμπί επιλογής ΛΕΙΤΟΥΡΓΙΑΣ έως ότου εμφανιστεί στην οθόνη...
Seite 241 ΛΕΙΤΟΥΡΓΙΑ FAN Ο χρήστης μπορεί να χρησιμοποιήσει τη συσκευή απλά ως κυκλοφορητή αέρα. Πατήστε το κουμπί επιλογής ΛΕΙΤΟΥΡΓΙΑΣ έως ότου εμφανιστεί στην οθόνη η ρύθμιση (ΑΝΕΜΙΣΤΗΡΑΣ). Ρυθμίστε την ΤΑΧΥΤΗΤΑ ΑΝΕΜΙΣΤΗΡΑ όπως θέλετε πατώντας το κουμπί (ΑΥΤΟΜΑΤΟ) (ΥΨΗΛΗ) (ΜΕΤΡΙΑ) (ΑΘΟΡΥΒΟ) (ΧΑΜΗΛΗ) Πατήστε...
Seite 242 /&' ŸÙ·Ó ıÂÚÌ·›ÓÂÈ Á‡Úˆ ÛÙÔ˘˜ 50Æ Î¿ıÂÙ· °‡Úˆ ŸÙ·Ó „‡¯ÂÈ ÛÙÔ˘˜ Î¿ÓÔÓÙ·˜ 30Æ ·Ê‡ÁÚ·ÓÛË Á‡Úˆ ÛÙÔ˘˜ 40Æ /&' Ú˘ıÌ ÛÙÂ ÙË Î·ÙÂ‡ı˘ ÛË ÙÔ˘ Î Ì·Ù ÛÌ¤ Ô˘ ·¤Ú· ·Ú ÛÙÂÚ¿ ∫¿ıÂÙÂ˜ ÂÚÛ›‰Â˜ ¶PO™OXH ŸÙ·Ó Ë Û˘ÛÎÂ˘‹ ÏÂÈÙÔ˘ÚÁÂ› ÛÂ „‡ÍË ÌÂ ÙÈ˜ ÂÚÛ›‰Â˜ Ó· ÎÔÈÙÔ‡Ó ÚÔ˜ Ù· Î¿Ùˆ Î·È Ó· ÎÈÓÔ‡ÓÙ·È •...
Seite 243 ΙΣΧΥΡΗ ΛΕΙΤΟΥΡΓΙΑ Πατώντας το κουμπί ΙΣΧΥΡΗ σε λειτουργία ΑΥΤΟΜΑΤΗ, ΘΕΡΜΑΝΣΗ, ΑΦΥΓΡΑΝΣΗ, ΨΥΞΗ ή ΑΝΕΜΙΣΤΗΡΑΣ, ● το κλιματιστικό λειτουργεί στη μέγιστη ισχύ. Κατά την ΙΣΧΥΡΗ λειτουργία, παρέχεται ψυχρότερη ή θερμότερη ροή αέρα από την εσωτερική μονάδα για ● λειτουργία ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ αντίστοιχα. ■...
Seite 244 ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ Πατώντας το κουμπί ΑΘΟΡΥΒΗ σε ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ Η ΣΕ ΘΕΡΜΑΝΣΗ, ΑΦΥΓΡΑΝΣΗ, ΨΥΞΗ ή ● ΑΝΕΜΙΣΤΗΡΑ, η ταχύτητα ανεμιστήρα θα είναι εξαιρετικά αργή. ■ Για να ξεκινήσει η ΑΘΟΡΥΒΗ λειτουργία Πατήστε το κουμπί ΑΘΟΡΥΒΗ κατά τη λειτουργία. ● “ ”...
Seite 245 ΛΕΙΤΟΥΡΓΙΑ ECO Η λειτουργία ECO είναι λειτουργία εξοικονόμησης ενέργειας που επιφέρει την αυτόματη αλλαγήτης ρύθμισης θερμοκρασίας και τον περιορισμό της τιμής της μέγιστης κατανάλωσης ρεύματος. Πατώντας το κουμπί «ECO» σε αυτόματη λειτουργία ή ΣΕ ● ΘΕΡΜΑΝΣΗ, ΑΦΥΓΡΑΝΣΗ ή ΨΥΞΗ , το κλιματιστικό εκτελεί τη λειτουργία...
Seite 246 ΛΕΙΤΟΥΡΓΙΑ LEAVE HOME(LH) Αποφύγετε την υπερβολική ελάττωση της θερμοκρασίας του δωματίου ρυθμίζοντας αυτόματα τη θερμοκρασία στους 10°C όταν δεν βρίσκεται κανείς στο σπίτι. Αυτή η λειτουργία είναι δυνατή σε «Συνεχή λειτουργία» και σε «Λειτουργία χρονοδιακόπτη ημέρας». Χρησιμοποιήστε το κουμπί «Λειτουργία χρονοδιακόπτη ημέρας»...
Seite 247 ΛΕΙΤΟΥΡΓΙΑ ΚΑΘΑΡΙΣΜΟΥ ΜΕ ΕΝΑ ΑΓΓΙΓΜΑ Ξήρανση του εσωτερικού εναλλάκτη θερμότητας μετά τη λειτουργία ψύξης για να αποφευχθεί ο σχηματισμός μούχλας. ■ Για να ξεκινήσει η λειτουργία ΚΑΘΑΡΙΣΜΟΣ Πατήστε το κουμπί ΚΑΘΑΡΙΣΜΟΣ όταν η μονάδα είναι ● ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Ο συνολικός απαιτούμενος χρόνος για τη λειτουργία Καθαρισμού με...
Seite 248 ΛΕΙΤΟΥΡΓΙΑ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΜΙΑ ΦΟΡΑ (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ) ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Μπορείτε να ρυθμίσετε τη συσκευή ώστε να απενεργοποιείται σε προκαθορισμένη ώρα. 1. Πατήστε το κουμπί ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ . Τα και αναβοσβήνουν στην οθόνη. 2. Ρυθμίστε την «ώρα απενεργοποίησης» με το κουμπί ΧΡΟΝΟΣ 3.
Seite 249 ΛΕΙΤΟΥΡΓΙΑ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΑΔΡΑΝΕΙΑΣ ECO Ο χρονοδιακόπτης μπορεί να ρυθμιστεί για διάρκεια 7 ωρών. Πατώντας το κουμπί ΑΔΡΑΝΕΙΑ σε λειτουργία ΑΥΤΟΜΑΤΗ, ΘΕΡΜΑΝΣΗ, ΑΦΥΓΡΑΝΣΗ, ΨΥΞΗ ή ΑΝΕΜΙΣΤΗΡΑΣ, η μονάδα αλλάζει θερμοκρασία δωματίου και μειώνει την ταχύτητα ανεμιστήρα. Το αποτέλεσμα είναι εξοικονόμηση ενέργειας. Ρυθμίστε...
Seite 250 ΛΕΙΤΟΥΡΓΙΑ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΑΔΡΑΝΕΙΑΣ ECO ■ Για να ορίσετε το ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΑΔΡΑΝΕΙΑΣ ECO και το ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ Το κλιματιστικό θα σβήσει από το ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΑΔΡΑΝΕΙΑΣ ECO και θα ανάψει από το ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ. 1. Ορίστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ. 2. Πατήστε το κουμπί ΑΔΡΑΝΕΙΑ και...
Seite 251 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Είναι δυνατή η επιλογή κατάστασης λειτουργίας A ή κατάστασης λειτουργίας B. Για κάθε κατάσταση λειτουργίας, μπορούν να ρυθμίζονται μέχρι 6 πρoγράμματα ● στην ημέρα. Μπορούν να ρυθμιστούν συνολικά 42 πρόγραμμα το μέγιστο για μία εβδομάδα για κάθε κατάσταση λειτουργίας. Εάν...
Seite 252 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ 5. Πατήστε το κουμπί ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ για να επιλέξετε τη ρύθμιση ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ή ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ. 6. Πατήστε το κουμπί ΩΡΑΣ για να ρυθμίσετε την ώρα. 7. Πατήστε το κουμπί ΘΕΡΜ ( ή ) για να ρυθμίσετε τη θερμοκρασία. 8.
Seite 253 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Βήμα 2: Επιλέξτε Κατάσταση λειτουργίας A ή Κατάσταση λειτουργίας B και ενεργοποιήστε ή απενεργοποιήστε τον ΕΒΔΟΜΑΔΙΑΙΟ ΧΡΟΝΟΔΙΑΚΟΠΤΗ. ■ Τρόπος επιλογής της Λειτουργίας A ή της Λειτουργίας B μίας ρύθμισης ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ. 1. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΟΣ . Τα και...
Seite 254 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Βήμα 3: Αντιγράψτε και ακυρώστε το πρόγραμμα λειτουργίας. ■ Τρόπος αντιγραφής και επικόλλησης. Η επεξεργασία του προγράμματος ρύθμισης γίνεται εύκολα με την αντιγραφή δεδομένων από τη μία ημέρα σε άλλη. 1. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΑ για να επιλέξετε Λειτουργία A ή Λειτουργία B. 2.
Seite 255 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Βήμα 3: Αντιγράψτε και ακυρώστε το πρόγραμμα λειτουργίας. ■ Τρόπος διαγραφής των δεδομένων του ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ. [Διαγραφή της ρύθμισης ενός αριθμού προγράμματος] 1. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΑ για να επιλέξετε Λειτουργία A ή Λειτουργία B. 2. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΑ για...
Seite 256 ΛΕΙΤΟΥΡΓΙΑ ΕΒΔΟΜΑΔΙΑΙΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Βήμα 3: Αντιγράψτε και ακυρώστε το πρόγραμμα λειτουργίας. [Διαγραφή της καταχώρησης μίας ημέρας] 1. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΑ για να επιλέξετε Λειτουργία A ή Λειτουργία B. 2. Πατήστε το κουμπί ΕΒΔΟΜΑΔΙΑΙΑ για 3 δευτερόλεπτα για να ξεκινήσετε την επεξεργασία του προγράμματος...
Seite 257 ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΡΟΦΟΡΙΕΣ Με το πάτημα του κουμπιού ΠΛΗΡΟΦΟΡΙΕΣ , εμφανίζονται στο τηλεχειριστήριο η θερμοκρασία γύρω από το σημείο του τηλεχειριστηρίου και η ● μηνιαία κατανάλωση ρεύματος. Μετά την αλλαγή των μπαταριών, στρέψτε το παράθυρο σήματος του τηλεχειριστηρίου προς την εσωτερική μονάδα και πατήστε το κουμπί ΠΛΗΡΟΦΟΡΙΕΣ ●...
Seite 258 ΚΛΕΙΔΩΜΑ ΛΕΙΤΟΥΡΓΙΑΣ Το τηλεχειριστήριο μπορεί να ρυθμιστεί μόνιμα στη λειτουργία ΘΕΡΜΑΝΣΗΣ (συμπεριλαμβανομένου του ΑΝΕΜΙΣΤΗΡΑ), τη λειτουργία ΨΥΞΗΣ (συμπεριλαμβανομένου του ΑΝΕΜΙΣΤΗΡΑ) και τη λειτουργία ΑΦΥΓΡΑΝΣΗΣ (συμπεριλαμβανομένου του ΑΝΕΜΙΣΤΗΡΑ). ■ Μέθοδος κλειδώματος της λειτουργίας ΘΕΡΜΑΝΣΗΣ (συμπεριλαμβανομένου του ΑΝΕΜΙΣΤΗΡΑ). Πατήστε ταυτόχρονα τα κουμπιά ECO και...
Seite 259 ¶ƒ√™øƒπ¡√™ ¢π∞∫√¶Δ∏™ ¶ƒ√™øƒπ¡√™ ¢π∞∫√¶Δ∏™ ¶ƒ√™øƒπ¡√™ ¢π∞∫√¶Δ∏™ ∞Ó ÙÔ ÙËÏÂ¯ÂÈÚÈÛÙ‹ÚÈÔ ‰ÂÓ ÏÂÈÙÔ˘ÚÁÂ› ÏﬁÁˆ ÂÍ·Ûı¤ÓËÛË˜ ÙˆÓ Ì·Ù·ÚÈÒÓ, ·Ù‹ÛÙÂ ·˘ÙﬁÓ ÙÔÓ ‰È·ÎﬁÙË ÁÈ· Ó· ·Ú¯›ÛÂÙÂ Î·È Ó· ÛÙ·Ì·Ù‹ÛÂÙÂ ÙËÓ ÏÂÈÙÔ˘ÚÁ›·. ∞˘Ù‹ Ë ÚÔÛˆÚÈÓ‹ ÏÂÈÙÔ˘ÚÁ›· ı· Â›Ó·È Ë ÈÔ • ÚﬁÛÊ·Ù· Ú˘ıÌÈÛÌ¤ÓË. (∏ ÌÔÓ¿‰· ı· ·Ú¯›ÛÂÈ ·˘ÙﬁÌ·Ù·...
Seite 260 ¶ƒ√™øƒπ¡√™ ¢π∞∫√¶Δ∏™ ∞Ó ÙÔ ÙËÏÂ¯ÂÈÚÈÛÙ‹ÚÈÔ ‰ÂÓ ÏÂÈÙÔ˘ÚÁÂ› ÏﬁÁÔ ÂÍ·Ûı¤ÓËÛË˜ ÙˆÓ ¶ƒ√™øƒπ¡√™ ¢π∞∫√¶Δ∏™ Ì·Ù·ÚÈÒÓ, ·Ù‹ÛÙÂ ·˘ÙﬁÓ ÙÔÓ ‰È·ÎﬁÙË ÁÈ· Ó· ·Ú¯›ÛÂÙÂ Î·È Ó· ÛÙ·Ì·Ù‹ÛÂÙÂ ÙËÓ ÏÂÈÙÔ˘ÚÁ›·. • ∞˘Ù‹ Ë ÚÔÛˆÚÈÓ‹ ÏÂÈÙÔ˘ÚÁ›· ı· Â›Ó·È Ë ÈÔ ÚﬁÛÊ·Ù· Ú˘ıÌÈÛÌ¤ÓË. (∏ ÌÔÓ¿‰· ı· ·Ú¯›ÛÂÈ ·˘ÙﬁÌ·Ù· ÙËÓ ÏÂÈÙÔ˘ÚÁ›·...
Seite 261 ™À¡Δ∏ƒ∏™∏ ∫π¡¢À¡√™ • ¶ÚÈÓ ÙÔÓ Î·ı·ÚÈÛÌﬁ, ÛÙ·Ì·Ù‹ÛÙÂ ÙËÓ ÏÂÈÙÔ˘ÚÁ›· ÙË˜ Û˘ÛÎÂ˘‹˜ ÌÂ ÙÔ ÙËÏÂ¯ÂÈÚÈÛÙ‹ÚÈÔ Î·È Û‚‹ÛÙÂ ÙÔÓ ‰È·ÎﬁÙË. ¶ƒ√™√Ã∏ • ªËÓ ÂÎı¤ÙÂÙÂ ÙËÓ ÌÔÓ¿‰· ÛÂ ÓÂÚﬁ Î·ıÒ˜ ÌÔÚÂ› Ó· ÚÔÎÏËıÂ› ËÏÂÎÙÚÔÏËÍ›·. • °È· ÙÔÓ Î·ı·ÚÈÛÌﬁ ÙÔ˘ ÂÛˆÙÂÚÈÎÔ‡ ÙÔ˘ ÎÏÈÌ·ÙÈÛÙÈÎÔ‡, Û˘Ì‚Ô˘ÏÂ˘ÙÂ›ÙÂ ÙÔÓ ÂÌÔÚÈÎﬁ Û·˜ ·ÓÙÈÚﬁÛˆÔ. •...
Seite 262 2. ¶ﬂ™ ¡∞ ∂°∫∞Δ∞™Δ◊™∂Δ∂ ∫∞π ¡∞ ∞º∞πƒŒ™∂Δ∂ Δ√ ª¶ƒ√™Δπ¡Ÿ ¶§∞π™π√ • ÃÚËÛÈÌÔÔÈÂ›ÙÂ Î·È Ù· ‰‡Ô ¯¤ÚÈ· ﬁÙ·Ó ÎÚ·Ù¿ÙÂ ÙÔ ÌÚÔÛÙÈÓﬁ Ï·›ÛÈÔ ﬁÙ·Ó ÙÔ ·Ê·ÈÚÂ›ÙÂ ‹ ÙÔ ÙÔÔıÂÙÂ›ÙÂ. ∞Ê·›ÚÂÛË 1 ¶·Ù‹ÛÙÂ ÙËÓ Â¿Óˆ ·ÚÈÛÙÂÚ‹ Î·È ‰ÂÍÈ¿ ÁˆÓ›· 2 °Ú·ÒÛÙÂ ÙËÓ ·ÚÈÛÙÂÚ‹ Î·È ‰ÂÍÈ¿ ÏÂ˘Ú¿ ÙÔ˘ ÙÔ˘...
Seite 263 5. ºπ§Δƒ∞ ∫∞£∞ƒπ™ª√À ∞∂ƒ∞ (SPX-CFH15) • ∫·Ù¿ ÙËÓ ÙÔÔı¤ÙËÛË ÙˆÓ Ê›ÏÙÚˆÓ Î·ı·ÚÈÛÌÔ‡ ·¤Ú·, ·Ê·ÈÚ¤ÛÙÂ Ù· Ê›ÏÙÚ· ·¤Ú· Î·È ÚÔÛ·ÚÌﬁÛÙÂ Ù· ÛÙ· ¤ÁÁÈÛÙÚ· ÙÔ˘ ÌÚÔÛÙÈÓÔ‡ º›ÏÙÚ· Î·ı·ÚÈÛÌÔ‡ ·¤Ú· Ï·ÈÛ›Ô˘ ÙÔ˘ Î·Ï‡ÌÌ·ÙÔ˜. • ∏ ÈÎ·ÓﬁÙËÙ· „‡ÍË˜ ÌÂÈÒÓÂÙ·È ÂÏ·ÊÚ¿ Î·È Ë Ù·¯‡ÙËÙ· „‡ÍË˜ Á›ÓÂÙ·È ÈÔ...
Seite 264 ¶§∏ƒ√º√ƒπ∂™ ¢À¡∞Δ√Δ∏Δ∂™ ¢˘Ó·ÙﬁÙËÙ· ı¤ÚÌ·ÓÛË˜ ¶ƒ√™√Ã∏ • ∞˘Ùﬁ ÙÔ ÎÏÈÌ·ÙÈÛÙÈÎﬁ ¯ÚËÛÈÌÔÔÈÂ› ¤Ó· Û‡ÛÙËÌ· ıÂÚÌÈÎ‹˜ ·ÓÙÏ›·˜ ªËÓ ¯ÚËÛÈÌÔÔÈÂ›ÙÂ Ô˘ ·ÔÚÚÔÊ¿ ÙËÓ ıÂÚÌﬁÙËÙ· ·’ ¤Íˆ Î·È ÙËÓ Ê¤ÚÓÂÈ ÛÙÔ ‰ˆÌ¿ÙÈÔ ıÂÚÌ¿ÛÙÚÂ˜ ‹ ÚÔ˜ ı¤ÚÌ·ÓÛË. ∫·ıÒ˜ Ë ıÂÚÌÔÎÚ·Û›· ÂÚÈ‚¿ÏÏÔÓÙÔ˜ ÌÈÎÚ·›ÓÂÈ, ¿ÏÏÂ˜ Û˘ÛÎÂ˘¤˜ ÌÈÎÚ·›ÓÂÈ Î·È Ë ÈÎ·ÓﬁÙËÙ· ı¤ÚÌ·ÓÛË˜. ™Â ·˘Ù‹Ó ÙËÓ ÂÚ›ÙˆÛË ÙÔ Ô˘...
Seite 265 ∫∞¡√¡π∫√™ ∂§∂°Ã√™ ¶∞ƒ∞∫∞§∂π™£∂ √¶ø™ ∂§∂°Ã∂Δ∂ Δ∞ ¶∞ƒ∞∫∞Δø ™∏ª∂π∞ ∫∞£∂ ªπ™√ Ãƒ√¡√ ◊ ∫∞£∂ Ãƒ√¡√. ∂¶π∫√π¡ø¡∏™Δ∂ ª∂ Δ√¡ ∞¡Δπ¶ƒ√™ø¶√ ¶ø§∏™∂ø¡ ∞¡ Ãƒ∂π∞∑∂™Δ∂ ∫∞¶√π∞ μ√∏£∂π∞. ∂Ï¤ÁÍÙÂ ·Ó ¤¯ÂÈ Û˘Ó‰ÂıÂ› ÛˆÛÙ¿ Ë ÁÂ›ˆÛË. ∞Ó Ë ÁÂ›ˆÛË ¤¯ÂÈ ·ÔÛ˘Ó‰ÂıÂ› ‹ Â›Ó·È ÂÏ·ÙÙˆÌ·ÙÈÎ‹, ÌÔÚÂ› Ó· ÚÔÎÏËıÂ› ‚Ï¿‚Ë ÛÙËÓ ÌÔÓ¿‰· ‹ Ó· ÚÔÎÏËıÂ› ∫π¡¢À¡√™...
Seite 266 ∂ÎÔÌ‹ ·ÙÌÔ‡ ·ﬁ ÙËÓ ÂÍˆÙÂÚÈÎ‹ ¡ÂÚﬁ Ô˘ Û¯ËÌ·Ù›˙ÂÙ·È Î·Ù¿ ÙËÓ ·ﬁ„˘ÍË Á›ÓÂÙ·È ·ÙÌﬁ˜. ÌÔÓ¿‰· √ÊÂ›ÏÔÓÙ·È ÛÙÈ˜ ÔÛÌ¤˜ Î·È ÛˆÌ·Ù›‰È· Î·ÓÔ‡, Ê·ÁËÙÔ‡, Î·ÏÏ˘ÓÙÈÎÒÓ, ÎÙÏ. √ÛÌ¤˜ √ ·¤Ú·˜ ÛÙÔ ‰ˆÌ¿ÙÈÔ ‰ÂÓ ·Ó·ÓÂÒÓÂÙ·È. ∏ ÂÍˆÙÂÚÈÎ‹ ÌÔÓ¿‰· Û˘ÓÂ¯›˙ÂÈ Ó· °›ÓÂÙ·È ·ﬁ„˘ÍË (Î·ıÒ˜ ÛÙ·Ì·Ù¿ Ë ÏÂÈÙÔ˘ÚÁ›· ı¤ÚÌ·ÓÛË˜, Ô ÌÈÎÚÔÂÂÍÂÚÁ·ÛÙ‹˜ ÏÂÈÙÔ˘ÚÁÂ›...
