Montage SlidePlus
Hinweis
Für die Montage einen Schraubendreher Größe PZ 2 verwenden.
Keinen Akkuschrauber nutzen!
Achtung:
Die mitgelieferten Schrauben eignen sich für die Montage auf Holz.
Verwenden Sie für die Montage auf anderen Materialien ausschließlich für den
Untergrund geeignete Schrauben (Ø 3,5 mm) und gegebenenfalls Dübel.
Montageposition ermitteln und anzeichnen
1

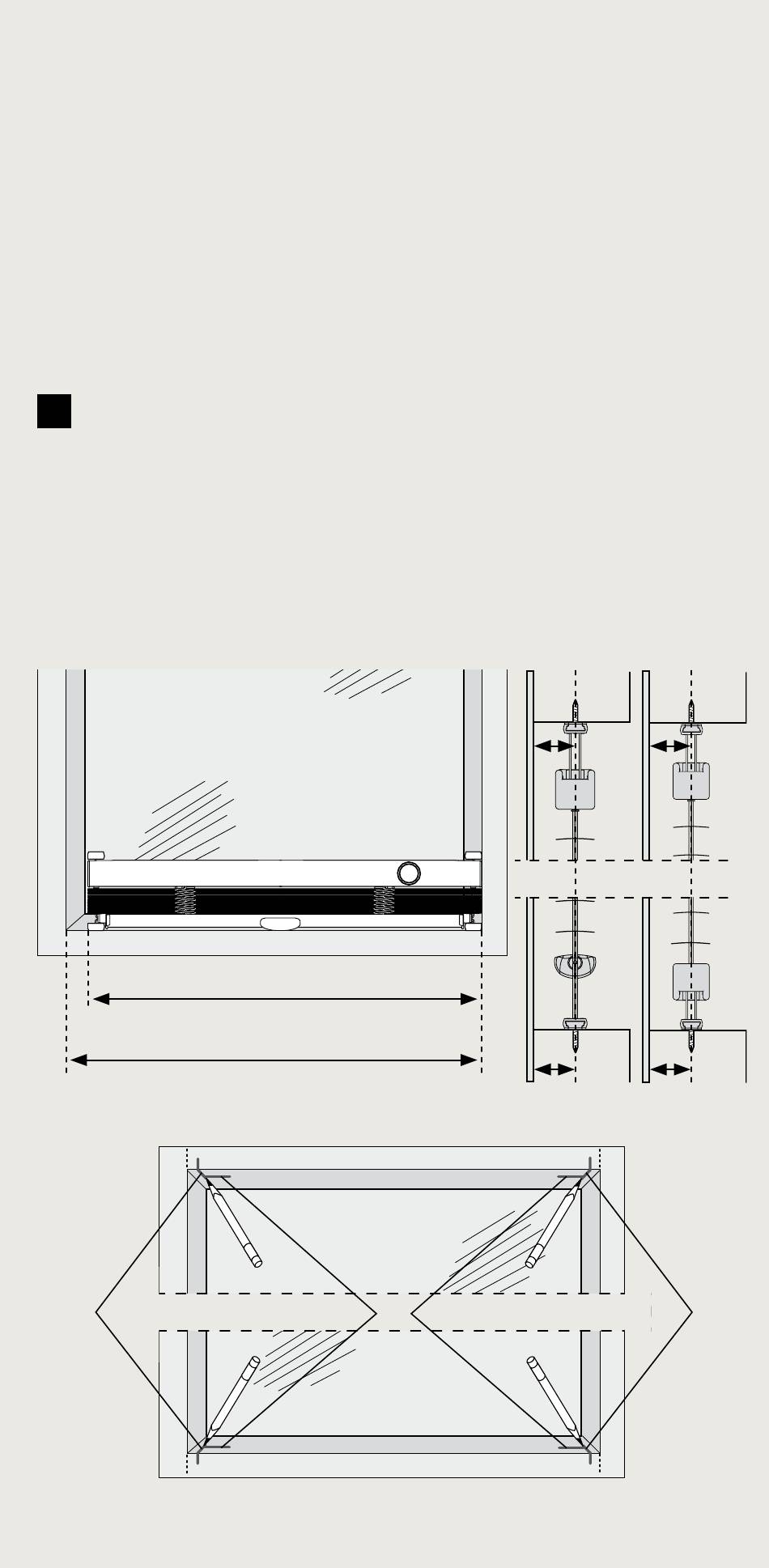

Der Abstand der Spannschuhträger ermittelt sich wie folgt:
Ziehen Sie die Jalousiebreite von der lichten Rahmen- / Glasfalzbreite ab (Abb. 1a).
Das Ergebnis (= X) geteilt durch 2 (also ½ X) entspricht dem seitlichen Abstand
des Spannschuhträgers. Der Abstand „Y" der Verschraubung zur Scheibe (Abb. 1b)
sollte oben und unten identisch sein (min. 15 mm).
Die ermittelten Abstände an allen vier Ecken des Rahmens / Glasfalzes
anzeichnen (Abb. 1c).
X
Lichte Rahmen / Glasfalzbreite
Abb. 1a
½ X
Abb. 1c
Jalousiebreite
JKB 164 / 254
Abb. 1b
Y
Y
Y
Y
Y
JKB 167 / 257
½ X
