Montage- und
Bedienanleitung

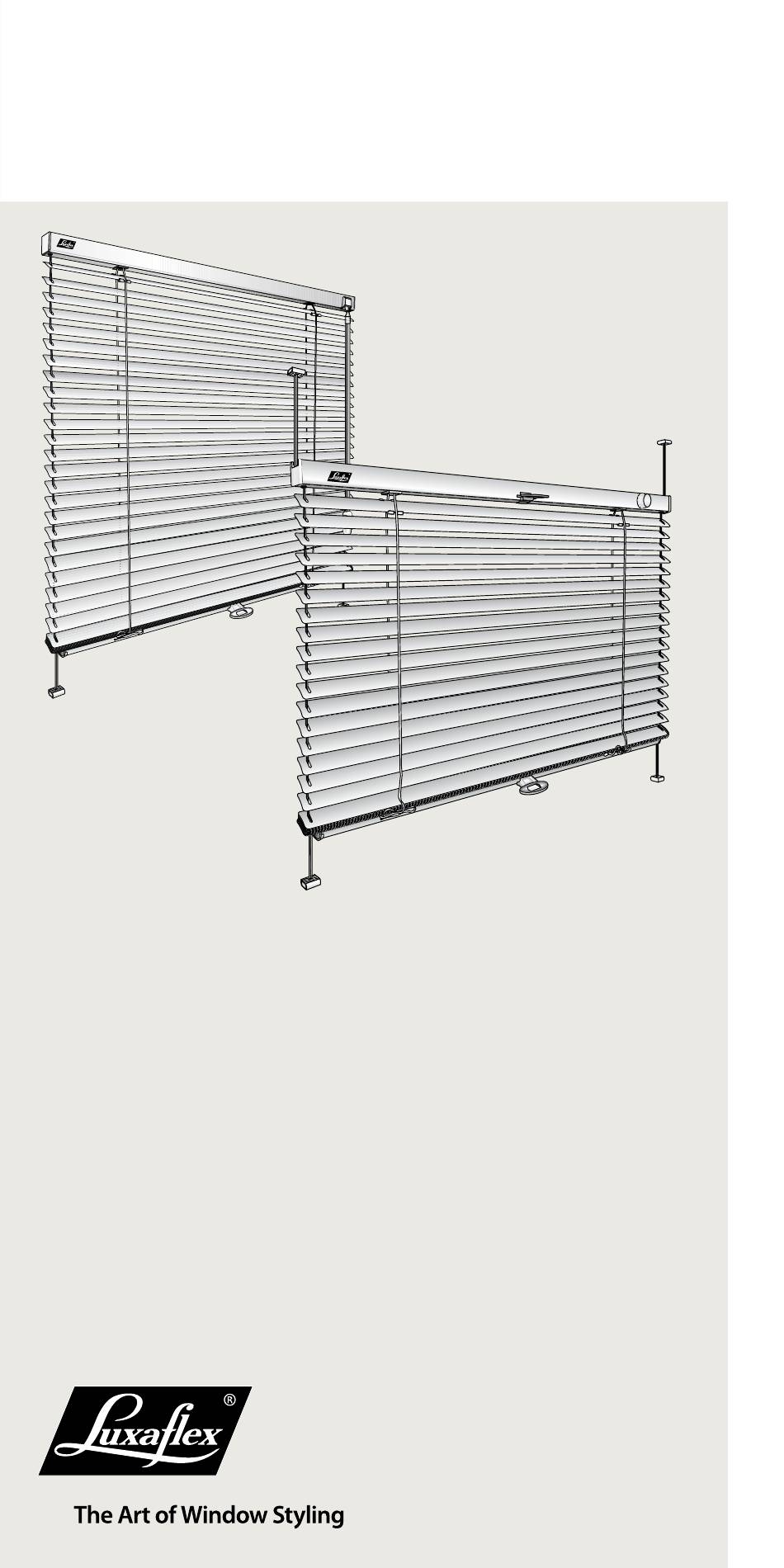

Jalousie Slide und SlidePlus
Vielen Dank, dass Sie sich für ein Qualitätsprodukt der
Marke Luxaflex® entschieden haben.
Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards entwickelt
und in Deutschland produziert. Der Fertigungsprozess unterliegt im
Hinblick auf die verwendeten Materialien und deren Verarbeitung einer
stetigen, strengen Kontrolle.
Für eine einwandfreie Funktion ist eine richtige Montage gemäß dieser
Montageanleitung erforderlich. Es wird keine Gewähr für Montage-
und / oder Bedienungsfehler übernommen.
Sollten Sie Fragen zu Ihrem Luxaflex® Produkt haben,
wenden Sie sich bitte an Ihren Luxaflex® Fachhändler.
Werbung
Verwandte Anleitungen für LuxaFlex Slide
Inhaltszusammenfassung für LuxaFlex Slide
- Seite 1 Jalousie Slide und SlidePlus Vielen Dank, dass Sie sich für ein Qualitätsprodukt der Marke Luxaflex® entschieden haben. Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards entwickelt und in Deutschland produziert. Der Fertigungsprozess unterliegt im Hinblick auf die verwendeten Materialien und deren Verarbeitung einer stetigen, strengen Kontrolle.
- Seite 2 Montage Slide · Montage im Fensterfalz Hinweis Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Ausschließlich die mitgelieferten Schrauben verwenden! Montageposition ermitteln und anzeichnen Der Abstand der Spannschuhträger ermittelt sich wie folgt: Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a) Ergebnis (= X) geteilt durch 2 (= ½...
- Seite 3 Träger festschrauben Träger für die Oberschiene und die Spannschuhe montieren. Falz- / Deckenträger Spannschuhträger Jalousie einhängen Jalousie schräg vorn in die geöffneten Träger einhängen und dann nach oben kippen (Abb. 3a). Alle Bügel an den Trägern schließen (Abb. 3b), bis sie sicher einge- rastet sind (Abb.
- Seite 4 Montage Slide · Montage auf dem Rahmen Hinweis Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Ausschließlich die mitgelieferten Schrauben verwenden! Montageposition ermitteln und anzeichnen Die Ecken für die Winkelmontage anzeichnen (Abb. 1a). Breite = Jalousie- / Bestellbreite, Höhe = Bestellhöhe Die Träger für die Oberschiene werden um ca.
- Seite 5 Winkel anschrauben Winkel in den markierten Ecken platzieren und anschrauben (Abb. 3a). Die Abdeckkappen aufsetzen (Abb. 3b + 3c). Klick Abb. 3a Abb. 3b Abb. 3c Jalousie einhängen Jalousie schräg vorn in die geöffneten Träger einhängen und dann nach oben kippen (Abb.
-
Seite 6: Bedienung
Bedienung Typ JWB 160 / 250 Typ JKB 160 / 250 Typ JWB / JKB 160 / 250... - Seite 7 Montage SlidePlus Hinweis Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Achtung: Die mitgelieferten Schrauben eignen sich für die Montage auf Holz. Verwenden Sie für die Montage auf anderen Materialien ausschließlich für den Untergrund geeignete Schrauben (Ø 3,5 mm) und gegebenenfalls Dübel. Montageposition ermitteln und anzeichnen Der Abstand der Spannschuhträger ermittelt sich wie folgt: Ziehen Sie die Jalousiebreite von der lichten Rahmen- / Glasfalzbreite ab (Abb.
- Seite 8 Zuerst die zwei oberen Spannschuhe und dann die zwei unteren auf die Spannschuhträger schieben (Abb. 3a, 3b + 3c). Abb. 3a Abb. 3b Abb. 3c Hinweis: Eine Änderung der Schnurspannung muss gleichmäßig erfolgen und ist nur von geschulten Fachpersonal vorzunehmen! Luxaflex.de Luxaflex.ch Version 02 / 2018...
