Montage- und
Bedienanleitung

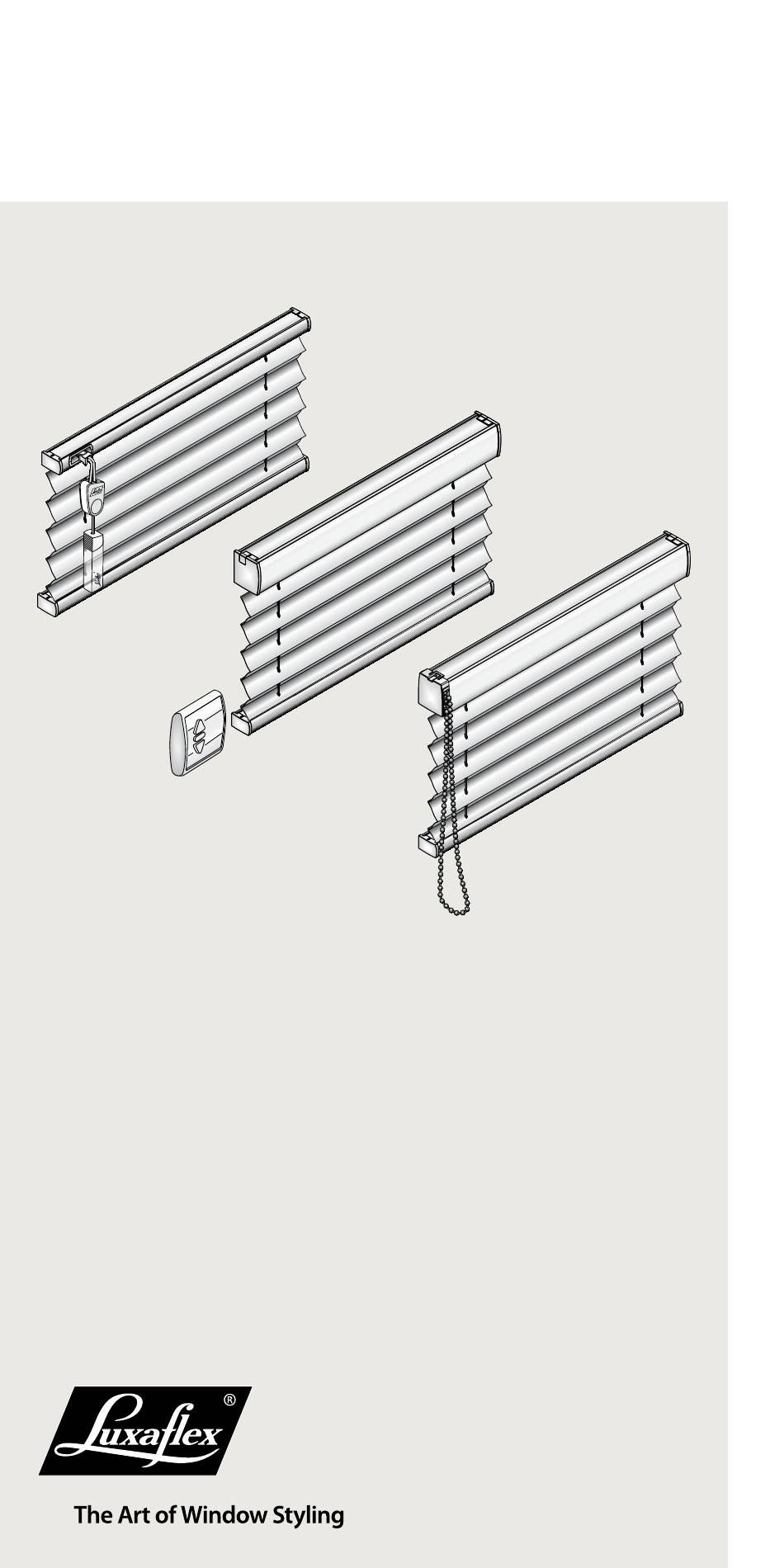

Plissee mit Schnurzug, Kettenzug oder Motor
AO10
AO20
AE10
BO10
Vielen Dank, dass Sie sich für ein Qualitätsprodukt der
Marke Luxaflex® entschieden haben.
Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards
entwickelt und in Deutschland produziert. Der Fertigungsprozess
unterliegt im Hinblick auf die verwendeten Materialien und deren
Verarbeitung einer stetigen, strengen Kontrolle.
Für eine einwandfreie Funktion ist eine richtige Montage gemäß
dieser Montageanleitung erforderlich. Es wird keine Gewähr für
Montage- und / oder Bedienungsfehler übernommen.
Sollten Sie Fragen zu Ihrem Luxaflex® Produkt haben,
wenden Sie sich bitte an Ihren Luxaflex® Fachhändler.
AO30
AK10
BO16
BO20
BO30
BK10
BE10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LuxaFlex AO10
Inhaltszusammenfassung für LuxaFlex AO10
- Seite 1 Verarbeitung einer stetigen, strengen Kontrolle. Für eine einwandfreie Funktion ist eine richtige Montage gemäß dieser Montageanleitung erforderlich. Es wird keine Gewähr für Montage- und / oder Bedienungsfehler übernommen. Sollten Sie Fragen zu Ihrem Luxaflex® Produkt haben, wenden Sie sich bitte an Ihren Luxaflex® Fachhändler.
-
Seite 2: Montageposition Ermitteln
Hinweis Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Achtung: Ausschließlich die mitgelieferten Schrauben verwenden! Bei Montage auf dem Fensterrahmen oder an der Wand beginnen Sie mit: Punkt 5 – Montage mit Winkel Montageposition ermitteln Die Abstände ermitteln sich wie folgt: a) Montage von Trägern (Clips) Abb. - Seite 3 Montageposition anzeichnen Die unter 1 ermittelten Abstände oben (bei Anlagen mit Seitenverspannung auch unten) an den Ecken des Rahmens/Glasfalzes anzeichnen. Zuerst die Plissee- breite (Abb. 2a) anzeichnen, dann oben die Position der Clips (Abb. 2b) anzeichnen. Den gleichmäßigen Scheibenabstand beachten (Y). Hinweis: Anlagentyp BO 16 hat zwei feste Schienen und wird daher oben und unten mit Clips befestigt.
-
Seite 4: Fixierblock / Clips Montieren
Fixierblock / Clips montieren Clips und Fixierblock je nach Anlagentyp oben bzw. unten montieren. Bitte auf die richtige Zuordnung achten: a) Standardschiene und Universalclip für die Typen AO 10, AO 20, AO 30, BO 10, BO 16, BO 20, BO 30: b) Standardschiene und Universalclip für die Typen AK 10, AE 10, BE 10, BK 10: c) Spannschuh und Fixierblock (nur bei seitlich verspannten Anlagen) für die Typen BO 10, BO 20, BO 30, BE 10, BK 10:... -
Seite 5: Fixierblock Montieren
Clips montieren Bei schrägem Glasfalz sollte der mitge- lieferte Füllkeil 11° zum Ausgleich mit den Clips zusammen montiert werden. Füllkeil unter den Clip legen und mit anschrauben. Je nach Anlagentyp die beigefügten Clips montieren. Dabei auf die zuvor beschriebene Zuordnung achten. Die Clips jeweils mit der Außenkante gegen die angezeichneten Linien „½... -
Seite 6: Plissee Montieren
Plissee montieren Achtung: Auch bei seitlich verspannten Anlagen immer zuerst die obere Befestigung montieren! Schiene schräg und von vorn gegen die Clips setzen (1) und dann in diese eindrücken, bis sie hörbar einrastet (2). Klick Jetzt untere Spannschuhe oder Schiene montieren: Wenn die Schiene oben eingesetzt ist, können die unteren Spannschuhe (bei seitlich verspannten Anlagen) oder die Standardschiene (bei Typ BO 16) befestigt werden. - Seite 7 Option: Montage mit Winkel Die Ecken für die Winkelmontage anzeichnen (Abb. 5a). Breite = Plissee- / Bestellbreite Höhe = Bestellhöhe Darauf achten, dass die Montage waagerecht erfolgt! Für die Clipmontage die Markierungen links und rechts um 4 cm einrücken (Abb. 5b). Gegebenenfalls weitere mitgelieferte Winkel (abhängig von der Anlagenbreite) gleichmäßig verteilen.
-
Seite 8: Bedienung Von Anlagen Mit Schnurzug
Option: Winkel anschrauben Clipmontage: Die Winkel mittig auf die 4 cm eingerückte Linie und mit der oberen Linie abschließend platzieren und anschrauben (Abb. 6a). Spannschuhmontage: Die Winkel genau in den angezeichneten Ecken platzie- ren und anschrauben (Abb. 6b). Die Abdeckkappen aufsetzen (Abb. 6c und 6d). Die Plissee-Anlage wie unter 4 beschrieben auf die Winkel montieren. -
Seite 9: Bedienung Von Anlagen Mit Kettenzug
Bedienung von Anlagen mit Schnurzug Hinweis zu Anlagen mit zwei beweglichen Schienen: Die Handhabung der Schnurzüge erfolgt wie zuvor gezeigt. Zum Öffnen des Behanges zuerst die obere Schiene (1) und erst dann die untere Schiene (2) hochziehen. Zum Schließen des Behanges zuerst die untere Schiene (3) und erst dann die obere Schiene (4) herunter lassen. -
Seite 10: Bedienung Von Anlagen Mit Motor
Bedienschnüre, -ketten und -bänder von kleinen Kindern fernzuhalten. Dazu installieren und verwenden Sie bitte die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung. Achten Sie auch darauf, dass sich keine Betten und Einrichtungsgegen- stände in der Nähe des Fensters befinden. Entspricht EN 13120 Luxaflex.de Luxaflex.ch Version 02 / 2018...
