Montage Slide · Montage im Fensterfalz
Hinweis
Für die Montage einen Schraubendreher Größe PZ 2 verwenden.
Keinen Akkuschrauber nutzen!
Ausschließlich die mitgelieferten Schrauben verwenden!
Montageposition ermitteln und anzeichnen
1

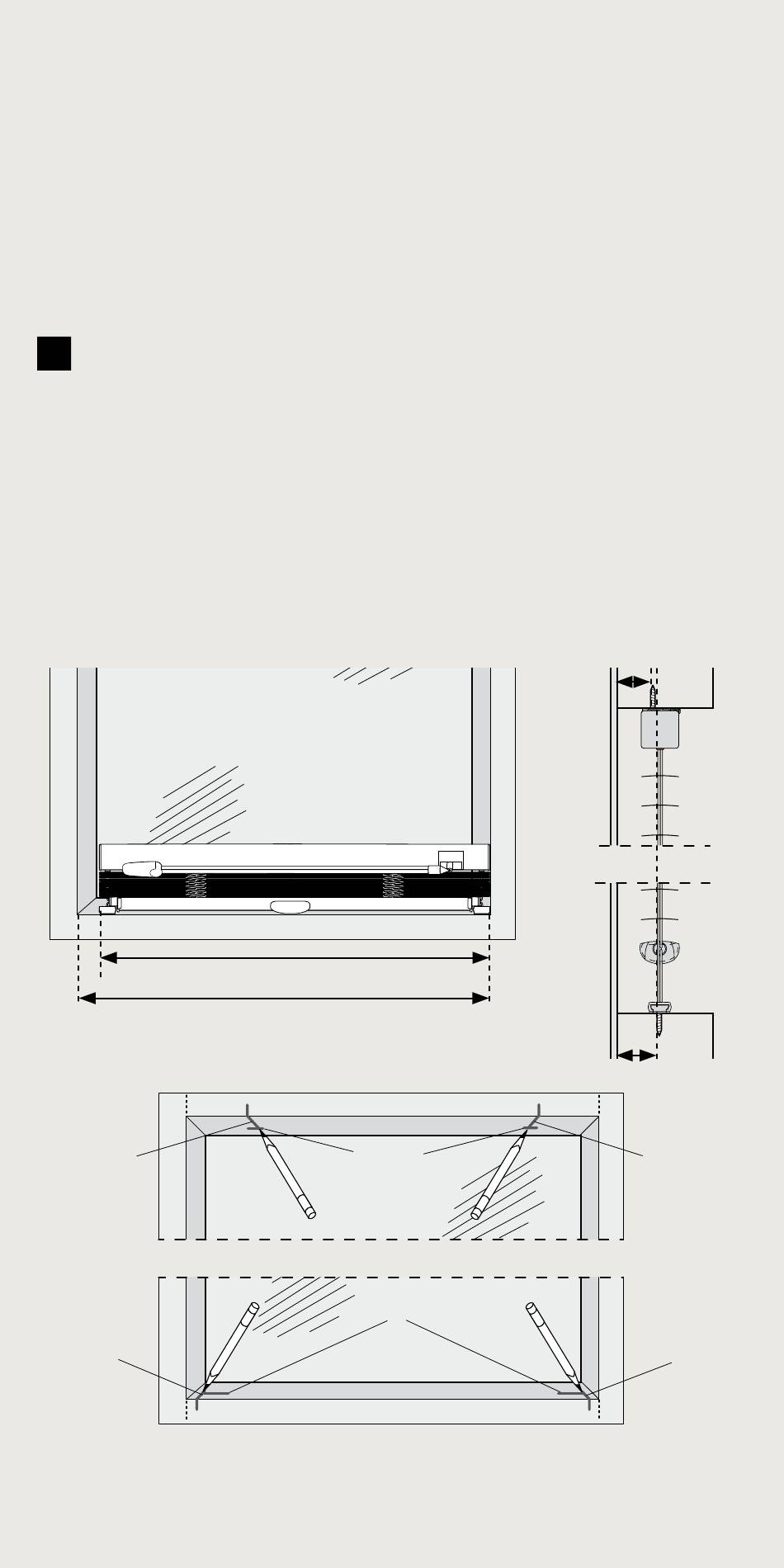

Der Abstand der Spannschuhträger ermittelt sich wie folgt:
Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a) Ergebnis (= X) geteilt
durch 2 (= ½ X) entspricht dem seitlichen Abstand des Spannschuhträgers.
Die Träger für die Oberschiene werden um ca. 70 mm eingerückt. Gegebenenfalls
weitere Träger vermitteln.
Der Abstand „Y" der Verschraubung zur Scheibe (Abb. 1b) sollte oben um 4 mm
dichter an der Scheibe sein als unten (unten min. 15mm).
Die ermittelten Abstände an allen vier Ecken des Rahmens/Glasfalzes anzeichnen
(Abb. 1c).
X
Lichte Rahmen / Glasfalzbreite
Abb. 1a
½ X +70 mm
½ X
Abb. 1c
Jalousiebreite
Y -4 mm
Abb. 1b
Y
!
Y - 4 mm
Y
½ X +70 mm
½ X
