Seite 1 Benutzerhandbuch Kurzanleitung Verschiedene Methoden für die Bildaufnahme/ Wiedergabe Ändern der Kameraeinstellungen Software-Installation Fehlerbeseitigung Die Seriennummer dieses Produktes finden Sie auf der Unterseite der Kamera. Wichtig! Schließen Sie das Kabel noch nicht an! Falls Sie die Kamera mithilfe eines USB-Kabels mit einem Computer verbinden, bevor Sie die mitgelieferte Software auf Ihrem Computer installiert haben, kann es vorkommen, dass die für den Anschluss der Kamera an den Computer verlangte Software nicht...
Seite 2 Es ist nicht gestattet, dieses Dokument ohne entsprechende Genehmigung teilweise oder vollständig zu reproduzieren. © 2005 RICOH CO., LTD. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments kann in Zukunft ohne vorherige Benachrichtigung geändert werden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Wenn Sie aber eine Frage haben, einen Fehler gefunden haben, oder eine Beschreibung für unvollständig halten, kontaktieren Sie uns bitte unter der am Ende des...
Seite 3: Hauptmerkmale
Hauptmerkmale Ausgestattet mit einem Weitwinkel- Zoomobjektiv mit maximal 5,7-facher Vergrößerung Die kompakt gebaute Kamera ist 26 mm schlank und besitzt ein Weitwinkel- Zoomobjektiv mit maximal 5,7-facher optischer Vergrößerung mit einem Brennweitenbereich von 28–160 mm* für umfassende Anwendungen. Mit diesem Objektiv können Sie die verschiedensten Szenen im Freien und in Innenräumen aufnehmen.
Seite 4 Ausgestattet mit einem leistungsstarken Akku mit langer Lebensdauer (S. 16) Ein Akku mit großer Kapazität und langer Lebensdauer gehört zum Lieferumfang der Kamera, sodass Sie für lange Foto-Sessions jeder Art bestens gerüstet sind. ADJ-Einstelltaste (Einst.-Taste) erleichtert Ihnen die Einstellung (S. 59) Mit der ADJ.-Taste kommen Sie mit weniger Bedienschritten aus.
Seite 5: Sofortübertragung Über Das Usb- Kabel Zum Pc
Sofortübertragung über das USB- Kabel zum PC Sofern Sie die mitgelieferte Software auf Ihrem Computer installiert haben, brauchen Sie lediglich die Kamera mithilfe des ebenfalls mitgelieferten USB-Kabels an Ihren PC anzuschließen. Bilder werden dabei automatisch an Ihren PC übertragen. Die mitgelieferte Multifunktions-Software ImageMixer erleichtert Ihnen die übersichtliche Kontrolle von Bildaufnahmen in einem Album, das...
Seite 6: Inhaltsverzeichnis
Inhalt Kapitel 1 Kurzanleitung Vor der Aufnahme..................10 Packungsinhalt ......................10 Bezeichnungen der Kamerateile .................. 12 Näheres zur LCD-Monitoranzeige ................14 Vorbereitung auf das Fotografieren............16 Akkus..........................16 Akkustandanzeige ......................17 SD-Speicherkarte (im Handel erhältlich) ..............18 Aufladen des Akkus...................... 19 Einlegen des Akkus und einer SD-Speicherkarte ............
Seite 7 Menü für Aufnahmeeinstellungen................. 60 Verwendung des Menüs für Aufnahmeeinstellungen ........... 61 Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) ........ 62 Ändern des Fokussiermodus (FOKUS: MULTI AF/SPOT AF) ........64 Fotografieren mit manuellem Fokus (FOKUS: MF) ............66 Aufnahme mit festgelegter Entfernungseinstellung (FOKUS: SNAP/Unendlich) ..68 Änderung der Belichtungsmessung (LICHTMESSUNG) ..........
Seite 8 Taste ADJ. mit einer Funktion belegen (ADJ-EINST. 1/2) ......... 115 Einstellen der Abschaltautomatik (ABSCHALTAUTOM)..........116 Ändern der Signalton-Einstellung (SIGNALTON)............117 Ändern der Lautstärke des Signaltons (LAUTST. EINST.) ........118 Bildbestätigungszeit einstellen (LCD BESTÄT)............119 Dateinameneinstellungen ändern (DATEINUMMER) ..........120 Datum und Uhrzeit einstellen (DATUM-EINSTELL) ........... 122 Anzeigesprache ändern (LANGUAGE/ ).............
Seite 9: Wenn Sie Die Bedienungsanleitung (Software-Version) Auf Ihre Festplatte Kopieren Möchten
Benutzung von Bedienungsanleitungen Die beiden mitgelieferten Bedienungsanleitungen sind für den Gebrauch Ihrer Caplio R30 bestimmt. Kamera-Benutzerhandbuch (die gegenwärtige Anleitung) Es erklärt Ihnen die Bedienung und die Funktionen der Kamera. Sie finden hier auch Anleitungen zur Installation der Software auf Ihrem PC.
Seite 10: Zu Diesem Handbuch
Referenz Die im Lieferumfang der Kamera enthaltene Software ImageMixer erlaubt es Ihnen, sich Bilder von Ihrem Computer anzuschauen und diese zu bearbeiten. Um eine Anleitung zur Verwendung von ImageMixer aufzurufen, drücken Sie [?] im ImageMixer-Fenster. Für Informationen über das ImageMixer-Programm setzen Sie sich mit unserem Kundendienst in Verbindung.
Seite 11 Kapitel Kurzanleitung Falls Sie die Kamera zum ersten Mal verwenden, lesen Sie dieses Kapitel durch. Vor der Aufnahme..........10 Vorbereitung auf das Fotografieren....16 Fotografieren............ 27 Wiedergabe ............41 Wiedergabe auf einem Fernseher ....47 Löschen ............49...
Seite 12: Vor Der Aufnahme
Vor der Aufnahme Packungsinhalt Öffnen Sie die Packung und stellen Sie sicher, dass alle Teile mitgeliefert wurden. • Caplio R30 • Akku • Akku-Ladegerät • AV-Kabel Wird verwendet, wenn Sie Ihre Bilder auf einem Fernsehgerät betrachten. Notiz So befestigen Sie den Trageriemen Führen Sie die Enden des Trageriemens...
Seite 13: Separat Verkaufte Teile
• Akku-Ladegerät (BJ-6) • Caplio Software CD-ROM Das mitgelieferte Software-Programm und • Tasche (SC-60) das Software-Benutzerhandbuch befinden sich auf dieser CD-ROM. • SD-Speicherkarte (im Handel erhältlich) Referenz Informationen über Zubehörteile nach dem letzten Stand finden Sie auf der Ricoh-Homepage (http://www.ricohpmmc.com).
Seite 14: Bezeichnungen Der Kamerateile
Bezeichnungen der Kamerateile Kameragehäuse Vorderansicht Vorgang Erläutert Auslöser S. 27 Ein/Aus-Taste S. 22 Blitz S. 36 Autofokussensor Objektivabdeckung Mikrofon S. 97 Objektiv S. 27 Betriebsartenwahlschalter Mit dem Betriebsartenwahlschalter können Sie zwischen den folgenden drei Betriebsarten wählen. Betriebsart Tonaufzeichnung Zum Aufnehmen von Ton Betriebsart Filmaufnahme Zum Aufnehmen von Filmen Betriebsart Standbildaufnahme Zum Aufnehmen von Standbildern...
Seite 15: Rückansicht
Rückansicht Vorgang Erläutert Vorgang Erläutert $/Q (Schnellüberprüfung)- LCD-Monitor S. 14 S. 41 Taste M/O-Taste Betriebsartenwahlschalter S. 12 S. 61 S. 99 S. 110 "/N (Makro)-Taste Autofokus-/ S. 30 S. 35 Blitzanzeige S. 36 z (Tele)/ #/F (Blitz)-Taste S. 34 S. 36 8 (Vergrößerte Ansicht)-Taste S.
Seite 16: Näheres Zur Lcd-Monitoranzeige
Näheres zur LCD-Monitoranzeige Der Bildschirm beim Fotografieren 11 11 12 13 14 15 Aufnahmemodus Film-Modus Vorgang Erläutert Vorgang Erläutert Blitzlicht S. 36 Intensität S. 71 Makroaufnahme S. 35 Belichtungsausgleich S. 80 Selbstauslöser S. 88 ISO-Einstellung S. 83 Modustypen S. 12 Datum/Uhrzeit S.
Seite 17: Die Monitoranzeige Während Der Wiedergabe
Notiz • Die Anzahl der noch verfügbaren Aufnahmen kann je nach Motiv von der Zahl der tatsächlichen Aufnahmen abweichen. • Die Anzahl der verbliebenen Aufnahmen und andere Werte können auch bei Karten derselben Kapazität je nach Hersteller, Typ und Aufnahmebedingungen voneinander abweichen.
Seite 18: Vorbereitung Auf Das Fotografieren
Vorbereitung auf das Fotografieren Schalten Sie die Kamera ein, und bereiten Sie die Aufnahme vor. Notiz Wenn Sie die Kamera schon benutzt haben sollten, so folgen Sie bitte den nachstehenden Schritten, um sicherzustellen, dass sie ausgeschaltet ist, bevor Sie den Akku entnehmen oder einlegen.
Seite 19: Akkustandanzeige
Referenz • Näheres darüber, wie man den Akku einlegt, finden Sie auf S. 20. • Näheres darüber, wie man das Netzteil (Adapter) verwendet, finden Sie auf S. 169. Wichtig • Wenn Sie die Kamera längere Zeit nicht benutzen, sollten Sie zum Lagern der Kamera den Akku entfernen.
Seite 20: Sd-Speicherkarte (Im Handel Erhältlich)
SD-Speicherkarte (im Handel erhältlich) Sie können die von Ihnen aufgenommenen Standbilder entweder im internen Speicher der Kamera oder auf einer SD-Speicherkarte (im Handel erhältlich) abspeichern. Der interne Speicher Ihrer Kamera hat eine Speicherkapazität von 26 MB. Wenn Sie eine große Anzahl Standbilder, Filme oder Tonaufzeichnungen aufnehmen möchten, verwenden Sie eine SD- Speicherkarte mit hoher Speicherkapazität.
Seite 21: Aufladen Des Akkus
Aufladen des Akkus Vor Gebrauch muss der Akku aufgeladen werden. Legen Sie den Akku so ein, dass die Markierungen, die auf dem Akku vorgesehen sind, mit den Markierungen des Ladegerätes übereinstimmen. Legen Sie sie so ein, dass das Typenschild des Akkus nach oben weist. Wichtig Achten Sie darauf, dass Sie die Polung nicht verwechseln.
Seite 22: Einlegen Des Akkus Und Einer Sd-Speicherkarte
Einlegen des Akkus und einer SD- Speicherkarte Der für diese Kamera separat erhältliche Akku DB-60 verfügt über eine lange Lebensdauer und kann durch das Wiederaufladen immer wieder verwendet werden. Wenn Sie die Kamera bereits benutzt haben sollten, vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie den Akku und die Speicherkarte einlegen.
Seite 23: Schließen Sie Die Batterie
Schließen Sie die Batterie-/ Kartenabdeckung. Entfernen des Akkus Öffnen Sie die Batterie-/Kartenabdeckung. Lösen Sie den Haken, der den Akku arretiert. Der Akku wird ausgeworfen. Ziehen Sie den Akku aus der Kamera. Seien Sie vorsichtig, den Akku dabei nicht fallen zu lassen. Entfernen der SD-Speicherkarte Öffnen Sie die Batterie-/Kartenabdeckung.
Seite 24: Ein- Und Ausschalten Der Kamera
Ein- und Ausschalten der Kamera Zum Einschalten des Stromes: Drücken Sie die Ein/Aus-Taste. Nach dem Start-Tonsignal blinkt die Autofokus-/Blitzanzeige. Gebrauch der Kamera in der Betriebsart Wiedergabe Wenn Sie die Wiedergabetaste länger als eine Sekunde drücken, wird die Kamera im Wiedergabemodus eingeschaltet, sodass Sie unverzüglich mit der Wiedergabe beginnen können.
Seite 25: Einstellen Der Sprache
Einstellen der Sprache Wenn die Kamera zum ersten Mal eingeschaltet wird, erscheint der Spracheinstellungsbildschirm (für die Anzeigesprache des LCD- Monitors). Nachdem Sie die Sprache eingestellt haben, fahren Sie mit den Datum/Uhrzeit-Einstellungen (um Ihre Bilder mit Aufnahmedatum und -uhrzeit zu versehen) fort. Sie können auch ohne diese Einstellungen Aufnahmen machen.
Seite 26: Datum Und Uhrzeit Einstellen
Datum und Uhrzeit einstellen Wenn die Kamera zum ersten Mal eingeschaltet wird und die Spracheinstellung abgeschlossen ist, erscheint der Datum/Uhrzeit-Bildschirm. Stellen Sie Jahr, Monat, Datum und Uhrzeit durch Drücken von !"#$ ein. Ändern Sie den Wert mit !" und bewegen Sie die Markierung mit #$. Beim Versand eingestellter Wert.
Seite 27: So Ändern Sie Den Anzeigemodus
So ändern Sie den Anzeigemodus Wenn Sie die DISP.-Taste drücken, wird die Symboldarstellung ein- oder ausgeschaltet oder die LCD-Monitoranzeige auf andere Weise verändert. Bei jedem Drücken der DISP.-Taste wechselt die Anzeige zwischen Histogramm ein, Rasterlinien, Keine Anzeige, LCD- Monitor aus und normaler Symboldarstellung. Normale Symboldarstellung Histogramm ein Rasterlinien...
Seite 28: Histogrammanzeige
Histogrammanzeige Wenn die Histogrammanzeige aktiv ist, erscheint ein Histogramm auf der rechten Seite des LCD- Monitorbildes. Ein Histogramm ist ein Diagramm, in welchem die Anzahl der Bildpunkte (Pixel) auf der vertikalen und die entsprechenden Helligkeitswerte auf der horizontalen Achse angezeigt werden. Von links nach rechts werden dunkle, halbdunkle und helle Bildelemente dargestellt.
Seite 29: Fotografieren
Fotografieren Jetzt sind Sie fertig und können fotografieren. Kamerahaltung Um beste Ergebnisse zu erzielen, halten Sie die Kamera wie unten gezeigt. Halten Sie die Kamera mit beiden Händen und drücken Sie beide Ellbogen leicht gegen Ihren Körper. Legen Sie Ihren Finger auf den Auslöser.
Seite 30: Verhindern Von Kameraverwackelung
Verhindern von Kameraverwackelung Wenn die Kamera beim Drücken des Auslösers bewegt wird, verschwimmt das Standbild unter Umständen (wegen Verwackelns der Kamera). Wenn das Symbol im LCD-Monitor erscheint, so bedeutet dies, dass ein Verwackeln der Kamera unter den vorherrschenden Aufnahmebedingungen vermieden werden sollte. Um Kameraverwackelungen zu vermeiden, verwendet man am besten ein Stativ oder hält die Kamera mit beiden Händen fest.
Seite 31: Momentaufnahmen Machen (Voll Drücken)
Momentaufnahmen machen (voll drücken) Die Auslösertaste funktioniert in zwei Stufen. Sie können die Taste auf zwei Weisen verwenden. Entweder drücken Sie sie bis zum Anschlag nach unten (voll drücken) oder Sie drücken sie nur halb nach unten (halb drücken). Das vollständige Drücken des Auslösers ermöglicht schnelles Fokussieren, um keinen Moment zu verpassen.
Seite 32: Fokus Überprüfen Und Aufnehmen (Halb Drücken)
Fokus überprüfen und Aufnehmen (halb drücken) Wenn Sie den Auslöser halb drücken, wird die Autofokusfunktion aktiviert, um den Objektabstand zu messen. Drücken Sie daraufhin die Taste voll bis zum Anschlag durch, um das Bild aufzunehmen. Diese Funktion ist besonders günstig, wenn sich das Motiv nicht in der Mitte befindet.
Seite 33: Drücken Sie Die Auslösetaste
Die Motiventfernung wird an fünf Punkten gemessen. Grüne Rahmen zeigen den scharf gestellten Bereich an. Notiz Wenn Sie bei Makro-Aufnahmen einen Messpunkt festlegen, achten Sie darauf, dass Sie die AF (Auto-Fokus)-Motivwechselfunktion verwenden. (S. 87) Drücken Sie die Auslösetaste vorsichtig ganz nach unten. Das von Ihnen aufgenommene Bild wird einen Moment lang auf dem LCD-Monitor „eingefroren“...
Seite 34: Wenn Sich Ihr Motiv Nicht In Der Mitte Befindet (Aufnahme Bei Festgestelltem Fokus)
Wenn sich Ihr Motiv nicht in der Mitte befindet (Aufnahme bei festgestelltem Fokus) Wenn sich Ihr Motiv nicht in der Mitte des Bildausschnitts befindet, legen Sie den Ausschnitt nach dem Fokussieren fest. (festgestellter Fokus) Beispiel: Sie möchten das Schloss im Hintergrund fotografieren, scharfgestellt wird auf die Person im Vordergrund.
Seite 35: Bewegen Sie Bei Halb Gedrücktem
Bewegen Sie bei halb gedrücktem Auslöser die Kamera und wählen Sie Ihren Bildausschnitt. Drücken Sie den Auslöser vorsichtig ganz nach unten. Notiz Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus, ohne die Kamera zu bewegen. Diese Funktion ist nützlich, wenn Sie ein Stativ verwenden. Referenz •...
Seite 36: Verwendung Der Zoom-Funktion
Verwendung der Zoom-Funktion Weitwinkelaufnahmen werden durch Drücken der Taste Z (Weitwinkel) ermöglicht. Wenn man die Taste z (Tele) drückt, wird das Motiv herangezoomt. Weitwinkel Tele Drücken Sie bei aufnahmebereiter Kamera die Taste Z oder z. Sie können den Zoom-Status an der Zoom-Leiste im LCD-Monitor ablesen.
Seite 37: Nahaufnahmen (Makro-Modus)
Nahaufnahmen (Makro-Modus) Wenn Sie die Taste N (Makro) verwenden, können Sie ein Bild aus nächster Nähe aufnehmen. (Makrofoto) Dies eignet sich gut zum Aufnehmen kleiner Objekte, da Sie bis auf einen Zentimeter Abstand herangehen können. Drücken Sie bei aufnahmebereiter Kamera die Taste N. Ein großes N-Symbol wird kurz in der Mitte des LCD-Monitors angezeigt und erscheint dann weiter oben.
Seite 38: Verwendung Des Blitzlichts
Verwendung des Blitzlichts Wenn Sie die Taste F (Blitz) drücken, können Sie den Blitzmodus (Blitz, Kein Blitz etc.) einstellen. Kein Blitz ist die Standardeinstellung Ihrer Kamera. Der Blitz reicht von der Vorderkante des Objektivs etwa 0,2 bis 2,4 Meter (W) oder etwa 0,14 bis 1,85 Meter (T) weit, wenn die ISO-Empfindlichkeit auf [AUTO] eingestellt ist.
Seite 39: Fotografieren Im Szenen-Modus
Fotografieren im Szenen-Modus Wenn Sie den Szenen-Modus verwenden, können Sie unter 8 Aufnahmemodi wählen und automatisch mit den optimalen Einstellungen für die jeweilige Szene fotografieren. Dies eignet sich am besten für Aufnahmen von Personen. PORTRAIT Verwenden Sie diesen Modus, um sich bewegende Objekte SPORT zu fotografieren.
Seite 40 ZOOM-MAKRO Setzen Sie diese Funktion ein, um das Bild im Makro- Aufnahmemodus noch genauer unter die Lupe zu nehmen. Mit Digital-Zoom können Sie näher an das Motiv herankommen als mit der normalen Zoom-Funktion. Einzelheiten zur Bedienung finden Sie auf S. 39. Notiz •...
Seite 41: Zurückschalten Auf Den Normalen Aufnahmemodus
Drücken Sie die Taste M/O. Das Symbol des Modus wird oben im LCD-Monitor angezeigt. Drücken Sie den Auslöser. Ändern des Szenen-Modus Drücken Sie die Taste !, um auf die Anzeige für die Wahl der Standbild-Betriebsart zurückzuschalten. Zurückschalten auf den normalen Aufnahmemodus Drücken Sie die Taste !, um auf die Anzeige für die Wahl der Standbild-Betriebsart zurückzuschalten.
Seite 42: Verwenden Der Schräg-Korrekturfunktion
Verwenden der Schräg-Korrekturfunktion Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste !. Die Anzeige für die Wahl der Standbild-Betriebsart erscheint. Drücken Sie die Tasten !", um [SCHRÄG-KORR.] zu wählen. Drücken Sie die Taste M/O. Drücken Sie den Auslöser, um die Aufnahme zu machen. Unmittelbar nach der Aufnahme wird ein zu korrigierender Bereich mit einem orangefarbenen Rahmen umzeichnet.
Seite 43: Wiedergabe
Wiedergabe Überprüfen des eben aufgenommenen Bilds (Schnellüberprüfung) Sie können das eben aufgenommene Bild auf dem LCD- Monitor ansehen. Wenn Ihnen das Foto nicht gefällt, können Sie es gleich löschen. Während Sie sich noch im Standbildmodus befinden, drücken Sie die Taste Q (Schnellüberprüfung).
Seite 44: Wiedergabe Von Bildern
Wiedergabe von Bildern In der Betriebsart Wiedergabe können Sie schon aufgenommene Standbilder überprüfen. Sie können sie löschen oder vergrößert anzeigen. Drücken Sie die 6-Taste (Wiedergabe). Die Kamera schaltet auf die Betriebsart Wiedergabe zurück. Angezeigt wird das zuletzt aufgenommene Standbild. Sie können Ihre Bilder der Reihe nach ansehen, indem Sie die Taste #$ drücken.
Seite 45: Wiedergabe Mit Dreibild-Anzeige
Wiedergabe mit Dreibild-Anzeige Das Sichtanzeigefeld bei der Wiedergabe von Bildern kann in drei Bildfelder unterteilt werden. Mit der Dreibild- Anzeige können Sie ein Standbild wählen, das Sie vergrößern oder löschen möchten. Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt.
Seite 46: Umschalten Des Bildschirms Bei Bildwiedergabe
Umschalten des Bildschirms bei Bildwiedergabe Der Anzeigeschirm ändert sich wie folgt: Notiz Wenn Sie in der Dreibild-Anzeige jeweils eine der folgenden vier Bedienungsschritte unternehmen, geht die Anzeige auf die normale Anzeige für Bildwiedergabe (d.h. auf Einzelbildanzeige) zurück, und die gewählte Funktion wird ausgeführt. •...
Seite 47: Mehrfachansicht (Miniaturansicht)
Mehrfachansicht (Miniaturansicht) Sie können sich jeweils 12 Bilder in der Übersicht anschauen. Sie können dann das gewählte Bild löschen oder ein Bild zur Ansicht auswählen. Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die 9-Taste (Miniaturansicht).
Seite 48: Vergrößerte Bilder Anzeigen
Vergrößerte Bilder anzeigen Sie können auch Standbilder, die auf dem Bildschirm angezeigt sind, in Vergrößerung anzeigen. 2592 × 1944, 2592 × 1728, 2048 × 1536 8-fach 1280 × 960 6,7-fach 640 × 480 3,4-fach Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die #$-Tasten, um dasjenige Standbild zur Anzeige zu bringen, das Sie vergrößern möchten.
Seite 49: Wiedergabe Auf Einem Fernseher
Wiedergabe auf einem Fernseher Sie können sich Ihre Aufnahmen auf einem Fernsehbildschirm anschauen. Die Kamera zeigt all das auf dem Fernsehbildschirm an, was auch im LCD-Monitor dargestellt wird. Um Ihr Fernsehgerät zur Bildbetrachtung zu verwenden, schließen Sie Ihre Kamera über das mit Ihrer Kamera gelieferte AV-Kabel an das Fernsehgerät an.
Seite 50: Drücken Sie Die Ein/Aus-Taste
Drücken Sie die Ein/Aus-Taste oder halten Sie die Wiedergabetaste länger als eine Sekunde lang gedrückt, um die Kamera einzuschalten. Wichtig Wenn das AV-Kabel an die Kamera angeschlossen wird, werden LCD-Monitor und Lautsprecher abgeschaltet. Notiz • Wenn Sie das AV-Kabel an den Eingang Ihres Videorecorders anschließen, können Sie Ihre Aufnahmen auf Video aufzeichnen.
Seite 51: Löschen
Löschen Löschen ungewünschter Dateien (Standbild/Film/Ton) Ungewünschte oder defekte Dateien können von der SD- Speicherkarte oder aus dem internen Speicher gelöscht werden. Es gibt folgende drei Methoden zum Löschen der Bilder. • Je eine Datei löschen • Alle Dateien gleichzeitig löschen •...
Seite 52: Mehrere Dateien Gleichzeitig Löschen
Mehrere Dateien gleichzeitig löschen. Drücken Sie die 6-Taste (Wiedergabe). Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder unterteilt und zeigt jeweils 12 Standbilder zugleich an. Drücken Sie die Tasten !"#$, um die zu löschenden Bilder zu wählen und drücken Sie dann die Taste D (Löschen).
Seite 55 Kapitel Verschiedene Methoden für die Bildaufnahme/ Wiedergabe Direktdruck: Direct Print ......... 54 Eine Vielzahl von Aufnahmetechniken ..59 Mehrfachaufnahmen machen ......89 Aufnahme/Wiedergabe von Filmen ....93 Aufnahme/Wiedergabe von Ton ..... 97 Weitere Funktionen im Wiedergabemodus..99...
Seite 56: Direktdruck: Direct Print
Direktdruck: Direct Print Über die Direct Print-Funktion Der Direct Print-Standard ermöglicht direktes Drucken von einer Kamera auf einen Drucker, indem die beiden Geräte mit einem USB-Kabel verbunden werden. Sie können Fotos schnell und einfach aus Ihrer Digitalkamera ausdrucken, ohne einen Computer verwenden zu müssen. Wichtig •...
Seite 57: Verschiedene Methoden Für Die Bildaufnahme/Wiedergabe
Verschiedene Methoden für die Bildaufnahme/Wiedergabe Sie können Bilder zum Ausdrucken von Ihrer Kamera an einen PictBridge- kompatiblen Drucker senden. Wenn keine SD-Speicherkarte eingesteckt ist, werden die Bilder aus dem internen Speicher gesendet, bei eingesteckter SD-Speicherkarte entsprechend von der Speicherkarte. Wichtig Ziehen Sie das USB-Kabel nicht während des Druckens ab.
Seite 58: Wiederholen Sie Die Schritte 7 Und 8, Um Die Einstellungen
Die folgenden Punkte können gewählt werden. Die einzelnen Punkte werden nur angezeigt, wenn sie vom Drucker unterstützt werden. Diejenigen Posten, die mit einem Sternchen (*) gekennzeichnet sind, werden nur dann angezeigt, wenn die jeweiligen Funktionen von einem Ricoh-Drucker ausgeführt werden können. Menüpunkt Funktion PAPIERGRÖSSE Legt das Papierformat fest.
Seite 59: Mehrere Bilder Ausdrucken
Notiz Wenn Sie den gegenwärtig eingestellten Wert als Standardwert verwenden wollen, der auch dann gelten soll, wenn Sie das nächste Mal wieder die Kamera an den Drucker anschließen, drücken Sie auf die ADJ.- Taste im Menü in Schritt 7. Wenn der rechtsstehende Bildschirm angezeigt wird, wählen Sie [EINST.] (Einstellen) und drücken Sie die Taste M/O.
Seite 60 Drücken Sie die !"-Tasten, um die Anzahl der Ausdrucke festzulegen. Wiederholen Sie die Schritte 7 und 8, um alle auszudruckenden Bilder und die jeweilige Anzahl der Ausdrucke auszuwählen. Drücken Sie die M/O-Taste. Das Direct Print-Menü erscheint. Drücken Sie die Tasten !", um einen Menüpunkt auszuwählen und $, um das jeweilige Optionsmenü...
Seite 61: Eine Vielzahl Von Aufnahmetechniken
Eine Vielzahl von Aufnahmetechniken Verwenden der ADJ.-Taste Die ADJ.-Taste ermöglicht Belichtungskorrektur, Weißabgleich und ISO Empfindlichkeitseinstellung mit wenigeren Bedienschritten. Zwei andere Funktionstypen als Belichtungsregelung und Weißabgleich können der Taste ADJ. zugewiesen werden. Wenn Sie eine häufig benutzte Funktion zuweisen, können Sie diese mit wenigeren Bedienschritten ausführen. Verwenden Sie den SETUP-Bildschirm (S.
Seite 62: Menü Für Aufnahmeeinstellungen
Menü für Aufnahmeeinstellungen Mit dem Menü für Aufnahmeeinstellungen können Sie die in der folgenden Tabelle angegebenen Werte für die Bildaufnahme wählen. *Diejenigen Einstellwerte, die weiter unten in viereckigen Klammern angegeben sind, werden vor dem Kauf als Standardwerte eingestellt. Einstellwerte Wahlmöglichkeiten Näheres auf Seite BILDQUAL./GRÖSSE F2592(5M), N2592(5M), F3:2(5M), F2048(3M),...
Seite 63: Verwendung Des Menüs Für Aufnahmeeinstellungen
Verwendung des Menüs für Aufnahmeeinstellungen Wenn die Kamera zum Aufnehmen von Bildern bereit ist, drücken Sie die M/O-Taste. Darauf erscheint das Menü für Aufnahmeeinstellungen. Drücken Sie entsprechend die !"-Tasten, um den jeweils gewünschten Einstellwert zu wählen. Die Einstellwerte werden in 4 Untermenüs dargestellt. Wird die "-Taste auf dem unteren Einstellposten gedrückt, dann geht die Anzeige zum nächsten...
Seite 64: Wahl Von Bildqualitätsmodus/Bildgröße (Bildqual./Grösse)
Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) Die Größe gespeicherter Bild- und Filmdateien hängt von den Einstellungen bezüglich Bildqualität und -größe ab. Die Betriebsart Bildqualität gibt Ihnen die Wahl zwischen den beiden Modusarten Normal (N) und Fein (F). Wählbare Modustypen Symbol Modus Beschreibung Normaler Modus Das Komprimierungsverhältnis ist hoch, was zu einer kleinen Datei führt.
Seite 65 Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Das Menü für Aufnahmeeinstellungen wird angezeigt. Drücken Sie die "-Taste, um [BILDQUAL./GRÖSSE] zu wählen. Drücken Sie anschließend die $-Taste. Drücken Sie die !"-Tasten, um Bildqualität/Größe auszuwählen. Drücken Sie die M/O oder $-Taste.
Seite 66: Ändern Des Fokussiermodus (Fokus: Multi Af/Spot Af)
Ändern des Fokussiermodus (FOKUS: MULTI AF/SPOT AF) Im Standard-Fokussiermodus stellt die Kamera das Motiv automatisch scharf (AF). Die Kamera misst automatisch die Abstände zu maximal fünf unter 17 Autofokus-Bereichen (AF), fokussiert auf den AF-Bereich in kürzester Entfernung (MULTI AF), verhindert hierbei, dass der zentrale Bereich des Motivs außer Fokus gerät, und ermöglicht auf diese Weise unkompliziertes Aufnehmen unter Minimierung unscharfer Bilder.
Seite 67: Drücken Sie Die Taste M/O
Ändern des Auto-Fokussiermodus (MULTI AF/SPOT AF) Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Das Menü für Aufnahmeeinstellungen wird angezeigt. Drücken Sie die "-Taste, um [FOKUS] zu wählen. Drücken Sie anschließend die $-Taste. Drücken Sie die Taste !" und wählen Sie [MULTI AF] oder [SPOT AF].
Seite 68: Fotografieren Mit Manuellem Fokus (Fokus: Mf)
Fotografieren mit manuellem Fokus (FOKUS: MF) Wenn der Autofokus nicht wie gewünscht funktioniert, können Sie den Fokus auch manuell einstellen (Manueller Fokus: MF). Bei manueller Einstellung des Autofokus können Sie Bilder mit einem bestimmten Abstand aufnehmen. Notiz • Im Szenen-Modus kann manuelle Scharfstellung nur dann eingesetzt werden, wenn [ZOOM-MAKRO] oder [SCHRÄG-KORREKTUR] gewählt ist.
Seite 69 Bildaufnahme bei manueller Autofokuseinstellung Drücken Sie die Taste " nach Bedarf. Wenn Sie die Taste " drücken, wird das Bild vergrößert angezeigt. Das erleichtert die Fokussierung. Drücken Sie die $-Taste, um die Anzeige der Fokus/Zoom-Leiste in Fokus zu bringen. Beim Drücken der $-Taste erscheint abwechselnd jeweils die Fokusleiste und die Zoomleiste.
Seite 70: Aufnahme Mit Festgelegter Entfernungseinstellung (Fokus: Snap/Unendlich)
Aufnahme mit festgelegter Entfernungseinstellung (FOKUS: SNAP/Unendlich) Sie können den Fotografierabstand auf Nah oder Unendlich einstellen. Die Einstellung auf Unendlich eignet sich für die Aufnahme von Szenen in der Ferne. Um mit festgelegter Aufnahmeentfernung zu fotografieren, gehen Sie wie unten beschrieben vor. Schalten Sie den Betriebsartenwahlschalter auf 5.
Seite 71: Änderung Der Belichtungsmessung (Lichtmessung)
Änderung der Belichtungsmessung (LICHTMESSUNG) Sie können die Messmethode (welcher Bereich gemessen wird) für die Bestimmung des Belichtungswerts ändern. Es stehen drei Belichtungsmessmethoden zur Verfügung: Multi, Mittenbetont und Spot. Wählbare Modustypen Symbol Modus Beschreibung (kein MULTI Der gesamte Aufnahmebereich ist in 256 Teilbereiche unterteilt, die alle gemessen werden. Symbol)) Die Belichtung basiert auf dem Gesamtwert.
Seite 72: Anpassen Der Bildschärfe (Schärfe)
Anpassen der Bildschärfe (SCHÄRFE) Sie können Ihre Bilder entweder scharf oder weich erscheinen lassen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Das Menü für Aufnahmeeinstellungen wird angezeigt. Drücken Sie die "-Taste, um [SCHÄRFE] zu wählen. Drücken Sie anschließend die $-Taste. Drücken Sie die !"-Tasten, um den gewünschten Einstellwert zu wählen.
Seite 73: Einstellen Der Farbdichte (Intensität)
Einstellen der Farbdichte (INTENSITÄT) Sie können die Farbdichte der jeweils aufgenommenen Standbilder auf LEBHAFT, NORMAL, NEUTRAL und S/W (Schwarz-Weiß) einstellen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Hierauf wird das Menü für Aufnahmeeinstellungen angezeigt. Drücken Sie Taste ", um die [INTENSITÄT] zu wählen. Drücken Sie anschließend die Taste $.
Seite 74: Mehrere Aufnahmen Mit Unterschiedlicher Belichtung Machen (Autom.belichtg)
Mehrere Aufnahmen mit unterschiedlicher Belichtung machen (AUTOM.BELICHTG) Die Funktion Autom.-Belichtungsreihe macht, mit dem angegebenen Belichtungswert (BW) als Standard, automatisch drei aufeinanderfolgende Aufnahmen auf drei Belichtungsebenen: -0,5 BW, ±0 und +0,5 BW. Notiz Diese Funktion ist bei der Aufnahme mit Ton nicht verfügbar. Schalten Sie den Betriebsartenwahlschalter auf 5.
Seite 75: Aufeinander Folgende Aufnahmen Mit Unterschiedlichem Weißabgleich (Weissabgleichsreihe)
Aufeinander folgende Aufnahmen mit unterschiedlichem Weißabgleich (WEISSABGLEICHSREIHE) Drei Bilder werden automatisch aufgenommen, ein rötliches Bild, ein bläuliches Bild und ein Bild mit dem momentan eingestellten Weißabgleich. Dies ist nützlich, wenn der richtige Weißabgleich nicht abgeschätzt werden kann. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die M/O-Taste.
Seite 76 Drücken Sie den Auslöser. Drei Bilder (rötlich, bläulich und aktueller Weißabgleich) werden automatisch aufgenommen. Diese Einstellung wird für die Aufnahmen verwendet, bis Sie die Kamera ausschalten. Notiz • Diese Funktion steht nicht bei Serien (Mehrfach-) Aufnahmen (S. 89) und Belichtungsreihen zur Verfügung (S. 72). •...
Seite 77: Verwendung Der Langzeitbelichtungsfunktion (Langzeitmodus)
Verwendung der Langzeitbelichtungsfunktion (LANGZEITMODUS) Sie können die Belichtungszeit auf 1, 2, 4 bzw. 8 Sekunden einstellen. Bei langzeitiger Belichtung können Sie bei Nachtaufnahmen die Spur von Objekten, die sich im Dunkeln bewegen, (wie z.B. Feuerwerk und Autoscheinwerfer) aufnehmen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O.
Seite 78: Bilder Automatisch In Festgelegten Intervallen Aufnehmen (Intervall)
Bilder automatisch in festgelegten Intervallen aufnehmen (INTERVALL) Sie können einstellen, dass die Kamera in festgelegten Intervallen automatisch Aufnahmen macht. Sie können das Aufnahmeintervall in jeder Länge zwischen 5 Sekunden und 3 Stunden, in 5-Sekunden-Schritten einstellen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O.
Seite 79: Um Die Aufnahmen Zu Beenden, Drücken Sie Die M
Drücken Sie den Auslöser. Jedes Mal, wenn das festgelegte Intervall vorüber ist, wird ein Foto gemacht. Um die Aufnahmen zu beenden, drücken Sie die M/ O-Taste. Die Intervalleinstellungen werden aufgehoben, wenn die Kamera ausgeschaltet wird. Wichtig Falls der Zeitabstand bis zur nächsten Aufnahme auf einen längeren Zeitwert eingestellt worden ist als der Zeitintervall für die Intervall-Betriebsart, verlängert sich entsprechend der Zeitabstand für die Intervall-Betriebsart.
Seite 80: Aufnahme Eines Bildes Mit Ton (Bild Mit Ton)
2 Aufnahme eines Bildes mit Ton (BILD MIT TON) Sie können ein Standbild mit angehängtem Ton-Memo aufnehmen. Die Ton-Aufnahme kann bis zu 8 Sekunden dauern. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Das Menü für Aufnahmeeinstellungen wird angezeigt. Drücken Sie die Taste ", wählen Sie [BILD MIT TON] und drücken Sie dann die $-Taste.
Seite 81: Datum In Ein Bild Einfügen (Datum-Eindruck)
Datum in ein Bild einfügen (DATUM-EINDRUCK) Sie können das Datum (JJ / MM / TT) oder Datum und Uhrzeit (JJ / MM / TT hh:mm) in der unteren rechten Ecke eines Fotos einfügen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Das Menü...
Seite 82: Belichtung Ändern (Belicht.korrek)
Belichtung ändern (BELICHT.KORREK) Mit der Belichtungseinstellung können Sie jeweils die Helligkeitswerte wählen, die für Ihre Aufnahmen am besten geeignet sind. Falls sich das aufzunehmende Motiv in der Mitte des Bereichs befindet, wird normalerweise die Gegenlichtkorrektur automatisch aktiviert, damit Sie mit der richtigen Belichtung fotografieren können.
Seite 83: Natürliche Und Künstliche Beleuchtung Verwenden (Weißabgleich)
Natürliche und künstliche Beleuchtung verwenden (Weißabgleich) Stellen Sie den Weißabgleich so ein, dass weiße Objekte auch weiß wiedergegeben werden. Der Weißabgleich ist werkseitig auf AUTO eingestellt. Normalerweise brauchen Sie die Einstellung nicht zu ändern. Wenn die Kamera aber nicht in der Lage ist, den Weißabgleich bei der Aufnahme von einfarbigen Objekten oder bei der Aufnahme mit verschiedenen Lichtquellen zu bestimmen, können Sie den Voreinstellwert ändern.
Seite 84: Manuelle Einstellung Des Weißabgleichs (Manuell)
Manuelle Einstellung des Weißabgleichs (Manuell) Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die ADJ.-Taste. Drücken Sie die Tasten #$, bis das Menü für Weißabgleich erscheint. Drücken Sie die !"-Tasten, um (Manuelle Einstellung) zu wählen. Richten Sie die Kamera unter den gegebenen Lichtverhältnissen für die vorgesehene Aufnahme auf ein weißes Papier oder einen anderen...
Seite 85: Empfindlichkeit Einstellen (Iso-Empfindl)
Empfindlichkeit einstellen (ISO-EMPFINDL) Die ISO-Empfindlichkeit gibt die Empfindlichkeit des Films an. Je größer der Wert, desto größer die Empfindlichkeit. Eine hohe Empfindlichkeit eignet sich für Aufnahmen unter schlechten Lichtverhältnissen oder für sich schnell bewegende Objekte, um ein Verwischen zu vermeiden. Allerdings wird das Bild dabei etwas körnig. Um eine höhere oder niedrigere Empfindlichkeit einzustellen, können Sie unter den sechs folgenden Einstellungen wählen.
Seite 86: Begrenzen Der Maximalen Verschlusszeit (Langz.-Bel.-Lim.)
Begrenzen der maximalen Verschlusszeit (LANGZ.-BEL.-LIM.) Mithilfe dieser Funktion wird die maximal mögliche Verschlusszeit wie folgt begrenzt: 1/8 Sekunde, 1/4 Sekunde, 1/2 Sekunde Wird die Funktion auf [EIN] gestellt, so beträgt die längstmögliche Verschlusszeit 1 Sekunde. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O.
Seite 87: Aufnahmeeinstellungen Auf Die Vorgabewerte Zurücksetzen (Initialisieren)
Aufnahmeeinstellungen auf die Vorgabewerte zurücksetzen (INITIALISIEREN) Befolgen Sie die nachstehenden Angaben, wenn Sie die Einstellwerte auf dem Menü für die Einstellung der Aufnahmewerte wieder zurück auf die Standardvorgabewerte zurückstellen wollen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M/O. Drücken Sie die !"-Taste, um [INITIALISIEREN] zu wählen.
Seite 88: Schattierung Für Textaufnahmen Ändern (Zeichendichte)
Schattierung für Textaufnahmen ändern (ZEICHENDICHTE) Sie können die Textschattierung im Szenenmodus Textmodus verändern. Sie können zwischen Tief, Normal und Hell wählen. Um die Einstellwerte zu ändern, verwenden Sie entweder das Menü für Aufnahmeeinstellungen oder die ADJ-Taste. Dieser Abschnitt erklärt den einfacheren Weg mit der ADJ.-Taste. Möchten Sie das Menü...
Seite 89: Verwendung Der Af-Motivwechselfunktion
Verwendung der AF-Motivwechselfunktion Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus (S. 32) mit Hilfe der !"#$-Tasten, ohne die Kamera zu bewegen. Dies ist bei Makroaufnahmen mit Stativ und fixiertem Fokus nützlich. Die AF-Motivwechselfunktion ermöglicht Ihnen das Verschieben des Kreuzes (auf das scharfgestellt wird) aus der Mitte des LCD-Monitors mithilfe der !"#$-Tasten zum Motiv hin.
Seite 90: Verwendung Des Selbstauslösers
t Verwendung des Selbstauslösers Sie können den Selbstauslöser auf eine Aufnahme nach 2 oder 10 Sekunden einstellen. Eine Einstellung von zwei Sekunden ist nützlich, um ein Verwackeln zu vermeiden. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste t (Selbstauslöser).
Seite 91: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wenn Sie zu Mehrfachaufnahmen wechseln, können Sie Bildfolgen aufnehmen. Mehrfachaufnahmen können in die folgenden drei Typen eingeteilt werden: SERIE (Mehrfachaufnahme) Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Die Bilder werden in je einer Datei gespeichert, wie beim normalen Fotografieren. S-Serie (S-Mehrfachaufnahme) Wenn Sie den Auslöser nur einmal ganz durchdrücken, können Sie eine Reihe von 16...
Seite 92: Drücken Sie Die Tasten M/O
Notiz • Bei S- oder M-Mehrfachaufnahme wird die ISO-Empfindlichkeit auf AUTO festgelegt, auch wenn sie auf 64 oder 100 eingestellt ist. • Die maximale Bildanzahl, die Sie im Mehrfachaufnahmemodus machen können, hängt wie folgt von den Bildgrößeneinstellungen ab: • Die jeweilige Anzahl der Bilder, die im Mehrfachaufnahmemodus mit dem internen Speicher gemacht werden können, ist in der nachstehenden Tabelle angegeben.
Seite 93: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wählen Sie Ihren Bildausschnitt, drücken Sie den Auslöser ganz durch und halten Sie ihn gedrückt. Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Lassen Sie den Auslöser los, um das Speichern zu beenden. Wenn Sie die Serienbilder, die Sie im Mehrfachaufnahmemodus aufgenommen haben, abspielen wollen, verstellen Sie die Kamera auf die Betriebsart Wiedergabe (siehe S.
Seite 94: Wiedergabe Eines S-Serien- Oder M-Serien-Standbilds Im Modus Vergrößerte Ansicht
Wiedergabe eines S-Serien- oder M-Serien- Standbilds im Modus Vergrößerte Ansicht Wenn S-Serien oder M-Serien Standbilder (16 Bilder in einer Datei) angezeigt werden, kann ein Bild der 16 Bilder in der Vergrößerten Anzeige angezeigt werden. In der vergrößerten Anzeige, kann ein Bild nach dem anderen durchgeschaltet werden.
Seite 95: Aufnahme/Wiedergabe Von Filmen
Aufnahme/Wiedergabe von Filmen 3 Aufnahme von Filmen Sie können Filme mit Ton aufzeichnen. Sie können dabei als Bildgröße entweder 320 × 240 oder 160 × 120 Pixel wählen. Sie können die Anzahl Aufnahmen pro Sekunde (Bildfrequenz) entweder auf 30 oder auf 15 einstellen. Jede Filmaufnahme, die Sie machen, wird als einzelne AVI-Datei aufgezeichnet.
Seite 96 Wichtig • Bei der Aufnahme von Filmen, werden Funktionsgeräusche vielleicht mit aufgezeichnet. • Der Zeitraum, innerhalb dessen Sie eine Aufnahme machen können, ist je nach der Karte, die Sie verwenden, verschieden. In gewissen Fällen kann je nach der verwendeten Speicherkarte, die Bildaufnahme auch dann schon aufhören, ehe die zum Fotografieren verfügbare Zeitspanne abgelaufen ist.
Seite 97: Einstellen Der Bildfolge
Einstellen der Bildfolge Die Anzahl der Bilder pro Sekunde (Bildfolge) im Videomodus kann zwischen 30 und 15 ausgewählt werden. Stellen Sie den Betriebsartenwahlschalter auf 3. Drücken Sie die M/O-Taste. Das Menü für Aufnahmeeinstellungen erscheint. Drücken Sie die "-Taste um (Bildfolge) auszuwählen. Dann drücken Sie die $-Taste.
Seite 98: Wiedergabe Von Filmen
Wiedergabe von Filmen Befolgen Sie die nachstehenden Anleitungen zum Abspielen von Filmaufnahmen. Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Bei Filmen erscheint das erste Einzelbild als Standbild. Gehen Sie mit Hilfe der #$-Tasten zum gewünschten Film. Drücken Sie die Taste $, um die nächste Datei anzuzeigen.
Seite 99: Aufnahme/Wiedergabe Von Ton
Aufnahme/Wiedergabe von Ton 2 Tonaufnahmen (Memo-Aufnahme) Sie können Töne aufnehmen. Tondateien werden als WAV-Datei abgespeichert. Stellen Sie die Taste auf 2 (Memo- Aufnahme). Drücken Sie den Auslöser. Die Tonaufnahme beginnt. Drücken Sie den Auslöser, um die Aufnahme zu stoppen. Notiz Die Sprachaufnahmezeit hängt von der Kapazität der SD-Speicherkarte ab.
Seite 100: Tonwiedergabe
Tonwiedergabe Befolgen Sie die nachstehenden Anleitungen zum Abspielen von Tonaufzeichnungen. Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die Tasten #$ um eine Tondatei zur Wiedergabe auszusuchen (Lautsprecher- Symbol). Drücken Sie die Taste $, um die nächste Datei anzuzeigen.
Seite 101: Weitere Funktionen Im Wiedergabemodus
Weitere Funktionen im Wiedergabemodus Menü für Wiedergabeeinstellungen Das Menü für Wiedergabeeinstellungen sieht folgende Funktionen vor. Näheres Einstellwerte Wahlmöglichkeiten auf Seite BILDVORFÜHRUNG S. 100 SCHUTZ 1 Datei wählen/aufheben, ALLE DATEIEN wählen/aufheben, S. 101 Wählen mehrerer Dateien DPOF 1 Datei wählen/aufheben, ALLE DATEIEN wählen/aufheben, S.
Seite 102: Bilder Automatisch Der Reihe Nach Zeigen (Bildvorführung)
Bilder automatisch der Reihe nach zeigen (BILDVORFÜHRUNG) Sie können die aufgenommenen Fotos, Filme und Tondateien der Reihe nach im LCD-Monitor wiedergeben. Diese Funktion wird Bildvorführung genannt. Um die Bildvorführung anzusehen, folgen Sie untenstehenden Schritten. Drücken Sie die 6-Taste (Wiedergabe). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die Taste M/O.
Seite 103: Löschen Verhindern (Schutz)
Löschen verhindern (SCHUTZ) Sie können Ihre Bilder und Filme vor einem versehentlichen Löschen schützen. Wichtig Löschgeschützte Standbilder, Filme und Tonaufnahmen können nicht auf normale Weise gelöscht werden. Durch Formatieren des internen Speichers oder der Speicherkarte werden die Daten jedoch für immer gelöscht. Löschschutz der Dateien Drücken Sie die 6-Taste (Wiedergabe).
Seite 104: Alle Ihre Bilder Schützen
Wenn der Schutz aktiviert ist, erscheint das Schutzsymbol oben links auf dem Bildschirm. Alle Ihre Bilder schützen Um alle angezeigten Bilder (oder Filme) zu schützen, folgen Sie untenstehenden Schritten. Drücken Sie die 6-Taste (Wiedergabe). Drücken Sie die Taste M/O. Das Wiedergabe-Menü erscheint. Drücken Sie die "-Taste, wählen Sie [SCHUTZ] und drücken Sie dann die $-Taste.
Seite 105: Das Schützen Von Mehreren Standbildern, Filmen Oder Ton In Einem Schritt
Das Schützen von mehreren Standbildern, Filmen oder Ton in einem Schritt Um ausgewählte Standbilder, Filme oder Ton in einem Schritt zu schützen, folgen Sie den unten angegebenen Schritten. Drücken Sie die 6-Taste (Wiedergabe). Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder aufgeteilt, um die Miniaturansichten anzuzeigen.
Seite 106: Einen Druckdienst Verwenden (Dpof)
Einen Druckdienst verwenden (DPOF) Die auf der SD-Speicherkarte gespeicherten Bilder können ausgedruckt werden, wenn Sie sie in ein Fachgeschäft bringen, das einen Druckservice für Digitalkameras bietet. Um einen Druckservice zu verwenden, müssen Sie die für den Ausdruck erforderlichen Einstellungen vornehmen. Diese Einstellungen werden als DPOF (Digital Printing Order Format) bezeichnet.
Seite 107: Dpof Für Alle Bilder Einstellen
DPOF für alle Bilder einstellen Um DPOF-Einstellungen für alle Bilder vorzunehmen, folgen Sie untenstehenden Schritten. Drücken Sie die 6-Taste (Wiedergabe). Drücken Sie die Taste M/O. Das Wiedergabe-Menü erscheint. Drücken Sie die "-Taste, wählen Sie [DPOF] und drücken Sie dann die $-Taste. Drücken Sie die !"-Tasten und wählen Sie [ALLE DAT.].
Seite 108: Dpof Für Mehrere Bilder Einstellen
DPOF für mehrere Bilder einstellen Um die DPOF-Einstellungen für mehrere ausgewählte Bilder auf einmal festzulegen, folgen Sie untenstehenden Anweisungen. Drücken Sie die 6-Taste (Wiedergabe). Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder aufgeteilt, um die Miniaturansichten anzuzeigen.
Seite 109: Änderung Der Bildgröße (Skalieren)
Änderung der Bildgröße (SKALIEREN) Sie können die Bildgröße eines aufgenommenen Fotos reduzieren, um eine zusätzliche Datei mit einer anderen Bildgröße zu erstellen. Wichtig Ein Standbild mit oder ohne Ton kann in der Größe angepasst werden. Die Größe von Filmen kann nicht verändert werden. Notiz •...
Seite 110: Den Inhalt Des Internen Speichers Auf Eine Speicherkarte Kopieren (Zur Karte Kopieren)
Den Inhalt des internen Speichers auf eine Speicherkarte kopieren (ZUR KARTE KOPIEREN) Sie können alle im internen Speicher gespeicherten Film- und Fotodaten auf einmal auf eine SD-Speicherkarte kopieren. Schalten Sie Ihre Kamera aus. Legen Sie eine SD-Speicherkarte ein. Schalten Sie die Kamera ein. Drücken Sie die 6-Taste (Wiedergabe).
Seite 111: Kapitel 3 Ändern Der Kameraeinstellungen
Kapitel Ändern der Kameraeinstellungen Ändern der Kameraeinstellungen ....110...
Seite 112: Ändern Der Kameraeinstellungen
Ändern der Kameraeinstellungen SETUP-Menü Sie können die Einstellwerte Ihrer Kamera ändern. Ändern Sie das SETUP- Menü vom Aufnahmeeinstellmenü (siehe S. 60) oder vom Wiedergabeeinstellmenü (siehe S. 99) indem Sie es zur Anzeige bringen. Mithilfe des SETUP-Menüs können Sie diejenigen Werte, die in der nachstehenden Tabelle aufgeführt sind, ändern.
Seite 113: Bedienung Des Setup-Menüs
Bedienung des SETUP-Menüs Befolgen Sie folgende Schritte, um das SETUP-Menü anzuzeigen und zu bedienen. Notiz Für gewisse Funktionen gelten andere Methoden der Werteeinstellung als diejenigen die hier beschrieben sind. Näheres wird jeweils in den Erklärungen der betreffenden Funktionen erläutert. Drücken Sie die M/O-Taste. Das Menü...
Seite 114: Formatieren Der Sd-Speicherkarte (Formatieren [Karte])
Formatieren der SD-Speicherkarte (FORMATIEREN [KARTE]) Die Fehlernachricht „Diese Karte kann man nicht verwenden“ wird angezeigt. Falls Sie eine Karte mit einem Computer oder anderen Gerät formatiert haben, müssen Sie die SD-Speicherkarte vorher formatieren. Formatieren ist ein Vorgang, durch den eine Speicherkarte so strukturiert wird, dass Bilddaten auf ihr gespeichert werden können.
Seite 115: Formatierung Des Internen Speichers (Format. [Int. Speicher])
Die Formatierung des internen Speichers löscht alle im Speicher abgelegten Bilder. Wenn Sie Bilder haben, die Sie nicht aus dem Speicher löschen möchten, kontaktieren Sie bitte den Kundendienst von Ricoh, bevor Sie die Formatierung des internen Speichers vornehmen. Zur Formatierung folgen Sie untenstehenden Schritten.
Seite 116: Einstellen Der Helligkeit Des Lcd-Monitors (Lcd-Helligkeit)
Einstellen der Helligkeit des LCD-Monitors (LCD-HELLIGKEIT) Um die Helligkeit des LCD-Monitors einzustellen, folgen Sie untenstehenden Schritten. Bringen Sie das SETUP-Menü zur Anzeige. Näheres hierzu finden Sie auf S. 111. Drücken Sie die Taste " wählen Sie [LCD-HELLIGKEIT] und drücken Sie dann die $-Taste. Die LCD-Helligkeitseinstellungsleiste wird angezeigt.
Seite 117: Taste Adj. Mit Einer Funktion Belegen (Adj-Einst. 1/2)
Taste ADJ. mit einer Funktion belegen (ADJ-EINST. 1/2) Durch Drücken der Taste ADJ. können die Menüs für die Einstellung der Belichtung und des Weißabgleichs mit wenigen Bedienungsschritten zur Anzeige gebracht werden. Die Option [ADJ.-EINST. 1] oder [ADJ.-EINST. 2] ermöglicht das Hinzufügen einer Funktion, die dann durch Drücken der Taste ADJ.
Seite 118: Einstellen Der Abschaltautomatik (Abschaltautom)
Einstellen der Abschaltautomatik (ABSCHALTAUTOM) Wenn Sie die Kamera eine bestimmte Zeit lang nicht benutzen, schaltet sich die Kamera automatisch aus (Abschaltautomatik), um Batteriestrom zu sparen. Werkseitig ist die Abschaltautomatik auf 1 Minute eingestellt, aber Sie können dies ändern. Mögliche Einstellungen AUS (Die automatische Abschaltung funktioniert nicht) 1 Minute *Werkseitige Einstellung 5 Minuten...
Seite 119: Ändern Der Signalton-Einstellung (Signalton)
Ändern der Signalton-Einstellung (SIGNALTON) Während des Betriebes gibt die Kamera vier verschiedene Töne aus: Start-Tonsignal, Verschlussgeräusch, Fokusgeräusch und Signalton. Verschlussgeräusch : Wenn der Auslöser gedrückt wird, gibt die Kamera ein Verschlussgeräusch aus. Start-Tongeräusch : Wenn die Kamera eingeschaltet wird. Fokusgeräusch : Beim Einstellen des Fokus gibt die Kamera ein Fokusgeräusch aus.
Seite 120: Ändern Der Lautstärke Des Signaltons (Lautst. Einst.)
Ändern der Lautstärke des Signaltons (LAUTST. EINST.) Sie können die Lautstärke des Signaltons ändern. Einstellmöglichkeiten (Stumm) (Schwach) (Mittelstark) *Werkseitige Einstellung (Stark) Wenn Sie die Signalton-Einstellwerte ändern möchten, befolgen Sie die folgenden Schritte. Bringen Sie das SETUP-Menü zur Anzeige. Näheres hierzu finden Sie auf S. 111. Drücken Sie die Taste "...
Seite 121: Bildbestätigungszeit Einstellen (Lcd Bestät)
Bildbestätigungszeit einstellen (LCD BESTÄT) Unmittelbar nach Drücken des Auslösers wird die Aufnahme einen Moment lang angezeigt, so dass Sie das Foto prüfen können. Werkseitig ist die Bestätigungszeit auf 0,5 Sekunden eingestellt, aber Sie können diese Einstellung ändern. Mögliche Einstellungen AUS (Bild wird nicht zu Informationszwecken angezeigt) 0,5 Sekunden *Werkseitige Einstellung 1 Sekunden 2 Sekunden...
Seite 122: Dateinameneinstellungen Ändern (Dateinummer)
Dateinameneinstellungen ändern (DATEINUMMER) Wenn Sie ein Foto machen, wird es mit einem automatisch zugewiesenen, fortlaufend nummerierten Dateinamen im internen Speicher oder auf einer SD-Speicherkarte abgespeichert. Wenn Sie die SD-Speicherkarte wechseln, können Sie die Kamera so einstellen, dass die fortlaufende Nummerierung von der vorherigen SD-Speicherkarte beibehalten wird (oder nicht).
Seite 123 • Wenn Sie im internen Speicher speichern, werden die Dateien so nummeriert, als ob die Einstellung [DATEINUMMER] auf [AUS] stünde. • Wenn Sie bei der Bildübertragung auf einen Computer mit Hilfe von RICOH Gate La (S. 143) als Dateiname einen bereits im Zielordner bestehenden Namen angeben, wird die betroffene Datei umbenannt, um Überschreibprobleme zu vermeiden.
Seite 124: Datum Und Uhrzeit Einstellen (Datum-Einstell)
Datum und Uhrzeit einstellen (DATUM-EINSTELL) Sie können Bilder aufnehmen, bei denen die Uhrzeit oder das Datum auf das Bild gestempelt werden. Hier wird die Datum bzw. Uhrzeiteinstellung im SETUP-Menü erläutert. Bringen Sie das SETUP-Menü zur Anzeige. Näheres hierzu finden Sie auf S. 111. Drücken Sie die Taste "...
Seite 125: Anzeigesprache Ändern (Language/ )
Anzeigesprache ändern (LANGUAGE/ Sie können die auf dem LCD-Monitor angezeigte Sprache ändern. Mögliche Einstellungen (Japanisch) ENGLISH (Englisch) DEUTSCH (Deutsch) *Werkseitige Einstellung FRANÇAIS (Französisch) ITALIANO (Italienisch) ESPAÑOL (Spanisch) (Chinesisch, vereinfacht) (Chinesisch, traditionell) (Koreanisch) Um die Anzeigesprache zu ändern, folgen Sie untenstehenden Schritten.
Seite 126: Wiedergabeformat Für Wiedergabe Auf Dem Fernseher Ändern (Video-Ausgang)
Wiedergabeformat für Wiedergabe auf dem Fernseher ändern (VIDEO-AUSGANG) Sie können Ihre Fotos und Filme auf einem Fernsehbildschirm anschauen, indem Sie Ihre Kamera über das mitgelieferte AV-Kabel an ein Fernsehgerät anschließen. Ihre Kamera ist für den Gebrauch mit Fernsehern etc. auf das NTSC- Wiedergabeformat (in Japan und anderen Ländern verwendet) eingestellt.
Seite 127: Einstellung Für Schrittweisen Zoom Ändern (Stufenzoom)
Einstellung für schrittweisen Zoom ändern (STUFENZOOM) Sie können die optische Zoom-Brennweite auf eine von 7 Stufen festlegen. Bei aktivierter Stufenzoom-Funktion stehen folgende Brennweiten zur Verfügung: 28, 35, 50, 85, 105, 135 und 160 mm (entsprechend dem 35-mm-Kleinbild-Format). Mögliche Einstellungen AUS *Werkseitige Einstellung Um festzulegen, ob Stufenzoom ein- (EIN) oder ausgeschaltet (AUS) werden soll, folgen Sie den nachstehenden Schritten.
Seite 128: Anzeige Einer Warnung Über Das Ändern Eines Einstellwertes (Aufn-Einst.warn.)
Anzeige einer Warnung über das Ändern eines Einstellwertes (AUFN-EINST.WARN.) Sie können das Symbol für eine Funktion, die Sie geändert haben, als blinkendes Symbol einstellen. Sie können aber auch einen Warntext eingeben, der auf die Änderung aufmerksam macht. Beim Einschalten des Stromes wird das blinkende Symbol oder der Warntext ca.
Seite 129: Ändern Des Usb-Kommunikationssystems (Usb-Verbindung)
ANSCHLUSS]), können Sie mithilfe des USB-Kabels die Dateien in der Kamera durchsuchen und auf einen Computer übertragen, auch ohne zusätzliche Software oder einen Treiber zu installieren. Normalerweise wählt man [ORIGINAL]. Haben Sie [ORIGINAL] gewählt, können Sie Bilder mit RICOH Gate La (mitgeliefert) auf Ihren Computer übertragen. Betriebsart Massenspeicher...
Seite 130: Drücken Sie Die Taste M/O
Wichtig • In der Einstellung [SPEICHER], kann für die Übertragung von Dateien RICOH Gate La bzw. Caplio Transfer Software nicht benutzt werden. • In der Einstellung [SPEICHER] können Dateien von der Kamera nur gelesen werden. Sie können nicht zur Kamera kopiert oder von ihr gelöscht werden.
Seite 131: Stellen Sie Im Setup-Menü [Usb-Anschluss] Auf
Wenn Sie Bilder im Massenspeicherung-Modus übertragen wollen, befolgen Sie folgende Schritte: Stellen Sie im SETUP-Menü [USB-ANSCHLUSS] auf [SPEICHER] ein. Achten Sie darauf, dass die Stromversorgung der Kamera ausgeschaltet ist. Verbinden Sie das mitgelieferte USB-Kabel mit der Anschlussbuchse an Ihrem Computer. Verbinden Sie das USB-Kabel mit dem USB-Anschluss Ihrer Kamera.
Seite 132: Trennen Sie Die Verbindung Zwischen Der Kamera Und Dem Computer (Macintosh)
Wichtig • Lösen Sie während der Bildübertragung nicht das USB-Kabel. • Wenn eine gleichnamige Datei bereits im Zielordner vorhanden ist, wird diese überschrieben. Wenn die Datei nicht überschrieben werden soll, benennen Sie die Datei um oder übertragen Sie die Bilder zu einem anderen Ordner. Notiz Wenn eine SD-Speicherkarte eingelegt ist, werden die auf ihr gespeicherten Dateien angezeigt.
Seite 133: Vergrößern Der Symbolanzeige (Foto-Icon Vergr.)
Vergrößern der Symbolanzeige (FOTO-ICON VERGR.) Die Symbole auf dem Bildaufnahmeschirm werden vergrößert angezeigt. In dieser Einstellung werden die folgenden Symbole vergrößert angezeigt: • Blitzlicht • Makro-Aufnahme • Selbstauslöser • Weißabgleich • Fokus • Belichtungskorrektur • ISO-Empfindlichkeit Falls Symbole vergrößert angezeigt werden, werden die folgenden Angaben nicht angezeigt: •...
Seite 135: Kapitel 4 Software-Installation (Übertragen Von Bildern Auf Ihren Computer)
Kapitel Software-Installation (Übertragen von Bildern auf Ihren Computer) Installieren der Software (Windows)......134 Installieren der Software (Macintosh)....153...
Seite 136: Installieren Der Software (Windows)
Installieren der Software (Windows) Zum Herunterladen von Bildern von Ihrer Kamera installieren Sie die Software zum Übertragen von Bildern auf Ihren Computer. Notiz • Wenn eine gleichnamige Datei bereits im Zielordner vorhanden ist, wird diese überschrieben. Wenn die Datei nicht überschrieben werden soll, benennen Sie die Datei um oder übertragen Sie die Bilder zu einem anderen Ordner.
Seite 137 Wenn Sie [Installation der Software] geklickt haben: (S. 139) Die folgende Software wird installiert: Software Windows Beschreibung RICOH Gate La Übertragung von Aufnahmen. ImageMixer Aufnahmen können angezeigt oder bearbeitet, und Video-CDs können angefertigt werden. DirectX (S. 150) wird benötigt um Filme zu bearbeiten.
Seite 138 Referenz Die Kamera ist mit der Software ImageMixer ausgestattet. Sie erlaubt es Ihnen, Bilder, die Sie mit der Kamera aufgenommen haben, auf Ihrem Computer zur Anzeige zu bringen und sie zu bearbeiten. Hinweise darauf, wie man die ImageMixer-Software verwendet, finden Sie in der Anleitung, die Sie auf dem Computer-Bildschirm anzeigen können.
Seite 139: Wenn Sie [Benutzerhandbuch Anzeigen [Software-Version]] Geklickt Haben
Wenn Sie [Benutzerhandbuch anzeigen [Software- Version]] geklickt haben: Das Software-Benutzerhandbuch (im PDF-Format), das auf der Caplio CD- ROM vorhanden ist, kann auf dem Bildschirm Ihres Computers angezeigt werden. Falls Sie Windows verwenden und Acrobat Reader auf Ihrem Computer installiert haben, doppelklicken Sie auf VIEW SOFTWARE USER GUIDE (Software-Gebrauchsanleitung anschauen).
Seite 140: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch. Unterstütztes Windows 98/98 Second Edition Betriebssystem Windows 2000 Windows Me Windows XP Pentium III: 500 MHz oder besser Speicher Windows 98/98SE: 128 MB oder mehr Windows 2000: 128 MB oder mehr...
Seite 141: Installation Der Software Auf Ihrem Computer
Installation der Software auf Ihrem Computer Wichtig • Schließen Sie Ihre Kamera erst dann an den Computer an, wenn Sie dazu aufgefordert werden. Wenn Sie die Kamera schon zuvor an den Computer angeschlossen haben, und der [Hardware-Assistent] erschienen ist, klicken Sie auf [Abbrechen], trennen Sie das Kabel zwischen Kamera und Computer ab und setzen Sie die Installation fort.
Seite 142: Bestätigen Sie Das Gewünschte
Klicken Sie auf [Weiter]. Nach kurzer Zeit erscheint das Fenster [Zielpfad wählen]. Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter]. Setzen Sie den Vorgang entsprechend der angezeigten Meldungen fort, bis das [InstallShield Wizard Complete]-Fenster angezeigt wird. Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter].
Seite 143: Installation Von Desktopbinder Lite
Installation von DeskTopBinder Lite Referenz Bezüglich Verwendung von DeskTopBinder Lite siehe Startanleitung, Setup-Anleitung und DeskTopBinder Lite-Auto-Dokumenten-Link-Anleitung (alle im PDF-Format), die zusammen mit DeskTopBinder Lite installiert werden. Wichtig • Schließen Sie Ihre Kamera erst dann an den Computer an, wenn Sie dazu aufgefordert werden.
Seite 144 DeskTopBinder Lite Software, und deaktivieren Sie die Auswahl [Automatically save on connection] (automatisches Speichern beim Verbinden) in den optionalen Einstellungen des RICOH Gate La Menüs (s. Software Bedienungsanleitung). Vor der Aufnahme mit der Kamera sollten Sie Datum und Zeit in der Kamera einstellen (S. 122).
Seite 145: Anschließen Der Kamera An Ihren Computer
Anschließen der Kamera an Ihren Computer Herunterladen von Bildern mit RICOH Gate La Schließen Sie die Kamera nach der Installation der Software an Ihren Computer an. Bei der folgenden Erläuterung wird davon ausgegangen, dass [ORIGINAL] (Standard) unter [USB-ANSCHLUSS] im SETUP-Menü der Kamera gewählt ist (S.
Seite 146: Für Windows Xp
Für Windows XP Wenn Sie Ihre Kamera das erste Mal mittels des USB-Kabels an Ihren Computer anschließen, erscheint das Fenster [Assistent für das Suchen neuer Hardware]. Wählen Sie [Software automatisch installieren (empfohlen)]. Legen Sie die CD-ROM mit der Caplio-Software in das CD- ROM-Laufwerk Ihres Computers ein.
Seite 147: Kamera Vom Computer Trennen
Übertragung von Aufnahmen von der Kamera das Fenster [Caplio R3] angezeigt, so dass Sie entscheiden können, ob Sie RICOH Gate La oder den Assistenten für Scanner und Kameras für die Übertragung verwenden möchten.
Seite 148: Übertragen Von Bildern Im Massenspeichermodus
Übertragen von Bildern im Massenspeichermodus Wichtig Windows 98/98 SE und Mac OS 8.6 sind mit dem Massenspeichermodus nicht kompatibel. Ändern Sie [USB-ANSCHLUSS] im SETUP-Menü zu [SPEICHER]. Bezüglich Einzelheiten siehe Seite S. 127. Die werkseitige Einstellung ist [ORIGINAL]. Vergewissern Sie sich, dass die Kamera ausgeschaltet ist. Schließen Sie das Zubehör-USB-Kabel an einen USB-Port Ihres Computers an.
Seite 149: Trennen Der Kamera Vom Computer (Windows)
Trennen der Kamera vom Computer (Windows) Die Anzeige ist ein Beispiel für Windows XP. Bei anderen Betriebssystemen ist die Terminologie verschieden, der Bedienungsvorgang ist jedoch derselbe. Klicken Sie auf das Symbol [Hardware sicher entfernen] am rechten Ende der Taskleiste. Wählen Sie [USB-Massenspeichergerät], und klicken Sie auf [Beenden].
Seite 150: Übertragen Von Bildern Von Einer Sd-Speicherkarte
Übertragen von Bildern von einer SD- Speicherkarte Über einen PC-Kartensteckplatz oder ein Kartenlesegerät können Sie Bilder von einer Speicherkarte auf einen Computer übertragen. Zum Laden einer SD-Speicherkarte in den PC-Kartenschacht oder Kartenleser verwenden Sie einen PC-Kartenadapter. Bilder auf einer SD-Speicherkarte Die Aufnahmen werden auf einer SD-Speicherkarte in Form einer Hierarchie (wie abgebildet) abgespeichert.
Seite 151: Installation Des Acrobat Readers
Installation des Acrobat Readers Acrobat Reader ist eine Software zum Anzeigen von PDF-Dateien, wie z.B. das Benutzerhandbuch. Wenn der Computer unter Windows läuft, kann Acrobat Reader installiert werden. Wenn Acrobat Reader bereits auf Ihrem Computer installiert ist, erübrigt sich eine Neuinstallation. Wichtig •...
Seite 152: Installieren Von Directx
Installieren von DirectX DirectX erlaubt es Ihnen, eine Filmdatei über die ImageMixer- Software abzuspielen. Mit älteren Versionen als 8.1 können Filmdateien jedoch nicht wiedergegeben werden. Installieren Sie ein Update. Unter Windows XP erübrigt sich die Installation von DirectX, da ein Update bereits enthalten ist.
Seite 153: Deinstallieren Der Software
Deinstallieren der Software Wichtig • Bei Windows 2000/XP sind zum Deinstallieren der Software Administratorrechte erforderlich. • Falls noch ein anderes Programm aktiv ist oder noch nicht gespeicherte Daten vorhanden sind, speichern Sie die Daten und schließen Sie das Programm ab, bevor Sie die Caplio- Software deinstallieren.
Seite 154: Deinstallieren Von Imagemixer
Deinstallieren von ImageMixer Wichtig • Bei Windows 2000/XP sind zum Deinstallieren der Software Administratorrechte erforderlich. • Falls noch ein anderes Programm aktiv ist oder noch nicht gespeicherte Daten vorhanden sind, speichern Sie die Daten und schließen Sie das Programm ab, bevor Sie es deinstallieren.
Seite 155: Installieren Der Software (Macintosh)
Sie die Kamera und den Computer mit dem Kabel verbinden. Software, die von der Caplio Software CD-ROM installiert werden kann. Software Beschreibung RICOH Gate La Übertragung von Aufnahmen. USB Driver Verbindung von Kamera und Computer. Mounter Verbindung von Kamera und Computer.
Seite 156: Wenn Sie [Installation Der Software Für Caplio] Geklickt Haben
Bei Mac OS 8.6 bis 9.2.2 wird durch Doppelklicken des Symbols [Caplio Installer] das Fenster rechts angezeigt: Gegenstand Bezeichnung Installation der Software Bedienen Sie diese Schaltfläche, um die Softwareprogramme, die für die Bedienung der Kamera und Bilder notwendig sind, zu installieren. Benutzerhandbuch anzeigen Bedienen Sie diese Taste, um die Software-Bedienungsanleitungen (PDF- [Software-Version]...
Seite 157: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch. Betriebssystem Mac OS 8.6 bis 9.2.2/Mac OS X 10.1.2 bis 10.4 Macintosh Ein Apple Macintosh, der standardmäßig mit einem USB-Anschluss ausgerüstet ist Interner Speicher Mac OS 8.6 bis 9.2.2 96 MB oder mehr (128 MB oder mehr empfohlen)
Seite 158: Installation Der Software Auf Ihrem Computer (Mac Os 8.6 Bis 9.2.2)
Um die Software von Ihrem Macintosh zu entfernen, ziehen Sie die jeweilige installierte Datei in den Papierkorb. Dateiname Ordnername RICOH Gate La System Folder: Control Panels RICOH Gate La Prefs System Folder: Preferences Caplio Mounter System Folder: Extensions Caplio Mounter Prefs System Folder: Preferences...
Seite 159: Installation Der Software Auf Ihrem Computer (Mac Os X 10.1.2 Bis 10.4)
Installation der Software auf Ihrem Computer (Mac OS X 10.1.2 bis 10.4) Starten Sie Ihren Macintosh und legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Öffnen Sie den Mac OS X-Ordner. Das Symbol [Caplio Mounter.pkg] wird angezeigt. Doppelklicken Sie auf [Caplio Mounter.pkg].
Seite 160: Klicken Sie Auf Das Zielvolume
Klicken Sie auf das Zielvolume und dann auf [Fortfahren]. Klicken Sie auf [Installation]. Nach Abschluss der Installation erscheint eine Meldung, die anzeigt, dass ein Neustart Ihres Macintosh nötig ist. Klicken Sie auf [Installation fortsetzen]. Die Software ist nun installiert, und nach kurzer Zeit erscheint eine entsprechende Meldung.
Seite 161: Kapitel 5 Fehlerbeseitigung
Kapitel Fehlerbeseitigung Bei Problemen..........160 Anhang ............167 Wichtig Verwenden Sie ausschließlich den angegebenen Akku. Referenz Bezüglich des zu verwendenden Akkus siehe S. 16.
Seite 162: Bei Problemen
Bei Problemen Fehlersuche-Störungsbeseitigung Stromversorgung Refe- Symptom Ursache Vorgeschlagene Maßnahmen renz Schaltet sich nicht ein. Akku ist nicht eingelegt, oder entladen. Setzen Sie den Akku auf korrekte Weise ein. S. 19 Laden Sie den Akku bedarfsgemäß nach. S. 20 Verwenden Sie den Netzadapter bei Bedarf. S.
Seite 163 Aufnahme Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Bei Drücken des Auslösers Akku ist nicht eingelegt, oder entladen. Laden Sie den Akku auf, oder schließen Sie S. 16 kann keine Aufnahme den Netzadapter an. S. 19 gemacht werden. S. 169 Strom ist nicht eingeschaltet.
Seite 164 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Der Blitz funktioniert nicht. Blitzlicht ist in folgenden Ändern Sie die Einstellwerte oder die S. 12 Oder der Blitz lädt nicht mehr Betriebszuständen nicht verfügbar: Betriebsart, damit Sie mit Blitzlicht S. 73 auf.
Seite 165: Informationen Zur Software
Wiedergabe/Löschen Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Kamera nicht auf Wiedergabe eingestellt. Drücken Sie die 6 (Wiedergabe)-Taste. Wiedergabe nicht möglich. S. 42 Oder der Wiedergabeschirm Das VIDEO/AV-Kabel ist nicht richtig Schließen Sie es korrekt an. S. 47 erscheint nicht. angeschlossen.
Seite 166: Andere Probleme
Andere Probleme Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Eine SD-Speicherkarte kann Die Karte ist falsch ausgerichtet. Legen Sie sie korrekt ein. S. 20 nicht eingelegt werden. Selbst wenn die Tasten der Akku ist fast erschöpft. Laden Sie den Akku auf, oder schließen Sie S.
Seite 167: Warnmeldungen Unter Windows Xp Service Pack 2
Warnmeldungen unter Windows XP Service Pack 2 Bei der Verwendung der Software für die Kamera unter Windows XP (Service Pack 2) kann bei der USB-Verbindung oder beim Starten der Software folgende Warnmeldung angezeigt werden. Unter Berücksichtigung dieser Möglichkeit achten Sie auf Folgendes: Prüfen Sie ob die Informationen, die auf dem...
Seite 168: Falls Sie Auf Die Taste [Weiterhin Blocken] Geklickt Haben
Falls Sie auf die Taste [Weiterhin blocken] geklickt haben: Befolgen Sie die weiter unten angegebenen Schritte, um die Einstellwerte für die Windows-Firewall zu überprüfen. Klicken Sie auf [Start] und dann auf [Systemsteuerung]. Doppelklicken Sie auf [Windows Firewall]. Falls [Windows Firewall] nicht angezeigt wird, klicken Sie auf [Zur klassischen Ansicht wechseln] links oben im Fenster.
Seite 169: Anhang
Anhang A. Spezifikationen Allgemein Videosignalformat NTSC, PAL Spannung Akku (3,7 V) × 1 Externes Ladegerät (Netzadapter); 3,8 V Außenabmessungen 95,0 mm (B) × 53,0 mm (H) × 26,0 mm (T) (ausschließlich vorstehender Teile) Gewicht Kamera: Ca. 135 g (ohne Akku, SD-Speicherkarte und Trageschlaufe) Zubehörteile: Ca.
Seite 170: Typ Der Speicherkarte Zur Aufnahme, Wiedergabe
• ISO-Empfindlichkeit AUTO, ISO 64, ISO100, ISO 200, ISO 400, ISO 800 Entfernungskontrolle • AF-Methode Normaler Fotobereich: Externe Passive/CCD-Methode, Makrobereich; CCD-Methode • AF-Messbereich Normal: ca. 0,3 m bis unendlich. Makro: Ca. 0,01 m bis unendlich Interner Blitz • Methode Automatisch •...
Seite 171: Separat Im Handel Erhältliches Zubehör
B. Separat im Handel erhältliches Zubehör Die Ricoh Caplio R30 kann mit dem unten aufgeführten Zubehör betrieben werden. Produktname Modellnummer Anmerkung Netzadapter AC-4c Dient dazu, Strom direkt aus einer Steckdose zu beziehen. Akku DB-60 Verfügbar für diese Kamera. Akku-Ladegerät BJ-6 Dient zum Nachladen des Akkus (DB-60).
Seite 172: Kombination Jedes Szenenmodus Und Jeder Funktion
Herausnehmen des Netzsteckers Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie den Netzadapter herausnehmen. Entfernen Sie den Stecker aus der Steckdose. Entfernen Sie den Netzadapter. Schließen Sie die Batterie-/Kartenabdeckung. C. Kombination jedes Szenenmodus und jeder Funktion Je nach Szenenmodus verhalten sich Funktionen anders als im normalen Aufnahmemodus.
Seite 173: Näheres Über Die Menüinhaltsdaten Für Die Verschiedenen Betriebsarten
D. Näheres über die Menüinhaltsdaten für die verschiedenen Betriebsarten Filmmodus Referenz Einstellungen Optionen Seite FILMBILDGRÖSSE [320], 160 S. 62 BILDFOLGE 15 B/SEK, [30 B/SEK] S. 95 FOKUS [MULTI AF], SPOT AF, MF, SNAP, A S. 66 Weißabgleich S. 81 [AUTO], (Tageslicht), (Bewölkt), (Glühlampen),...
Seite 174: Funktionen, Deren Standardwerte Beim Abschalten Wiederhergestellt Werden
E. Funktionen, deren Standardwerte beim Abschalten wiederhergestellt werden Beim Abschalten können einige Funktionseinstellungen auf ihre Standardwerte zurückgesetzt werden. Die folgende Tabelle zeigt, ob die Funktion beim Abschalten auf ihre Vorgabewerte zurückgesetzt wird oder nicht. O = Wird nicht zurückgestellt. (Gegenwärtiger Wert wird Betriebsart Funktion beibehalten.) ×...
Seite 175: Anzahl Bilder, Die Im Internen Speicher Bzw. Auf Der Sd-Speicherkarte Gespeichert Werden Können
O = Wird nicht zurückgestellt. (Gegenwärtiger Wert wird Betriebsart Funktion beibehalten.) × = Wird zurückgestellt. BLITZ MAKRO × ZEICHENDICHTE LANGZ.-BEL.-LIM. FILMBILDGRÖSSE BILDFOLGE BILDGRÖSSE MAXIMALE HELLIGKEIT Wiedergabe LAUTSTÄRKE F. Anzahl Bilder, die im internen Speicher bzw. auf der SD-Speicherkarte gespeichert werden können Die folgende Übersichtstabelle gibt die ungefähre Anzahl Bilder, die auf einer SD-Speicherkarte entsprechend den jeweiligen Einstellwerten für Bildgröße und Bildqualität gespeichert werden können, an.
Seite 176: Verwendung Ihrer Kamera Im Ausland
Modus Bildqualität Bildgröße 32 MB 64 MB 128 MB 256 MB 512 MB 1 GB Film 15B/SEK 320 × 240 1 min 1 min 2 min 6 min 12 min 24 min 46 min 17 s 27 s 59 s 19 s 47 s 30B/SEK 320 ×...
Seite 177: Vorsichtsmaßregeln
H. Vorsichtsmaßregeln • Dieses Produkt wurde für den Gebrauch in dem Land konzipiert, in dem es erworben wurde. Die Garantie ist auf dieses Land beschränkt. • Sollte beim Aufenthalt im Ausland ein Fehler oder ein Versagen auftreten, steht Ihnen leider weder Kundendienst noch eine Vergütung der Reparaturkosten zur Verfügung.
Seite 178: Wartung Und Lagerung
Kamera besonders sorgfältig zu reinigen. • Falls es dazu kommen sollte, dass diese Kamera defekt ist, setzen Sie sich bitte mit Ihrem Ricoh-Reparaturzentrum in Verbindung. Die Kamera enthält Hochspannungsteile. Ein Auseinanderbau der Kamera ist gefährlich und darf unter keinen Umständen durchgeführt werden.
Seite 179: Wenn Eine Fehlermeldung Erscheint
J. Wenn eine Fehlermeldung erscheint Wenn eine Fehlermeldung auf dem LCD-Monitor erscheint, führen Sie bitte folgende Maßnahmen durch. Wenn eine Fehlermeldung Maßnahmen Referenz erscheint Karte einlegen. Es wurde keine Karte eingelegt. Karte einlegen. S. 20 Datum einstellen. Das Datum wurde nicht eingestellt. Datum einstellen. S.
Seite 180: Kundendienst
1. Dieses Produkt unterliegt einer begrenzten Garantie. Während der Garantiezeit, die auf der Ihrer Kamera beigelegten Garantiekarte angegeben ist, werden defekte Teile kostenlos repariert. Allerdings ist der Kunde für die Kosten des Transports zum Ricoh-Reparaturzentrum verantwortlich. In folgenden Umständen wird das Produkt nicht kostenlos repariert, selbst innerhalb der oben erwähnten Garantiezeit.
Seite 181 An AC adapter with a ferrite core must be used for RF interference suppression. COMPLIANCE INFORMATION STATEMENT Product Name: DIGITAL CAMERA Model Number: Caplio R30 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:...
Seite 182: Index
PictBridge ............ 54 AUFN-EINST.WARN........ 126 AUTOM.BELICHTG ........72 Rasterlinien ..........25 AV-Kabel ............. 10 RICOH Gate La ......... 135, 153 BELICHT.KORREK ........80 SCHUTZ ............ 101 Bezeichnungen der Kamerateile ....12 SCHÄRFE ........... 70 BILD MIT TON ..........78 Selbstauslöser ..........
Seite 183: Nummern Des Telefonservices In Europa
Nummern des Telefonservices in Europa (from within the UK) 02073 656 580 (from outside of the UK) +44 2073 656 580 Deutschland (innerhalb Deutschlands) 06331 268 438 (außerhalb Deutschlands) +49 6331 268 438 France (à partir de la France) 0800 91 4897 (en dehors de la France) +33 6331 268 409 Italia (dall’Italia)
Seite 184: Von Umweltfreundlichkeit Über Umweltschutz Bis Hin Zum Umweltmanagement
Chemikalien in Produkten“ an. Bei Problemen Schauen Sie erst einmal die Anleitungen für Fehlersuche in diesem Anleitungsheft nach. (S. 159) Falls Sie auch dann das Problem nicht beseitigen können, fragen Sie bei der Ricoh-Niederlassung nach. Ricoh-Niederlassungen Ricoh Company, Ltd.

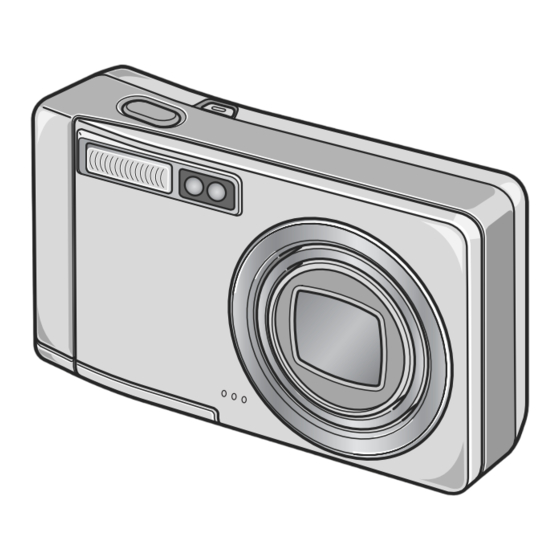

Ricoh Caplio R30 Benutzerhandbuch

Inhaltsverzeichnis

Kurzanleitung

Kapitel 1 Kurzanleitung

Verschiedene Methoden für die Bildaufnahme/Wiedergabe

Kapitel 2 Verschiedene Methoden für die

Kapitel 3 Ändern der Kameraeinstellungen

Kapitel 4 Software-Installation (Übertragen von Bildern auf Ihren Computer)

Kapitel 5 Fehlerbeseitigung

Anhang

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Ricoh Caplio R30

Inhaltszusammenfassung für Ricoh Caplio R30
