Seite 1 Benutzerhandbuch Kurzanleitung Verschiedene Aufnahmemethoden/ Abspielen Kameraeinstellungen ändern Software-Einbau Fehlersuche Wichtig! Schließen Sie das Kabel noch nicht an! Falls Sie die Kamera mit Hilfe eines USB-Kabels mit einem Computer verbinden, ehe Sie das mitgelieferte Software- Programm in den Computer einbauen, kann es vorkommen, daß die für den Anschluß...
Seite 2 Verwenden Sie eine andere Steckdose. Es ist nicht gestattet, dieses Dokument ohne entsprechende Genehmigung teilweise oder voll- ständig zu reproduzieren. © 2004 RICOH CO.,LTD. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments kann in Zukunft ohne vorherige Benachrichtigung geändert wer- den.
Seite 3: Hauptmerkmale
Hauptmerkmale Zoomlinse mit Brennweite ausgestattet. Hohe Vergrößerung von 3x Die kompakt gebaute Kamera ist bloß 25 mm dick und besitzt eine Variofokallinse im Breitenbereich von 35- 105 mm * mit einer Vergrößerung von 3x für die meisten gewöhnlich gemachten Aufnahmen. Mit der Linse können die verschiedensten Szenen drinnen und draußen aufgenommen werden.
Seite 4: Sofortübertragung Über Das Usb- Kabel Zum Pc
Einstelltaste (Einst.-Taste) erleichtert Ihnen die Einstellung (S.49) Mit der Einst.-Taste kommen Sie mit weniger Bedienungsstufen aus. Sie können damit schnell und bündig die Belichtung, den Weißabgleich und die ISO-Empfindlichkeit einstellen. Sie können ihr auch eine jeweils verlangte Funktion zuordnen. Hochwertiger Film mit 15 Bildern/ Sek.
Seite 5 Mit Software ausgestattet, die es Ihnen dank der eingebauten Bildkorrekturfunktion erlaubt, Bilder mit perfekter Schönheit azfzubereiten Die mitgelieferte Bildbearbeitungssoftware CaplioViewer ist mit einer automatischen Bildkorrekturfunktion ausgestattet. Sie ist in der Lage, Helligkeit, Farbton und Konstrast automatisch zu korrigieren, und erlaubt es Ihnen, Bilder zu kürzen oder auf kleinere Größe zu bearbeiten.
Seite 6: Inhaltsverzeichnis
Inhalt Kapitel 1 Kurzanleitung Vor der Aufnahme................ 10 Überprüfen Sie die Packung ..................10 Bezeichnungen der Kamerateile .................. 12 Näheres zur LCD-Monitoranzeige ................14 Vorbereitung aufs Fotografieren..........16 Batterien ........................16 SD-Speicherkarte (im Handel erhältlich) ..............19 Einsetzen der Batterie und SD Speicherkarte .............. 20 Jetzt schalten wir die Kamera aus und ein..............
Seite 7 Menü für Aufnahmewahl ....................50 Bedienen des Aufnahmeeinstellmenüs ................ 51 Belichtung ändern (BELICHT.KORREK)..............52 Natürliche und künstliche Beleuchtung verwenden (Weißabgleich) ......53 Empfindlichkeit einstellen (ISO-EMPFINDL) ............... 55 Schattierung für Textaufnahmen ändern (ZEICHENDICHTE) ........56 Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) ........ 57 Fotografieren mit manuellem Fokus (FOKUS) .............
Seite 8 Anzeigesprache ändern (LANGUAGE) ..............101 Wiedergabeformat für Ansicht auf Fernseher ändern (VIDEO-AUSGANG) ....102 Anzeige einer Warnung über das Ändern eines Einstellwertes (AUFN-EINST.WARN.) ....................103 Kapitel 4 Software-Installation Installieren der Software (Für Windows) ......... 106 Systemanforderungen für die mitgelieferte Software ..........108 Installation der Software auf Ihrem Computer (Windows XP) ........
Seite 9: Benutzung Von Anleitungsheften
Benutzung von Anleitungsheften Die beiden mitgelieferten Anleitungshefte sind für den Gebrauch Ihrer Caplio RZ1 bestimmt. Kamera-Benutzerhandbuch (die gegenwärtige Anleitung) Es erklärt Ihnen die Bedienung und die Funktionen der Kamera. Sie finden hier auch Anleitungen zur Installation der Software auf Ihrem Software-Benutzerhandbuch (PDF-Datei) Es erklärt Ihnen, wie man Bilder von der Kamera in den Computer...
Seite 10: Zu Diesem Handbuch
Zu diesem Handbuch Im Kapitel 1 find Sie grundlegende Erklärungen darüber, wie man diese Kamera bedient. Falls Sie die Kamera zum ersten Mal verwenden, lesen Sie dieses Kapitel durch. Es werden auch noch folgende Symbole verwendet. Wichtige Hinweise und Einschränkungen für die Verwendung dieser Kamera. Wichtig Verweist auf zusätzliche Erklärungen und praktische Hinweise zum Gebrauch der Notiz...
Seite 11 Kapitel Kurzanleitung Falls Sie die Kamera zum ersten Mal verwenden, lesen Sie dieses Kapitel durch. Vor der Aufnahme ........10 Vorbereitung aufs Fotografieren ..16 Fotografieren .......... 25 Wiedergabe..........34 Ansicht auf Ihrem Fernseher ....38 Löschen ..........40...
Seite 12: Vor Der Aufnahme
Vor der Aufnahme Öffnen Sie die Packung und stellen Sie sicher, dass alle Teile mitgeliefert wurden. Überprüfen Sie die Packung • Caplio RZ1 • Tragegurt Notiz So befestigen Sie den Tragegurt • AA Alkalische Batterien (2) Führen Sie die Enden des Gurtes durch die Gurtbefestigungsstifte und bringen Sie sie so an, wie es dargestellt wird.
Seite 13: Separat Verkaufte Teile
Separat verkaufte Teile • "Benutzerhandbuch (Schnelleinführung)" (dieses • Netzadapter (AC-4b) Dokument) Zur Stromversorgung der Kamera über eine Steckdose. Schließen Sie diesen Adapter an, wenn Sie lange Zeit Bilder wiedergeben oder Bilder an einen PC übertragen. • Sicherheitshinweise • Akku (DB-50) •...
Seite 14: Bezeichnungen Der Kamerateile
Bezeichnungen der Kamerateile Kameragehäuse Vorderansicht 1. Auslöser (S.25) 2. Blitz (P.32) 3. Sucher 4. Objektiv (S.25) 5. Symbol zum Entfernen des Vorderschirmes • Von diesem Symbol wird Gebrauch gemacht, wenn Sie den Vorderschirm durch eine als Sonderteil Verschlossenen Zustand erhältliche Farbfeld-Ausstattung ersetzen möchten. •...
Seite 15: Rückansicht
Rückansicht 11. #/F(Blitz)-Taste (S.32) 1. Autofokus / Blitz-Lampe (S.26/S.32) 2. Sucher 12.DISP. -Taste (S.24) 3. Hauptschalter (S.34) 13.D (Delete) (S.40)/T (Self-timer) Button (S.64) 4. Modus-Auswahl (S.12) 14.M-Taste (S.51, S.77, S.88) 5. Z(Weitwinkel) (S.30)/ 9(Miniaturansicht)-Taste (S.36) 15.ADJ.-Taste (S.49) 6. z(Teleaufnahme)(S.30)/ 16.LCD-Monitor 8(Vergrößerte Ansicht)-Taste (S.37) 17.Trageriemenöse (S.10) 7.
Seite 16: Näheres Zur Lcd-Monitoranzeige
Näheres zur LCD-Monitoranzeige Der Bildschirm beim Fotografieren Film Modus Aufnahmemodus 1. Blitzlicht (S.32) 14. Schärfe (S.62) 2. Makroaufnahme (S.31) 15. Datum/Uhrzeit (S.69) 3. Selbstauslöser (S.64) 16. Zoom-Leiste (S.30) 4. Blitzumodustypen 17. Intervall (S.66) 5. Aufnahmeziel (S.19) 18. Langzeitmodus (S.65) 6. Verbleibende Zahl von Bildern (S.138) 19.
Seite 17: Die Monitoranzeige Während Der Wiedergabe
Die Monitoranzeige während der Wiedergabe 8, 9 Aufnahmemodus Film Modus 1. Schutz (S.79) 8. Bildqualität (S.57) 2. DPOF (S.82) 9. Bildgröße (S.57) 3. Modustypen 10. Datei-Nr 4. Datenquelle für Wiedergabe (S.35) 11. Batterie (S.16) 5. Anzahl Dateien für Wiedergabe 12. Datum (S.69, S.100) 6.
Seite 18: Vorbereitung Aufs Fotografieren
Vorbereitung aufs Fotografieren Schalten Sie die Kamera an, und bereiten Sie die Aufnahme vor. Notiz Wenn Sie die Kamera schon benutzt haben sollten, so folgen Sie bitte den nachstehenden Schritten, um sicherzustellen, dass sie ausgeschaltet ist, wenn Sie Batterien entnehmen oder einlegen. 1.
Seite 19: Aa Nickel-Hydrogen-Batterie (Im Handel Erhältlich)
• AA Nickel-Hydrogen-Batterie (im Handel erhältlich) Dies ist wirtschaftlich, da sie wieder aufgeladen, entladen und immer wieder verwendet werden können. Zum Aufladen verwenden Sie ein (im Handel erhältliches) Ladegerät. Die Batterie kann beim Kauf, oder wenn Sie länger als einen Monat nicht benutzt wurde, entladen sein und daher nicht sofort Strom liefern.
Seite 20 Wichtig • Andere Batterien, wie Mangan-Trockenzellen (R6) oder Nickel-Cadmium-Batterien, können nicht verwendet werden. • Kann im Falle des Modells CR-V3 nicht verwendet werden. • Wenn Sie die Kamera längere Zeit nicht benutzen, sollten Sie zum Lagern der Kamera die Batterien entfernen. •...
Seite 21: Sd-Speicherkarte (Im Handel Erhältlich)
SD-Speicherkarte (im Handel erhältlich) Sie können die von Ihnen aufgenommenen Standbilder entweder im Eigenspeicher der Kamera oder auf einer SD-Speicherkarte (im Handel erhältlich) abspeichern. Der Eingenspeicher Ihrer Kamera hat eine Speicherkapazität von 12 MB. Wenn Sie viele, oder hochauflösende Bilder aufnehmen wollen, sind SD- Speicherkarten mit hoher Kapazität nützlich.
Seite 22: Einsetzen Der Batterie Und Sd Speicherkarte
Einsetzen der Batterie und SD Speicherkarte Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie Batterien einlegen. Öffnen Sie die Batterie/ Kartenabdeckung. Achten Sie darauf, daß die Karte in der richtigen Richtung eingelegt worden ist, und drücken Sie sie ganz hinein, bis sie hörbar einrastet.
Seite 23: Jetzt Schalten Wir Die Kamera Aus Und Ein
Jetzt schalten wir die Kamera aus und ein Zum Einschalten des Stromes: Betätigen Sie den Ein-/ Ausschalter. Nach dem Start-Tonsignal blinken Autofokus/ Blitz-Lampe. Zum Ausschalten drücken Sie den Ein- / Ausschalter noch einmal. Notiz Falls der LCD-Monitor nicht angeht: Soweit Sie die Betriebsart Stromsparen eingeschaltet haben, geht der LCD-Monitor in den Betriebsarten Standbild/Filmaufnahme mit Tonspeicherung nicht an.
Seite 24: Einstellen Der Sprache
Einstellen der Sprache Wenn die Kamera zum ersten Mal eingeschaltet wird, erscheint der Spracheinstellungsbildschirm (für die Anzeigesprache des LCD- Monitors). Nachdem Sie die Sprache eingestellt haben, fahren Sie mit den Datum/Uhrzeit-Einstellungen (um Ihre Bilder mit Aufnahmedatum und -uhrzeit zu versehen) fort. Sie können auch ohne diese Einstellungen Aufnahmen machen.
Seite 25: Datum Und Uhrzeit Einstellen
Datum und Uhrzeit einstellen Wenn die Kamera zum ersten Mal eingeschaltet wird und die Spracheinstellung abgeschlossen ist, erscheint der Datum/Uhrzeit- Bildschirm. Stellen Sie Jahr, Monat, Datum und Uhrzeit durch Drücken von !"#$ !" !" !" Ändern Sie den Wert mit !" und bewegen Sie die Markierung mit #$.
Seite 26: So Ändern Sie Die Display-Anzeige
So ändern Sie die Display-Anzeige Wenn Sie die DISP.-Taste drücken, wird die Symboldarstellung ein- oder ausgeschaltet oder die LCD-Monitoranzeige auf andere Weise verändert. Bei jedem Drücken der DISP.-Taste wechselt die Anzeige zwischen Histogramm ein, Rasterlinien, Keine Anzeige, LCD- Monitor aus und normaler Symboldarstellung. •...
Seite 27: Fotografieren
Fotografieren Jetzt sind Sie fertig und können fotografieren. So hält man die Kamera Wenn die Kamera beim Drücken des Auslösers bewegt wird, verschwimmt das Standbild unter Umständen (wegen Verwackelns der Kamera). Wenn das Symbol im LCD-Monitor erscheint, so bedeutet dies, dass ein Verwackeln der Kamera unter den vorherrschenden Aufnahmebedingungen vermieden werden sollte.
Seite 28: Fokus Überprüfen Und Aufnehmen (Halb Gedrückt)
5 Fokus überprüfen und aufnehmen (halb gedrückt) Wenn Sie den Auslöser halb drücken, wird die Autofokusfunktion freigegeben, damit der Objektabstand gemessen wird. Drücken Sie daraufhin die Taste voll bis zum Anschlag durch, um das Bild aufzunehmen. Diese Funktion ist besonders günstig, wenn sich das Motiv nicht in der Mitte befindet.
Seite 29: Drücken Sie Die Auslösetaste
Autofokus/ Blitz-Lampe Fadenkreuz Autofokus/ Blitz-Lampe Farbe Vor der Weiß Fokussierung Erfolgreiche Grün An (grün) Fokussierung Fehlgeschlagene Blinken (grün) Fokussierung Fadenkreuz Drücken Sie die Auslösetaste leicht ganz nach unten. Das von Ihnen aufgenommene Bild wird einen Moment lang auf dem LCD- Monitor "eingefroren"...
Seite 30: Wenn Ihr Motiv Sich Nicht In Der Mitte Befindet (Aufnahme Bei Festgestelltem Fokus)
5 Wenn Ihr Motiv sich nicht in der Mitte befindet (Aufnahme bei festgestelltem Fokus) Wenn sich Ihr Motiv nicht in der Mitte des Bildausschnitts befindet, legen Sie den Ausschnitt nach dem Fokussieren fest. (festgestellter Fokus) Beispiel: Sie möchten das Schloss im Hintergrund fotografieren, scharfgestellt wird auf die Person im Vordergrund.
Seite 31: Bewegen Sie Bei Halb
Bewegen Sie bei halb durchgedrücktem Auslöser die Kamera und wählen Sie Ihren Bildausschnitt. Drücken Sie die Auslösetaste leicht ganz nach unten. Notiz Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus, ohne die Kamera zu bewegen. Diese Funktion ist nützlich, wenn Sie ein Stativ verwenden. Referenz •...
Seite 32: Verwendung Der Zoom-Funktion
z Verwendung der Zoom-Funktion Wenn Sie die Taste Z (Weitwinkel)/ z (Tele) verwenden, können Sie die Größe des fotografierten Objekts ändern, ohne Ihre Entfernung zum Objekt ändern zu müssen. Wenn Sie die Taste Z drücken, wird das Feld im LCD-Monitor und im Sucher breiter.
Seite 33: Nahaufnahmen (Makro-Modus)
N Nahaufnahmen (Makro-Modus) Wenn Sie die Taste N (Makro) verwenden, können Sie ein Bild aus nächster Nähe aufnehmen. (Makrofoto) Dies eignet sich gut zum Aufnehmen kleiner Objekte, da Sie bis auf einen Zentimeter Abstand herangehen können. Drücken Sie bei aufnahmebereiter Kamera die Taste N N N N .
Seite 34: Verwendung Des Blitzlichts
F F F F Verwendung des Blitzlichts Wenn Sie die Taste F (Blitz) drücken, können Sie den Blitzmodus (Blitz, Kein Blitz etc.) einstellen. Kein Blitz ist die Standardeinstellung Ihrer Kamera. Der Blitz reicht von der Vorderkante des Objektivs etwa 0.17 bis 3.0 Meter (W) oder etwa 0,16 bis 2.0 Meter (T) weit, wenn die ISO-Empfindlichkeit auf AUTO eingestellt ist.
Seite 35: Fotografieren Im Szenen-Modus
Fotografieren im Szenen-Modus Wenn Sie den Szenen-Modus verwenden, können Sie unter 6 Aufnahmemodi wählen und automatisch mit den optimalen Einstellungen für die jeweilige Szene fotografieren. PORTRAIT Dies eignet sich am besten für Aufnahmen von Personen. SPORT Verwenden Sie dies, um sich bewegende Objekte zu fotografieren LANDSCHAFT Verwenden Sie dies, wenn Sie Landschaften mit viel Grün oder blauem Himmel fotografieren...
Seite 36: Wiedergabe
Wiedergabe Q Überprüfen des eben aufgenommenen Bilds (Schnellüberprüfung) Sie können das eben aufgenommene Bild auf dem LCD-Monitor ansehen. Wenn Ihnen das Foto nicht gefällt, können Sie es gleich löschen. Während Sie sich immer noch im Aufnahmemenü befinden, drücken Sie die Taste Q (Schnellüberprüfung).
Seite 37: Sehen Wir Uns Einmal Das Bild An, Das Sie Aufgenommen Haben
Sehen wir uns einmal das Bild an, das Sie aufgenommen haben In der Betriebsart Wiedergabe können Sie schon aufgenommene Standbilder überprüfen. Sie können sie auch löschen oder auf sie einblenden. Stellen Sie den Modus- Wählschalter auf 6 6 (Wiedergabe- Modus). Die Kamera schaltet auf die Betriebsart Wiedergabe zurück.
Seite 38: Mehrfachansicht (Miniaturansicht)
9 Mehrfachansicht (Miniaturansicht) Sie können alle Bilder zusammen ansehen (jeweils 6 Bilder). Sie können dann das gewählte Bild löschen oder ein Bild zur Ansicht auswählen. Stellen Sie den Modus- Wählschalter auf 6 6 (Wiedergabe- Modus). Das letzte von Ihnen aufgenommene Bild wird angezeigt.
Seite 39: Vergrößerte Bilder Anzeigen
8 8 8 8 Vergrößerte Bilder anzeigen Sie können auch Standbilder, die auf dem Bildschirm angezeigt sind, in Vergrößerung anzeigen. Die Bilder können Sie bis um das Achtfache vergrößern, wenn deren Ausgangsgröße 2304 x 1728 ist,um das 6,7-Fache bei einer Ausgangsgröße von 1600 x 1200 und 1280 x 960 und um das 3,4-Fache bei einer Ausgangsgröße von 640 x 480.
Seite 40: Ansicht Auf Ihrem Fernseher
Ansicht auf Ihrem Fernseher Sie können sich Ihre Aufnahmen auf einem Fernsehbildschirm anschauen. Die Kamera zeigt all das auf dem Fernsehbildschirm an, wie es auch im LCD-Monitor dargestellt wird. Um Ihr Fernsehgerät zur Bildbetrachtung zu verwenden, schließen Sie Ihre Kamera über das mit Ihrer Kamera gelieferte Video-Kabel an das Fernsehgerät an.
Seite 41: Schalten Sie Die Kamera Durch
Schalten Sie die Kamera durch Drücken des Ein-/ Ausschalters Wenn das Video-Kabel an die Kamera angeschlossen wird, so werden LCD- Monitor und Lautsprecher abgeschaltet. Notiz • Wenn Sie das Video-Kabel an den Eingang Ihres Videorecorders anschließen, können Sie Ihre Aufnahmen auf Video aufzeichnen. •...
Seite 42: Löschen
Löschen D D D D Nicht gewünschte Bilder löschen Sie können Bilder, die Ihnen nicht gefallen, aus dem internen Speicher oder text align left der SD-Speicherkarte löschen. Es gibt folgende drei Methoden zum Löschen der Bilder. • Je ein Bild löschen (eine Datei) •...
Seite 43: Mehrere Bilder Gleichzeitig Löschen
D D D D Mehrere Bilder gleichzeitig löschen. Stellen Sie den Modus- Wählschalter auf 6 6 (Wiedergabe- Modus). Drücken Sie die 9 9 -Taste (Miniaturansicht). Der Bildschirm wird in eine Anzeige von 6 Miniaturansichten aufgeteilt. Drücken Sie die Tasten !" !"#$ !"...
Seite 45 Kapitel Verschiedene Methoden für die Bildaufnahme/ Wiedergabe Direktdruck: Direct Print......44 Eine Vielzahl von Aufnahmetechniken 49 Mehrfachaufnahmen machen ....71 Aufnahme/Wiedergabe von Filmen ..75 Weitere Funktionen im Wiedergabe Modus............77...
Seite 46: Direktdruck: Direct Print
Direktdruck: Direct Print Über die Direct Print-Funktion Der Direct Print-Standard ermöglicht direktes Drucken von einer Kamera auf einen Drucker, indem die beiden Geräte mit einem USB-Kabel verbunden werden. Sie können Fotos schnell und einfach aus Ihrer Digitalkamera ausdrucken, ohne einen Computer verwenden zu müssen.
Seite 47: Verschiedene Methoden Für Die Bildaufnahme/Wiedergabe
Verschiedene Methoden für die Bildaufnahme/Wiedergabe Sie können Bilder zum Ausdrucken von Ihrer Kamera an einen PictBridge-kompatiblen Drucker senden. Wenn keine SD-Speicherkarte eingesteckt ist, werden die Bilder aus dem internen Speicher gesendet, bei eingesteckter SD- Speicherkarte entsprechend von der Speicherkarte. Wichtig Ziehen Sie das USB-Kabel nicht während des Druckens ab.
Seite 48: Drücken Sie Die !" !"-Tasten, Damit
!"-Taste, um 1 !" !" Drücken Sie die!" DATEI bzw. ALLE DATEIEN zu wählen. Drücken Sie die Taste O Das Direct Print-Menü erscheint. Drücken Sie die !" !" !" !"-Tasten, damit Sie die jeweils gewünschte Position wählen können. Drücken Sie anschließend die $ $ $ $ -Taste, um den betreffenden Anzeigeschirm mit den Wahlmöglichkeitenen zur Anzeige zu bringen.
Seite 49: Mehrere Bilder Ausdrucken
Drücken Sie die Taste O Das Bild wird an den Drucker gesendet, der „Verbinden“-Bildschirm erscheint. Drücken Sie zum Abbrechen die M-Taste. Am Ende der Übertragung wird wieder der Direct Print-Wiedergabemodus-Bildschirm angezeigt, der Ausdruck beginnt. Mehrere Bilder ausdrucken Vergewissern Sie sich, dass der Drucker bereit ist. Der „Verbinden“-Bildschirm erscheint.
Seite 50: Wiederholen Sie Die Schritte 7 Und 8, Um Alle
Wiederholen Sie die Schritte 7 und 8, um alle auszudruckenden Bilder und die jeweilige Anzahl der Ausdrucke auszuwählen. Drücken Sie die Taste MENÜ. Das Direct Print-Menü erscheint. Drücken Sie die !" !"-Tasten, um !" !" einen Menüpunkt auszuwählen, drücken Sie dann die $ $ $ $ -Taste, um den detaillierten Wahlmöglichkeitenen-Bildschirm einzublenden.
Seite 51: Eine Vielzahl Von Aufnahmetechniken
Eine Vielzahl von Aufnahmetechniken ADJ.-Taste verwenden Die ADJ.-Taste ermöglicht Belichtungskorrektur, Weißabgleich und ISO Empfindlichkeitseinstellung mit wenigeren Bedienschritten. Sie können der ADJ.-Taste auch eine andere Anpassungsfunktion zuweisen. Wenn Sie eine häufig benutzte Funktion zuweisen, können Sie diese mit wenigeren Bedienschritten ausführen. Verwenden Sie den SETUP-Bildschirm (S.93), um der ADJ.-Taste eine Funktion zuzuweisen.
Seite 52: Menü Für Aufnahmewahl
Menü für Aufnahmewahl Mit dem Menü für Aufnahmewahl können Sie die in der folgenden Tabelle angegebenen Werte für die Bildaufnahme wählen. *Diejenigen Einstellwerte, die weiter unten in viereckigen Klammern angegeben sind, werden vor dem Kauf als Standardwerte eingestellt. Näheres Einstellwerte Wahlmöglichkeiten auf Seite BILDQUAL./GRÖSSE...
Seite 53: Bedienen Des Aufnahmeeinstellmenüs
Bedienen des Aufnahmeeinstellmenüs Wenn die Kamera zum Aufnehmen von Bildern bereit ist, drücken Sie die MENÜ-Taste. Darauf erscheint das Aufnahmeeinstellmenü. Drücken Sie entsprechend die !" !" -Tasten, um den jeweils !" !" gewünschten Einstellwert zu wählen. Die Einstellwerte werden auf drei Schirmen dargestellt. Wird die "-Taste auf dem unteren Einstellposten gedrückt, dann geht die Anzeige auf den nächsten Schirm über.
Seite 54: Belichtung Ändern (Belicht.korrek)
Belichtung ändern (BELICHT.KORREK) Mit der Belichtungseinstellung können Sie jeweils die Helligkeitswerte wählen, die für Ihre Aufnahmen am besten geeignet sind. Falls sich das aufzunehmende Motiv in der Mitte des Bereichs befindet, wird normalerweise die Gegenlichtkorrektur automatisch aktiviert, damit Sie mit der richtigen Belichtung fotografieren können.
Seite 55: Natürliche Und Künstliche Beleuchtung Verwenden (Weißabgleich)
Natürliche und künstliche Beleuchtung verwenden (Weißabgleich) Stellen Sie den Weißabgleich so ein, daß weiße Objekte auch weiß wiedergegeben werden. Wenn Sie die Kamera kaufen, ist der Weißabgleich werksseitig auf AUTO eingestellt. Normalerweise brauchen Sie die Einstellung nicht zu ändern. Wenn die Kamera aber nicht in der Lage ist, den Weißabgleich bei der Aufnahme von einfarbigen Objekten oder bei der Aufnahme mit verschiedenen Lichtquellen zu bestimmen, können Sie den Voreinstellwert ändern.
Seite 56: Manuelle Einstellung Des Weißabgleichs (Manuell)
Manuelle Einstellung des Weißabgleichs (Manuell) Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die ADJ.-Taste zweimal. Das Weißabgleichmenü wird angezeigt. Drücken Sie die !" !" -Tasten, um !" !" zu wählen. (Manuell). Richten Sie die Kamera unter den gegebenen Lichtverhältnissen für die vorgesehene Aufnahme auf ein weißes Papier oder einen anderen weißen Gegenstand.
Seite 57: Empfindlichkeit Einstellen (Iso-Empfindl)
Empfindlichkeit einstellen (ISO-EMPFINDL) Die ISO-Empfindlichkeit gibt die Empfindlichkeit des Films an. Je größer der Wert, desto größer die Empfindlichkeit. Eine hohe Empfindlichkeit eignet sich für Aufnahmen unter schlechten Lichtverhältnissen oder für sich schnell bewegende Objekte, um ein Verwischen zu vermeiden. Allerdings wird das Bild dabei etwas körnig.
Seite 58: Schattierung Für Textaufnahmen Ändern (Zeichendichte)
Schattierung für Textaufnahmen ändern (ZEICHENDICHTE) Sie können die Textschattierung im Szenenmodus Textmodus verändern. Sie können zwischen Tief, Normal und Hell wählen.. Um die Einstellwerte zu ändern, verwenden Sie entweder das Einstellmenue oder die ADJ-Taste. Dieser Abschnitt erklärt den einfacheren Weg mit der ADJ.-Taste. Möchten Sie das Einstellmenue verwenden, wird dies unter "Bedienen des Einstellmenus"...
Seite 59: Wahl Von Bildqualitätsmodus/Bildgröße (Bildqual./Grösse)
Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) Die Größe gespeicherter Bild- und Filmdateien hängt von den Einstellungen bezüglich Bildqualität und Größe ab. Die Betriebsart Bildqualität gibt Ihnen die Wahl zwischen den beiden Modusarten Normal (N) und Fein (F). Wählbare Modustypen Symbol Modus Beschreibung Normaler Modus Das Komprimierugsverhältnis ist hoch, was zu einer kleinen Datei führt.
Seite 60 Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ. Das Aufnahmemenü wird angezeigt. Drücken Sie die " " " " -Taste, um [BILDQUAL./GRÖSSE] zu wählen. Drücken Sie anschließend die O O - oder $ $ $ $ -Taste. Drücken Sie die !"...
Seite 61: Fotografieren Mit Manuellem Fokus (Fokus)
Fotografieren mit manuellem Fokus (FOKUS) Wenn der Autofokus nicht wie gewünscht funktioniert, können Sie den Fokus auch manuell einstellen (Manueller Fokus). Bei manueller Einstellung des Autofokus können Sie Bilder mit einem bestimmten Abstand aufnehmen. Wenn Sie mit einem feststehendem Abstand fotografieren, können Sie entweder Schnappschuss oder Unendlich (∞) wählen.
Seite 62: Drücken Sie Die Tasten Zz
Drücken Sie die Tasten zZ zZ um die Kamera scharfzustellen. Wenn Sie die Taste z drücken, richtet sie sich auf eine weitere Entfernung aus. Wenn Sie die Taste Z drücken, richtet sie sich auf eine nähere Entfernung aus. Von nun an wird der manuelle Fokus für die Aufnahmen benutzt, bis Sie die Einstellung wieder ändern.
Seite 63: So Verwenden Sie Die Af Motivwechselfunktion
So verwenden Sie die AF Motivwechselfunktion Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus mit Hilfe der !"#$ Tasten, ohne die Kamera zu bewegen. Dies ist bei Makroaufnahmen mit Stativ und fixiertem Fokus nützlich. Die AF-Motivwechselfunktion ermöglicht Ihnen das Verschieben des Kreuzes (auf das scharfgestellt wird) aus der Mitte des LCD-Monitors mit Hilfe der !"#$ Tasten zum Motiv hin.
Seite 64: Die Bildschärfe Ändern (Schärfe)
Die Bildschärfe ändern (SCHÄRFE) Sie können Ihre Bilder entweder scharf oder weich erscheinen lassen. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ. Das Aufnahmemenü wird angezeigt. Drücken Sie die " " " " -Taste, um [SCHÄRFE] zu wählen. Drücken Sie anschließend die O O - oder $ $ $ $ -Taste.
Seite 65: Änderung Der Belichtungsmessung (Lichtmessung)
Änderung der Belichtungsmessung (LICHTMESSUNG) Sie können die Messmethode (welcher Bereich gemessen wird) für die Bestimmung des Belichtungswerts ändern. Es stehen drei Belichtungsmessmethoden zur Verfügung: Multi, Mittenbetont und Spot. Wählbare Modustypen Symbol Modus Beschreibung (kein MULTI Der gesamte Aufnahmebereich ist in kleine Teilbereiche unterteilt, die alle gemessen werden, und Symbol)) die Belichtung basiert auf dem Gesamtwert.
Seite 66: Verwendung Des Selbstauslösers
TVerwendung des Selbstauslösers Sie können den Selbstauslöser auf eine Aufnahme nach 2 oder 10 Sekunden einstellen. Eine Einstellung von zwei Sekunden ist nützlich, um ein Verwackeln zu vermeiden. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste T T T T (Selbstauslöser).
Seite 67: Verwendung Der Langzeitbelichtungsfunktion (Langzeitmodus)
Verwendung der Langzeitbelichtungsfunktion (LANGZEITMODUS) Sie können die Belichtungsdauer auf 1, 2, 4 bzw. 8 Sekunden einstellen. Bei langzeitiger Belichtung können Sie bei Nachtaufnahmen die Spur von Objekten, die sich im Dunkeln bewegen, (wie z.B. Feuerwerk und Autoscheinwerfer) aufnehmen. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ.
Seite 68: Bilder Automatisch In Festgelegten Intervallen Aufnehmen (Intervall)
Bilder automatisch in festgelegten Intervallen aufnehmen (INTERVALL) Sie können einstellen, dass die Kamera in festgelegten Intervallen automatisch Aufnahmen macht. Der Intervall zwischen den Aufnahmen ist einstellbar von 30 Sekunden bis zu 3 Stunden. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ. Das Aufnahmemenü...
Seite 69: Um Die Aufnahmen Zu Beenden,Drücken Sie Die O
Drücken Sie die Auslösertaste. Jedes Mal, wenn der festgelegte Intervall vorüber ist, wird ein Foto gemacht. Um die Aufnahmen zu beenden,drücken Sie die O O Taste. Die Intervallaufnahmeeinstellungen werden aufgehoben, wenn die Kamera ausgeschaltet wird. Notiz • Zum schnellen Erhöhen oder Vermindern des Minuten-Einstellwerts halten Sie in Schritt 5 die Taste ! bzw.
Seite 70: Begrenzen Der Blendenauslöseschwindigkeit (Langz.-Bel.-Lim.)
Begrenzen der Blendenauslöseschwindigkeit (LANGZ.-BEL.-LIM.) Wenn Sie diese Funktion auf EIN stellen, wird die Höchstgeschwindigkeit für die Auslösung der Blende wie folgt begrenzt: Bei Weitwinkel-Einstellung (WIDE): 1/8 Sekunden Tele-Einstellung (T): 1/30 Sekunden Wird die Funktion aus AUS eingestellt, so beträgt die maximale Blendenauslösegeschwindigkeit 1 Sekunde.
Seite 71: Datum In Ein Bild Einfügen (Datum-Eindruck)
Datum in ein Bild einfügen (DATUM-EINDRUCK) Sie können das Datum (JJ / MM / TT) oder Datum und Uhrzeit (JJ / MM / TT ss:mm) in der unteren rechten Ecke eines Fotos einfügen. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ. Das Aufnahmemenü...
Seite 72: Aufnahmeeinstellungen Auf Die Vorgabewerte Zurücksetzen (Initialisieren)
Aufnahmeeinstellungen auf die Vorgabewerte zurücksetzen (INITIALISIEREN) Befolgen Sie die nachstehenden Angaben, wenn Sie die Einstellwerte auf dem Menü für die Einstellung der Aufnahmewerte wieder zurück auf die Standardvorgabewerte zurückstellen wollen. Drehen Sie den Modus-Wählschalter auf 5 Drücken Sie die Taste MENÜ. Drücken Sie die "...
Seite 73: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wenn Sie zu Mehrfachaufnahmen wechseln, können Sie Bildfolgen aufnehmen. Mehrfachaufnahmen können in die folgenden drei Typen eingeteilt werden: SERIE (Mehrfachaufnahme) Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Die Bilder werden in je einer Datei gespeichert, wie beim normalen Fotografieren. S-Serie (Stream) Multi-Shot Wenn Sie den Auslöser nur einmal ganz durchdrücken, können Sie eine Reihe von 16...
Seite 74: Drücken Sie Die Tasten O
Notiz • Bei S- oder M-Mehrfachaufnahme wird die ISO-Empfindlichkeit auf AUTO festgelegt, auch wenn sie auf 64 oder 100 eingestellt ist. • Die maximale Bildanzahl, die Sie im Mehrfachaufnahmemodus schießen können, hängt wie folgt von den Bildgrößeneinstellungen ab: F2304 N2304 F1600 N1600 F1280...
Seite 75: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wählen Sie Ihren Bildausschnitt, drücken Sie den Auslöser ganz durch und halten Sie ihn gedrückt. Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Lassen Sie den Auslöser los, um das Speichern zu beenden. Wenn Sie die Serienbilder, die Sie im Mehrfachaufnahmemodus aufgenommen haben, abspielen wollen, verstellen Sie die Kamera auf die Betriebsart Wiedergabe (siehe Seite 35) und wählen Sie das gewünschte Standbild mit den #$-Tasten, damit es zur Anzeige kommt.
Seite 76: Ansicht Eines S Serien Oder M Serien Standbildes Im Modus Vergrößerte Anzeige
Ansicht eines S Serien oder M Serien Standbildes im Modus Vergrößerte Anzeige Wenn S Serien oder M Serien Standbilder (16 Bilder in einer Datei) angezeigt werden, kann ein Bild der 16 Bilder in der Vergrößerten Anzeige angezeigt werden. Nach der vergrößerten Anzeige, kann ein Bild nach dem anderen in das Display gespeist werden.
Seite 77: Aufnahme/Wiedergabe Von Filmen
Aufnahme/Wiedergabe von Filmen 3 Filme aufnehmen Sie können Filme. Sie können dabei als Bildgröße entweder 320 × 240 oder 160 × 120 Pixel wählen. Jeder aufgenommene Film wird als eine AVI Datei gespeichert. Stellen Sie den Modus-Wählschalter auf 3 3 (Movie Mode - Betriebsart Film) ein .
Seite 78: Wiedergabe Von Filmen
Wiedergabe von Filmen Befolgen Sie die nachstehenden Anleitungen zum Abspielen von Filmaufgnahmen. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus). Das letzte von Ihnen aufgenommene Bild wird angezeigt. Bei Filmen erscheint das erste Einzelbild als Standbild. Gehen Sie mit Hilfe der #$ #$ Tasten zum gewünschten Film.
Seite 79: Weitere Funktionen Im Wiedergabe Modus
Weitere Funktionen im Wiedergabe Modus Menü für Einstellen der Wiedergabe Das Wiedergabeeinstellmenü sieht folgende Funktionen vor. Näheres Einstellwerte Wahlmöglichkeiten auf Seite BILDVORFÜHRUNG S.78 SCHUTZ 1 Datei wählen/aufheben, ALLEW DATEIEN wählen/aufheben, S.79 Wählen mehrerer Dateien DPOF 1 Datei wählen/aufheben, ALLEW DATEIEN wählen/aufheben, S.82 Wählen mehrerer Dateien SKALIEREN...
Seite 80: Bilder Automatisch Der Reihe Nach Zeigen (Bildvorführung)
Bilder automatisch der Reihe nach zeigen (BILDVORFÜHRUNG) Sie können die aufgenommenen Fotos und Filme der Reihe nach im LCD-Monitor wiedergeben. Diese Funktion wird Diaschau genannt. Um eine Bildschirmpräsentation anzusehen, folgen Sie untenstehenden Schritten. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus).
Seite 81: Löschen Verhindern (Schutz)
Löschen verhindern (SCHUTZ) Sie können Ihre Bilder und Filme vor einem versehentlichen Löschen schützen. Wichtig Löschgeschützte Standbilder, Filme und Tonaufnahmen können nicht auf normale Weise gelöscht werden. Durch Formatieren des internen Speichers oder der Speicherkarte werden die Daten jedoch für immer gelöscht. Löschschutz der Dateien Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe-...
Seite 82: Alle Ihre Bilder Schützen
Wenn der Schutz aktiviert ist, erscheint das Schutzsymbol oben links auf dem Bildschirm. Alle Ihre Bilder schützen Um alle angezeigten Bilder (oder Filme) zu schützen, folgen Sie untenstehenden Schritten. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus). Drücken Sie die Taste MENÜ. Das Wiedergabe-Menü...
Seite 83: Das Schützen Von Mehreren Standbildern, Filmen Oder Ton In Einem Schritt
Das Schützen von mehreren Standbildern, Filmen oder Ton in einem Schritt Um ausgewählte Standbilder, Filme oder Ton in einem Schritt zu schützen, folgen Sie den unten angegebenen Schritten. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus). Drücken Sie die Taste 9 9 (Miniaturansicht).
Seite 84: Einen Druckdienst Verwenden (Dpof: De-Pof)
Einen Druckdienst verwenden (DPOF: De-Pof) Die auf der SD-Speicherkarte gespeicherten Bilder können ausgedruckt werden, wenn Sie sie in ein Fachgeschäft bringen, das einen Druckservice für Digitalkameras bietet. Um einen Druckservice zu verwenden, müssen Sie die für den Ausdruck erforderlichen Einstellungen vornehmen. Diese Einstellungen werden als DPOF (Digital Printing Order Format) bezeichnet.
Seite 85: Dpof Für Alle Bilder Einstellen
DPOF für alle Bilder einstellen Um DPOF-Einstellungen für alle Bilder vorzunehmen, folgen Sie untenstehenden Schritten. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus). Drücken Sie die Taste MENÜ. Das Wiedergabe-Menü erscheint. Drücken Sie die " " " " Taste, wählen Sie [DPOF] und drücken Sie dann die O O oder $ $ $ $ Taste.
Seite 86: Drücken Sie Die Taste
Drücken Sie die Taste 9 9 (Miniaturansicht). Der Bildschirm wird in 6 Bereiche geteilt,und die Bilder werden verkleinert angezeigt. Drücken Sie die !" !"#$ #$ Tasten, um das erste Bild zu !" !" wählen, für das Sie eine DPOF-Einstellung möchten. Drücken Sie die Taste MENÜ.
Seite 87: Änderung Der Bildgröße (Skalieren)
Änderung der Bildgröße (SKALIEREN) Sie können die Bildgröße eines aufgenommenen Fotos reduzieren, um eine zusätzliche Datei mit einer anderen Bildgröße zu erstellen. Wichtig Die Größe von Filmen kann nicht verändert werden. Notiz Die folgenden Umformatierungen sind möglich: Original Neue Größe F2304/N2304/F1600/N1600 N1280 N640...
Seite 88: Den Inhalt Des Internen Speichers Auf Eine Speicherkarte Kopieren (Zur Karte Kopieren)
Den Inhalt des internen Speichers auf eine Speicherkarte kopieren (ZUR KARTE KOPIEREN) Sie können alle im internen Speicher gespeicherten Film- und Fotodaten auf einmal auf eine SD-Speicherkarte kopieren. Schalten Sie Ihre Kamera aus. Einlegen der SD-Speicherkarte. Schalten Sie die Kamera ein. Stellen Sie den Modus-Wählschalter auf 6 6 (Wiedergabe- Modus).
Seite 89: Kapitel 3 Ändern Der Kameraeinstellwerte
Kapitel Ändern der Kameraeinstellwerte Ändern der Kameraeinstellwerte ..88...
Seite 90: Ändern Der Kameraeinstellwerte
Ändern der Kameraeinstellwerte Einstellmenü Sie können die Einstellwerte Ihrer Kamera öndern, ändern, Sie das EINSTELL-Menü vom Aufnahmeeinstellmenü (siehe S.50) oder vom Wiedergabeeinstellmenü (siehe S.77) aus zur Anzeige bringen. Mithilfe des EINSTELL-Menüs können Sie diejenigen Werte, die in der nachstehenden Tabelle aufgeführt sind, ändern. Näheres Einstellwerte Wahlmöglichkeiten...
Seite 91: Bedienung Des Einstell-Menüs
Bedienung des EINSTELL-Menüs Befolgen Sie folgende Schritte, um das EINSTELL-Menü anzuzeigen und zu bedienen. Notiz Für gewisse Funktionen gelten andere Methoden der Werteeinstellung als diejenigen die hier beschrieben sind. Näheres wird jeweils in den Erklärungen der betreffenden Funktionen erläutert. Drücken Sie die MENÜ-Taste. Das Aufnahmeeinstellmenü...
Seite 92: Sd-Speicherkarte Für Den Einsatz Vorbereiten (Formatieren [Karte])
SD-Speicherkarte für den Einsatz vorbereiten (FORMATIEREN [KARTE]) Die Fehlernachricht “Diese Karte kann man nicht verwenden” wird angezeigt. Falls Sie eine Karte mit einem Computer oder anderen Gerät formatiert haben, müssen Sie die SD-Speicherkarte vorher formatieren. Formatieren ist ein Vorgang, durch den eine Speicherkarte so strukturiert wird, daß...
Seite 93: Formatierung Des Internen Speichers (Format. [Int. Speicher])
Die Formatierung des internen Speichers löscht alle im Speicher abgelegten Bilder. Wenn Sie Bilder haben,die Sie nicht aus dem Speicher löschen möchten, kontaktieren Sie bitte den Kundendienst von Ricoh, bevor Sie die Formatierung des internen Speichers vornehmen. Zur Formatierung folgen Sie untenstehenden Schritten.
Seite 94: Helligkeit Des Lcdmonitors Einstellen (Lcd-Helligkeit)
Helligkeit des LCDMonitors einstellen (LCD-HELLIGKEIT) Um die Helligkeit des LCD-Monitors einzustellen, folgen Sie untenstehenden Schritten. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden auf Seite S.89. Drücken Sie die Taste " " " " um [LCD- HELLIGKEIT] auszuwählen und drücken Sie anschließend die Taste O O oder $ $ $ $ .
Seite 95: Adj.-Taste Mit Einer Funktion Belegen (Adj-Einst.)
ADJ.-Taste mit einer Funktion belegen (ADJ-EINST.) Bei jedem Druck auf die ADJ-Taste zeigt die Kamera der Reihe nach die Einstellungsbildschirme für Belichtung, Weißabgleich und ISO-Empfindlichkeit. Referenz Mögliche Einstellungen Seite AUS (keim Kauf voreingestellt) Bildqualität/Größe S.57 AF/MF (FOKUS) S.59 SCHARF (SCHÄRFE) S.62 LICHTMESSUNG S.63...
Seite 96: Ändern Der Signalton-Einstellung (Signalton)
Ändern der Signalton-Einstellung (SIGNALTON) Aufnahmen werden sofort im internen Speicher oder auf einer SD- Speicherkarte aufgezeichnet. Bei der Aufnahme gibt die Kamera einen kurzen Piepton von sich. Sie können die Einstellungen ändern, um diese Tonsignale stummzuschalten. Mögliche Einstellungen EIN (alle Klänge eingeschaltet) *Vorgabeeinstellung beim Kauf AUS (alle Klänge ausgeschaltet) Um die Tonsignal-Einstellungen zu ändern, folgen Sie bitte den nachstehenden Schritten.
Seite 97: Bildbestätigungszeit Einstellen (Lcd Bestät)
Bildbestätigungszeit einstellen (LCD BESTÄT) Unmittelbar nach Drücken des Auslösers wird die Aufnahme einen Moment lang angezeigt, so dass Sie das Foto prüfen können. Werksseitig ist die Bestätigungszeit auf 1 Sekunde eingestellt, aber Sie können diese Einstellung ändern. Mögliche Einstellungen AUS (Bild wird nicht zu Informationszwecken angezeigt) 1 Minute Werksseitige Einstellung 2 Sekunden 3 Sekunden...
Seite 98: Einstellung Der Automatischen Abschaltung Ändern(Abschaltautom)
Einstellung der automatischen Abschaltung ändern(ABSCHALTAUTOM) Wenn Sie die Kamera eine bestimmte Zeit lang nicht benutzen, schaltet sich die Kamera automatisch aus (automatische Abschaltung), um Batteriestrom zu sparen. Werksseitig ist die automatische Abschaltung auf 1 Minute eingestellt, aber Sie können dies ändern. Mögliche Einstellungen AUS (Die automatische Abschaltung funktioniert nicht) 1 Minute Werksseitige Einstellung...
Seite 99: Dateinameneinstellungen Ändern (Dateinummer)
Dateinameneinstellungen ändern (DATEINUMMER) Wenn Sie ein Foto machen, wird es mit einem automatisch zugewiesenen, fortlaufend nummerierten Dateinamen im internen Speicher oder auf einer SDSpeicherkarte abgespeichert. Wenn Sie SD-Speicherkarte wechseln, können Sie die Kamera so einstellen, dass die fortlaufende Nummerierung von der vorherigen SD-Speicherkarte beibehalten wird (oder nicht).
Seite 100: Stromspareinstellungen Ändern (Stromsparmodus)
Stromspareinstellungen ändern (STROMSPARMODUS) Die LCD-Monitoranzeige wird abgeschaltet. Drücken Sie die MENÜ-Taste oder ADJ.-Taste, um den LCD-Monitor einzuschalten. Drücken Sie anschließend die Taste noch einmal, um die Monitoranzeige abzuschalten. Nachdem Sie die Einstellungen abgeschlossen haben, geht die Bildanzeige wieder aus. Drücken Sie die Taste Q (Schnellüberprüfung), Das letzte von Ihnen aufgenommene Bild erscheint auf dem LCD-Monitor.
Seite 101 Notiz • Sobald der Strom abgestellt wird, kann das zuletzt aufgenommene Bild über die Funktion Q (Schnelldurchsicht) nicht mehr aufgerufen werden. • Wenn die Kamera eingeschaltet oder das Modus-Einstellrad im Stromsparmodus gedreht wird, erscheint etwa zwei Sekunden lang eine Warnmeldung, um auf den Stromsparmodus hinzuweisen.
Seite 102: Datum Und Uhrzeit Einstellen (Datum-Einstell)
Datum und Uhrzeit einstellen (DATUM-EINSTELL) Sie können Bilder aufnehmen, bei denen die Uhrzeit oder das Datum auf das Bild gestempelt werden. Hier wird die Datum Uhrzeiteinstellung im SETUP-Bildschirm erläutert. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden auf Seite S.89. Drücken Sie die Taste "...
Seite 103: Anzeigesprache Ändern (Language)
Anzeigesprache ändern (LANGUAGE) Sie können die auf Ihrem LCD-Monitor angezeigte Sprache ändern Mögliche Einstellungen 日本語 (Japanese) ENGLISH (English) (Default) DEUTSCH (German) FRANÇAIS (French) ITALIANO (Italian) ESPAÑOL (Spanish) 簡体中文 (Simplified Chinese) 繁体中文 (Traditional Chinese) 한국어 (Korean) Um die Anzeigesprache zu ändern, folgen Sie untenstehenden Schritten.
Seite 104: Wiedergabeformat Für Ansicht Auf Fernseher Ändern (Video-Ausgang)
Wiedergabeformat für Ansicht auf Fernseher ändern (VIDEO-AUSGANG) Sie können Ihre Fotos und Filme auf einem Fernsehbildschirm anschauen, indem Sie Ihre Kamera über das mitgelieferte Video-Kabel an ein Fernsehgerät anschließen. Ihre Kamera ist für den Gebrauch mit Fernsehern etc. auf das NTSC- Wiedergabeformat (in Japan und anderen Ländern verwendet) eingestellt.
Seite 105: Anzeige Einer Warnung Über Das Ändern Eines Einstellwertes (Aufn-Einst.warn.)
Anzeige einer Warnung über das Ändern eines Einstellwertes (AUFN-EINST.WARN.) Sie können das Ikon für eine Funktion, die Sie geändert haben, als blinkendes Ikon einstellen. Sie können aber auch einen Warntext eingeben, der auf die Änderung aufmerksam macht. Beim Einschalten des Stromes wird das blinkende Ikon oder Warntext ca.
Seite 107: Kapitel 4 Software-Installation
Kapitel Software-Installation Installieren der Software (Für Windows) ... 106 Installieren der Software (Für Macintosh) . 118...
Seite 108: Installieren Der Software (Für Windows)
Installieren der Software (Für Windows) Laden Sie die Software, mit der Sie Aufnahmen auf Ihren Computer übertragen können. Dieser Vorgang wird als Installation bezeichnet. Referenz Näheres über den Downloadvorgang für die Übertragung von Bildern aus der Kamera in den Computer lesen Sie bitte in der Software-Gebrauchsanleitung, die auf der Caplio CD-ROM zu finden ist, nach.
Seite 109: Wenn Sie [Benutzerhandbuch Anzeigen [Software-Version]] Geklickt Haben
Wenn Sie [Installation der Software für Caplio] geklickt haben: (P.109) Die folgende Software wird installiert: Software Windows Beschreibung RICOH Gate La Übertragung von Aufnahmen. CaplioViewer Ermöglicht das Anzeigen, Redigieren und Korrigieren von Bildern. DIRCTX (siehe S.116) wird verlangt, um Filmaufnahmen abzuspielen.
Seite 110: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch. Unterstütztes Windows 98/98 Second Edition Betriebssystem Windows 2000 Windows Me Windows XP Pentium 2 oder besser Speicher Windows 98/98SE: 32 MB oder mehr (96 MB oder mehr empfohlen) Windows 2000: 128 MB oder mehr (256 MB oder mehr empfohlen)
Seite 111: Installation Der Software Auf Ihrem Computer (Windows Xp)
Installation der Software auf Ihrem Computer (Windows XP) Wichtig • Schließen Sie Ihre Kamera erst dann an den Computer an, wenn Sie dazu aufgefordert werden. Wenn Sie die Kamera schon zuvor an den Computer angeschlossen haben, und der [Hardware-Assistent] erschienen ist, klicken Sie auf [Abbrechen], trennen Sie das Kabel zwischen Kamera und Computer ab, und setzen Sie die Installation dann fort.
Seite 112 Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter]. Nach kurzer Zeit erscheint der Bildschirm [Programmordner auswählen]. Klicken Sie auf [Fertigstellen]. Die rechts gezeigte Mitteilung wird angezeigt. Als nächstes schließen Sie die Kamera an Ihren Computer an und richten die Treiber ein. Siehe S.113 und die nachfolgenden Seiten. Notiz Nach der Installation kann es notwendig sein, den Computer neu zu starten.
Seite 113: Installation Der Software Auf Ihrem Computer (Windows 98/98Se/Me/2000)
Installation der Software auf Ihrem Computer (Windows 98/98SE/Me/2000) Wichtig • Schließen Sie Ihre Kamera erst dann an den Computer an, wenn Sie dazu aufgefordert werden. Wenn Sie die Kamera schon zuvor an den Computer angeschlossen haben, und der [Hardware-Assistent] erschienen ist, klicken Sie auf [Abbrechen], trennen Sie das Kabel zwischen Kamera und Computer ab, und setzen Sie die Installation dann fort.
Seite 114 Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter]. Nach kurzer Zeit erscheint der Bildschirm [Programmordner auswählen]. Klicken Sie auf [Fertigstellen]. Notiz Nach der Installation kann es nötig sein, dass Sie einen Neustart des Computers durchführen. Referenz Auf Seite S.117 erfahren Sie, wie Sie die Software entfernen (deinstallieren).
Seite 115: Kamera Und Computer Verbinden
Kamera und Computer verbinden Nach der Installation der Software auf Ihrem Computer verbinden Sie Ihre Kamera und den Computer. Vergewissern Sie sich, dass die Kamera ausgeschaltet ist. Stecken Sie das USB-Kabel in den USB-Anschluss Ihres Computers. Stecken Sie das USB-Kabel in den USB-Anschluss Ihrer Kamera.
Seite 116: Wählen Sie Den Ordner, In Den Die Caplio Software
Übertragung von Aufnahmen von der Kamera der Schirm [Caplio R1/RZ1] angezeigt, so dass Sie entscheiden können, ob Sie RICOH Gate La oder den Assistenten für Scanner und Kameras für die Übertragung verwenden möchten.
Seite 117: Installieren Anderer Software
Installieren anderer Software Für Windows, zusätzlich zur Caplio Software, können Sie auch folgende Software von der beigefügten CD-ROM installieren. • Acrobat Reader • DirectX Installieren Sie die Software nicht, wenn die Kamera über ein USB- Kabel mit ihrem Computer verbunden ist. Installation des Acrobat Readers Acrobat Reader ist eine Software zum Anzeigen von PDF-Dateien, wie z.B.
Seite 118: Installieren Von Directx
Installieren von DirectX Software zur Wiedergabe von Filmdateien. Mit älteren Versionen als 7.1 können Filmdateien jedoch nicht wiedergegeben werden. Installieren Sie ein Update. Unter Windows XP erübrigt sich die Installation von DirectX, da ein Update bereits enthalten ist. Bei Windows 2000/XP ist zum Installieren der Software Administrator-Berechtigung erforderlich.
Seite 119: Deinstallieren Der Software
Deinstallieren der Software Bei Windows 2000/XP ist zum Deinstallieren der Software Administrator-Berechtigung erforderlich. Klicken Sie auf der Windows-Taskleiste auf [Start]. Wählen Sie [Einstellungen] und dann [Systemsteuerung]. Doppelklicken Sie auf das [Software]-Symbol. Wählen Sie [Caplio Software] und klicken Sie dann auf [Hinzufügen/Entfernen].
Seite 120: Installieren Der Software (Für Macintosh)
Installieren der Software (Für Macintosh) Laden Sie die Software, mit der Sie Aufnahmen auf Ihren Computer übertragen können. Dieser Vorgang wird als Installation bezeichnet. Referenz Näheres über den Downloadvorgang für die Übertragung von Bildern aus der Kamera in den Computer lesen Sie bitte in der Software-Gebrauchsanleitung, die auf der Caplio CD-ROM zu finden ist, nach.
Seite 121: Wenn Sie [Installation Der Software Für Caplio] Geklickt Haben
Wenn Sie [Installation der Software für Caplio] geklickt haben: Die folgende Software wird installiert: Software Beschreibung RICOH Gate La Übertragung von Aufnahmen. USB Driver Verbindung von Kamera und Computer. Mounter Verbindung von Kamera und Computer. 9:Mac OS 8.6 bis 9.2.2 X: Mac OS X 10.1.2 bis 10.3...
Seite 122: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch. Betriebssystem Mac OS 8.6 bis 9.2.2 / Mac OS X 10.1.2 bis 10.3 Macintosh Ein Apple Macintosh, der standardmäßig mit einem USB-Anschluss ausgerüstet ist Interner Speicher MacOS8.6 bis 9.2.2 96 MB oder mehr (128 MB oder mehr empfohlen)
Seite 123: Installation Der Software Auf Ihrem Computer (Macos 8.6 Bis 9.2.2)
CD-ROM in das CD-ROM-Laufwerk ein. Wählen Sie einen MacOS9-Ordner. Das Symbol [Caplio Installer] wird angezeigt. Doppelklicken Sie auf [Caplio Installer]. Das Fenster "RICOH Installer" öffnet sich. Klicken Sie [Installation der Software für Caplio]. Klicken Sie auf [OK]. Klicken Sie auf [Installation].
Seite 124: Installation Der Software Auf Ihrem Computer (Mac Os X 10.1.2 Bis 10.3)
Installation der Software auf Ihrem Computer (Mac OS X 10.1.2 bis 10.3) Starten Sie Ihren Macintosh und legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Öffnen Sie den MacOSX-Ordner. Das Symbol [Caplio Mounter.pkg] wird angezeigt. Doppelklicken Sie auf [Caplio Mounter.pkg].
Seite 125 Klicken Sie auf das zu installierende Ikon und dann auf [Fortfahren]. Klicken Sie auf [Installation]. Nach Abschluss der Installation erscheint eine Meldung, die anzeigt, ob ein Neustart Ihres Macintosh nötig ist oder nicht. Klicken Sie auf [Installation fortsetzen]. Die Software ist nun installiert, und nach kurzer Zeit erscheint eine entsprechende Meldung.
Seite 127: Kapitel 5 Fehlerbeseitigung
Kapitel Fehlerbeseitigung Bei Problemen ........126 Anhang..........131...
Seite 128: Bei Problemen
Bei Problemen Fehlersuche-Störungsbeseitigung Stromversorgung Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Schaltet sich nicht ein. Batterien sind nicht eingelegt. Oder Batterien korrekt einlegen, neu aufladen, S.20 Schließen Sie ihn korrekt an. sie sind leer. S.133 S.134 Netzadapter ist nicht richtig Schließen Sie ihn korrekt an.
Seite 129 Aufnahme Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Selbst wenn ich den Batterien sind nicht eingelegt. Oder S.16 Wenn Sie alkalische Batterien verwenden, sind diese durch neue zu ersetzen. Wenn Auslöser drücke, macht sie sind leer. S.133 Sie Akkus verwenden, sind diese die Kamera keine S.134 aufzuladen, oder den Netzadapter...
Seite 130 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Ein Bild ist Beim Drücken des Auslösers haben Bei Aufnahmen an dunklen Orten (z. B. S.25 verschwommen. Sie die Kamera bewegt. bei Innenaufnahmen) erhöht sich die Verschlusszeit und es kann leichter zu verschwommenen Bildern kommen.
Seite 131 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Die Helligkeit des LCD- Sie verwenden die Kamera in dunkler Dies ist normal. Monitors ändert sich beim Umgebung, oder wenn die AF- Autofokus. Reichweite und die Umgebungs- helligkeit unterschiedlich sind. Auf der Aufnahme ist ein Dies passiert, wenn ein helles Motiv Dies ist normal.
Seite 132: Andere Probleme
Andere Probleme Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Eine SD-Speicherkarte Die Karte ist falsch ausgerichtet. Legen Sie sie korrekt ein. S.20 kann nicht eingelegt werden. Selbst wenn die Tasten Batterien sind fast erschöpft. Wenn Sie alkalische Batterien S.16 der Kamera gedrückt verwenden, sind diese durch neue zu S.133...
Seite 133: Anhang
Anhang A. Spezifikationen Allgemein Videosignalformat NTSC, PAL Spannung AA Alkalische Trockenbatterien (1.5 V) x 2 Akku (3.7 V) x 1 Externes Teil (Netzadapter); 3.8 V Außenabmessungen 102.4mm (B) x 56.7mm (H) x 25.1mm (T) (ausschließlich vorstehender Teile) Gewicht Ca. 125g (ohne Batterie/SD-Speicherkarte/Umhängeriemen) Betriebstemperaturbereich 0 °C bis 40 °C Betriebsfeuchtigkeitsbereich...
Seite 134: Typ Der Speicherkarte Zur Aufnahme, Wiedergabe
• Verschluss Bild: 8, 4, 2, 1 bis 1/2000 Sek. Film: 1/30 bis 1/2000 Sek. • ISO-Empfindlichkeit Äquivalent mit AUTO, ISO 64, ISO100, ISO 200, ISO 400, ISO 800 Entfernungskontrolle • AF Methode Normaler Fotobereich: CCD-Methode, Makrobereich; CCD-Methode • AF-Messbereich Normal: ca.
Seite 135: Separat Im Handel Erhältliches Zubehör
B. Separat im Handel erhältliches Zubehör Die Ricoh Caplio RZ1 kann mit dem unten aufgeführten Zubehör betrieben werden. Produktname Modellnr. Anmerkung Netzadapter AC-4b Dient dazu, Strom direkt aus einer Steckdose zu beziehen. PC Card-Adapter FM-SD53 Dient dazu, eine SD-Speicherkarte direkt in den PC Card- Steckplatz Ihres Computers einzulegen.
Seite 136: Entfernung Der Wiederaufladbaren Batterie
Entfernung der wiederaufladbaren Batterie Öffnen Sie die Batterie/Kartenabdeckung. Enfernen Sie die wiederaufladbare Batterie. Schließen Sie die Batterie/ Kartenabdeckung. Wichtig • Bitte nehmen Sie die Akkus heraus, wenn Sie die Kamera längere Zeit nicht verwenden. • Bewahren Sie die entnommene Batterie an einem kühlen trockenen Ort auf. •...
Seite 137: Kombination Jedes Szenemodus Und Jeder Funktion
Herausnehmen des Netzsteckers Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie den Netzteil-Adapter herausnehmen. Entfernen Sie den Stecker von der Steckdose. Öffnen Sie die Batterie/Kartenabdeckung. Entfernen Sie die Netzteiladapter. Schließen Sie die Batterie/Kartenabdeckung. Wichtig •...
Seite 138: Näheres Über Die Menüinhaltsdaten Für Die Verschiedenen Betriebsarten
D. Näheres über die Menüinhaltsdaten für die verschiedenen Betriebsarten Filmmodus (im Filmmodus) Referenz Einstellungen Optionen Seite FILMBILDGRÖSSE [320], 160 S.57 FOKUS [AF], MF, SNAP, ∞ S.59 Weißabgleich S.53 [AUTO], (Tageslicht), (Bewölkt), (Wolfranlicht), ( Fluoresz. Licht), (Enmal drücken) Fotografiermenü (außer im Szenenmodus/Textmodus) Referenz Einstellungen Optionen...
Seite 139: Funktionen, Deren Standardwerte Beim Abschalten Wiederhergestellt Werden
E. Funktionen, deren Standardwerte beim Abschalten wiederhergestellt werden Beim Abschalten können einige Funktionseinstellungen auf ihre Standardwerte zurückgesetzt werden. Die folgende Tabelle zeigt, ob die Funktion beim Abschalten auf ihre Vorgabewerte zurückgesetzt wird oder nicht. O = Wird nicht zurückgestellt. (Gegenwärtiger Wert wird beibehalten.) Betriebsart Funktion X = Wird zurückgestellt.
Seite 140: Anzahl Bilder, Die Im Eigenspeicher Bzw. Auf Der Sd-Speicherkarte Gespeichert Werden Können
F. Anzahl Bilder, die im Eigenspeicher bzw. auf der SD-Speicherkarte gespeichert werden können Die folgende Übersichtstabelle gibt die ungefähre Anzahl Bilder, die auf einer SD-Speicherkarte entsprechend den jeweiligen Einstellwerten für Bildgröße und Bildqualität gespeichert werden können. Bildqual Modus Bildgröße 32MB 64MB 128MB 256MB...
Seite 141: Verwendung Ihrer Kamera Im Ausland
G. Verwendung Ihrer Kamera im Ausland Über den Netzadapter (Modellnr.: AC-4b) Kann in Regionen mit einer Stromspannung von 100 - 240V, 50 Hz/60 Hz verwendet werden. Wenn Sie in ein Land reisen, das anders geformte Steckdosen/Stecker verwendet, kontaktieren Sie bitte Ihr Reisebüro, um einen Steckeradapter für Ihr Reiseziel zu bekommen.
Seite 142: Vorsichtsmaßregeln
H. Vorsichtsmaßregeln • Dieses Produkt ist für den Heimgebrauch gedacht. Die beiliegende Garantie gilt nur im Inland. • Sollte beim Aufenthalt im Ausland ein Fehler oder ein Versagen auftreten, steht Ihnen leider weder Kundendienst noch eine Vergütung der Reparaturkosten zur Verfügung. •...
Seite 143: Wartung Und Lagerung
Kamera besonders sorgfältig zu reinigen. • Falls es dazu kommen sollte, dass diese Kamera defekt wird, setzen Sie sich bitte mit Ihrem Ricoh-Reparaturzentrum in Verbindung. • Die Kamera enthält Hochspannungsteile. Ein Auseinanderbau der Kamera ist gefährlich und darf unter keinen Umständen durchgeführt werden.
Seite 144: Wenn Eine Fehlermeldung Erscheint
J. Wenn eine Fehlermeldung erscheint Wenn eine Fehlermeldung auf dem LCD-Monitor erscheint, führen Sie bitte folgende Maßnahmen durch. Wenn eine Fehlermeldung Maßnahmen Referenz erscheint Karte einlegen. Es wurde keine Karte eingelegt. Karte einlegen. S.20 Datum einstellen. Das Datum wurde nicht eingestellt. Datum einstellen S.100 DATEINUMMER ÜBER.
Seite 145: Kundendienst
1. Dieses Produkt unterliegt einer begrenzten Garantie. Wahrend der Garantiezeit, die auf der Ihrer Kamera beigelegten Garantiekarte angegeben ist, werden defekte Teile kostenlos repariert. Allerdings ist der Kunde für die Kosten des Transports zum Ricoh- Reparaturzentrum verantwortlich. In folgenden Umständen wird das Produkt nicht kostenlos repariert, selbst innerhalb der oben erwähnten Garantiezeit.
Seite 146 Notiz • Bevor Sie die Kamera zur Reparatur einschicken, überprüfen Sie zunächst die Batterien und lesen noch einmal im Handbuch nach, um Bedienungsfehler auszuschließen. • Einige Reparaturtätigkeiten brauchen einige Zeit zur Fertigstellung. • Wenn Sie die Kamera zu einer Servicestelle schicken, legen Sie bitte auch eine Beschreibung des defekten Teils und des Problems bei;...
Seite 147: Index
PictBridge ..........44 BELICHT.KORREK .......52 Bezeichnungen der Kamerateile ...12 BILDQUAL./GRÖSSE ......57 Rasterlinien ........... 24 BILDVORFÜHRUNG ......78 RICOH Gate La ......107, 119 Blitzlichts ..........32 SCHUTZ ..........79 Caplio Software CD-ROM .....11 SCHÄRFE ..........62 Caplio Viewer ........107 Selbstauslöser ........64 SIGNALTON .........
Seite 151: Telephone Support Numbers In Europe
Telephone Support Numbers in Europe (from within the UK) 02073 656 580 (from outside of the UK) +44 2073 656 580 Deutschland (innerhalb Deutschlands) 06331 268 438 (außerhalb Deutschlands) +49 6331 268 438 France (à partir de la France) 0800 91 4897 (en dehors de la France) +49 6331 268 409 Italia (dall’Italia)
Seite 152: Von Umweltfreundlichkeit Über Umweltschutz Bis Hin Zum Umweltmanagement
Probleme anzunehmen. Bei Problemen Schauen Sie erst einmal die Anleitungen für Fehlersuche indiesem Anleitungsheft nach. Falls Sie auch dann das Problem nicht beseitigen können, fragen Sie bei der Ricoh-Niederlassung nach.. RICOH Büros Ricoh Company, Ltd. 3-2-3, Shin-Yokohama Kohoku-ku, Yokohama-shi 222-8530, Japan http://www.ricoh.co.jp/r_dc...

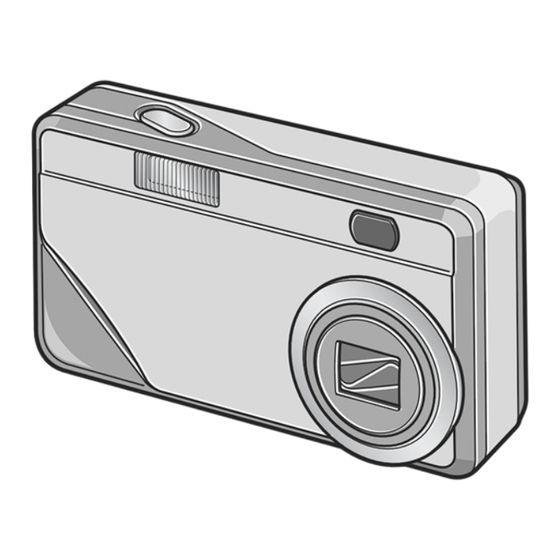

Ricoh Caplio RZ1 Benutzerhandbuch

Inhaltsverzeichnis

Kurzanleitung

Kapitel 1 Kurzanleitung

Verschiedene Methoden für die Bildaufnahme/Wiedergabe

Kapitel 2 Verschiedene Methoden für die

Kapitel 3 Ändern der Kameraeinstellwerte

Kapitel 4 Software-Installation

Kapitel 5 Fehlerbeseitigung

Anhang

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Ricoh Caplio RZ1

Inhaltszusammenfassung für Ricoh Caplio RZ1

Inhaltsverzeichnis
