Technische Dokumentation Splot-Klomageräte: Wandmodelle ASY-9/-12/-14/-17

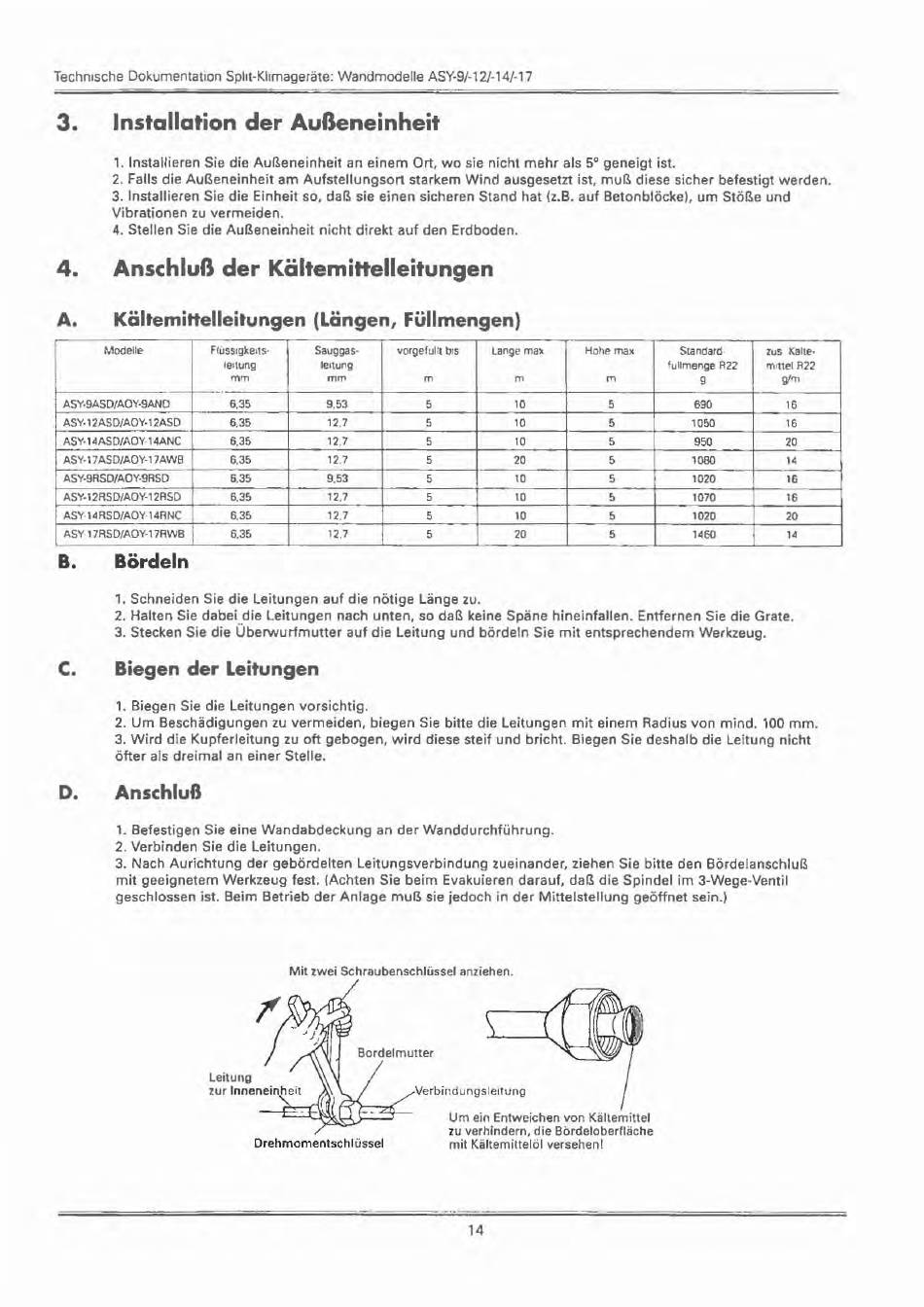

3. Installation der Außeneinheit
1. Installieren Sie die Außeneinheit an einem Ort, wo sie nicht mehr als 5° geneigt ist.
2. Falls die Außeneinheit am Aufstellungsort starkem Wind ausgesetzt ist, muß diese sicher befestigt werden.
3. Installieren Sie die Einheit so, daß sie einen sicheren Stand hat (z.B. auf Betonblöckel. um Stöße und
Vibrationen zu vermeiden.
4. Stellen Sie die Außeneinheit nicht direkt auf den Erdboden.
4. Anschluß der KältemiHelleitungen
A. Kältemittelleitungen (Längen, Füllmengen)
Modelle Flussigkells-
Sauggas- vorgefullt bJ s
lange ma).
Hohe maJC Standard
luS Kalle·
leitung
leitung
fullmenge A22 mittel Rn
mm
mm m m m
9
glm
_.
ASY·9ASD/AOY·9AND 6.35 9,53 5
10
5 690 16
ASY.12ASD/AOY.12ASD
6.35 12,7 5 10 5 1050 16
ASY·'04ASO/AOY-14ANC 6.35 12.7 5 10 5
950 20
ASY. 17ASO/AOY·17AWB 6.35 12,7 5 20
5
1080
14
ASY·9RSO/AOY·9R5D 6.35 9.53
5
10
5 1020
16
ASY·12RSD/AQY·12RSD 6.35
12.7
5
10 5 1070 16
A$Y·14RSD/AOY-14ANC 6.35 12.7
5
10
5 1020 20
ASY-' 7RSD/AOY·17RWB 6.35
'2.7 5
20
5 1460
14
B. Bördeln
1. Schneiden Sie die Leitungen auf die nötige Länge zu.
2. Halten Sie dabei die Leitungen nach unten, so daß keine Späne hineinfallen. Entfernen Sie die Grate.
3. Stecken Sie die Überwurfmutter auf die Leitung und bördeln Sie mit entsprechendem Werkzeug.
c.
Biegen der Leitungen
1. Biegen Sie die Leitungen vorsichtig.
2. Um Beschädigungen zu vermeiden, biegen Sie bitte die Leitungen mit einem Radius von mind. 100 mm.
3. Wird die Kupferleitung zu oft gebogen, wird diese steif und bricht. Biegen Sie deshalb die Leitung nicht
öfter als dreimal an einer Stelle.
D.
Anschluß
1. Befestigen Sie eine Wandabdeckung an der Wanddurchführung.
2. Verbinden Sie die Leitungen.
3. Nach Aurichtung der gebördelten Leitungsverbindung zueinander, ziehen Sie bitte den Bördelanschluß
mit geeignetem Werkzeug fest. (Achten Sie beim Evakuieren darauf, daß die Spindel im 3-Wege-Ventil
geschlossen ist. Beim Betrieb der Anlage muß sie jedoch in der MittelsteIlung geöffnet sein.)
Mit zwei SChraubenschlüssel anziehen.
Leitung
zur Inneneinheit
Drehmomentschlüssel
Verbindu ngs leItung
Um ein Entweichen von Kältemittel
zu verhindern, die Bbrdeloberfläche
mit Kältemilte[öl versehen!
