Technische Dokumentation Spllt-Khmageräte. Wandmodelle ASY-9/-12/-141-17

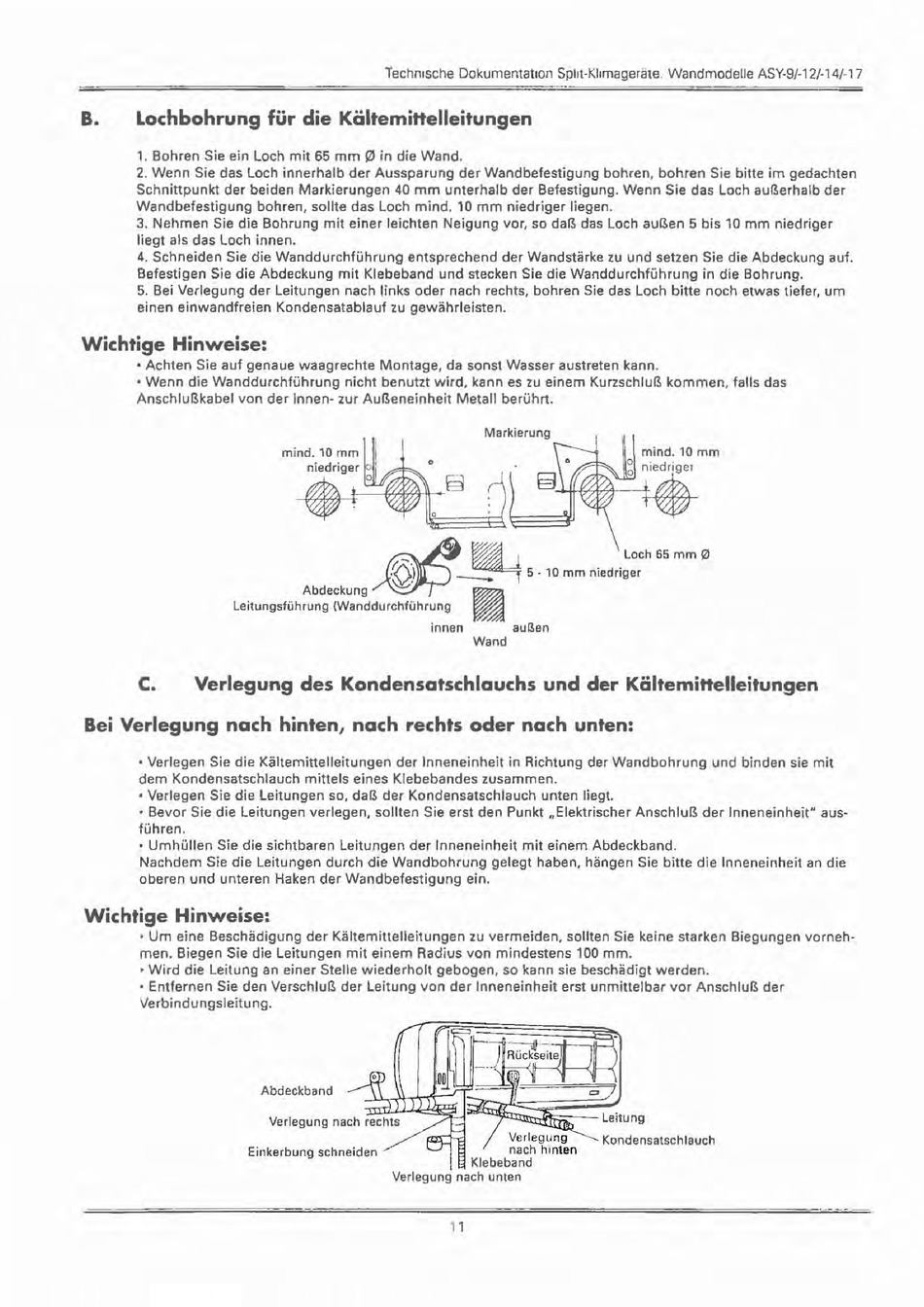

B. Lochbohrung für die Költemittelleitungen
1. Bohren Sie ein Loch mit 65 mm '" in die Wand.
2. Wenn Sie das Loch innerhalb der Aussparung der Wandbefestigung bohren, bohren Sie bitte im gedachten
Schnittpunkt der beiden Markierungen 40 mm unterhalb der Befestigung. Wenn Sie das Loch außerhalb der
Wandbelestigung bohren, sollte das Loch mind. 10 mm niedriger liegen.
3. Nehmen Sie die Bohrung mit einer leichten Neigung vor, so daß das Loch außen 5 bis 10 mm niedriger
liegt als das Loch innen.
4. Schneiden Sie die Wanddurchführung entsprechend der Wandstärke
zu
und setzen Sie die Abdeckung aul.
Befestigen Sie die Abdeckung mit Klebeband und stecken Sie die Wanddurchlührung in die Bohrung.
5. Bei Verlegung der Leitungen nach links oder nach rechts, bohren Sie das Loch bitte noch etwas tiefer, um
einen einwandfreien Kondensatablauf zu gewährleisten.
Wichtige Hinweise:
• Achten Sie auf genaue waagrechte Montage, da sonst Wasser austreten kann.
• Wenn die Wanddurchführung nicht benutzt wird, kann es zu einem Kurzschluß kommen, falls das
Anschlußkabel von der Innen- zur Außeneinheit Metall berührt.
Markierung
mind. 10 mm mind. 10 mm
~ ~
I Loch 65mm!ll
~) ~
5 . 10 mm niedriger
Abdeckung %
~
Leitungsführung (Wanddurchführung
~
innen außen
Wand
c.
Verlegung des Kondensatschlauchs und der Költemittelleitungen
Bei Verlegung nach hinten, nach rechts oder nach unten:
• Verlegen Sie die Kältemittelleitungen der Inneneinheit in Richtung der Wandbohrung und binden sie mit
dem Kondensatschlauch mittels eines Klebebandes zusammen.
• Verlegen Sie die Leitungen so, daß der Kondensatschlauch unten liegt.
• Bevor Sie die Leitungen verlegen, sollten Sie erst den Punkt "Elektrischer Anschluß der Inneneinheit"
aus~
IÜhren.
• Umhüllen Sie die sichtbaren Leitungen der Inneneinheit mit einem Abdeckband.
Nachdem Sie die Leitungen durch die Wandbohrung gelegt haben, hängen Sie bitte die Inneneinheit an die
oberen und unteren Haken der Wandbefestigung ein.
Wichtige Hinweise:
• Um eine Beschädigung der Kältemittelleitungen zu vermeiden, sollten Sie keine starken Biegungen
vorneh~
men. Biegen Sie die Leitungen mit einem Radius von mindestens 100 mm.
• Wird die Leitung an einer Stelle wiederholt gebogen, so kann sie beschädigt werden.
• Entfernen Sie den Verschluß der Leitung von der Inneneinheit erst unmittelbar vor Anschluß der
Verbindungsleitung.
Abdeckband
Einkerbung schneiden
Verlegung
nach hinten
Klebeband
Verlegung nach unten
11
