Dsi 400 Im Überblick - GSS Sat IP Montageanleitung

3 dsI 400
1 2 3

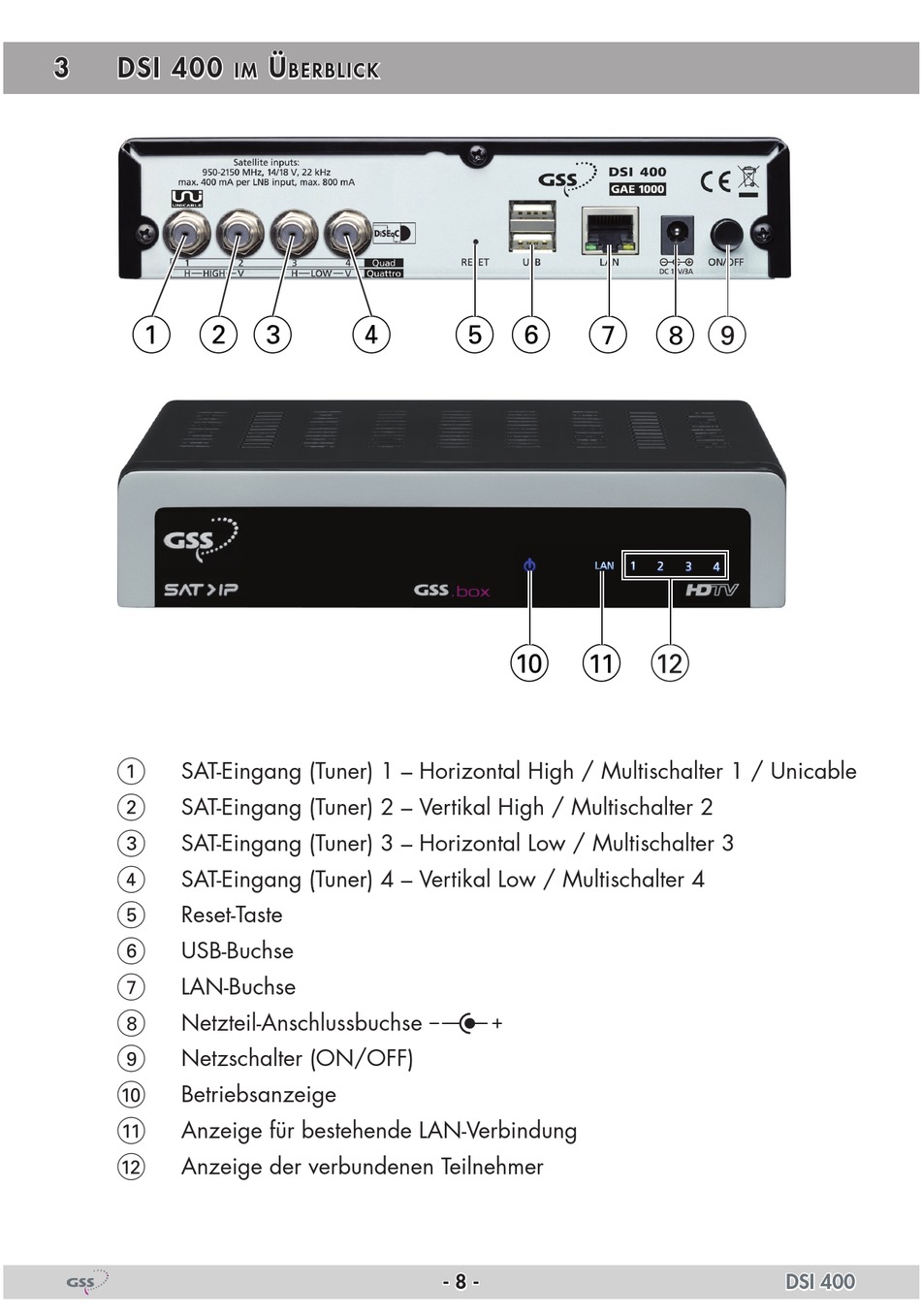

SAT-Eingang (Tuner) 1 – Horizontal High / Multischalter 1 / Unicable
1
SAT-Eingang (Tuner) 2 – Vertikal High / Multischalter 2
2
SAT-Eingang (Tuner) 3 – Horizontal Low / Multischalter 3
3
SAT-Eingang (Tuner) 4 – Vertikal Low / Multischalter 4
4
Reset-Taste
5
USB-Buchse
6
LAN-Buchse
7
Netzteil-Anschlussbuchse
8
Netzschalter (ON/OFF)
9
Betriebsanzeige
0
Anzeige für bestehende LAN-Verbindung
!
Anzeige der verbundenen Teilnehmer
@
