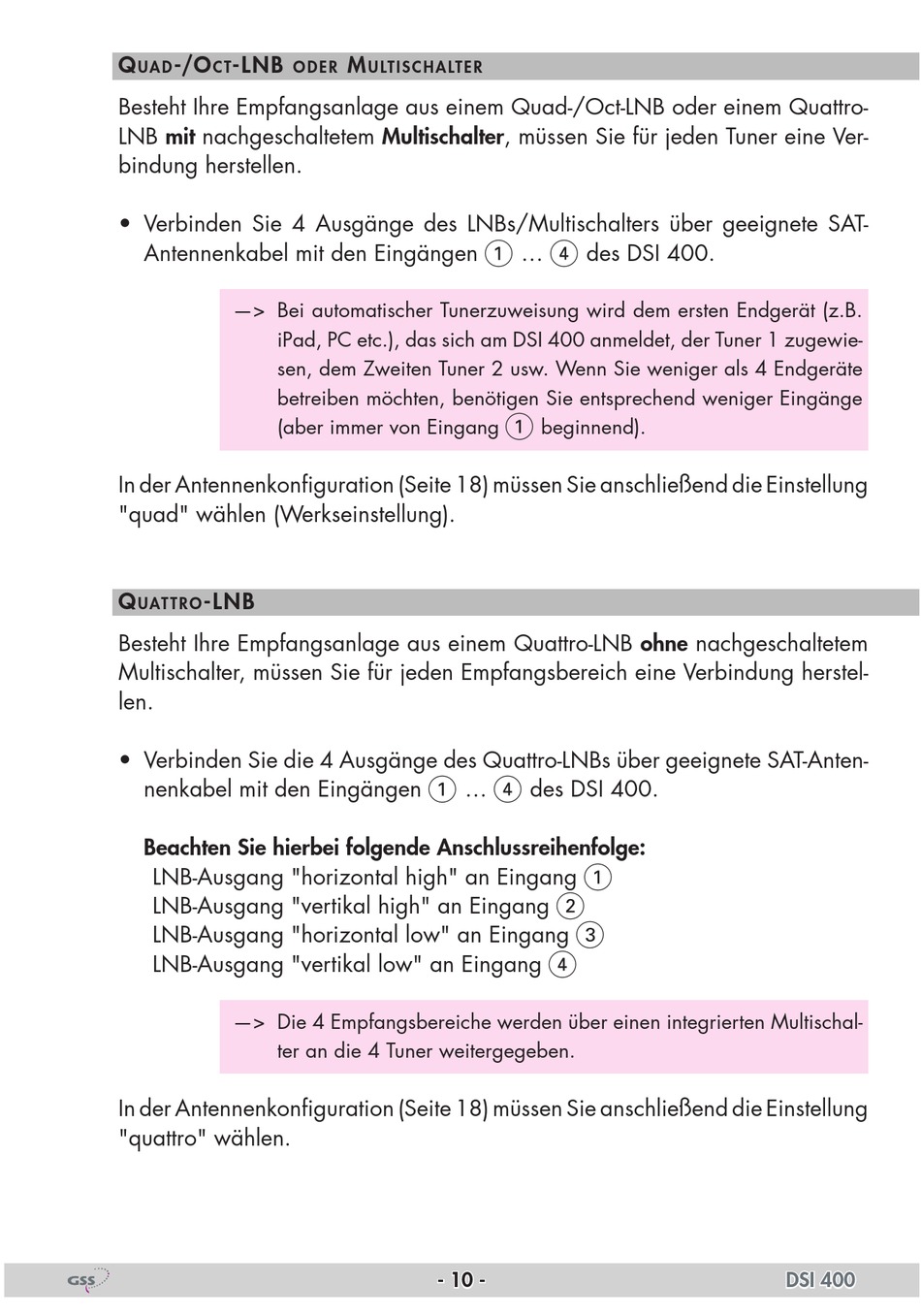

Quad-/Oct-Lnb Oder Multischalter; Quattro-Lnb - GSS Sat IP Montageanleitung

Q -/o
ua d c t
Besteht Ihre Empfangsanlage aus einem Quad-/Oct-LNB oder einem Quattro-
LNB mit nachgeschaltetem Multischalter, müssen Sie für jeden Tuner eine Ver-
bindung herstellen.
• Verbinden Sie 4 Ausgänge des LNBs/Multischalters über geeignete SAT-
Antennenkabel mit den Eingängen
In der Antennenkonfiguration (Seite 18) müssen Sie anschließend die Einstellung
"quad" wählen (Werkseinstellung).
Q -lnB
uat t r o
Besteht Ihre Empfangsanlage aus einem Quattro-LNB ohne nachgeschaltetem
Multischalter, müssen Sie für jeden Empfangsbereich eine Verbindung herstel-
len.
• Verbinden Sie die 4 Ausgänge des Quattro-LNBs über geeignete SAT-Anten-
nenkabel mit den Eingängen
Beachten Sie hierbei folgende Anschlussreihenfolge:
LNB-Ausgang "horizontal high" an Eingang
LNB-Ausgang "vertikal high" an Eingang
LNB-Ausgang "horizontal low" an Eingang
LNB-Ausgang "vertikal low" an Eingang
In der Antennenkonfiguration (Seite 18) müssen Sie anschließend die Einstellung
"quattro" wählen.
-lnB m
o d e r u lt I s c h a lt e r
—> Bei automatischer Tunerzuweisung wird dem ersten Endgerät (z.B.
iPad, PC etc.), das sich am DSI 400 anmeldet, der Tuner 1 zugewie-
sen, dem Zweiten Tuner 2 usw. Wenn Sie weniger als 4 Endgeräte
betreiben möchten, benötigen Sie entsprechend weniger Eingänge
(aber immer von Eingang
—> Die 4 Empfangsbereiche werden über einen integrierten Multischal-
ter an die 4 Tuner weitergegeben.
... des DSI 400.
1 4
1
beginnend).
... des DSI 400.
1 4
1
2
3
4
- 10 - DSI 400
