8. Montage

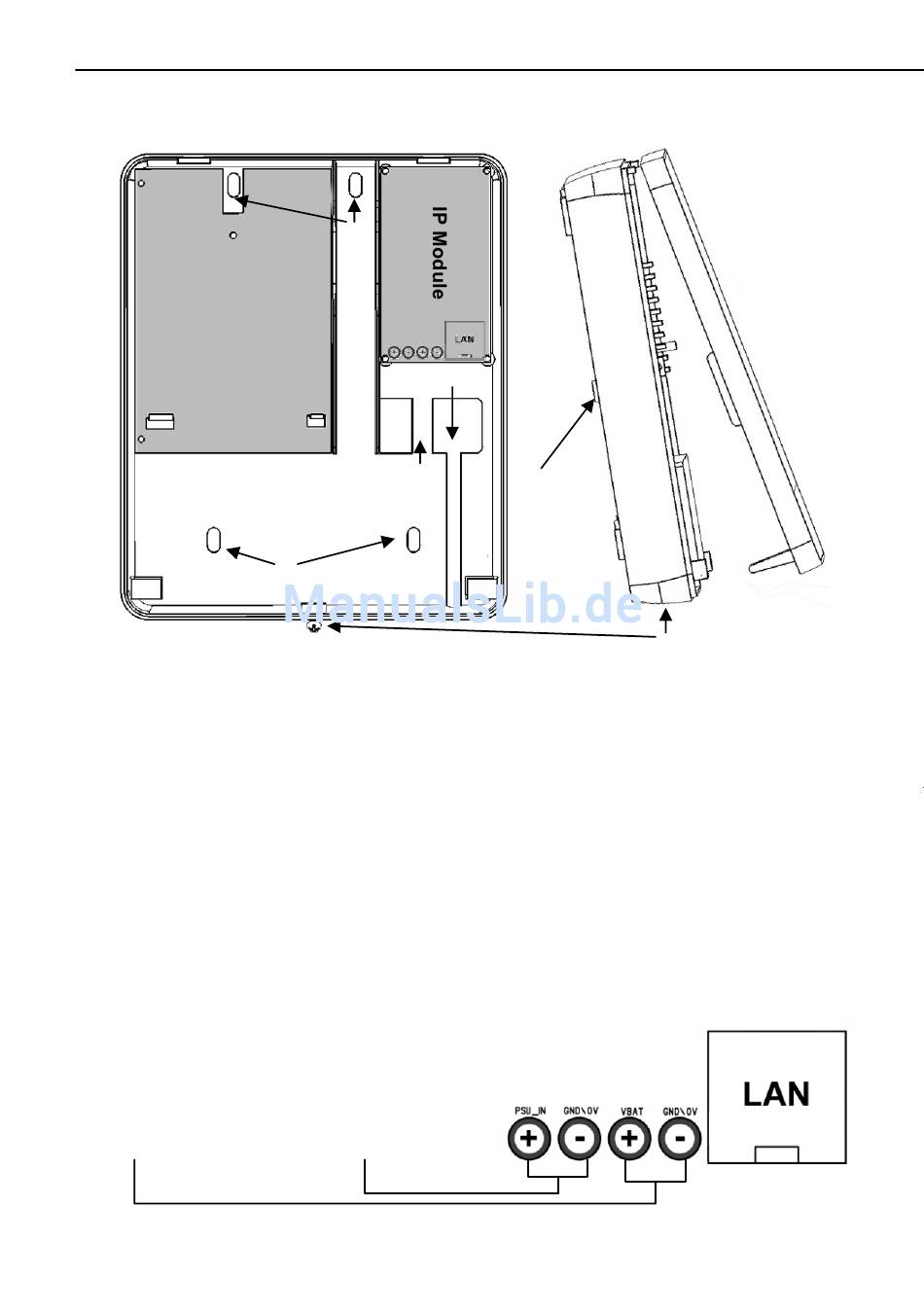

Bildbeschreibung:
A)
Wandsabotageschalter
B)
Gehäuseschraube
C)
Befestigungslöcher Bodenplatte
D)
Kabeldurchführung
E)
Zugentlastung (Steg um Kabel mit Kabelbinder zu befestigen)
Vorgehen bei der Montage:
1. Lösen Sie die Gehäuseschraube an der unteren Schmalseite und öffnen Sie das
Gehäuse.
2. Benutzen Sie die Rückseite des Gehäuses als Schablone und markieren Sie die
Bohrlöcher (C). Bohren Sie dann die Haltelöcher.
3. Führen Sie die Anschlusskabel durch die vorgesehene Öffnung (D).
4. Schließen Sie die Stromversorgung polrichtig an der Klemmleiste an (grau
gestrichelte Ader ist Plus)
5. Schließen sie das LAN Kabel an. (siehe nachfolgende Abbildung)
Stromversorgung für
optionalen Akku BT2020
C
D
E
C
13,8V DC
(Steckernetzteil)
