Installation
Vor der Installation ist der betroffene Stromkreis
spannungsfrei zu schalten, und es sind die weiteren
Hinweise zur Installation und Sicherheit in der dem
Gerät beiliegenden Installations- und Bedienungsan-
leitung zu befolgen.
Die Installation erfolgt in einer Schalter-/Geräte-
dose, die der DIN 49073-1 entsprechen muss, oder
in Verbindungs-/Aufputzdosen gemäß DIN 60670-1
(z. B. Abox 025 oder Abox 040).
Als Anschlussleitungen sind starre und flexible
Leitungen ohne Aderendhülse mit einem Leitungs-
querschnitt von 0,75 bis 1,5 mm
Das Anschlussschema des Aktors ist im
sehen. Die genaue Installation des Aktors kann der
beiliegenden Bedienungsanleitung entnommen wer-
den.

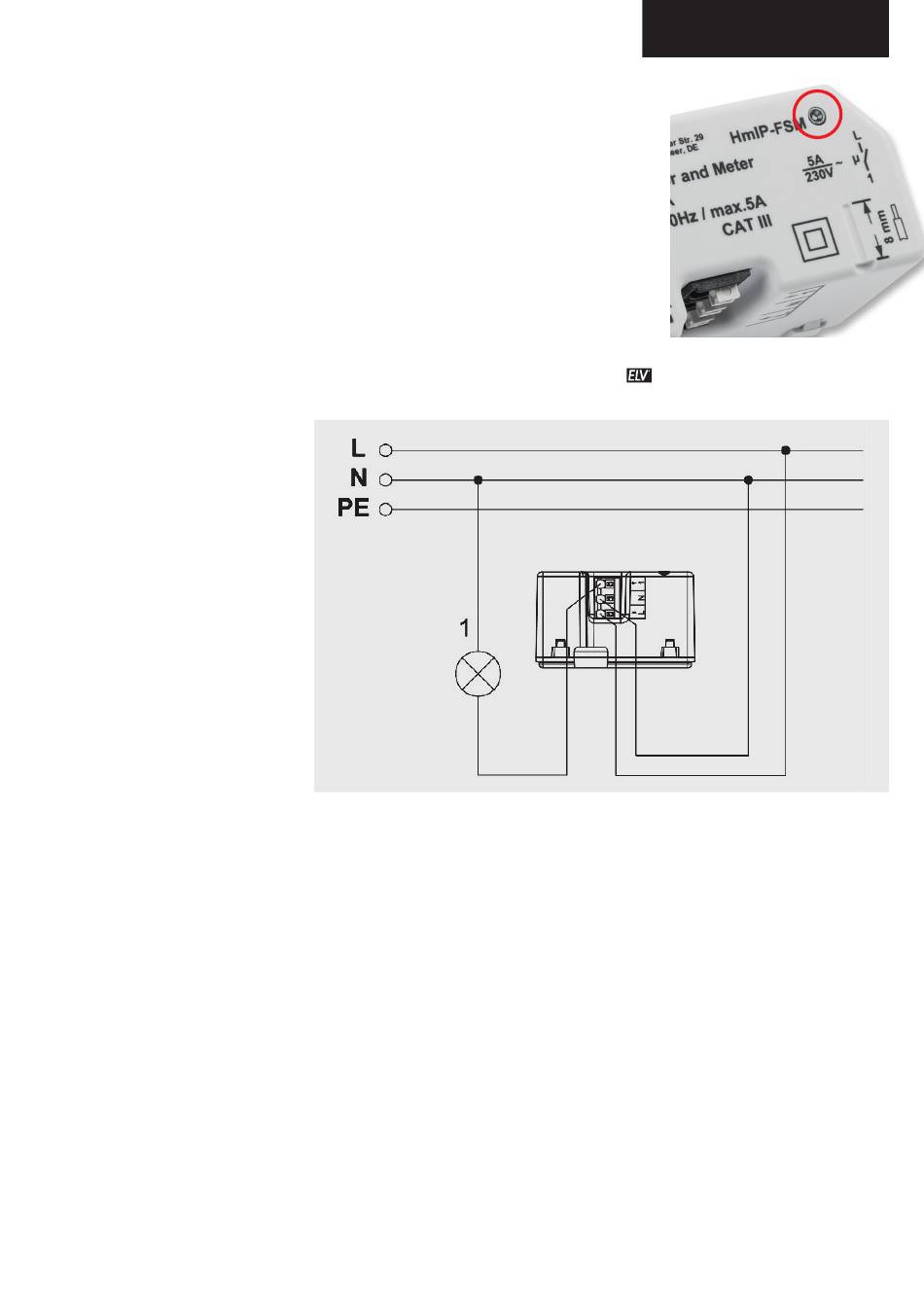

Bild 16: Das Anschlussschema des Schalt-Mess-Aktors
Bau- und Bedienungsanleitung 11
2
zugelassen.
Bild 16
zu
Bild 15: Mit der Prüfung des Tasters auf
Leichtgängigkeit und Tastgefühl ist der
Aufbau abgeschlossen.
