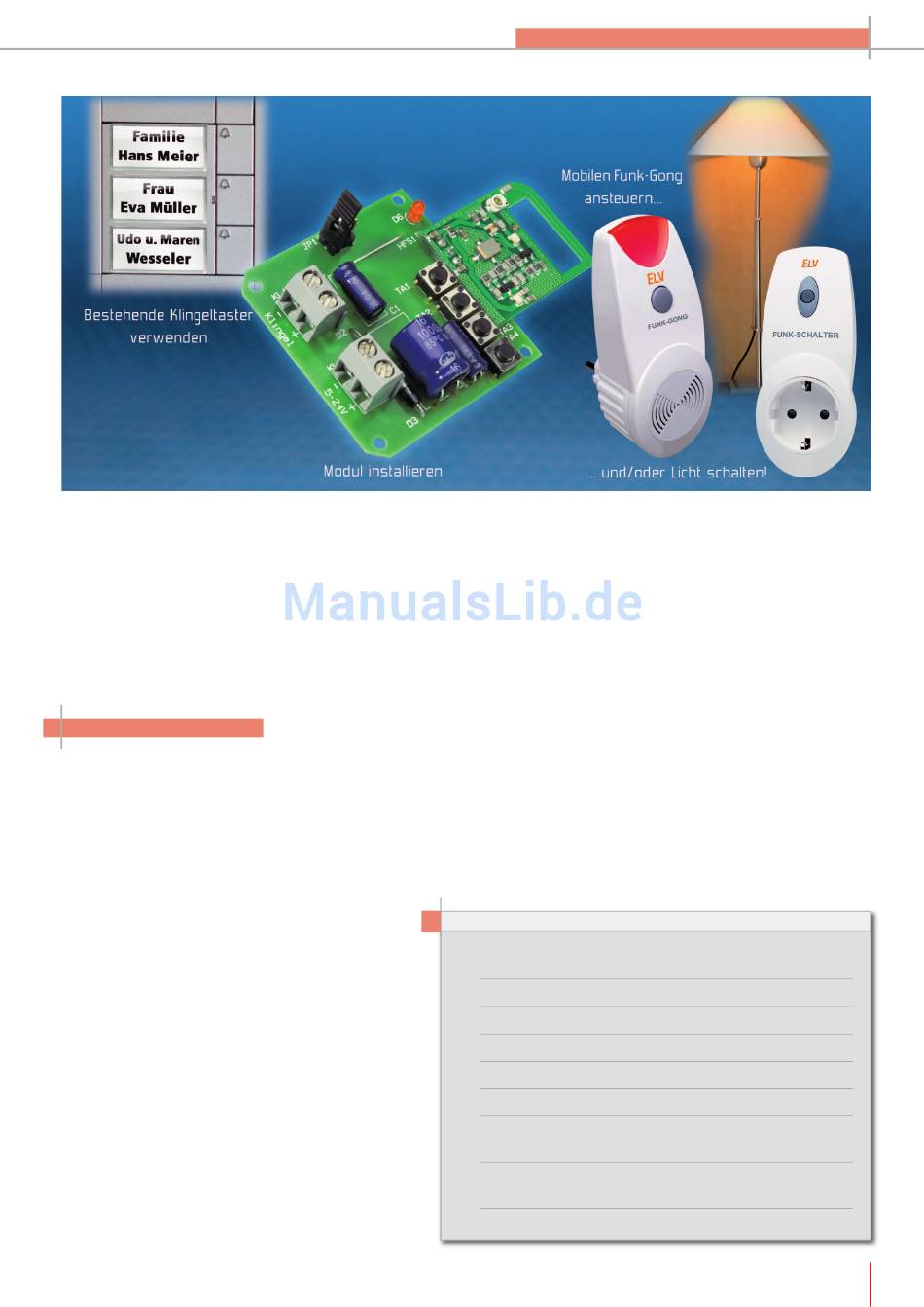

FS20-Klingelsignal-Erkennung
Die FS20-Klingelsignal-Erkennung FS20 KSE reagiert auf das Anliegen der Betriebsspannung an
der Haustürklingel und schaltet per Funk beliebige FS20-Funkempfänger. Neben der Haustürklingel
können auch andere Spannungen zum Auslösen des Schaltvorgangs benutzt werden. Auf zwei ge-
trennt konfigurierbaren Kanälen kann der Sender Ein- und Ausschaltbefehle senden.
Allgemeines
Die hier vorgestellte Schaltung ist für die Erkennung des
Haustür-Klingelsignals konzipiert, jedoch aufgrund des Schal-
tungskonzepts auch universell zur Spannungserkennung ein-
setzbar.
Wird die Schaltung zur Klingelsignal-Erkennung genutzt,
so ist sehr einfach eine Signalisierung auf größere Entfer-
nungen, bei lauter Umgebung oder auch optisch durch Ein-
satz einer Funk-Schaltsteckdose mit angeschlossener Lampe
möglich. Zur Signalisierung bietet das FS20-System nahezu
unbegrenzte Möglichkeiten. Sehr interessant ist auch der Ein-
satz des Funk-Signalgebers FS20 SIG.
Die FS20-Klingelsignal-Erkennung ordnet sich in das FS20-
Code-und-Adresssystem ein und kann beliebige FS20-Emp-
fänger steuern.
Besonders flexibel ist die Schaltung bezüglich der Spannungs-
versorgung, da in vielen Anwendungsfällen das Klingelsignal
bereits direkt zur Spannungsversorgung der Schaltung ge-
nutzt werden kann. Sobald am Klingeleingang (Schraubklem-
me) eine Gleichspannung zwischen 5 V und 16 V oder eine
Wechselspannung zwischen 4,5 V und 11 V angelegt wird,
sendet die FS20 KSE den Einschaltbefehl, und mit dem Abfal-
len der Klingelspannung wird das Ausschaltsignal gegeben.
Bereits ein kurzer Spannungsimpuls von ca. 0,5 bis 1 Sekunde
liefert genügend Energie für die Ein- und Ausschaltbefehle.
Wird alternativ die getrennte Spannungsversorgung mit einer
BAU- UND BEDIENUNGSANLEITUNG
Gleichspannung zwischen 5 V und 16 V bzw. einer Wechsel-
spannung zwischen 4,5 V und 11 V genutzt, ist diese an einer
weiteren Schraubklemme anzuschließen. Dies ist erforderlich
bei sehr kurzen Klingelsignalen oder wenn die Klingel nicht
die Energie zum Laden des Puffer-Elkos liefern kann.
Bei der externen Spannungsversorgung ist folgender Hinweis
noch zu beachten: Zur Gewährleistung der elektrischen Si-
cherheit muss es sich bei der speisenden Quelle um eine
Sicherheits-Schutzkleinspannung handeln. Außerdem ist
Technische Daten: FS20 KSE
Sendekanäle:
Sendefrequenz:
Modulation:
Reichweite:
Anzeigen:
Programmierung/Konfiguration:
Auslösespannungen ohne externe Versorgung:
Spannungsversorgung: durch Auslösespannung (DC, AC) oder extern 5–16 V
Platinenabmessungen:
Best.-Nr.: 76095
Version 1.0
Stand: November 2007
2, getrennt konfigurierbar
868,35 MHz
bis zu 100 m (Freifeld)
LED für Programmierung und Quittungssignal
über 4 Taster und 2 Codierbrücken
5–16 V
oder 4,5–11 V
DC
(1 Kanal, keine Verzögerung, Dauer >0,5 Sek.)
46,5 x 45 mm (ohne Sendemodul)
BAU- UND BEDIENUNGSANLEITUNG
1
AM
AC
,
DC
4,5–11 V
AC
