10 Bau- und Bedienungsanleitung

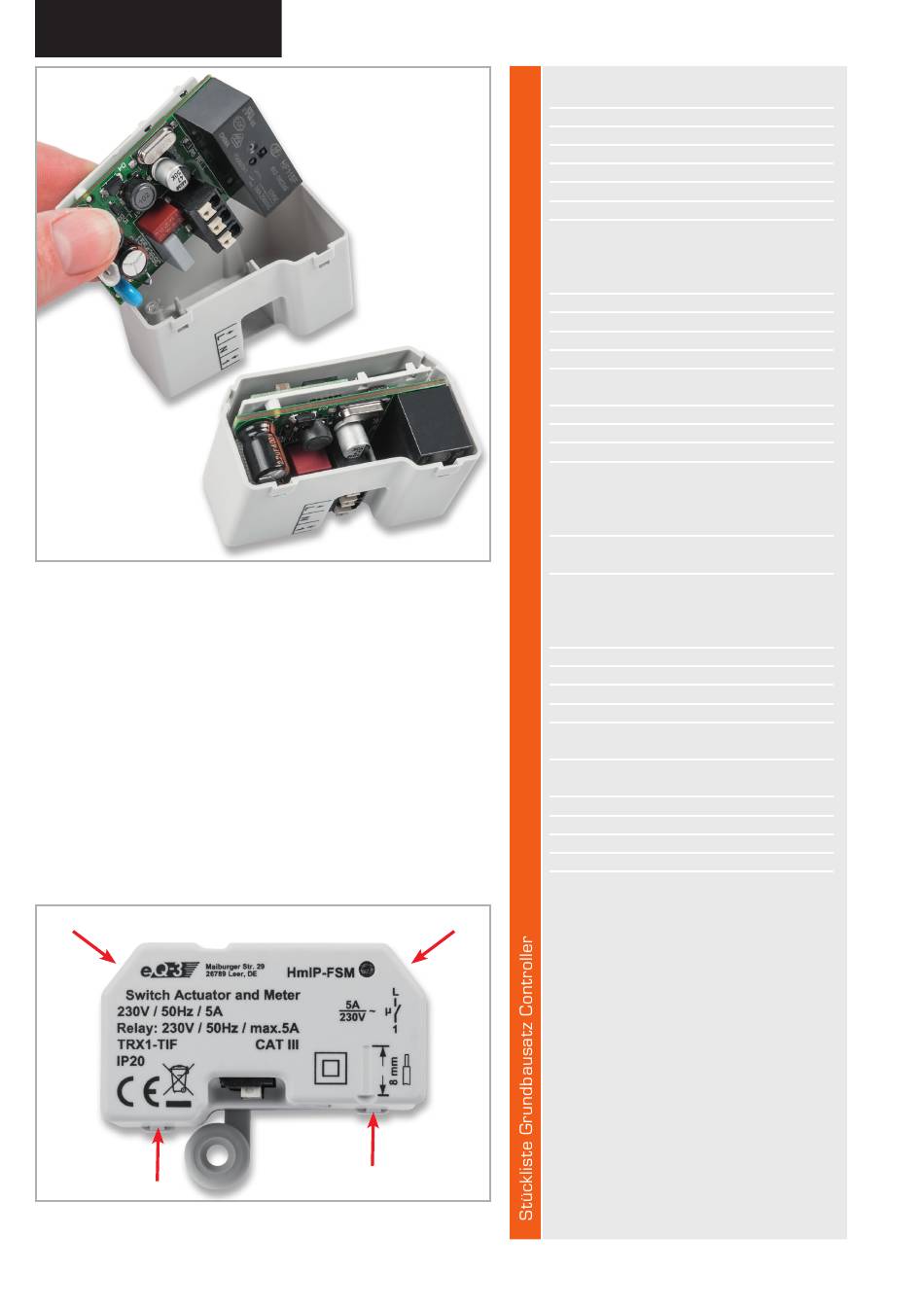

Bild 13: Das Einsetzen des Zusammenbaus in das Gehäuseunterteil. Hier ist darauf zu
achten, dass die zusammengebaute Einheit sauber vom Gehäuseunterteil gefasst wird und
der Klemmblock der Leistungsplatine am vorstehenden Teil des Gehäuses anliegen.
Nun wird die bisher montierte Einheit in das Gehäuseunterteil ein-
gesetzt (siehe
13). Hierbei ist darauf zu achten, dass die zusam-
mengebaute Einheit sauber vom Gehäuseunterteil gefasst wird und der
Klemmblock KL1 der Leistungsplatine am vorstehenden Teil des Gehäu-
ses anliegt.
Nun ist das Gehäuseoberteil inkl. Lichtleiter vorsichtig auf das Gehäu-
seunterteil inkl. Platinenzusammenbau aufzuschieben. Achten Sie dar-
auf, dass der Lichtleiter während der Montage nicht aus dem Gehäuse-
oberteil rutscht. Beide Gehäuseteile sind so weit zusammenzuschieben,
bis alle vier Befestigungsclips eingerastet sind (siehe
Prüfen Sie abschließend die Beweglichkeit des Tasters (siehe
Das Tastenbetätigungsgefühl muss deutlich zu spüren sein.
Bild 14: Beim Einschieben des Gehäuseunterteils in das Gehäuseoberteil ist das Einrasten
der vier Befestigungsclips zu prüfen.
www.elv.de
Widerstände:
0 Ω/SMD/0402
0 Ω/SMD/0603
100 Ω/SMD/0402
470 Ω/SMD/0402
2,2 kΩ/SMD/0402
470 kΩ/SMD/0402
100 kΩ/SMD/0402
1,5 MΩ/SMD/0402
Kondensatoren:
22 pF/50 V/SMD/0402
33 pF/50 V/SMD/0402
100 pF/50 V/SMD/0402
1 nF/50 V/SMD/0402
10 nF/50 V/SMD/0402
100 nF/16 V/SMD/0402
100 nF/50 V/SMD/0603
1 μF/16 V/SMD/0402
10 μF/16 V/SMD/0805
10 μF/50 V/SMD/1210
Halbleiter:
ELV151461/SMD
Serial EEPROM (I²C)/
M24M01-DF DW 6 T G/TSSOP-8
DC/DC-Wandler, TPS62125DSG, SMD
Sonstiges:
Duo-LED/rot-grün/SMD
Speicherdrossel, SMD, 10 μH/550 mA
Quarz, 24 MHz, SMD
SMD-Drucktaster, 1x ein, abgewinkelt
Buchsenleiste, 2x 6-polig, SMD
Stiftleiste, 1x 8-polig, gerade, THT,
4,2 mm Höhe
Sender-/Empfangsmodul TRX1-TIF,
868 MHz
Gehäuseunterteil
14).
Isolierplatte
15).
Lichtleiter
Gehäuseoberteil, bedruckt
QR-Code-Aufkleber für HMIP Geräte, weiß
R25
R24
R20
R21
R22, R23
R28
R26
R27
C38
C25, C26
C39, C48
C42, C47
C30, C31
C27, C33–C36,
C41, C45
C43
C28, C29
C32, C37, C40, C46
C44
IC20
IC21
IC22
D20
L20
Q1
TA1
BU1
TRX20
TRX20
