Knotenports

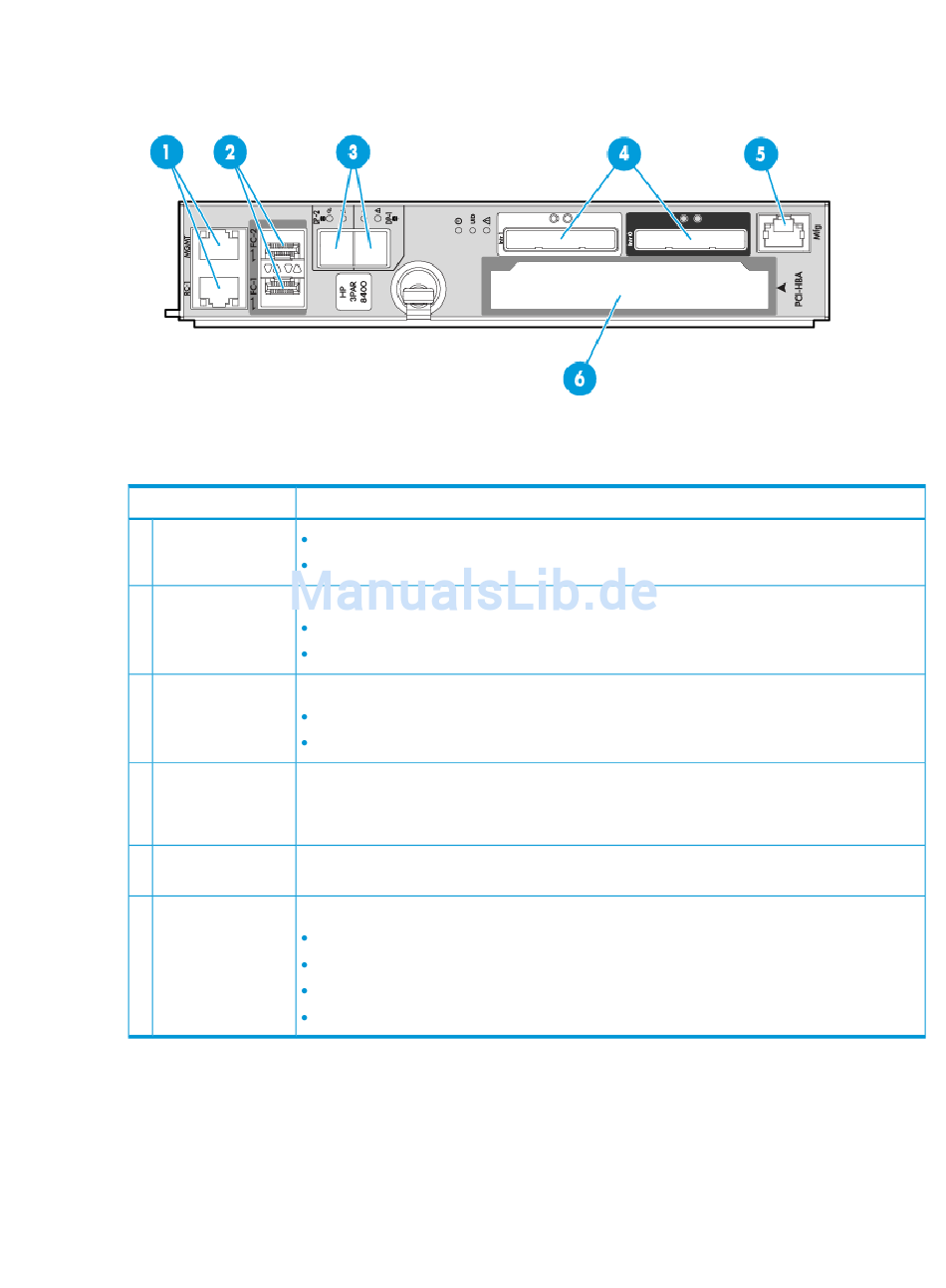

Abbildung 4 Position der Knoten-Ports
Tabelle 3 Beschreibung der Knoten-Ports
Port
1 Ethernet
2 Fibre Channel
3 SAS
4 Cluster-
Interconnect-Link
5 MFG
(serieller/Konsolen-Port)
6 PCI-HBA
Beschreibung
MGMT – 1 GBit Ethernet Port zum Verbinden der Storage Array-Verwaltungsschnittstellen
RC- 1 – 1 GBit Ethernet-Port wird für Remote Copy oder File Persona verwendet
Zwei 16 GBit FC-Ports werden zum Verbinden mit Host-Systemen verwendet:
FC- 1
FC-2
Zwei 12 GB SAS-Ports zum Verbinden der Drive Enclosures und I/O-Module über SAS-Kabel:
DP- 1
DP-2
Zwei Cluster-Interconnect-Link-Ports werden mit 4-Wege-Verbindungskabeln verwendet, die
die Controller Nodes verbinden
HINWEIS: Cluster-Interconnect-Link-Ports werden nur mit 4-Knoten-Systemen verwendet
Serieller/Konsolen-Port nur für HP interne Verwendung.
PCIe-Steckplatz für optionale Adapter:
16 GBit FC HBA-Adapter mit 4 Ports
10 GBit iSCSI/FCoE CNA-Adapters mit 2 Ports
1 GBit NIC HBA-Adapter mit 4 Ports
10 GBit Ethernet-Adapter mit 2 Ports
