Anschlussplan
Elektroinstallation
Der Stromanschluss muss den nationalen Sicherheitsvorschriften (VDE 0100/ Teil 701)
entsprechen. Auf die vom Hersteller angegebenen Spannungs- und Frequenz werte achten!!!
Die Duschkabine muss an einer dauerhaften fest verlegten Leitung angeschlossen sein, die der
allgemeinen Feuchtraumbestimmung entsprechen.
Es ist vom Elektriker eine allpolige Trennung mit mind. 3mm Kontaktöffnungsweite in die elektrische
Hausinstallation einzubauen.
Diese Einrichtung muss mit dem Fehlerstrom-Schutzschalter gesichert sein.
Dampfdusche 16A(FI/LS16 Ampere)
Als Stromzufuhr ist ein 3-poliges Feuchtraumkabel mit Querschnitt 3 x 2,5 mm² zu verwenden.
Den Schutzleiter der Dampfdusche mit dem Schutzleiter der Hausinstallation verbinden.
Weiteres ist ein Potenzialausgleich mindestens 4mm² an das Dampfduschen-Fußgestell
mittels Erdungsschelle anzuschließen.
Dem Käufer ist untersagt, Teile und elektrische Leitungen des Gerätes zu verändern oder
auszutauschen, ohne die Zustimmung des Herstellers.
Alle Installationen müssen vom autorisierten Fachmann ausgeführt werden, da sonst jeglicher
Garantieanspruch erlischt!!!
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2010-03
200
100
800
100
W K
300
400
OR9308

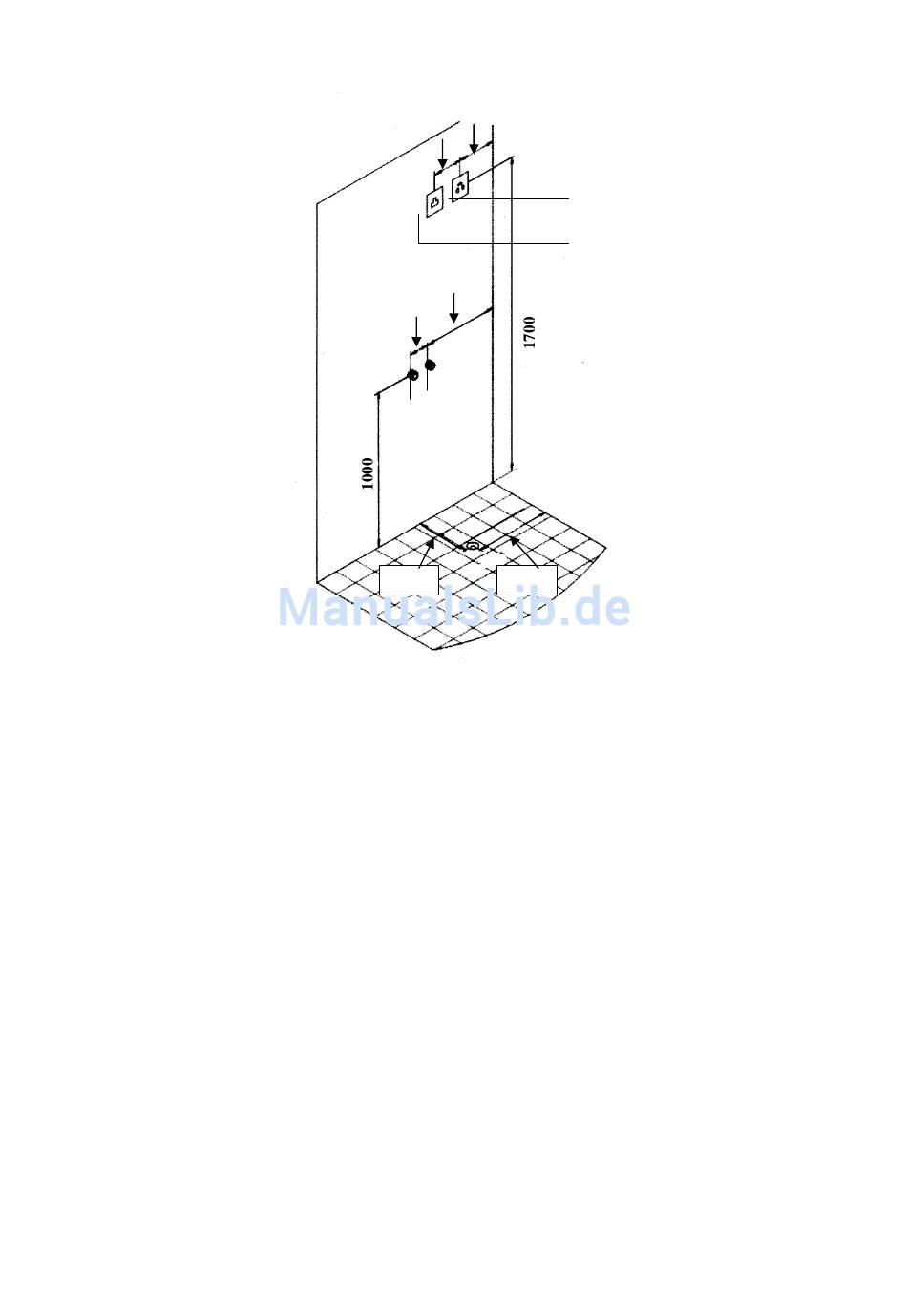

Stromanschluss
Telefonanschluss
Seite 5
