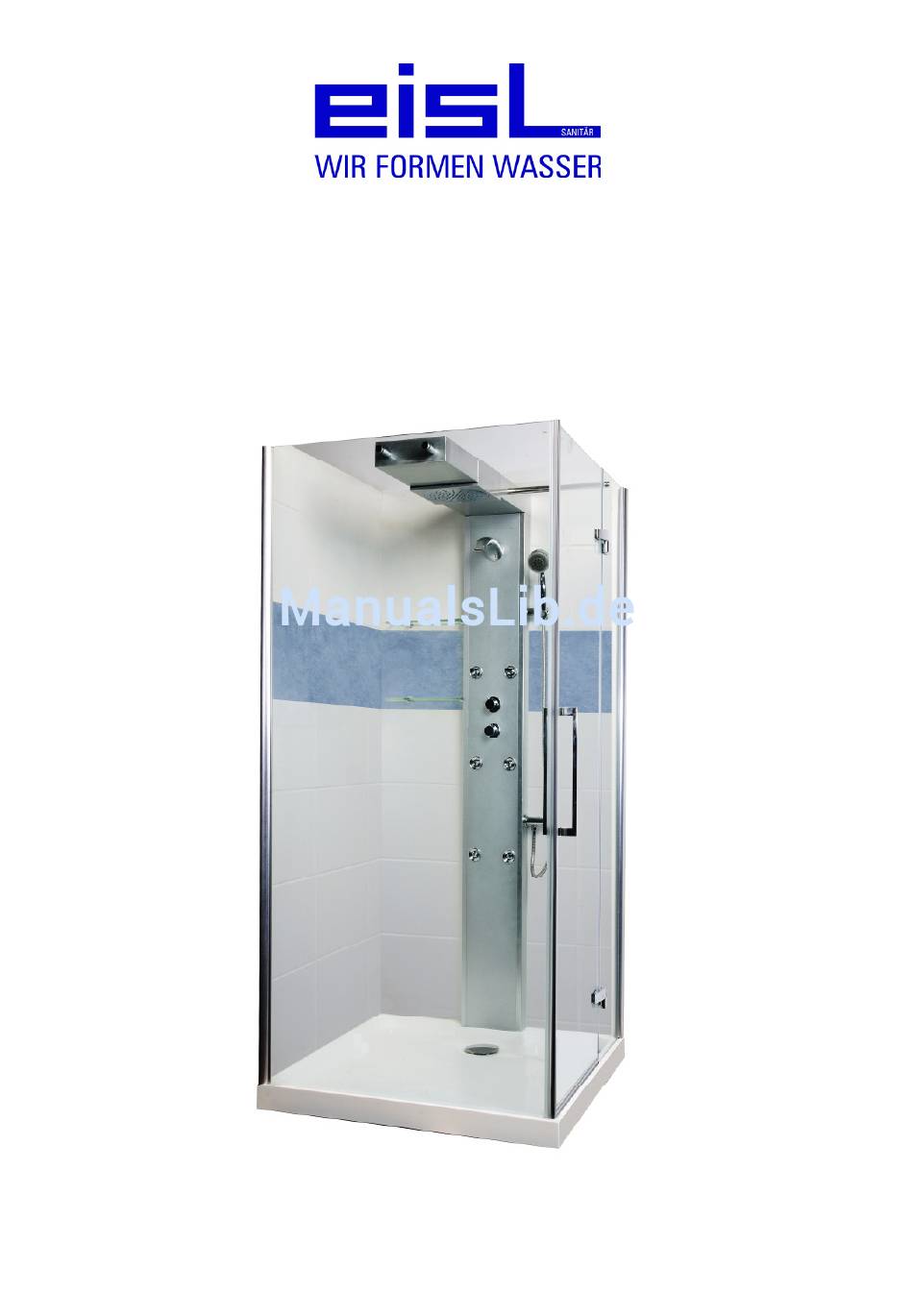

- Seite 1 Montage - und Bedienungsanleitung Design Duschkabinen-Set OR6713 100 x 100 x 215 cm Symbolfoto technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 2 Installateur nur einwandfreie Teile zusammenbaut, was Ihnen ebenfalls Montagekosten spart. Sollten Sie nach dem Aufbau Mängel feststellen, müssen diese ausschließlich bei unserem Kundendienst (EISL) gemeldet werden. Der Kundendienst beauftragt den von EISL zertifizierten Servicedienst zur Behebung der Reklamation. Bei Nichteinhaltung dieser Vorschrift werden keine Kosten übernommen.
- Seite 3 Halterung für Ablage Kreuzschlitzschraube M4*20 Duschhalter Ø 4 Sechskantmutter Ø 4 Unterlegscheibe Doppel-Nippel Gummidichtung ½ “ Sechskantschraube Anschlusswinkel M6*12 Ø 6 Sechskantmutter Dübel Werkzeuge: Maßband Stift Wasserwaage Silikon Bohrmaschine Innensechskant- Gummihammer Kreuzschraubenzieher schlüssel technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 4 Seite. Bestimmen Sie zunächst die Position. Bohren Sie die vorgesehenen Löcher und schlagen Sie die Wanddübel ein. 3. Verwenden Sie die Senkkopfschrauben 4.2*30 zum Festziehen der Profile. technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 5 Ziehen Sie die Säule mit einer Sechskantschraube des Formats M6*12 fest. Verwenden Sie eine Schraube des Formats M4*20 mit Kreuzkopf, eine Unterlegscheibe und den mit M4-Muttern befestigten Brausehalter, wie in Abbildung 5.2 gezeigt. 6. Wasseranschlüsse 1200 technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 6 Verbinden Sie Quadersäule und Brausetasse. Schließen Sie zunächst die Kaltwasserleitung an. Heben Sie die Quadersäule an und schlagen Sie sie in den Anschlusswinkel ein. 8. Befestigen Sie die Quadersäule wie im Folgenden gezeigt. technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 7 9. Montieren Sie die Streben, und schließen Sie die Handbrause mit dem Brauseschlauch an, wie in der Abbildung gezeigt. technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 8 Dadurch sollte das feststehende Glas justiert werden. Passt die bewegliche Tür nicht zur feststehenden, korrigieren Sie das feststehende Glas, und bringen Sie das Abdeckprofil an, vgl.10-4. Klopfen Sie den seitlichen Dichtungsstreifen fest, vgl. 10-5. technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 9 1. Drehen Sie den Einsteller auf das Symbol für die gewünschte Funktion. 2. Bewegen Sie den Handgriff nach links oder rechts, um die gewünschte Temperatur einzustellen. Schwallbrause Rückendüsen Kopfbrause Handbrause Temperatur- einstellung Vorderansicht der Armatureneinheit Rückansicht der Armatureneinheit technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
- Seite 10 Die Glastüren dürfen nicht zu hart geschoben oder gezogen werden, um ein Herausrutschen der Schiebetüren zu vermeiden. Reinigen Sie regelmäßig das Rollensystem und die Rahmenführung und alle dazugehörigen Teile und tragen Sie ggf. etwas Schmiermittel auf. technische und inhaltliche Änderungen vorbehalten OR6713 Seite Ausgabe 2009-10...
