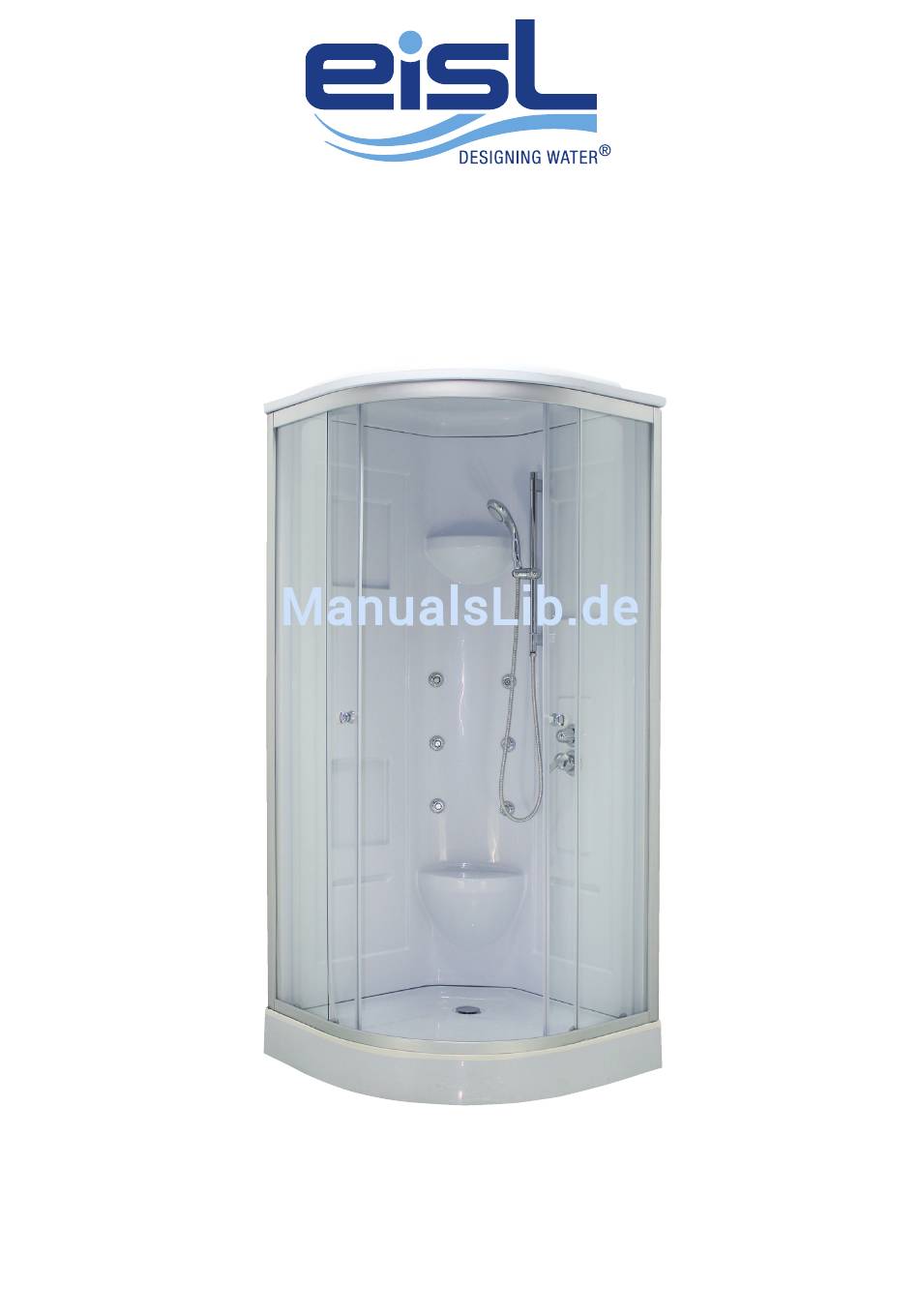

- Seite 1 Montage- und Bedienungsanleitung Komplettdusche Lido ORR351 90 x 90 x 218 cm Symbolfoto Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 1 - Ausgabe 2015-09...
-
Seite 2: Wichtiger Hinweis
Wände o. Sockel usw.), nachträglich geschlossene Durchgänge nach Einbau der Duschen (z.B. Türdurchgänge) wird keine Haftung übernommen. 6. Es muss gemäß unserer Bedienungs- und Aufbauanleitung verfahren worden sein. Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 2 - Ausgabe 2015-09... - Seite 3 1) Maßskizze 2) Werkzeuge Schraubenschlüssel Bohrmaschine Bohrer Ø 2,5 mm Gummihammer Schlitzschraubenzieher Holzblock Bleistift Inbusschlüssel Kreuzschlitzschraubenzieher Maßband Wasserwaage Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 3 - Ausgabe 2015-09...
- Seite 4 Führungsschiene oben Laufrolle oben Führungsschiene unten Laufrolle unten Aluminiumseitenprofil Türstopper Magnetleiste Ablage Kopfbrause Abfluss Halterung für Handbrause Glasfixteil Kunststoffleiste Brausestange F-förmig Befestigungsmutter für Bohrer Ø2,5 Kopfbrause Brauseschlauch Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 4 - Ausgabe 2015-09...
- Seite 5 Der Durchmesser des Abflusses sollte mindestens 50 mm betragen. HINWEIS: Einheit: Millimeter (mm) Kalt- und Warmwasseranschluss A + B rechte Seite Wandabfluss C rechte oder linke Seite Warmwasser 1/2“ Kaltwasser 1/2“ Wandabfluss dn 50 Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 5 - Ausgabe 2015-09...
-
Seite 6: Montage Der Brausetasse
1. Richten Sie die Einstellfüße mit Hilfe einer Wasserwaage aus, um die Brausetasse waagrecht aufzustellen. Ziehen Sie die Mutter mit einem Schraubenschlüssel fest. Mutter Einstellfuß 6) Montage des Aluminiumrahmens Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 6 - Ausgabe 2015-09... -
Seite 7: Montage Der Glasteile
7) Montage der Glasteile Glasfixteil Glasfixteil Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 7 - Ausgabe 2015-09... - Seite 8 Montage der Glasteile Glastür Glastür Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 8 - Ausgabe 2015-09...
-
Seite 9: Montage
8) Montage Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 9 - Ausgabe 2015-09... -
Seite 10: Rückansicht Der Wasserverteilung
9) Montage 5x20 4x12 10) Rückansicht der Wasserverteilung Kopfbrause Kaltwasser Warmwasser Rückendüsen Handbrause Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 10 - Ausgabe 2015-09... - Seite 11 Handbrause zu aktivieren. (siehe Abb. Umsteller) wand Rückwand Vorderansicht der Armatureneinheit Rückansicht der Armatureneinheit Vorderansicht der Armatureneinheit Kopfbrause Handbrause Rückendüsen Umsteller Warmwasser Kaltwasser Einhandmischer Warmwasserzufuhr Kaltwasserzufuhr Einhebelmischers Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 11 - Ausgabe 2015-09...
-
Seite 12: Abdichten Der Dusche (Silikonieren)
Die Glastüren dürfen nicht zu hart geschoben oder gezogen werden, um ein Herausrutschen der Schiebetüren zu vermeiden. Reinigen Sie regelmäßig das Rollensystem und die Rahmenführung und alle dazugehörigen Teile und tragen Sie ggf. etwas Schmiermittel auf. Technische und inhaltliche Änderungen vorbehalten - ORR351 - Seite 12 - Ausgabe 2015-09...
