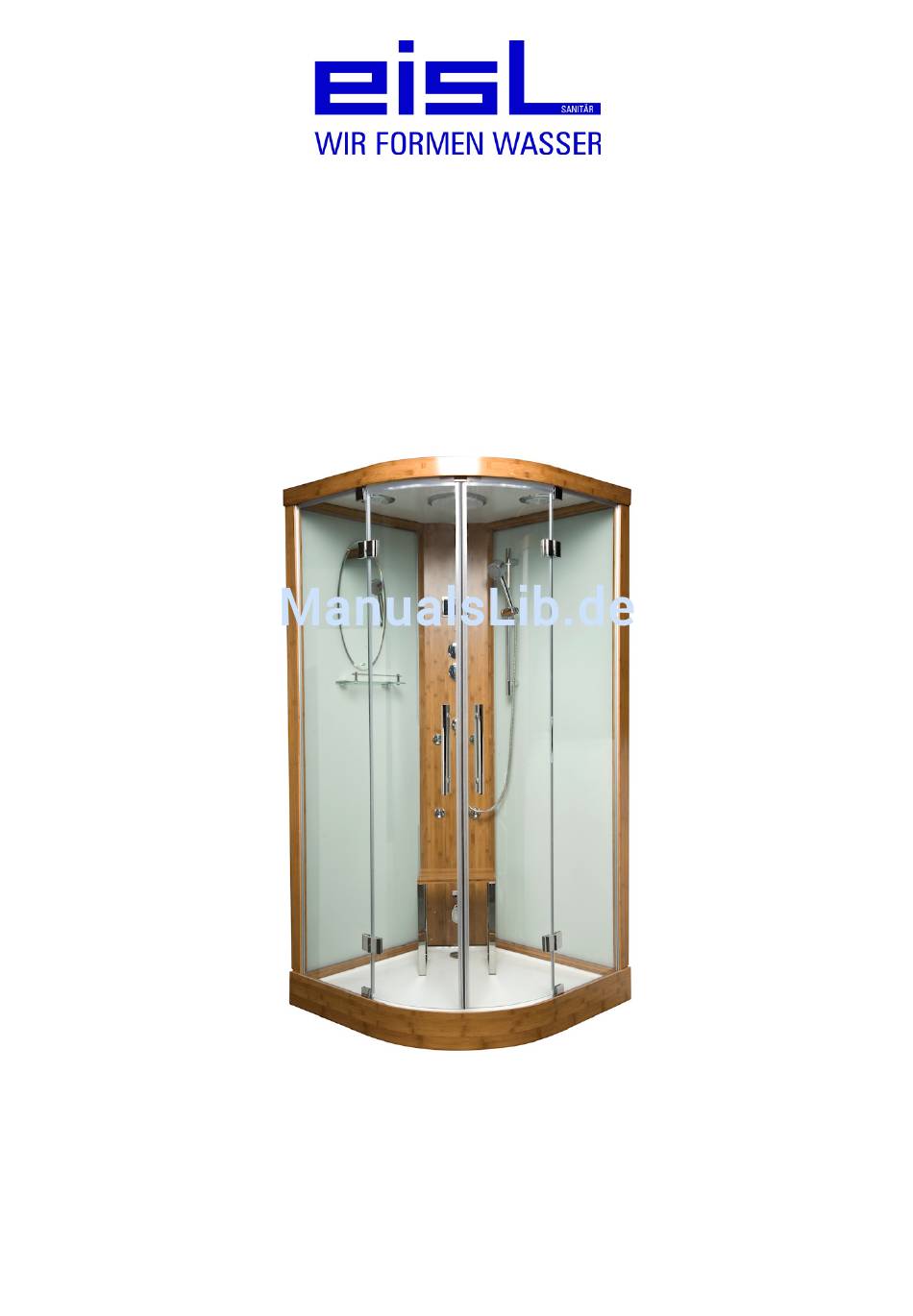

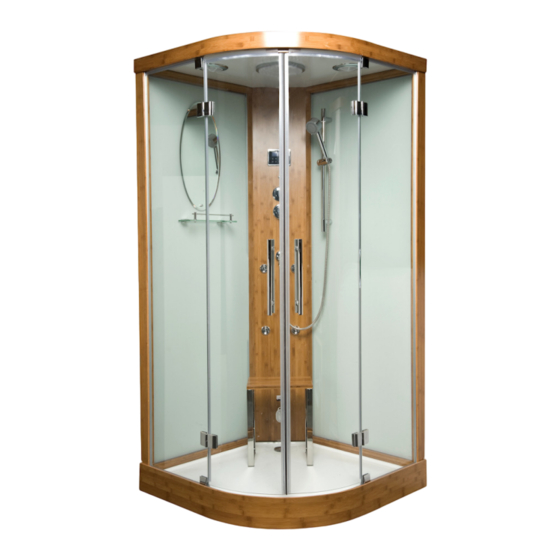

- Seite 1 Montage - und Bedienungsanleitung Dampfdusche ORS013 Komplettdusche ORS014 Symbolfoto 100 x 100 x 215 cm technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 1 Ausgabe 2010-12...
- Seite 2 Bei diesem Modell sind der Netzschalter und der Fehlerstrom-Schutzschalter nicht zulässig und muss vom Kabel abgetrennt werden. Die Dusche muss von einem autorisierten Fachmann über eine Feuchtraumverteilerdose an die elektrische Hausinstallation angeschlossen werden. technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 2 Ausgabe 2010-12...
- Seite 3 Installateur nur einwandfreie Teile zusammenbaut, was Ihnen ebenfalls Montagekosten spart. Sollten Sie nach dem Aufbau Mängel feststellen, müssen diese ausschließlich bei unserem Kundendienst (EISL) gemeldet werden. Der Kundendienst beauftragt den von EISL zertifizierten Servicedienst zur Behebung der Reklamation. Bei Nichteinhaltung dieser Vorschrift werden keine Kosten übernommen.
- Seite 4 Maßskizze technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 4 Ausgabe 2010-12...
- Seite 5 Teile Bauelement Menge Nr. Bauelement Menge Lautsprecher Ventilator Scharniere Handbrause Bedienfeld Gleiter Ablage Massagedüsen Griff Armatur Tür Wandanschluss Sitz Brauseschlauch Glasklemme Dampfaustritt (ORS013) Kopfbrause Brausetasse technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 5 Ausgabe 2010-12...
-
Seite 6: Montage
1-1 so ein, dass die Brausetasse horizontal ausgerichtet ist und ca. 5 – 10 mm Abstand zum Boden hat. Bauelement Bauelement 1 linkes Glasfixteil 4 Bambusrückwand 2 Kunststoffdichtung Kunststoffdichtung 3 Bambussteher technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 6 Ausgabe 2010-12... -
Seite 7: Installation
Installation Montage der Glasfixteile Schritt 2 Glasfixteil Glasfixteil Bauelement Bauelement 1 Dichtung 4 Unterlegscheibe Ø5 2 Glasfixteil Obere Abdeckung 3 Kreuzschlitz-Blechsenkschrauben Glasklemme ST5*50 technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 7 Ausgabe 2010-12... - Seite 8 Montieren Sie die Scharniere der Drehtür in einem Winkel von 5 – 15 Grad, um Kratzer auf dem Glas und der oberen Abdeckung zu vermeiden. Bauelement Nr. Bauelement 4 Griff Kunststoffdichtung Magnetdichtung Scharniere technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 8 Ausgabe 2010-12...
- Seite 9 Montage Montage der Glasablage, Brausestange und Spiegel Schritt 4 Bauelement Bauelement Glasklemme Handbrause Glasablage Brauseschlauch Ablagenhalter Bambus-Sitzauflage Brausestange Edelstahl-Sitzgestell Spiegel 10 Kreuzschlitz-Senkblechschraube ST4*35 technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 9 Ausgabe 2010-12...
-
Seite 10: Installationsschritte
1. Montage von Duschtasse, Rückwand 2. Montage der vorderen festen Glasfixteile und Glasfixteilen und der oberen Abdeckung 3. Montage der beweglichen Tür 4. Montage von Ausstattungsteilen und des Griffes technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 10 Ausgabe 2010-12... - Seite 11 Schema der Wasserverteilung (Dampfdusche ORS013) Kopfbrause Handbrause Rückendüsen Warmwasserzufuhr Kaltwasserzufuhr Einlassventil Restwasserentleerung Dampfauslass Achtung: AIIe Leitungen sollten Abfluss luftdicht abgeschlossen sein Schema der Wasserverteilung (Komplettdusche ORS014) Kopfbrause Handbrause Rückendüsen Kaltwasserzufuhr Warmwasserzufuhr technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 11...
- Seite 12 12 Volt 3 x 1,5 mm² Die Komplettdusche muss mit einem Fehlerstrom-Schutzschalter 13A (FI/LS13) gesichert sein. Allgemeine Vorraussetzungen (ORS013 und ORS014) Die Dusche muss an einer dauerhaften fest verlegten Leitung angeschlossen sein, die der allgemeinen Feuchtraumbestimmung entspricht. Es ist vom Elektriker eine allpolige Trennung mit mind. 3 mm Kontaktöffnungsweite in die elektrische Hausinstallation einzubauen.
- Seite 13 Schaltplan (Dampfdusche ORS013) Eingangsspannung: Nennleistung: Schaltkasten Nennstrom: Wasserschutzgrad: Sicherheitsklasse: Modell: Dampfleitung Steuerdatenleitung 1 Erdung Ventilator Farblicht Temperaturfühler Dampf- generator 230V Lautsprecher Lautsprecher Antenne Steuergerät Schaltplan (Komplettdusche ORS014) Schaltkasten Temperaturfühler Antenne Ventilator Lautsprecher Farblicht Steuergerät technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014...
-
Seite 14: Bedienung
Griff auf das Symbol Rückendüsen. Handbrause Rücken- düsen 2. Dampfaustritt ( Dampfdusche ORS013) Öffnen Sie die Abdeckung des Dampfaustritts, füllen Sie Aroma- oder Kräuterzusätze ein. Schließen Sie sie wieder, und aktivieren Sie dann das Dampfsystem. Achten Sie nach dem Dampfduschen bitte darauf, dass im Dampfaustritt keine Wasserrückstände verbleiben. - Seite 15 Bedienfeld (Dampfdusche ORS013) Speicher Temperatur UKW-Frequenz Dampf ein/aus Deckenlampe (Farblicht) MP3,Temperatur, Frequenz Ventilator Musik und aktuelle Musik Taste „+“ Uhrzeit für Musikwiedergabe Taste „-“ Zeiteinstellung MP3/CD/FM G Lautstärke- und Zeitanzeige Menü/Einstellen Lautstärke MP3 Wiedergabe/Pause Uhrzeit 10 Ein / Aus Lautstärkeeinstellung UKW-Frequenz- und MP3- Einstellungen Taste „+“...
- Seite 16 Beschreibung der Funktionen 1. Funktion (1). Dampffunktion (ORS013) (2). Ventilator (3). Zeit und Temperatureinstellung (4). Deckenlampe mit mehreren Farben / Farblichttherapie (5). CD Anschluss (6). Radio / MP3 2. Bedienungsanleitung (1). Ein- und Ausschalten Einschalten: Drücken Sie bei eingeschaltetem Gerät eine beliebige Taste im Bedienfeld.
- Seite 17 Die Dampfdusche ist mit einem Kühlungssystem ausgestattet. Wenn Sie die Dampfdusche ausschalten und der Dampfgenerator noch erhöhte Temperatur aufweist, beginnt der Generator selbsttätig abzukühlen. Dieser Vorgang dauert bis zu 3 Minuten. In dieser Zeit hören Sie das Magneteinlassventil. technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 17 Ausgabe 2010-12...
-
Seite 18: Fehlerbehebung
1. Lampe richtig anschließen angeschlossen 2. Lampenzuleitung auswechseln 2. Lampenzuleitung defekt Abdichten der Dusche (silikonieren) Symbolfoto = Silikonnähte Verwenden Sie zum Silikonieren von Verbindungsstellen der Dusche nur hochwertiges hitzebeständiges Sanitärsilikon! technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 18 Ausgabe 2010-12... - Seite 19 SICHERHEITSHINWEIS (für Dampfdusche ORS013) Vor dem ersten Benutzen empfehlen wir eine gründliche Reinigung und einen Test aller Funktionen. Machen Sie sich mit der Bedienung vor dem Benutzen vertraut!!!! Nach längerer Standzeit sind die Leitungen der Kopf-, Körper-, Handbrause und Fußmassage durch Öffnen des Einhandmischerhebels mit heißem Wasser durchzuspülen.
- Seite 20 Für die Dichtheit sowie die Schimmelpilzbildung bei Silikonfugen wird im Rahmen der Gewährleistung nicht gehaftet. Silikonfugen sind Wartungsfugen und müssen vom Kunden kontrolliert werden. Silikonfugen müssen nach der Benützung gereinigt und getrocknet werden, so kann einer Schimmelbildung vorgebeugt werden. technische und inhaltliche Änderungen vorbehalten ORS013 und ORS014 Seite 20 Ausgabe 2010-12...
