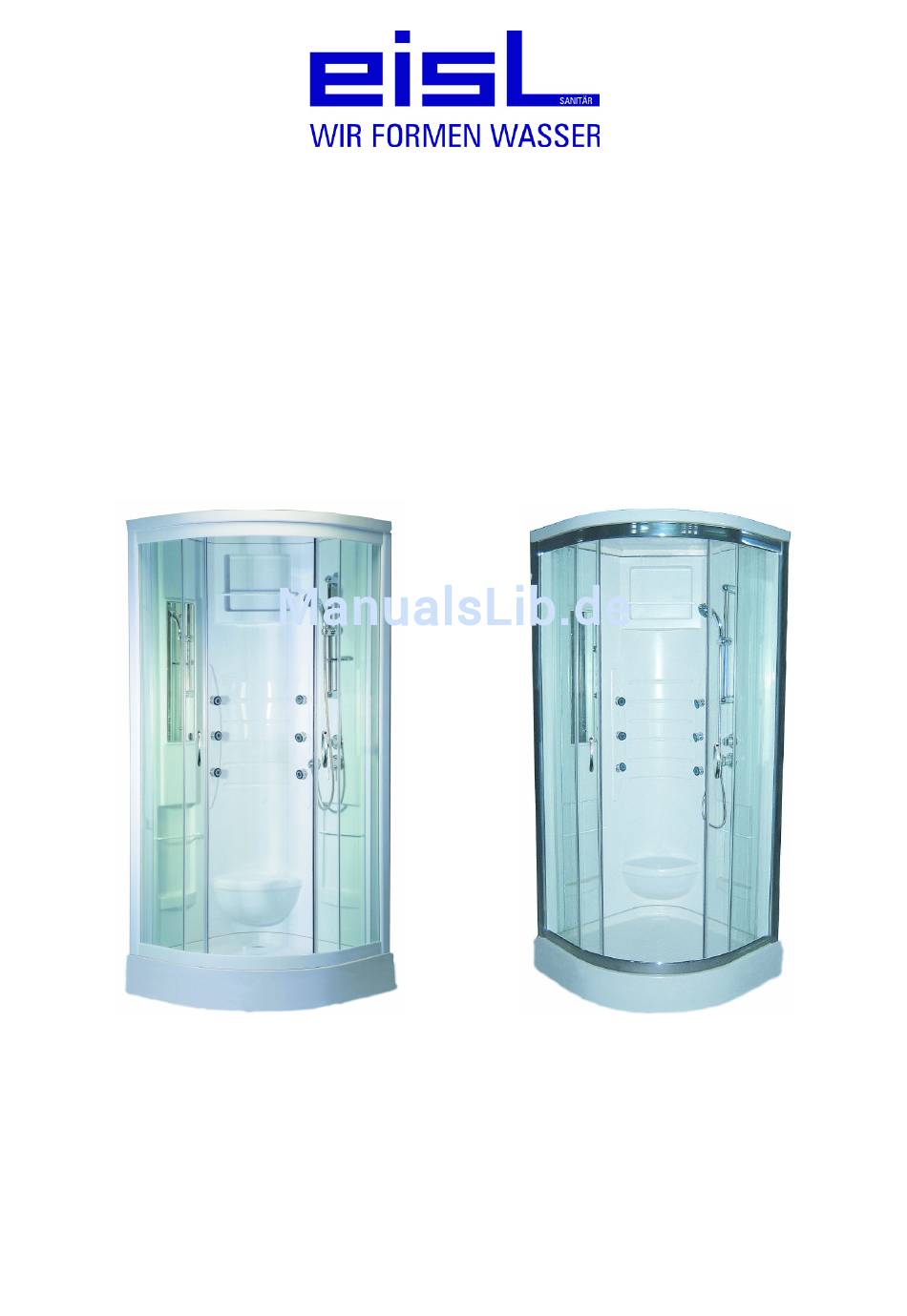

- Seite 1 Montage - und Bedienungsanleitung Komplettdusche Weiß OR20590 Chrom OR28326CR technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 1 Ausgabe 2010-05...
- Seite 2 Zusatz zur Bedienungsanleitung Komplettdusche weiß OR20590 chrom OR28326CR !ACHTUNG! Bei diesem Modell sind die Bohrlöcher in der Brausetasse und dem Deckel nicht vorgebohrt. Nehmen Sie die Seiten 9 und 15 als Vorlage für die Bohrungen. technische und inhaltliche Änderungen vorbehalten...
- Seite 3 Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf einer Wellness DUSCHE. Lesen Sie bitte vor dem Einbau und Gebrauch der Dusche die Gebrauchsanweisung sorgfältig durch und benutzen Sie das Gerät nur, so wie in der Gebrauchsanweisung beschrieben. Wichtiger Hinweis Lösen Sie das Etikett der Seriennummer von der Glasfront und kleben es in das dafür vorgesehene Feld auf der Rückseite der Garantieurkunde.
- Seite 4 1.Abdeckung mit Kopfbrause 7.Mischeinheit mit Umsteller 2.Rückwand 8.Brausestangengarmitur 3.Obere Laufschiene 9.Ablage mit Reling 4.Vorderfront 10. Massagedüsen 5.Spiegel 11. Sitz 6.Brausetasse technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 4 Ausgabe 2010-05...
- Seite 5 Abb.: 2 Benötigte Werkzeuge (nicht im Lieferumfang): Wasserwaage, Silikonpresse, Handbohrmaschine, Metallbohrer 3 bis max. 3,2mm, sowie 6,00mm, Gabelschlüsselsatz oder "Engländer", Bleistift, Klebeband, Kreuzschraubendreher, Schlitzschraubendreher. Des weiteren nicht im Lieferumfang: hochwertiges Sanitärsilikon transparent, HT-Abwasser-Verlängerungen oder Bögen, - Heiß-Kaltwasser Panzerzulaufschläuche mit ½ Zoll Verschraubungen, eventuell erforderliche Druckminderer, Absperrventile.
- Seite 6 Schematische Darstellung des Wasseranschlusses 1. Vorbereitung Wassersäule Bereiten Sie bitte das Kalt- und Warmwasser- Schlussventil G ½“ vor, es sollte nicht mehr als 20 mm aus der Wand herausragen. 2. Vorbereitung Abfluss Der Durchmesser des Abflusses sollte mindestens 50 mm betragen. HINWEIS: Einheit: Millimeter (mm) Kalt- und Warmwasseranschluss A + B rechte Seite Wandabfluss C rechte oder linke Seite...
- Seite 7 Symbolfoto = Silikonnähte Verwenden Sie zum Silikonieren von Verbindungsstellen der Dusche nur hochwertiges hitzebeständiges Sanitärsilikon! technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 7 Ausgabe 2010-05...
- Seite 8 Schutzfolien: Entfernen Sie alle Schutzfolien von den gelieferten Bauteilen, achten Sie bitte besonders auf das Entfernen der Folie an den Verbindungsstellen! Vormontage Ablaufventil /Siphon Montieren Sie den Siphon mit der dazugehörigen Dichtung am Ablaufstutzen der Wanne/Duschtasse, (nur handfest anziehen, keine Zange verwenden - Bruchgefahr). Richten Sie dabei den Siphon so weit wie möglich aus, dass er zum Ablauf- Wandanschluss zeigt.
- Seite 9 Abb.: 4 Setzen Sie die Rückwand auf die Brausetasse auf und positionieren sie diese richtig. Stellen Sie nun Verbindungslöcher mit einem Durchmesser von 6mm her. Verwenden Sie die Löcher der Rückwand dafür als Schablone! Mit den Teilen A5 befestigen Sie nun die Rückwand mit der Brausetasse. technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 9...
- Seite 10 Abb.: 5 Die Handbrause mit der Schubstange an der Dusch-Rückwand befestigen. Die Bauteiledurchführung mit Silicon abdichten. technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 10 Ausgabe 2010-05...
- Seite 11 Abb.: 6 Die Glas-Seitenteile in den Aluminiumrahmen einsetzen und mittels des oberen Querträgers befestigen. An der Innenkante der Glasscheiben die Dichtprofile aufstecken (C3). (Achten Sie bitte bei dem Zusammenbau darauf, dass sie die Querprofile nicht verbiegen.) Im Anschluss versiegeln Sie die Scheiben zu den Aluprofilen –zur Seite, nach oben und unten mit Silikon von Außen.
- Seite 12 Abb.: 7 Die Räder an die 2 Glastüren schrauben (noch nicht festziehen!) und in die oberen und unteren Führungen des Aluminiumrahmens einsetzen. An die Aussenkanten der Türen ebenfalls Gummi-Dichtprofile (C3) aufstecken. technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 12 Ausgabe 2010-05...
- Seite 13 Abb.: 8 Die Räder der Glastüren justieren und festziehen, anschließend die Magnet-Dichtprofile auf die Tür- Innenkanten aufstecken. Die Türgriffe montieren. technische und inhaltliche Änderungen vorbehalten OR 20590 Seite 13 Ausgabe 2010-05...
- Seite 14 Abb.: 9 Die Glas-Vorderwand nun auf die Duschtasse aufsetzen und sorgfältig ausrichten. An der Dusch- Rückwand die nötigen Verbindungslöcher wie Sie am Alurahmen vorgebohrt sind markieren und mit der Handbohrmaschine 3 – max.3,2 mm vorsichtig vorbohren. (Verwenden Sie die vorgebohrten Aluminiumprofile als Schablone für die Löcher der Rückwand.) Nun die Vorder- und Rückwand mit den Schrauben A1 zusammenschrauben.
- Seite 15 Abb.: 10 Den Deckel nun vorsichtig aufsetzen und die Verbindungslöcher mit einem Durchmesser von 6 mm vorbohren. Verwenden Sie die Löcher der Rückwand als Schablone für die Verbindungslöcher in den Deckel. Befestigen Sie nun mit den Teilen A1 die Rückwand mit dem Deckel und den Aluminiumrahmen.
- Seite 16 Endversiegelung der Dusche Alle Verbindungsflächen zwischen Duschtasse, Rückwand, Glasfront und Deckel der Kabine mit hochwertigem Sanitärsilikon abdichten. Nachkontrolle Überprüfen Sie alle Anschlüsse, Ventildurchführungen, Verschraubungen auf festen Sitz und Dichtigkeit. Gegebenenfalls die Silikonverbindungen neu versiegeln und Verschraubungen leicht nachziehen bzw. die Bauteiledurchführungen neu versiegeln. Die fachlich richtige Ausführung ist Voraussetzung für die Dichtheit der Dusche.
-
Seite 17: Wartung Und Pflege
Wartung und Pflege: Wartung: Überprüfen Sie die Dusche regelmäßig auf Dichtigkeit und silikonieren gegebenenfalls die entsprechenden Stellen nach. Überprüfen Sie die wasserführenden Schlauchverschraubungen und Bauteiledurchführungen auf ihre Dichtigkeit. Sollte ein Bauteil defekt sein, melden Sie dies bitte ihrem Händler, Sie bekommen dann zur Selbstmontage innerhalb der Garantiezeit ein neues Bauteil zugesandt. - Seite 18 Benutzung der Regler Mischer / Wasser-Regler Bewegen Sie den Kopf nach oben bzw. unten um das Wasser ein (on) oder aus (off) zuschalten. Drehen Sie den Mischer links (Heißwasser) oder rechts (Kaltwasser) um die gewünschte Temperatur einzustellen. Umsteller / Funktionswahl Drehen Sie den Regler links oder rechts, um die gewünschte Funktion einzustellen.
