Bedienungsanleitung für die Mischbatterie
1. Drehen Sie den Einsteller auf das Symbol für die gewünschte Funktion.
2. Durch das Drehen des Einstellers können Sie die Durchflussmenge erhöhen oder
verringern.
3. Bewegen Sie den Handgriff nach links oder rechts, um die gewünschte Temperatur
einzustellen.
Handbrause
Rückendüsen
Einstellung der
Durchflussmenge
Temperatureinstellung

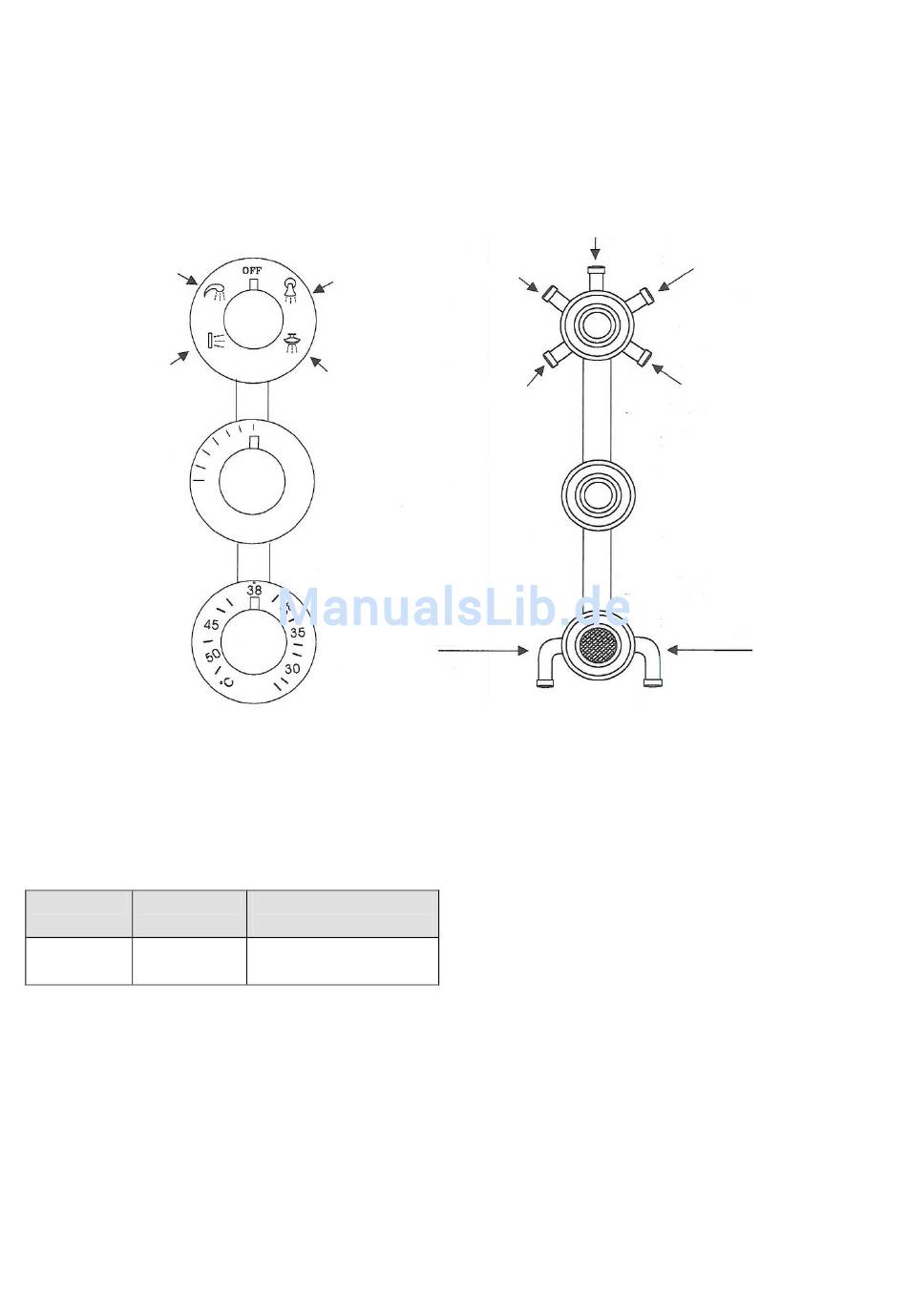

Vorderansicht der Armatureneinheit
10. Elektroinstallation
Spannung Frequenz
~ 230 Volt 50/60 HZ
Ein separater Stromkreis mit separater und fester allpoliger Abschaltung und gutem
Erdschutzleiter ist erforderlich. Der Querschnitt des Stromkabels darf nicht kleiner als
2
1,5mm
sein.
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2009-06
Wanneneinlauf
Kopfbrause
Steuerkreis-
Spannung
12 Volt
OFF
Wanneneinlauf
Kopfbrause
Kaltwasser
Rückansicht der Armatureneinheit
OR6712
Handbrause
Rückendüsen
Warmwasser
Seite
8
