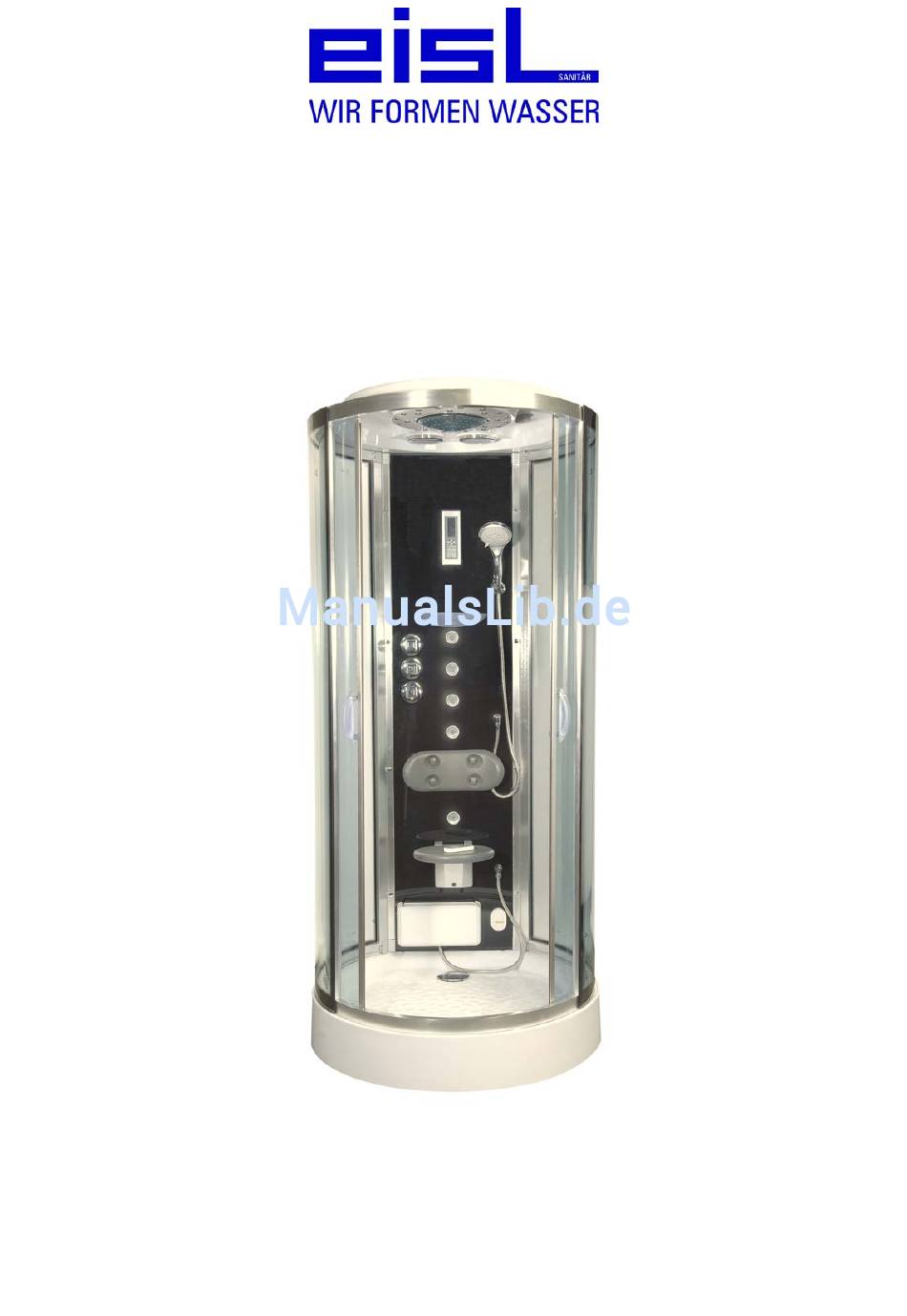

- Seite 1 Montage - und Bedienungsanleitung Dampfdusche OR823 technische und inhaltliche Änderungen vorbehalten OR823 Seite 1 Ausgabe 2010-03...
- Seite 2 Installateur nur einwandfreie Teile zusammenbaut, was Ihnen ebenfalls Montagekosten spart. Sollten Sie nach dem Aufbau Mängel feststellen, müssen diese ausschließlich bei unserem Kundendienst (EISL) gemeldet werden. Der Kundendienst beauftragt den von EISL zertifizierten Servicedienst zur Behebung der Reklamation. Bei Nichteinhaltung dieser Vorschrift werden keine Kosten übernommen.
-
Seite 3: Allgemeine Beschreibungen
7. Führungsrahmen oben (Führungsrahmen 20. Duschanschluss in Plastikverbindung einführen) 21. Rücklehne 8. Schiebetür 22. Hüftmassagedüse 9. Ausgleichsprofil 23. Sitz 10. Dekorabdeckung 24. Abfluss 11. Innenseite Dekorabdeckung 25. Duschwanne 12. Schraube technische und inhaltliche Änderungen vorbehalten OR823 Seite 3 Ausgabe 2010-03... - Seite 4 Führungsrahmen 1 extra Stopper 9 St. 1 extra 4*10 Schraube 9 St. Plastikstopper/ 1 extra Dekorabdeckung 14 St. Dekorationsteile/ 2 extra Handgriff 2 St. 4*8 Schraube 4 St. Befestigung Wandhalter technische und inhaltliche Änderungen vorbehalten OR823 Seite 4 Ausgabe 2010-03...
- Seite 5 1. Führen Sie den Führungsrahmen in die festen Türelemente ein. Schrauben Sie die 4*8 Schraube ein und bringen Sie die Dekorabdeckung an. Glas der festen Tür 4*8 Schraube Führungsrahmen Führungsrahmen in Plastikelement Plastikelement der Säule einführen technische und inhaltliche Änderungen vorbehalten OR823 Seite 5 Ausgabe 2010-03...
- Seite 6 Rolle Schraubenzieher ein und justieren Sie die Nuss mit einem Schraubenschlüssel, bis die Türen bündig schließen und sich gleichzeitig bequem bewegen lassen. 7. Bringen Sie die Dekorabdeckungen auf die Rollenelemente technische und inhaltliche Änderungen vorbehalten OR823 Seite 6 Ausgabe 2010-03...
- Seite 7 4. Schließen Sie den oberen Duschkopf an. Verwenden Sie dazu die vorgesehenen Löcher im oberen Deckenelement. 5. Montieren Sie das obere Deckenelement auf der Kabine. 6. Kontrollieren Sie den Sitz des oberen Deckenelements und der festen Türelemente. technische und inhaltliche Änderungen vorbehalten OR823 Seite 7 Ausgabe 2010-03...
- Seite 8 Säulenwand und des festen Türelements. 8 Stück. Plastikelement Aluminiumelement feste Tür Glas Handschraube NO. 3 Handschraube Funktion: Befestigung der Kabine und der Wanne. 4 Stück. Plastikelement Duschwanne Plastikelement 2 Schraube technische und inhaltliche Änderungen vorbehalten OR823 Seite 8 Ausgabe 2010-03...
- Seite 9 Abdichten der Dusche (silikonieren) = Silikonnähte Symbolfoto Verwenden Sie zum Silikonieren von Verbindungsstellen der Dusche nur hochwertiges hitzebeständiges Sanitärsilikon! technische und inhaltliche Änderungen vorbehalten OR823 Seite 9 Ausgabe 2010-03...
- Seite 10 Dem Käufer ist untersagt, Teile und elektrische Leitungen des Gerätes zu verändern oder auszutauschen, ohne die Zustimmung des Herstellers. Alle Installationen müssen vom autorisierten Fachmann ausgeführt werden, da sonst jeglicher Garantieanspruch erlischt!!! technische und inhaltliche Änderungen vorbehalten OR823 Seite 10 Ausgabe 2010-03...
- Seite 11 Anzeige untere Beleuchtung - Anzeige Wassermangel (ohne Funktion) Anzeige Lüftungsventilator Anzeige Ozonreiniger Lautstärketaste (hoch) Betriebstaste Lautstärketaste (runter) Telefontaste Zeiteinstellungstaste (hoch) Temperaturtaste (hoch) Dampffunktionstaste Beleuchtungstaste MEM-(Speicher-)Taste Radio-/CD-Taste Sendersuchtaste (runter) Sendersuchtaste (hoch) Ventilatortaste Ozonreinigertaste technische und inhaltliche Änderungen vorbehalten OR823 Seite 11 Ausgabe 2010-03...
- Seite 12 RUNTER" automatisch suchen lassen. Die so gefundenen Sender können Sie durch Drücken der "MEM-TASTE" abspeichern. Die gespeicherten Sender schalten Sie (aufwärts von 1 bis 10) ebenfalls über die "MEM-TASTE" um. technische und inhaltliche Änderungen vorbehalten OR823 Seite 12 Ausgabe 2010-03...
- Seite 13 "BETRIEBSTASTE" wieder nutzen. 13. Bitte stellen Sie nach Nutzung des Geräts die Strom- und Wasserzufuhr wieder ab. WASSERLEITUNGSMONTAGE DAMPFELEMENT Das Darstellungsschema für das Dampfelement ist modellabhängig. Dampfauslass Wassereinlass Wasserauslass technische und inhaltliche Änderungen vorbehalten OR823 Seite 13 Ausgabe 2010-03...
- Seite 14 Dampfgenerator Technische Anschlüsse und Ausstattung sind vom Modell abhängig Dampfgenerator technische und inhaltliche Änderungen vorbehalten OR823 Seite 14 Ausgabe 2010-03...
- Seite 15 Dampfgenerator technische und inhaltliche Änderungen vorbehalten OR823 Seite 15 Ausgabe 2010-03...
- Seite 16 WARNUNG! Heißdampfaustritt; Dampferzeugung Achtung Verbrühungsgefahr – Die mit nachstehenden Symbol gekennzeichnete Stellen werden extrem Heiß und es besteht Verbrühungsgefahr unter anderem durch heißen Dampfauslass N O T I C E technische und inhaltliche Änderungen vorbehalten OR823 Seite 16 Ausgabe 2010-03...
- Seite 17 Die Glastüren dürfen nicht zu hart geschoben oder gezogen werden, um ein Herausrutschen der Schiebetüren zu vermeiden. Reinigen Sie regelmäßig das Rollensystem und die Rahmenführung und alle dazugehörigen Teile und tragen Sie ggf. etwas Schmiermittel auf. technische und inhaltliche Änderungen vorbehalten OR823 Seite 17 Ausgabe 2010-03...
- Seite 18 Radioempfang nicht Signal Antenneneinstellung prüfen korrekt Einstellung nicht korrekt Einstellung prüfen Türrahmen nicht korrekt Türrahmen korrekt senkrecht Glasschiebetür senkrecht ausgerichtet ausrichten funktioniert nicht Zu große Reibung Schmiermittel für Rahmenteile korrekt verwenden technische und inhaltliche Änderungen vorbehalten OR823 Seite 18 Ausgabe 2010-03...
- Seite 19 Ggf. Sendersuche über die Taste RST (8) erneut starten Kein Telefonempfang 1. Telefonkabel nicht 1. Telefonkabel prüfen angeschlossen 2. Signal prüfen 2. Kein Signal 3. Steuerung prüfen 3. Anschlüsse nicht korrekt technische und inhaltliche Änderungen vorbehalten OR823 Seite 19 Ausgabe 2010-03...
