Eisl ORS013 Montage- Und Bedienungsanleitung Seite 13

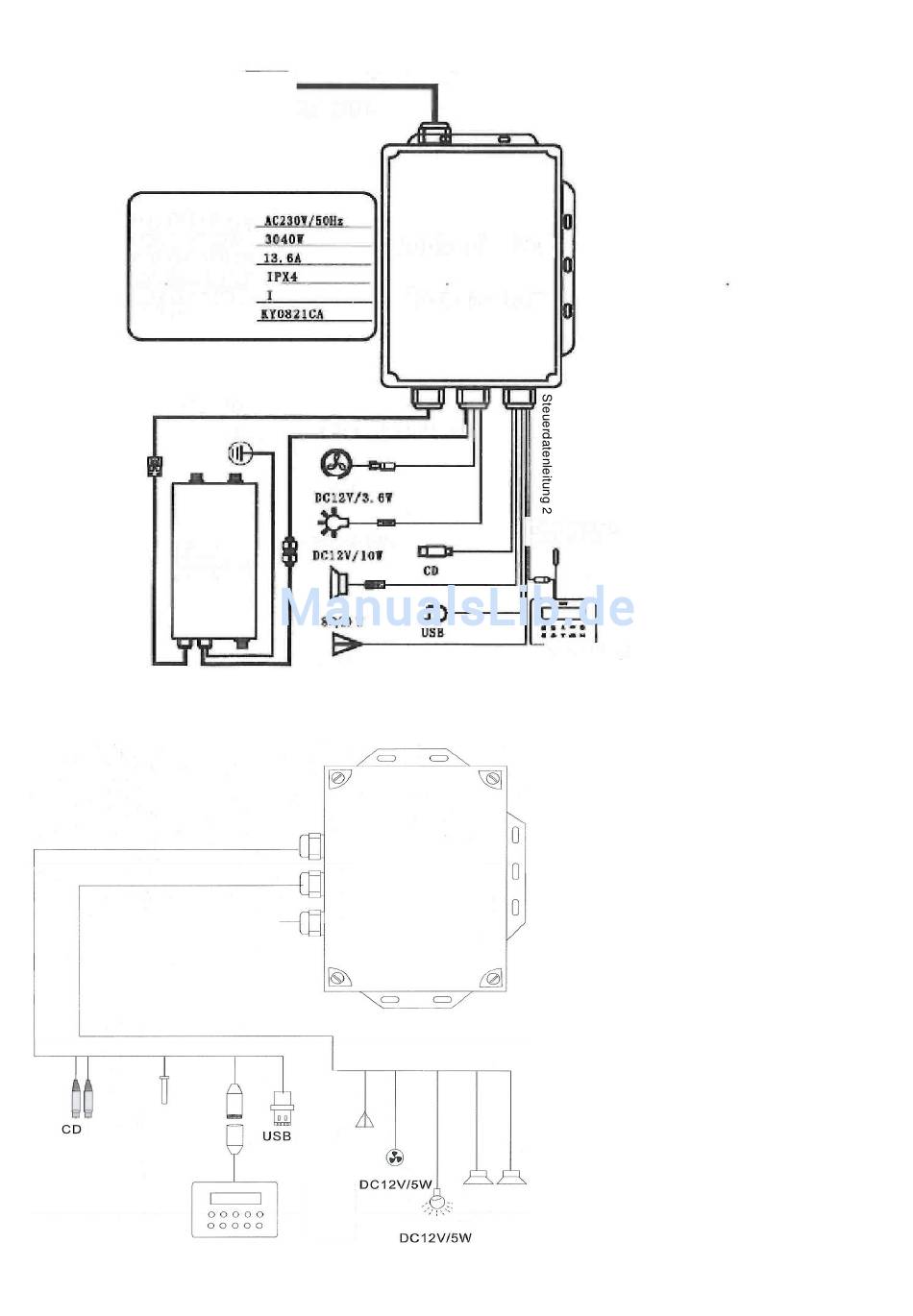

Schaltplan (Dampfdusche ORS013)
Eingangsspannung:
Nennleistung:
Nennstrom:
Wasserschutzgrad:
Sicherheitsklasse:
Modell:
Dampfleitung
Dampf-
generator
230V
Schaltplan (Komplettdusche ORS014)
Temperaturfühler
Steuergerät
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2010-12
Steuerdatenleitung 1
Erdung
Ventilator
Farblicht
Lautsprecher Lautsprecher
Antenne
Schaltkasten
Antenne
Ventilator
Schaltkasten
Temperaturfühler
Steuergerät
Lautsprecher
Farblicht
ORS013 und ORS014 Seite 13
