Anschlussplan
Elektroinstallation (Dampfdusche ORS013)
Spannung Frequenz
~ 230 Volt 50/60 Hz
Die Dampfdusche muss mit einem Fehlerstrom-Schutzschalter 16A (FI/LS16) gesichert sein.
Elektroinstallation (Komplettdusche ORS014)
Spannung Frequenz
~ 230 Volt 50/60 Hz
Die Komplettdusche muss mit einem Fehlerstrom-Schutzschalter 13A (FI/LS13) gesichert sein.
Allgemeine Vorraussetzungen (ORS013 und ORS014)
Die Dusche muss an einer dauerhaften fest verlegten Leitung angeschlossen sein, die der allgemeinen
Feuchtraumbestimmung entspricht.
Es ist vom Elektriker eine allpolige Trennung mit mind. 3 mm Kontaktöffnungsweite in die elektrische
Hausinstallation einzubauen.
Erdung (Potentialausgleich): 4 mm²
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2010-12
Verdampfer-
Anschlussleistung
3 kW
Steuerkreis-
Spannung
12 Volt

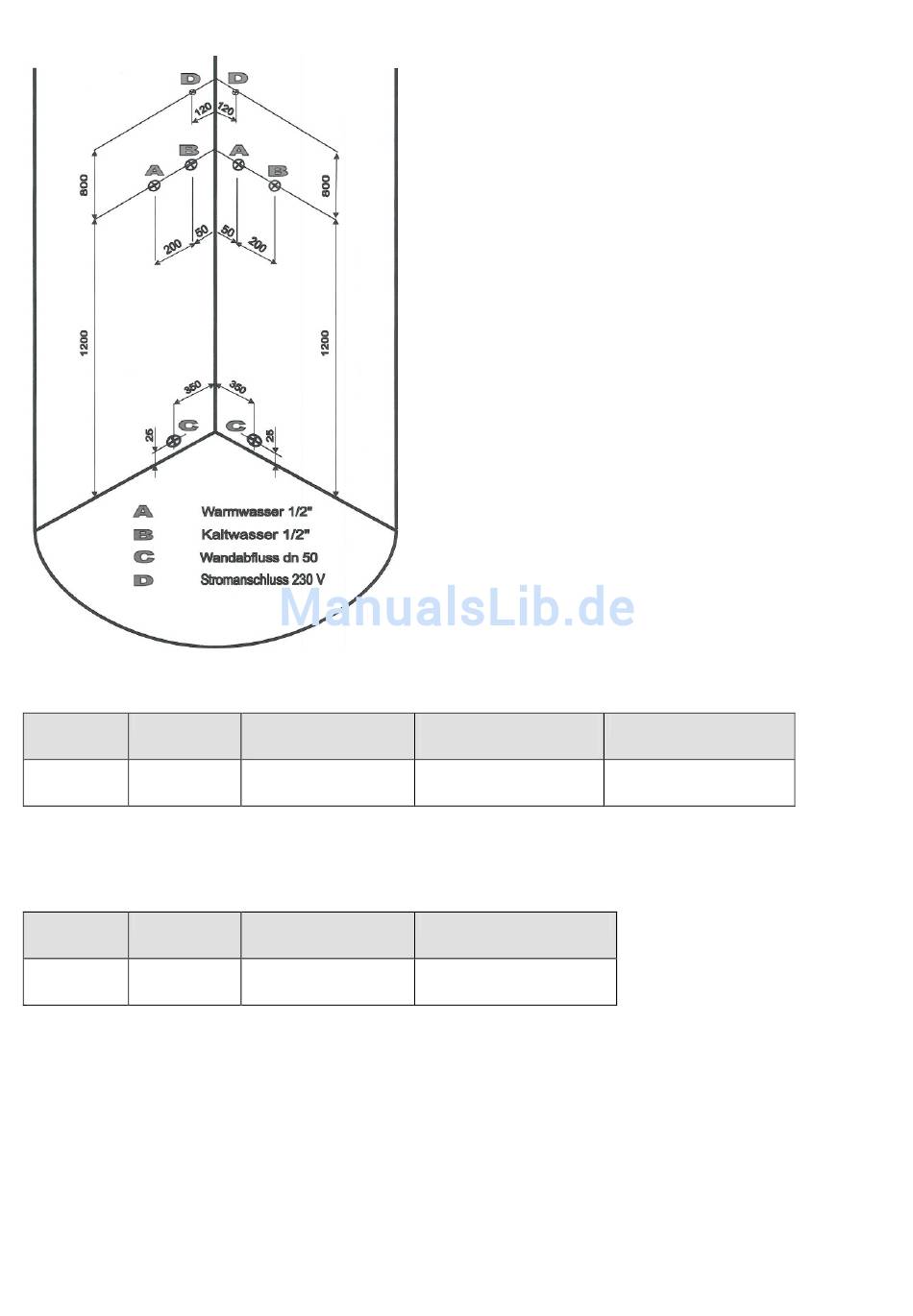

Anschlüsse links oder rechts möglich
A Warmwasser 1/2"
B Kaltwasser 1/2"
C Wandabfluss dn 50 (rechte oder linke Seite)
D Stromanschluss 230 V
Steuerkreis-
Spannung
12 Volt
Anschlussquerschnitt
3 x 1,5 mm²
ORS013 und ORS014
Anschlussquerschnitt
3 x 2,5 mm²
Seite 12
