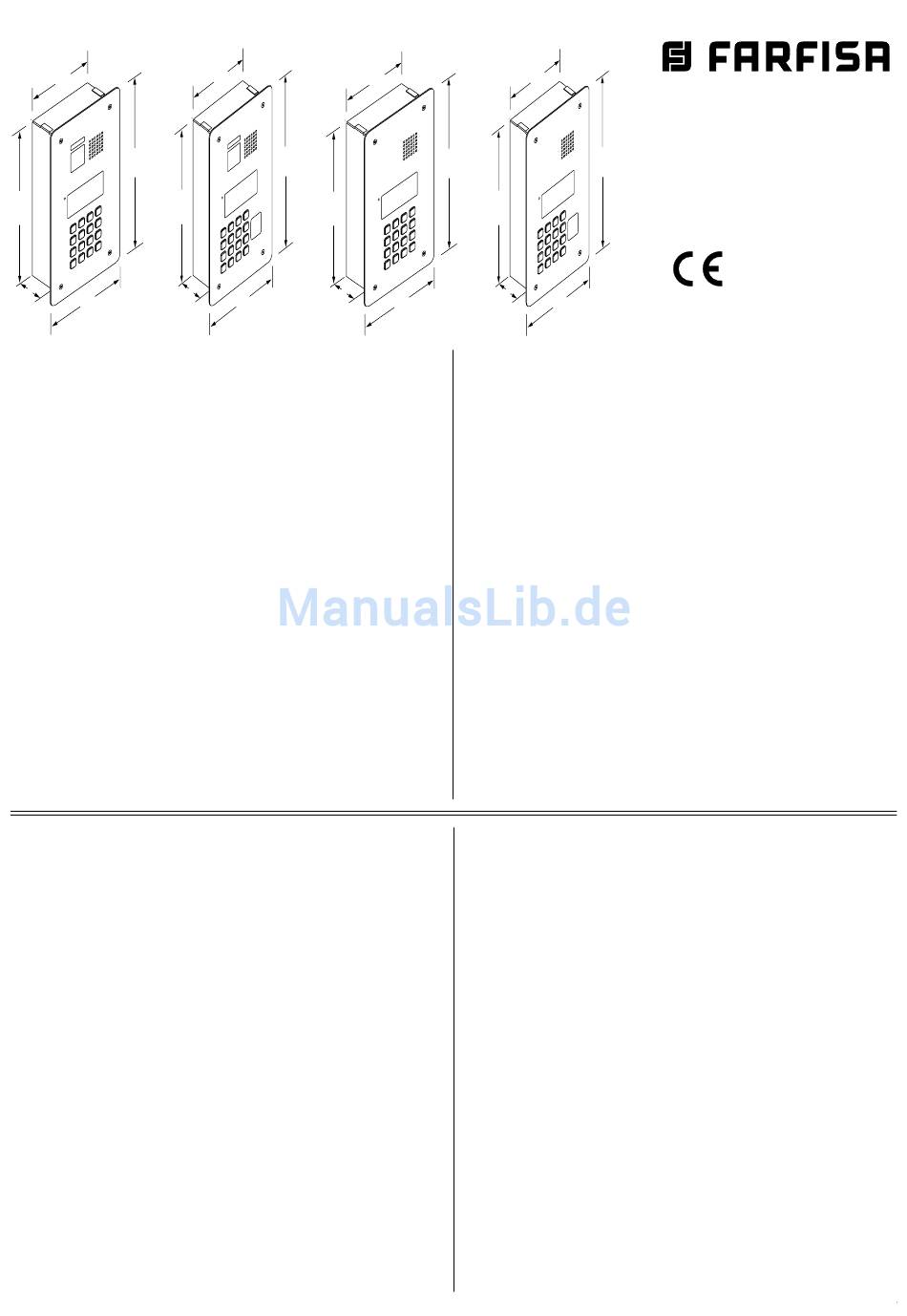

Anti-Nachbarschaftsvandale Außenstelle Serie TD2000 für
das DUO-Digital-System.
Druckknopf-Schalttafel mit 16 Knöpfen, 4 Symbole für den Sys-
temzustand und alphanumerische LCD-Technologie, es erlaubt
Anrufe auf der digitalen DUO-Busanlage.
Technische Daten
TD2000-TD2000R TD2000A-TD2000RA
Stromversorgung
Stromaufnahme in Ruhestellung
Stromaufnahme in Betrieb
Zeit Türschloss
Minimaler Leuchtkraft
Led Kamera
Sensor
Pixelzahl
Optik
Scharfstellung
Horizontale oder vertikale Kameraeinstellung +- 10°
Klemmen
LP/LP
Duo Bus
PB/PB
Aufschließknopf
V/M
Zusätzliche Kamera (PAL)
S+/S-
Elektrischer Türöffner
C/NO/NC
Hilfsrelais
TD2000A
137
306
272
60
60
170
von DUO-Leitung
60mA
0,40A
max 10 Sekunden
0,5 Lux
3 (Weiße)
CMOS 1/3"
440.000
3,7 mm
0,6m ÷ ∞
TD2000RA
137
137
306
272
60
170
60mA
0,30A
306
170
Mi 2513/2
Mi 2513/2
