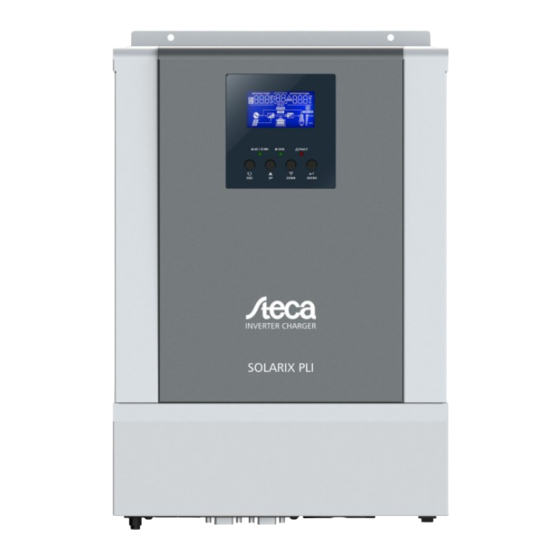

Steca Solarix PLI 5000-48 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Solarix PLI 5000-48:
- Installations- und bedienungsanleitung (46 Seiten)
Verwandte Anleitungen für Steca Solarix PLI 5000-48
Inhaltszusammenfassung für Steca Solarix PLI 5000-48
- Seite 1 Wechselrichter / Ladegerät Zubehör für Steca Solarix PLI 5000-48 und Solarix PLI 2400-24 3-Phasen / Parallel Kit Montage- und Bedienungsanleitung Handbuch herunterladen unter www.steca.com Z03 | 18.20...
-
Seite 2: Inhaltsverzeichnis
3-Phasen-Betrieb von acht Wechselrichtern (4 + 3 + 1) ................27 3-Phasen-Betrieb von neun Wechselrichtern (3 + 3 + 3) ................. 27 3-Phasen-Betrieb von neun Wechselrichtern (4 + 3 + 2) ................. 28 Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 1... - Seite 3 Parallele Wechselrichter auf einer Phase ....................32 Wechselrichter in 3-phasiger Konfiguration ..................... 33 Fehler-Referenzcodes ........................... 35 Fehlerbehebung ........................... 36 Garantiebedingungen.......................... 38 Ausschluss der Haftung ........................38 Kontakt ..............................38 Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 2...
-
Seite 4: Über Dieses Handbuch
Es dürfen nur Wechselrichter des gleichen Modells miteinander verbunden werden, es ist nicht erlaubt, Solarix PLI 5000-48 mit Solarix PLI 2400-24 Modellen zu mischen! Pro zusammengeschaltetem Wechselrichter wird ein Bausatz benötigt. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. - Seite 5 Verwendungszwecks kann zu Schäden und/oder schweren Personenschäden führen. Das Öffnen eines Teils des Geräts mit Ausnahme der unteren Abdeckung (wie in dieser Anleitung beschrieben) führt zum Erlöschen der Garantie und kann zu Schäden oder schweren Verletzungen führen. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 4...
-
Seite 6: Einleitung
1. Parallelbetrieb einphasig mit bis zu 9 Wechselrichtern. Die unterstützte maximale Ausgangsleistung beträgt 45 kW / 45 kVA (Solarix PLI 5000-48) bzw. 21,6 kW / 27 kVA (Solarix PLI 2400-24). 2. Es dürfen maximal 9 Wechselrichter zur Unterstützung von dreiphasigen Wechselstromlasten zusammenarbeiten, wobei maximal sieben 7 auf einer Phase liegen dürfen. -
Seite 7: Montage Der Parallelplatine
Abb. 2 gezeigt. Achten Sie darauf, sie vorher zu markieren, damit sie später wieder richtig zusammengesetzt werden können. Die Kommunikationsbaugruppe ist auf jedem Solarix PLI-Wechselrichter vormontiert. Abbildung 2: Stecker auf der Kommunikationsbaugruppe entfernen Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 6... - Seite 8 5. Lösen Sie die beiden Kabelstecker (14-Pin und 2-Pin) von der beigen Platine, wie in Abb. 5 gezeigt. Achten Sie darauf, sie vorher zu markieren, damit sie später wieder richtig zusammengesetzt werden können. Abbildung 5: Stecker auf beiger Platine entfernen Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 7...
- Seite 9 Schritt 3. Verwenden Sie die in Schritt 3 entfernten Schrauben. Die Unterseite des Wechselrichters sollte nun das Aussehen von Bild 7 haben. Abbildung 7: Unteransicht des Wechselrichters mit eingebauter Parallelkarte Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 8...
-
Seite 10: Solarix Pli 2400-24
13. Montieren Sie die untere Abdeckung wieder wie in Abb. 8, die Rückseite von Schritt 1. Sie haben nun die Installation der Parallelplatine in den Solarix PLI 5000-48 abgeschlossen. Abbildung 8: Schließen der unteren Abdeckung Solarix PLI 2400-24 1. Bevor der Bausatz montiert werden kann, müssen die beiden in Abb. 9 gezeigten Schrauben gelöst werden. -
Seite 11: Montage Der Wechselrichter
Wechselrichtern mindestens 20 cm zur Seite beträgt und die Wechselrichter in einer horizontalen Linie montiert werden. Außerdem dürfen sich keine Gegenstände näher als 50 cm über oder unter dem Wechselrichter befinden, um eine ausreichende Belüftung zu gewährleisten. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 10... -
Seite 12: Hinweise Zur Verdrahtung
Querschnitt gleich oder größer als 25 mm² x Anzahl der Wechselrichter sein. Bei Verwendung von 9 Wechselrichtern sollten also Sammelschienen oder Kabel mit mindestens 25 mm² x 9 Wechselrichtern = 225 mm² verlegt werden. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 11... -
Seite 13: Ac-Verdrahtung
In einem 3-phasigen System kann ein 4-poliger Schutzschalter verwendet werden. Stellen Sie sicher, dass der Schalter den maximalen Strom von mindestens 40 A pro Solarix PLI 5000-48 oder 30 A pro Solarix PLI 2400-24 auf dieser Phase aushalten kann. Achten Sie auch darauf, dass die AC-Kabel von Phasen mit weniger Wechselrichtern ausreichend dimensioniert sind, um vor dem 4-poligen Schalter geschützt zu sein. -
Seite 14: Verdrahtungsbeispiele
Stromaufteilungskabel zwischen den Wechselrichtern auf den verschiedenen Phasen) und kann nicht mit der anderen Phase synchronisiert werden. Auf jeder Phase können ein oder mehrere Wechselrichter eingesetzt werden, wie in jedem einphasigen Parallelsystem. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 13... -
Seite 15: Parallelbetrieb Von Zwei Wechselrichtern An Einer Phase
Bild 14: Verdrahtung von zwei parallelen Wechselrichtern auf einer Phase Bild 15: Kommunikationsverdrahtung von zwei parallelen Wechselrichtern auf einer Phase Parallelbetrieb von drei Wechselrichtern an einer Phase Bild 16: Verdrahtung von drei parallelen Wechselrichtern auf einer Phase Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 14... -
Seite 16: Parallelbetrieb Von Vier Wechselrichtern An Einer Phase
Bild 17: Kommunikationsverdrahtung von drei parallelen Wechselrichtern auf einer Phase Parallelbetrieb von vier Wechselrichtern an einer Phase Bild 18: Verdrahtung von vier parallelen Wechselrichtern auf einer Phase Bild 19: Kommunikationsverdrahtung von vier parallelen Wechselrichtern auf einer Phase Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 15... -
Seite 17: Parallelbetrieb Von Fünf Wechselrichtern An Einer Phase
Da die AC- und Batterieverdrahtung in Abb. 20 ersichtlich ist, kann dieses Konzept auch auf sieben Wechselrichter in einer Phase angewendet werden. Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 16... -
Seite 18: Parallelbetrieb Von Acht Wechselrichtern An Einer Phase
Wechselrichter in einer Phase angewendet werden. Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 25: Kommunikationsverdrahtung von neun parallelen Wechselrichtern auf einer Phase Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 17... -
Seite 19: 3-Phasen-Betrieb Von Drei Wechselrichtern (1 + 1 + 1)
Abbildung 26: Verdrahtung von drei Wechselrichtern in einem 3-Phasen-System Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 27: Kommunikationsverdrahtung von drei Wechselrichtern in einem 3-Phasen-System Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 18... -
Seite 20: 3-Phasen-Betrieb Von Vier Wechselrichtern (2 + 1 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 29: Kommunikationsverkabelung von vier Wechselrichtern in einem 3-Phasen-System (2 + 1 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 19... -
Seite 21: 3-Phasen-Betrieb Von Fünf Wechselrichtern (3 + 1 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 31: Kommunikationsverkabelung von fünf Wechselrichtern in einem 3-Phasen-System (3 + 1 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 20... -
Seite 22: 3-Phasen-Betrieb Von Fünf Wechselrichtern (2 + 2 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 33: Kommunikationsverdrahtung von fünf Wechselrichtern in einem 3-Phasen-System (2 + 2 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 21... -
Seite 23: 3-Phasen-Betrieb Von Sechs Wechselrichtern (3 + 2 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 35: Kommunikationsverdrahtung von sechs Wechselrichtern in einem 3-Phasen-System (3 + 2 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 22... -
Seite 24: 3-Phasen-Betrieb Von Sechs Wechselrichtern (4 + 1 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 37: Kommunikationsverkabelung von sechs Wechselrichtern in einem 3-Phasen-System (4 + 1 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 23... -
Seite 25: 3-Phasen-Betrieb Von Sechs Wechselrichtern (2 + 2 + 2)
Abbildung 39: Kommunikationsverdrahtung von sechs Wechselrichtern in einem 3-Phasen-System (2 + 2 + 2) 3-Phasen-Betrieb von sieben Wechselrichtern (3 + 3 + 1) Abbildung 40: Verdrahtung von sieben Wechselrichtern in einem 3-Phasen-System (3 + 3 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 24... -
Seite 26: 3-Phasen-Betrieb Von Sieben Wechselrichtern (4 + 2 + 1)
Siehe Abb. 36 für die AC- und Batterieverdrahtung, einen Wechselrichter parallel zur Phase 1 hinzufügen. Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 25... -
Seite 27: 3-Phasen-Betrieb Von Acht Wechselrichtern (4 + 2 + 2)
Siehe Abb. 40 für die AC- und Batterieverdrahtung, einen Wechselrichter parallel zur Phase 3 hinzufügen. Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 26... -
Seite 28: 3-Phasen-Betrieb Von Acht Wechselrichtern (4 + 3 + 1)
Abbildung 49: Verdrahtung von neun Wechselrichtern in einem 3-Phasen-System (3 + 3 + 3) Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 27... -
Seite 29: 3-Phasen-Betrieb Von Neun Wechselrichtern (4 + 3 + 2)
Siehe Abb. 38 für die AC- und Batterieverdrahtung, drei Wechselrichter parallel zur Phase 1 hinzufügen. Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 28... -
Seite 30: 3-Phasen-Betrieb Von Neun Wechselrichtern (5 + 3 + 1)
Um die Lesbarkeit zu verbessern, sind im Folgenden nur die relevanten Verbindungen zur Parallelkarte dargestellt. Abbildung 54: Kommunikationsverdrahtung von neun Wechselrichtern in einem 3-Phasen-System (5 + 3 + 1) Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 29... -
Seite 31: Konfiguration
Schließen Sie keine Stromverteilungskabel zwischen den Geräten auf verschiedenen Phasen an. Die Aktivierung einer beliebigen Einstellung im Programm 28 mit Ausnahme von "Single" bedeutet, dass die Energiesparfunktion automatisch deaktiviert wird. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 30... - Seite 32 Wechselrichter muss normal sein (es steht etwas PV-Leistung zur Verfügung), damit das System die Verbraucher mit Solar- und Batterieleistung versorgen kann. Andernfalls versorgt das System die Verbraucher mit Strom aus der Wechselstromquelle. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 31...
-
Seite 33: Inbetriebnahme
Hinweis: Es ist notwendig, den Wechselrichter auszuschalten, damit die Einstellung im Programm 28 geändert werden kann. 4. Wiederholen Sie die Schritte 1 bis 3 für jeden anderen Wechselrichter, bis alle Wechselrichter konfiguriert sind. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 32... -
Seite 34: Wechselrichter In 3-Phasiger Konfiguration
Sie die PV-Array-Kabel ein und starten Sie die Wechselrichter erneut. Wechselrichter in 3-phasiger Konfiguration Befolgen Sie nach der Verdrahtung der Geräte die folgenden Schritte gemäß den Kapiteln "Einbau" und "Verdrahtungsbeispiele" bei einem 3-Phasen-System. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 33... - Seite 35 Wechselstromquelle verbundenen Wechselrichter den Fehler 82 wie im Kapitel "Fehlerreferenzcodes" beschrieben anzeigen, sobald die erste Wechselstromquelle des Wechselrichters angeschlossen ist. Die Wechselrichter, die den Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 34...
-
Seite 36: Fehler-Referenzcodes
Sie die PV-Array-Kabel ein und starten Sie die Wechselrichter erneut. Fehler-Referenzcodes Fehlercode Fehlerereignis Anzeige-Symbol Netzrückspeiseschutz Firmware-Version inkonsistent Stromaufteilungsfehler CAN-Fehler Host-Verlust Synchronisationsverlust Batteriespannung inkonsistent AC-Eingangsspannung und Frequenz inkonsistent AC-Ausgangsstrom asymmetrisch Einstellung des AC-Ausgangsmodus inkonsistent Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 35... -
Seite 37: Fehlerbehebung
Materialtyp haben. Wenn die angezeigten Spannungen stark voneinander abweichen, wenden Sie sich bitte an Ihren Händler. 3. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 36... - Seite 38 Bei einphasigen Systemen: Einstellung im Programm 28 anders. überprüfen (siehe Kapitel "Konfiguration"). Stellen Sie sicher, dass jeder Wechselrichter die gleiche "Parallel"-Einstellung hat. 2. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler. Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 37...
-
Seite 39: Garantiebedingungen
Sie helfen Ihnen bei allen Fragen, die Sie haben. Steca Elektronik GmbH Mammostraße 1 87700 Memmingen Deutschland Telefon +49 (0) 8331 8558 833 Fax +49 (0) 8331 8558 132 E-Mail: service@stecasolar.com Internet www.steca.com Steca 3-Phasen / Parallel Kit für Solarix PLI Anleitung, Seite 38...
