3 Montage
Bei Kombigerät Logamax plus GB112-24T25:
l
Verkleidung des Warmwasserspeichers nach vorn abzie-
hen und aus den oberen Halterungen heben. Dies ist nur
möglich, wenn die obere Verkleidung abgenommen ist.
l
Gas-Brennwertkessel auf den Wandhalter hängen
(Abb. 3).
3.3 Rohranschlüsse
3.3.1

Heizkreisanschluss

Bei GB112-60 muss ein automatisches Entlüftungsventil in die
Rücklaufleitung eingebaut werden.
HINWEIS!
Zum Schutz der gesamten Anlage empfehlen
wir, einen Schmutzfilter in die Rücklaufleitung
einzubauen. Bei Anschluss des Gas-Brenn-
wertkessels an eine schon länger bestehende
Anlage ist der Einbau unbedingt erforderlich.
Unmittelbar vor und nach dem Schmutzfilter ist
eine Absperrung für die Filterreinigung einzu-
bauen.
Für die Wartung und Instandhaltung des Gas-Brennwertkes-
sels ist in den Vor- und Rücklauf je ein Wartungshahn einzu-
bauen.
Um einen optimalen Betrieb der Heizungsanlage zu gewährlei-
sten, ist die Mindestumlaufwassermenge des Heizkessels ein-
zuhalten.
Die Mindestumlaufwassermenge kann bei Einkreisanlagen
z. B. durch ein Überströmventil sichergestellt werden.
Wird eine hydraulische Weiche eingebaut, ist kein Überström-
ventil notwendig.
Rohrleitungen und Heizkörper gründlich spülen!
l
Rohranschlussmaße der Montageschablone entnehmen.
l
Ausdehnungsgefäß entsprechend gesonderter Montage-
anweisung einbauen,
oder
Ausdehnungsgefäß in den Kesselrücklauf einbauen.
l
Anschlussverschraubung montieren (Abb. 4).
l
Rohre spannungsfrei anschließen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8 Montage- und Wartungsanweisung Gas-Brennwertkessel Logamax plus GB112-24/29/43/60/24T25 • 06/2001

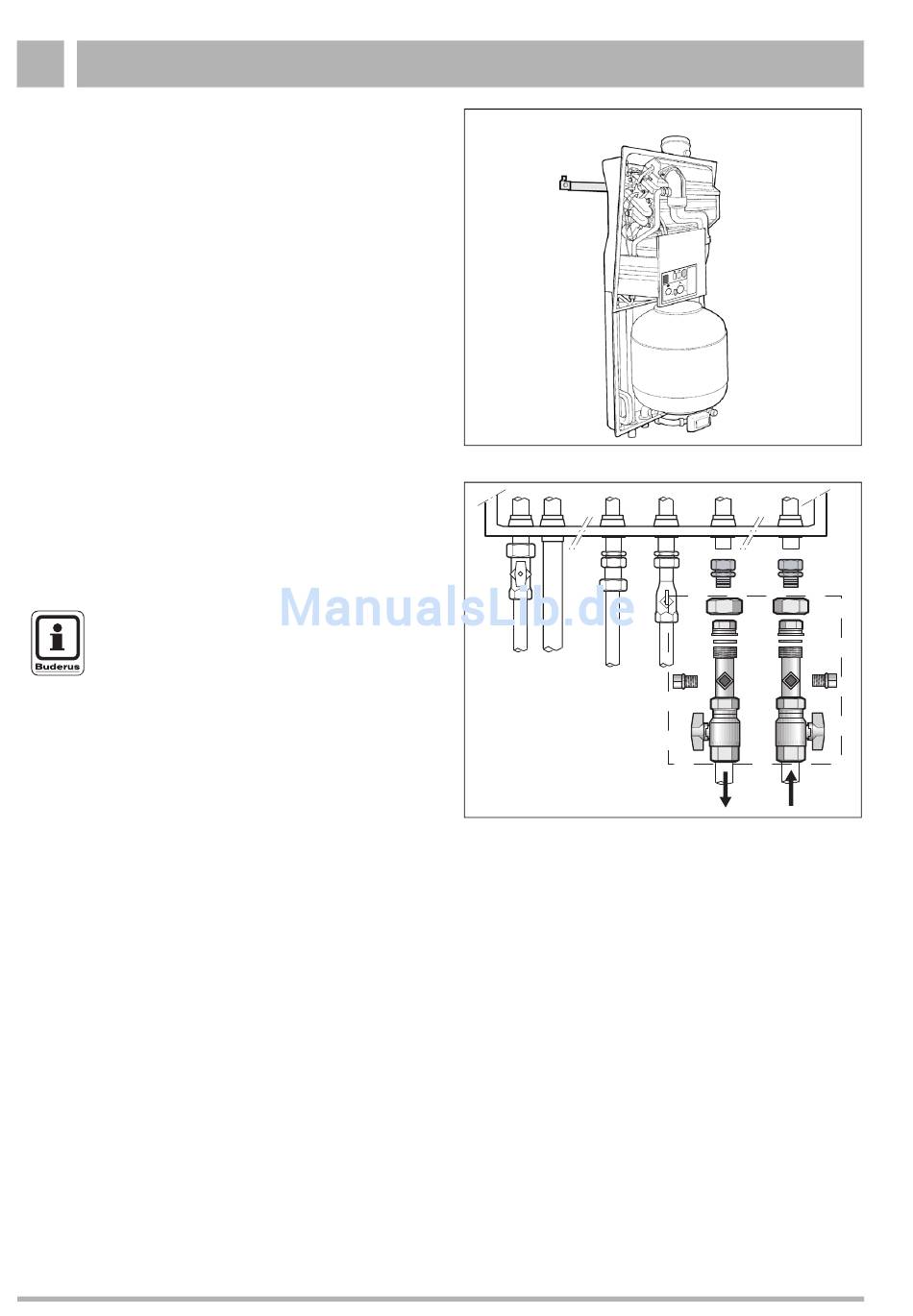

Abb. 3 Montage
Abb. 4 Heizkreisanschluss (HKA Zubehör) bei Logamax plus
GB112-24T25
