7.2.3 Montage avec des éléments de fixation
Lors de tous les travaux de montage, les couples de serrage spécifiques des vis utilisées doivent
être respectés. Veillez au traitement des vis et aux diverses indications sur les accessoires fournis.
Seules le respect des conditions garantit la sécurité et la durée de vie de l'axe linéaire. Prenez les
valeurs dans le tableau de cette notice d'utilisation.

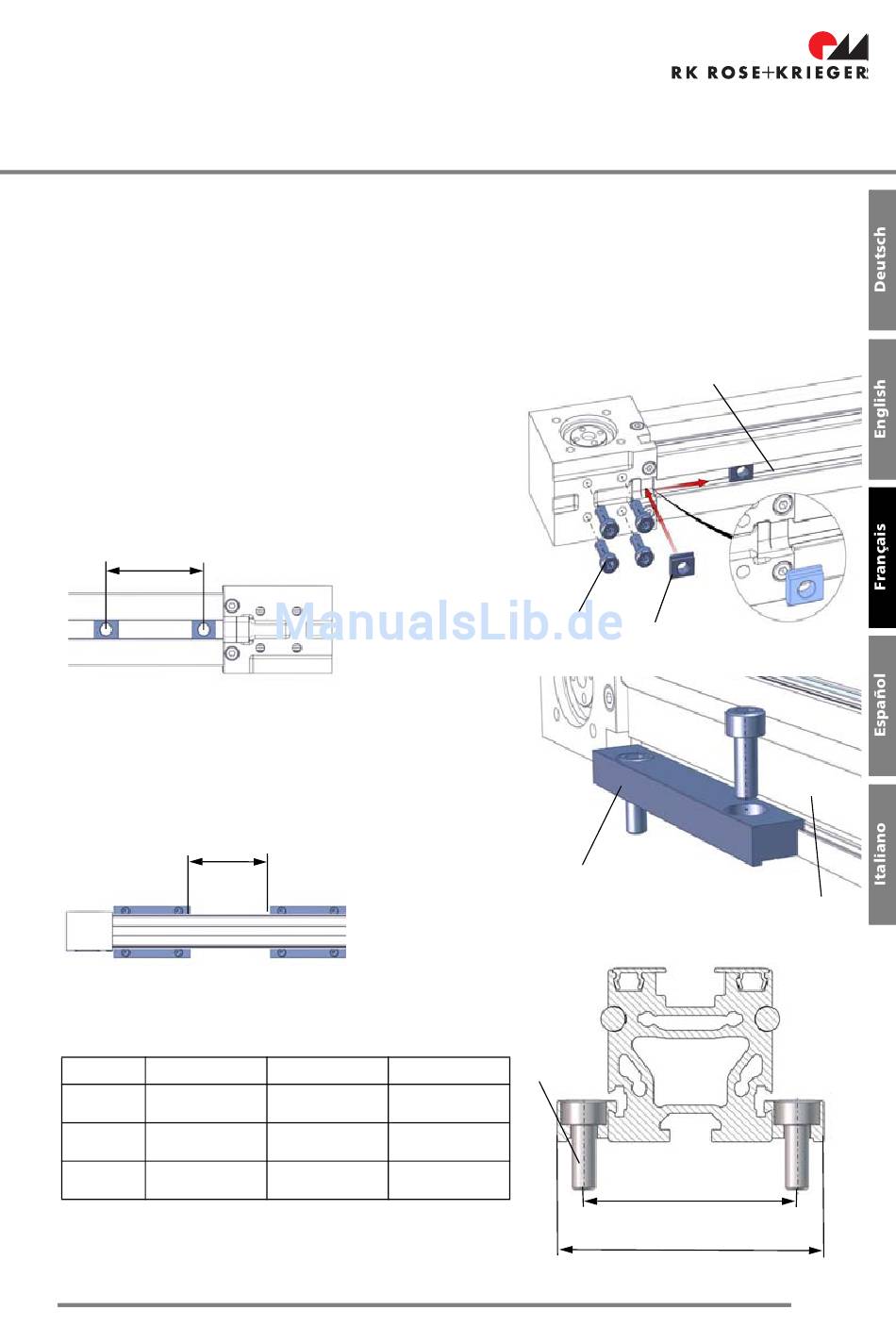

Fixation de l'unité linéaire au soubassement
Elément de fixation – Coulisseau
Cette unité linéaire peut être fixée sur un soubassement adé-
quat à l'aide de coulisseaux RK 1. Les coulisseaux RK sont
emboîtés dans les rainures du profil 2 sur la face inférieure,
positionnés puis fixés.
À l'aide des vis 3, l'unité linéaire peut être fixée aussi de
manière stationnaire (seulement série 40).
max. 300 mm
Elément de fixation – Barrettes à bornes
Cette unité linéaire peut être fixée sur un soubassement adé-
quat à l'aide de barrettes à bornes RK 4. Les barrettes à
bornes RK sont emboîtées dans les rainures latérales infé-
rieure du profil 5, positionnées puis fixées au soubassement
prévu à cet effet.
max. 300 mm
A
RK Mono-
52
Line 40
RK Mono-
100
Line 80
RK Mono-
180
Line 120
Vue du bas
Vue de dessus
B M
65 M6
120 M8
200 M8
7. Phases de vie 7. Phases de vie 7. Phases de vie
3
1
4
M
A
Distance des trous de fixation
B
Espace requis
2
5
77 77 77
