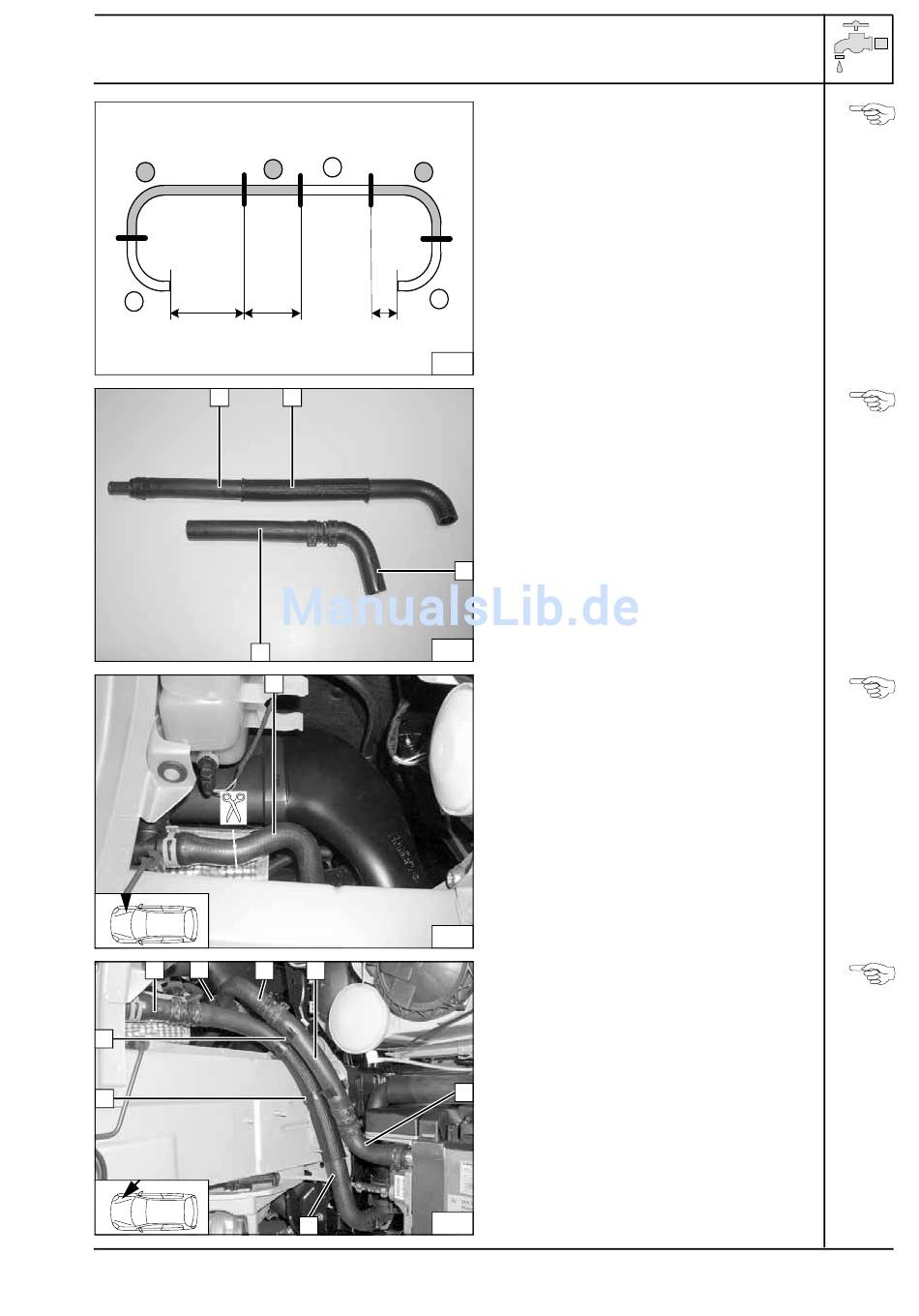

Webasto Thermo Top C Einbauanleitung Seite 15

A
X
A
C
1 2
3
4
4
9010978D
X
C
B
X
1
1
C
A
Mercedes Benz W 203
Hinweis:
Dargestellt am 220 CDI / 320 CDI ohne Rest-
wärmepumpe!
a = 360
b = 20
c = 170°
Abschnitt X entsorgen
30
Hinweis:
Dargestellt am 220 CDI / 320 CDI ohne Rest-
wärmepumpe!
1 Flechtschutzschlauch
B
31
Hinweis:
Dargestellt am 220 CDI / 320 CDI ohne Rest-
wärmepumpe!
1 Fahrzeugeigener Wasserschlauch
32
Hinweis:
Dargestellt am 220 CDI / 320 CDI ohne Rest-
wärmepumpe!
1 Schlauchstück Wärmetauscheraustritt
2 Profilgummi sw
3 Schlauchstück Motoreintritt
B
4 Abstandshalter [2x]
33
Wasser-
schläuche
ablängen
Schläuche
vormontie-
ren
Trennstelle
Anschluss
Heizgerät
