Bezeichnungen der Rohranschlüsse
3
4
2
1
8
A

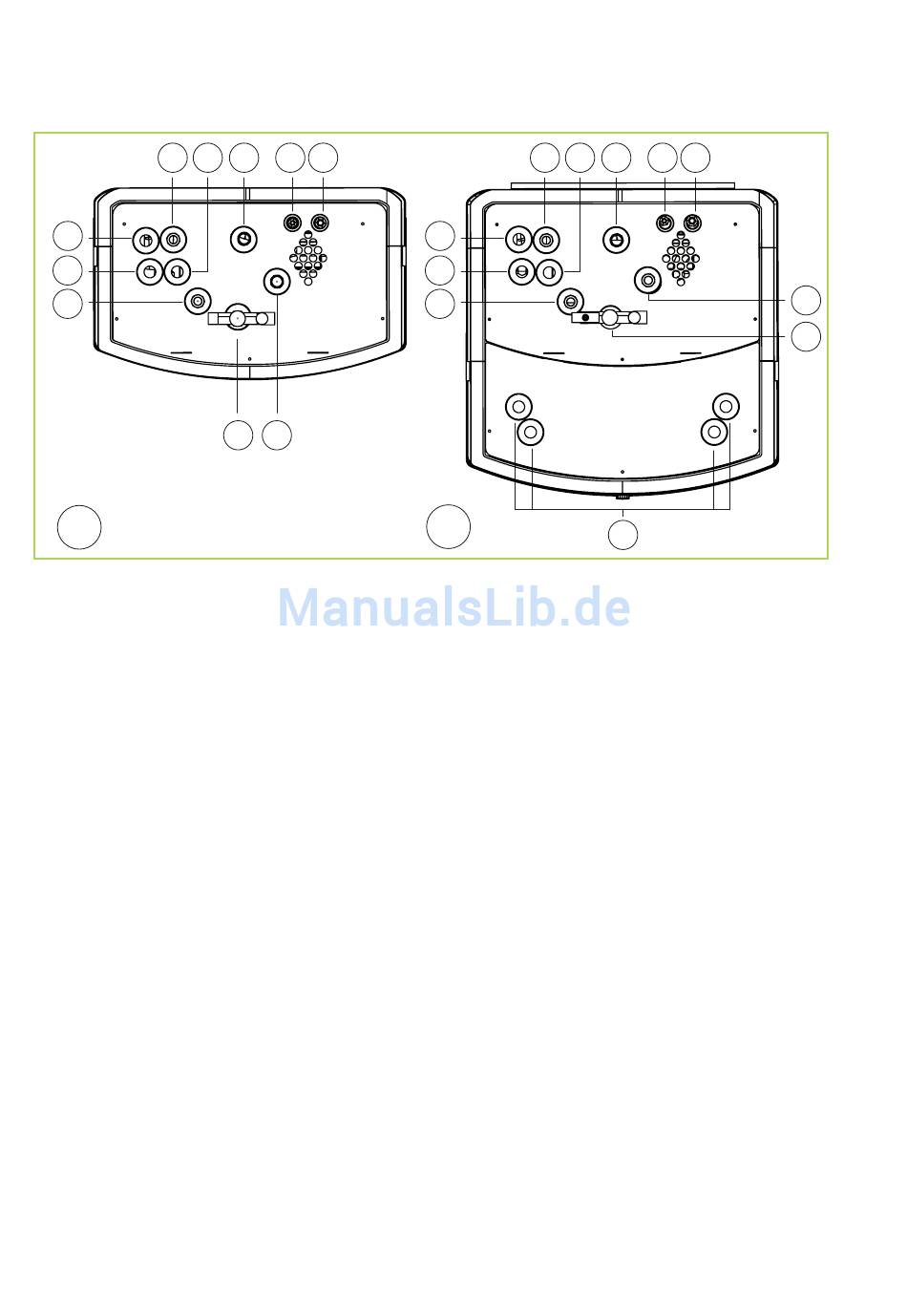

Abb. 27: Bezeichnungen der Rohranschlüsse
A: WKF
B: WKF-compact
1:
Warmwasser
2:
Zirkulation
3:
Kaltwasser Zulauf
4:
Vorlauf Heizung
5:
Rücklauf Heizung
6:
Kältemittel Flüssigkeitsleitung 3/8"
14
5
6 7
9
10
3
4
2
1
8
B
7:
Kältemittel Heißgasleitung 5/8"
8:
2. Wärmeerzeuger Rücklauf
(Austritt Wärmepumpe)
9:
Sicherheitsbaugruppe
10: 2. Wärmeerzeuger Vorlauf
(Eintritt Wärmepumpe)
11: Anschlüsse Solar
5
6 7
11
10
9
