REMKO WKF-compact
15.

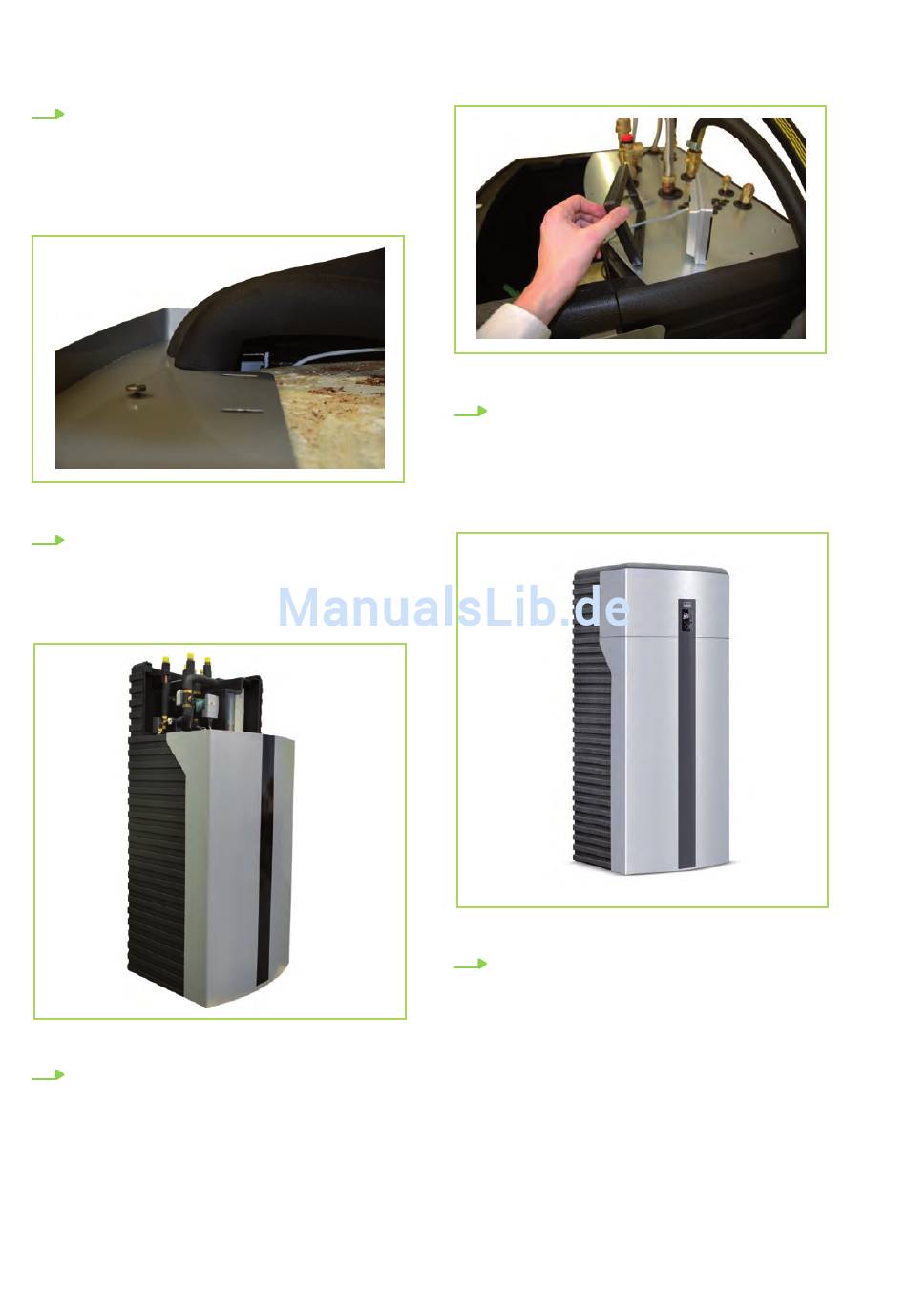

Hinweis zur Montage der vorderen
Verkleidung
Fixieren Sie die Anschlussrohre so, dass sie
nicht unter der Fronthaube liegen, sondern
seitlich am Speicher Installiert werden.
(Abb. 21)
Abb. 21: Anschlussrohre fixieren
16.
Einsetzen der Seitenverkleidung.
Die im Lieferumfang enthaltenen zwei Sei-
tenteile aus EPP-Kunststoff werden an den
beiden äußeren Ecken des Innenmoduls
befestigt.
Abb. 22: Einsetzen der Seitenverkleidung
17.
Entnehmen Sie aus der entfernten Verklei-
dung (Abb. 12) den Fixierrahmen und führen
Sie das 2 m lange Verbindungskabel des
Smart-WP-Reglers durch. Verbinden Sie den
Stecker mit dem Bedienmodul der Wärme-
pumpe.
12
Abb. 23: Fixierrahmen entfernen
18.
Stecken Sie das Bedienteil von hinten in die
vorgesehene Öffnung der Fronthaube bis
zum Frontblech.
Fixieren Sie das Bedienteil indem Sie den
Rahmen ebenfalls bis zum Regler in die Öff-
nung einsetzen.
Abb. 24: Innenmodul mit Bedienteil
19.
Nach erfolgter Installation des Innenmoduls
der WKF-compact Wärmepumpe, muss das
gesamte System nach DIN-Norm abgedrückt
werden.
Achten Sie bei der Installation darauf, dass
der im Lieferumfang enthaltene Schmutz-
fänger im Rücklauf der Anlage installiert ist.
Beipack ( EDV-Nr. 260008 ).
Alle zur Installation und Betrieb der Anlage
auszuführenden Montageschritte sind aus-
schließlich durch autorisiertes und fachkun-
diges Personal durchzuführen.
Alle bauseitigen Anschlüsse müssen nach
geltender Norm und Vorschrift installiert sein.
